ContextCapture制作三维影像图教程

contextcapture是一款可以根据普通照片和/或点云数据自动构建高精度三维实景模型的专业软件。该软件具备良好的兼容性，能够精准无缝地还原各类物体，支持多种数据来源，适用于从厘米到公里级别、地面或空中拍摄的场景。只要输入的照片具备足够的分辨率与精度，即可生成细节极为丰富的三维模型。

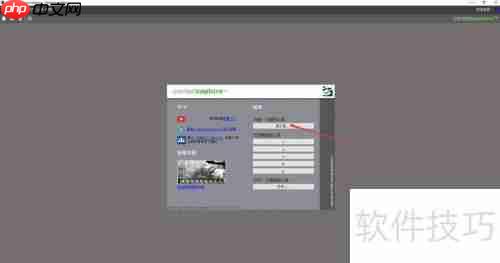

1、 安装完成后，首先启动ContextCapture Engine，然后再打开ContextCapture Master，界面如图所示。

2、 创建一个新项目

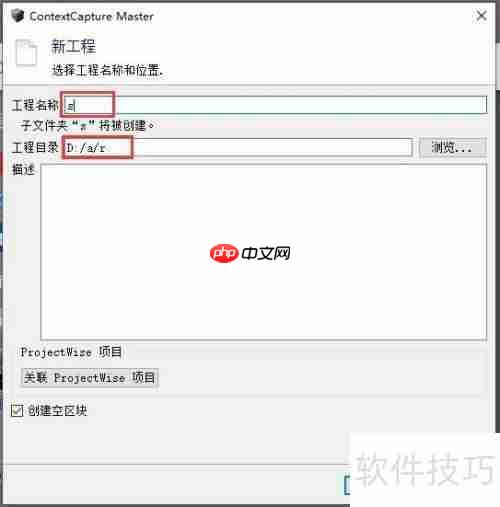

3、 在新建工程时，请注意工程名称与路径中不能包含中文字符，确认无误后点击确定。

4、 填写以下相应信息

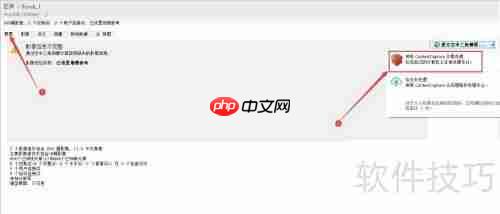

5、 点击“影像”按钮，导入影像资料，可一次性添加整个文件夹。本次演示使用的是大疆御2无人机采集的五视角倾斜摄影图像。先预览3D视图效果，然后进入概要页面，点击提交空三任务。选择使用ContextCapture引擎进行处理，直接点击下一步，最后提交任务。系统将显示空三计算界面，耐心等待处理完成。请注意：必须确保ContextCapture Engine已经运行，这一点非常关键。

6、 新建或重新创建工程

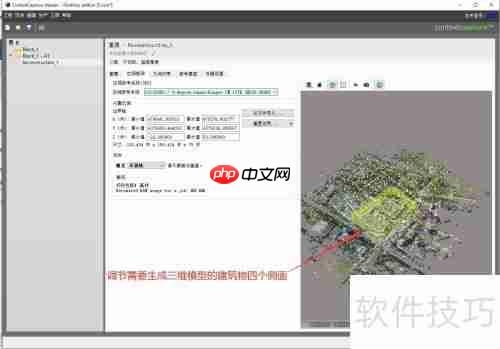

7、 点击“新建重建项目”右侧的下拉箭头，进入三维重建功能界面。打开空间框架设置，选择空间参考系统，点击边界框来定义兴趣区域，并调整建筑物四面的范围。返回概要页面，点击“提交新的生产项目”右侧的下拉按钮，选择通过ContextCapture引擎进行处理。

8、 调整生产项目定义窗口

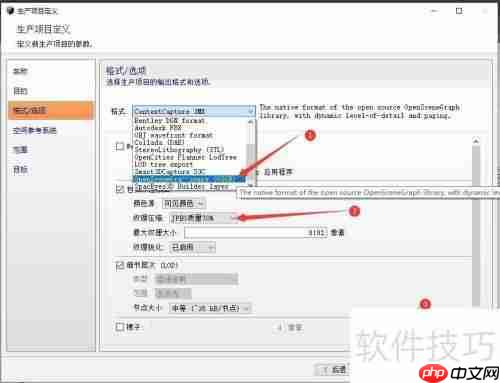

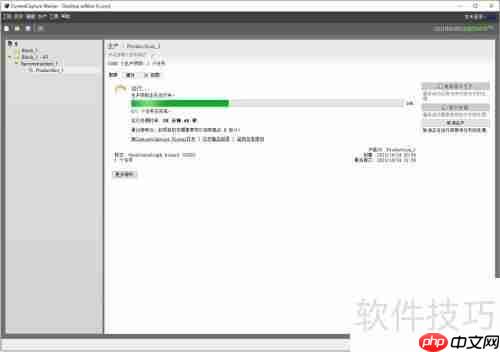

9、 点击下一步，在格式/选项页面中，将输出格式设为 OpenSceneGraph binary (OSGB)，纹理压缩可选 JPEG 质量 70%、90% 或 100%。继续点击下一步，在空间参考系统页面选择对应坐标系，再点击下一步。在目标页面点击提交，等待处理结束即可。

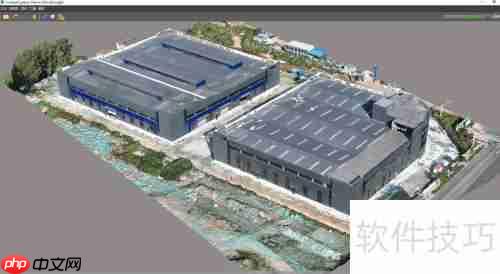

10、 浏览三维影像成果，了解最终效果。

11、 单击以ContextCapture Viewer打开，查看三维影像结果。
