Intel i8008史上最清晰图像：216张显微照片还原极客的浪漫

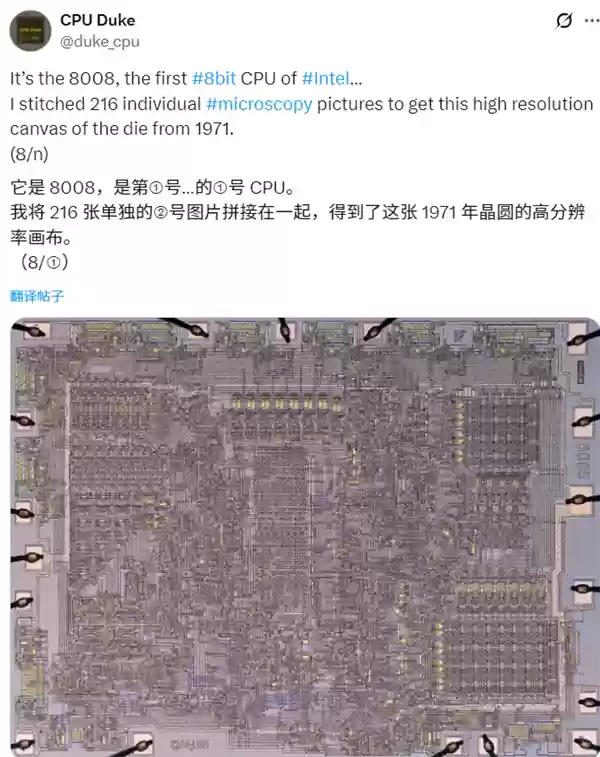

10月22日消息，近日，知名CPU收藏家CPU Duke以其独特而富有诗意的方式，分享了Intel 8008处理器史上最为清晰、细节最为丰富的芯片特写图像。

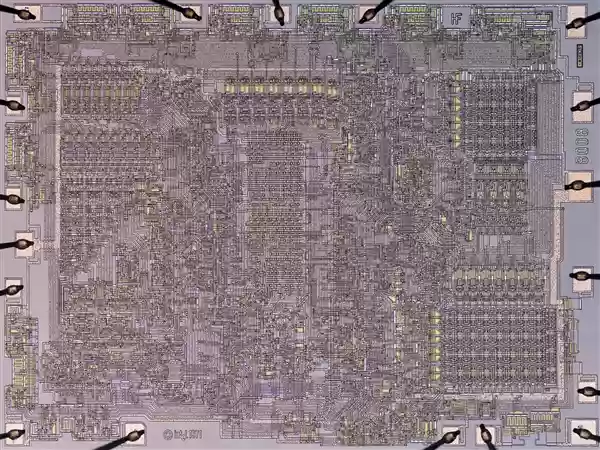

这位痴迷于硬件细节的爱好者投入了大量心血，通过精心对齐和拼接216张独立的显微照片，最终创作出这幅在早期CPU微观摄影领域具有里程碑意义的杰作。

Intel 8008在计算机发展史上占据着重要地位，作为英特尔首款8位微处理器，它由原班设计i4004的团队于1971年着手研发，并于1972年4月正式问世。

CPU Duke研究的这枚珍贵芯片由瑞士Solothurn的ENTER Technikwelt计算机博物馆捐赠。在开始成像工作之前，需要先对芯片封装进行开盖处理。

成功开盖后，CPU Duke首先拍摄了一系列宏观照片以获取整体轮廓，随后借助配备专业摄像系统的Wild/Leica体视显微镜，开展了更为细致入微的观察分析。

为了最终制作出这张细节惊人的图像，他使用专业设备进行了近距离拍摄，并耗费大量时间将216张独立的显微照片逐一进行对齐和拼接。

从技术细节来看，这款i8008样品采用10微米PMOS工艺制造，经确认其生产地点位于巴巴多斯——英特尔在1986年之前曾在此设有芯片组装工厂。

CPU Duke特别指出，由于10微米PMOS结构的尺寸相对较大，“使用光学显微镜仍能获得理想效果。”即便不借助高倍放大，肉眼也能清晰辨识芯片与插槽的18个焊盘连接器，以及硅片上刻印的Intel 1971、8008和HF等标记。其中HF标记是为了向参与i8008设计团队的成员Hal Freeny致以崇高敬意。

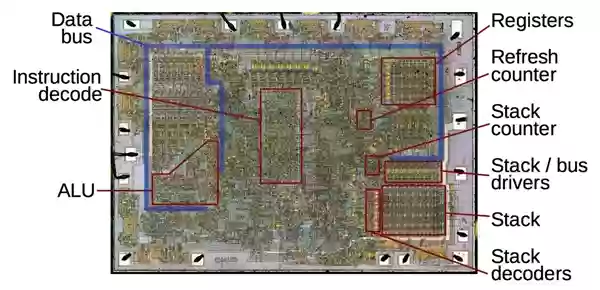

虽然最终合成的图像是黑白的，但通过与Ken Shirriff早期分享的8008芯片分析图像进行交叉比对，硬件爱好者们依然可以准确识别出图像中哪些区域分别对应着ALU运算单元、寄存器组、堆栈计数器、数据总线等核心功能模块。
