全球最小像素问世的300纳米技术实现1080p微显示

近日，德国维尔茨堡大学的科研团队成功研发出迄今为止全球最小的光发射像素，单个像素尺寸仅为300x300纳米，远小于现有技术规格。这项突破性进展为未来超小型高分辨率显示设备的实现打开了全新可能性。

若该技术实现规模化应用并集成至标准显示架构中，理论上可在仅1毫米见方的空间内集成达到1080p分辨率的完整屏幕。目前业内最紧凑的独立发光元件为Micro OLED，其典型尺寸约为5微米×5微米，而此次研发的纳米级OLED像素面积不足前者的十分之一，展现出显著的微型化优势。

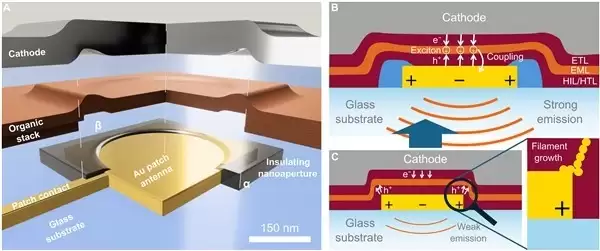

相关研究成果已发表于国际学术期刊《科学进展》。项目研究员Bert Hecht介绍，新技术采用了一种兼具电极功能与光学增强作用的金属结构，不仅能实现电流注入有机发光层，还可有效放大并辐射所产生的可见光。在此设计下，团队成功在300x300纳米的极小区城内实现了稳定的橙光发射，且其亮度水平与传统5微米×5微米的OLED像素相当。

研究指出，传统的OLED器件难以通过简单缩小尺寸实现进一步微型化。当像素尺寸降至亚微米级别时，电流分布趋于不均，易集中于结构边缘角落，长期运行下极易引发局部过热甚至短路，导致器件失效。为解决这一问题，新设计在光学天线顶部引入特殊绝缘层，并在中心精确开设直径200纳米的通孔，使电流仅能从中心区域注入，从而有效避免边缘集中效应，保障器件在纳米尺度下的稳定工作。

目前该像素的发光效率约为1%，研究团队下一步将致力于提升效率，并拓展发光波长范围，以覆盖红、绿、蓝三原色全谱。若关键技术指标持续取得突破，该项成果有望推动下一代便携式电子设备向更轻薄、更高清的方向发展，为微型显示技术开辟全新路径。
