OSPF跨厂商设备对接问题：1分排查与实战解决案例

在客户公司的网络环境中，新部署的某P系列路由器与原有的W系列路由器进行对接时，在建立OSPF邻接关系过程中，双方状态机长时间停留在Exstart阶段，无法顺利进入FULL状态，导致路由学习无法正常完成。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

本期分享的案例聚焦于OSPF邻居关系建立过程中遇到的典型问题。

背景介绍

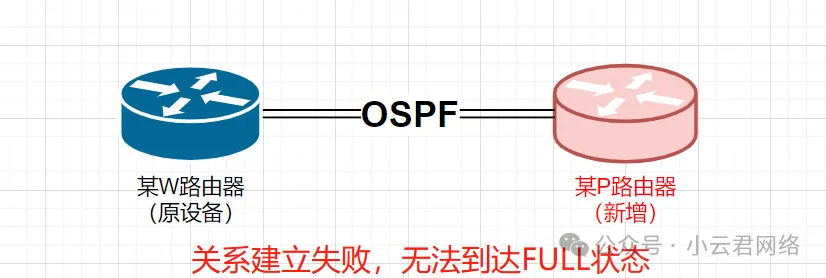

在某客户网络环境中，新采购的P系列路由设备需要与现网运行的W系列设备建立OSPF邻接关系。调试过程中发现，双方状态机持续卡在Exstart阶段，始终无法达到FULL状态，造成路由信息无法正常交互。网络拓扑中主要涉及我方设备与友商设备，二者通过OSPF协议实现互联。

互联设备之间并未产生相关告警或日志信息。下面我们就来看看如何一步步解决这个问题。

处理思路

针对OSPF邻居关系建立失败的情况，通常需要从设备配置、报文交互和协议机制三个维度进行排查，具体处理思路如下：

检查设备的OSPF相关配置；分析OSPF报文交互过程；确认OSPF协议中邻居关系建立的机制。

排查分析

（1）第一步：确认本端设备配置情况

通过执行display current-configuration命令查看本端设备的生效配置参数，发现在接口100GE1/0/1上配置了“ospf mtu-enable”命令，即开启了OSPF MTU检测功能。

接口具体配置如下：

interface 100GE1/0/1 ip address 10.2.1.2 255.255.255.0 ospf mtu-enable

（2）第二步：分析MTU检测对OSPF邻居关系的影响

启用MTU检测功能后，在OSPF的Exstart阶段，DD报文中会携带MTU值，且本端W设备会检查对端DD报文所携带的MTU是否超过本端的MTU值。如果超过，OSPF邻居关系就会一直停留在Exstart阶段，无法进入FULL状态，这与当前故障现象完全吻合。

原理及解决方案

（1）故障原因

本端W设备接口启用了MTU检测功能，在Exstart阶段，DD报文携带MTU值并会检查对端DD报文的MTU值。当对端MTU值超过本端时，OSPF邻居关系无法正常建立，持续停留在Exstart阶段。

（2）解决方案

有两种解决方案可供选择，现场采用的是第二种：

调整本端设备接口的MTU值，使其大于或等于对端设备的MTU值，以满足MTU检测要求；在本端设备接口上执行undo ospf mtu-enable命令，关闭MTU检测功能，使接口发送DD报文时MTU值为0，建立连接时不再检测MTU值。修改配置后，OSPF连接即可恢复正常。
