全球晶圆代工龙头台积电持续加码2纳米制程、CoWoS及SoIC领域布局，巩固领先优势；与此同时，英特尔也在加速追赶，近期传出重磅消息。与此同时，联发科亦在先进封装领域纳入EMIB解决方案，积极争取更多产能支持，使得全球晶圆代工市场竞争渐趋白热化。

一、英特尔 18A 携双技术+本土制造，剑指 “让英特尔再次伟大”

芯片业人士分析，英特尔18A制程祭出两大核心利器——RibbonFET与PowerVia，再叠加美国本土制造的政策红利，有望推动其“MIGA”（让英特尔再次伟大）战略落地。不过从当前产能规模来看，台积电依旧遥遥领先，短期内难以撼动其市场主导地位。

值得关注的是，英特尔在代工订单拓展与技术节点推进上全面提速，已让全球晶圆代工格局出现松动。半导体业内人员指出，苹果选择英特尔18A制程具有多重合理解释：即便仅用于入门级M系列芯片，这一合作也具备极强的行业指标意义，堪称打破台积电长期独占苹果芯片代工业务的关键突破口。除遵循行业培养“第二供应商”惯例以分散供应链风险外，苹果此举更核心的考量是回应美国本土制造相关政策，契合美国政府推动科技产业链本土化的趋势。

二、联发科 “跨厂协作”：台积电先进制程+英特尔 EMIB-T 封装

联发科同样在积极布局先进封装领域，目前正争取英特尔EMIB-T技术的产能支持。据悉，谷歌TPU芯片出货量预期上调，但台积电CoWoS封装产能持续紧缺，成为行业产能瓶颈。在此背景下，联发科正紧急招募具备EMIB相关技术经验的工程师，计划采用 “跨厂协作” 模式：将台积电2纳米、3纳米制程生产的裸片，通过英特尔EMIB-T技术进行封装。

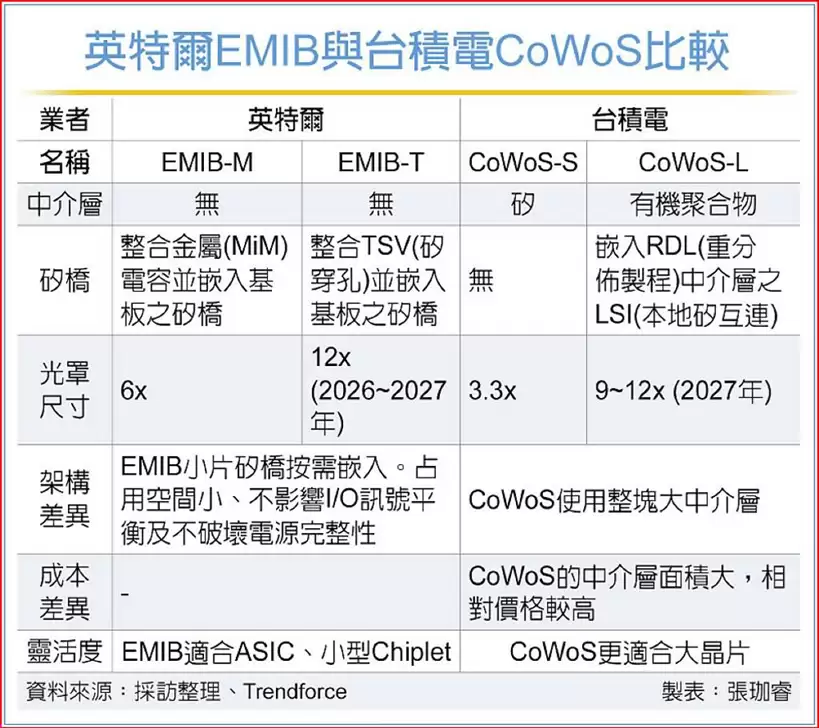

据了解，EMIB-T支持最大120×180毫米的大芯片封装尺寸，技术路径与台积电CoWoS-L高度相似，可满足高性能芯片的集成需求，为联发科在高端芯片市场的竞争增添筹码。

三、18A制程成熟超预期，英特尔量产提速

这一市场格局变化的核心前提，是英特尔18A制程的成熟速度超出行业预期。此前外界普遍担忧，同时导入RibbonFET与PowerVia两大新技术会导致良率爬坡缓慢，但半导体业内人士透露，背部供电技术反而减少了EUV光刻的曝光次数，不仅简化了制造流程，更优化了成本结构，让18A制程具备更强的价格竞争力。此外，在纳米片结构设计上，英特尔采用难度更高的4片堆叠方案，进一步提升了晶体管运算速度与芯片性能。

目前，英特尔18A制程的良率优化进展顺利，产能实现稳定爬坡：该制程已于2025年10月正式启动量产，2025年第四季度进入高产能生产阶段。供应链消息显示，基于18A制程的首款Panther Lake系列芯片将于2025年底前亮相，2026年初正式供货。芯片业人士表示，未来将有更多客户与英特尔合作推进14A制程研发，以规避最先进制程依赖单一供应商的供应链风险。

四、2027年成关键节点，台积电仍握核心优势

尽管英特尔进展迅猛，但业界普遍认为，台积电短期内仍将稳居晶圆代工行业龙头地位。尤其是在高阶GPU、AI ASIC芯片所依赖的CoWoS与SoIC先进封装产能方面，台积电的技术成熟度与产能规模目前仍难以被英特尔替代。

行业普遍预测，全球晶圆代工市场的真正竞争将在2027年后逐步成型：届时台积电2纳米制程将进入成熟量产阶段，产能与良率进一步优化；而英特尔18A制程的客户群体也将持续扩大，形成规模化出货能力，双方才会进入可量化的直接竞争阶段。
