贝尔金75W车载快充拆解：多口输出，满足全车设备快充需求

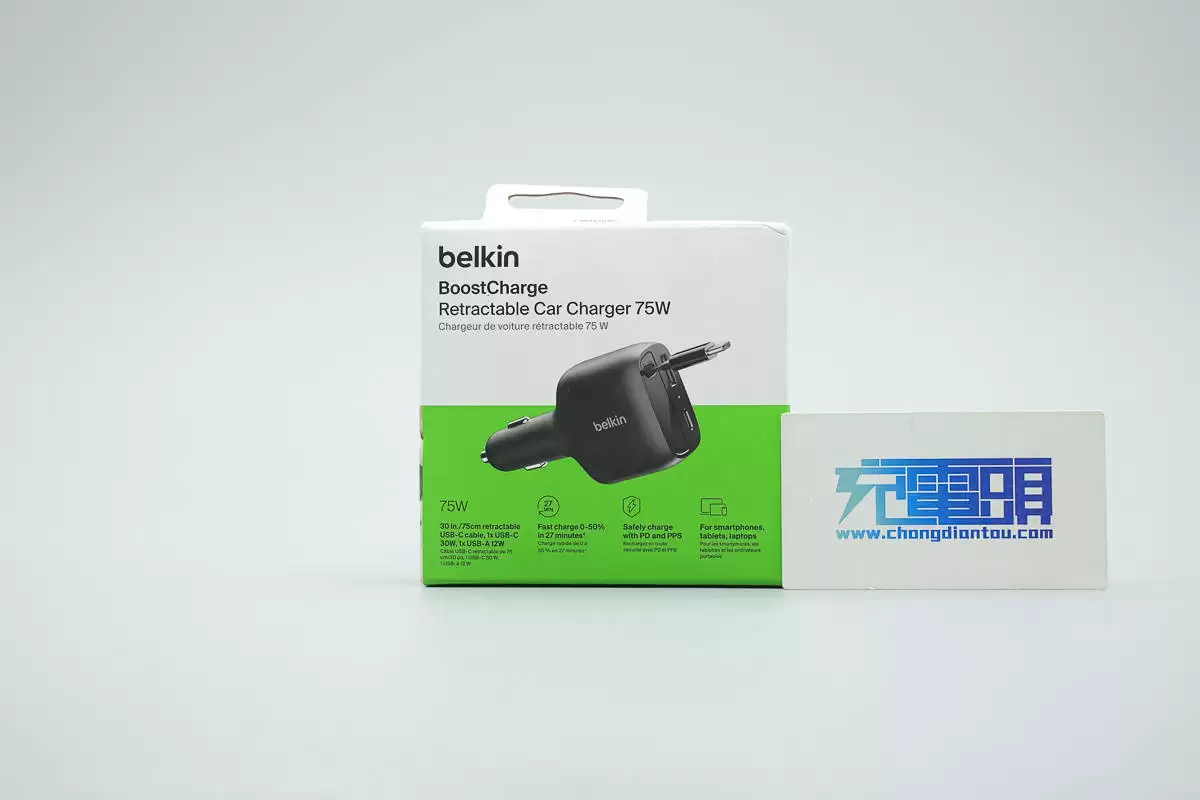

贝尔金近期推出了一款型号为CCC001的75W车充，它巧妙地将充电器与数据线合二为一，凭借独特的一体化设计和强悍的快充性能，迅速吸引了广大车主的注意。这款车充配备了一个USB-A接口、一个USB-C接口，以及一条长达75厘米的USB-C to C充电线，充分考虑了车内多设备同时充电的使用场景。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

在功率分配上，其USB-C接口和自带拉缆线分别支持最高30W和60W输出，而USB-A接口则提供12W的稳定供电。当多个接口一起工作时，它能智能调整输出策略，例如45W+30W或45W+12W+12W等组合，可以同时为笔记本电脑和手机快速补电，完美解决主副驾驶乘客的充电需求。

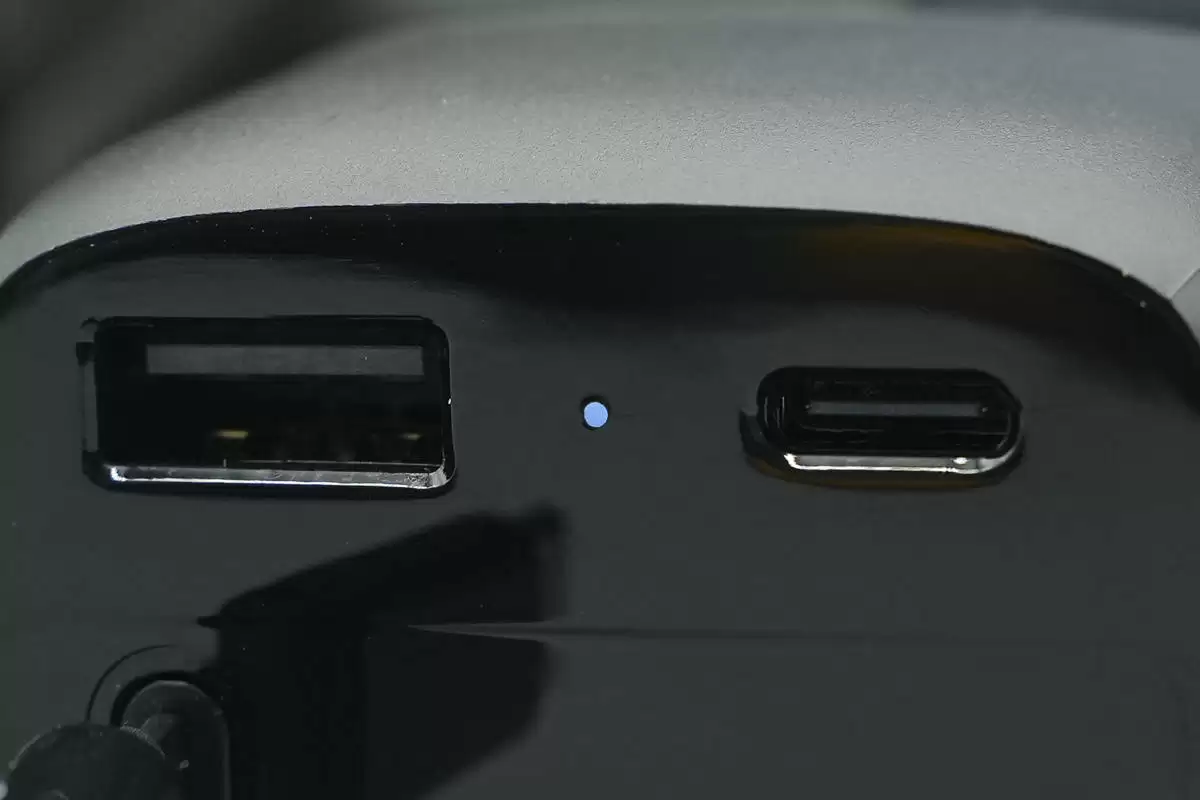

贝尔金这款75W车充采用黑色PC阻燃材质外壳，流线型的设计圆润低调，能轻松融入各种车内环境。机身正面印有醒目的Belkin品牌标识，顶部集成了USB-C拉缆线和1A1C接口，并配有工作状态指示灯，通电时会亮起幽蓝灯光。拉缆线的端子外壳经过高光亮面处理，线身采用扁平设计，不易缠绕打结，收纳和使用都更加方便。

该车充的输入参数为12-24V/9A，覆盖了轿车与卡车常见的点烟器电压。输出方面，USB-C1（拉缆线）支持20V/3A、5-21V/2.85A输出；USB-C2接口支持15V/2A、5-16V/29.7W输出；USB-A接口则支持5V/2.4A输出。在多口输出组合下，USB-C1线与C2口可实现45W+30W输出，C1线与A口可实现45W+12W输出，C2口与A口可实现12W+12W输出，而当三口同时使用时，则支持45W+12W+12W的智能分配策略。

在快充协议兼容性方面，这款车充的表现相当全面。在14V DC输入情况下，USB-C1拉缆线支持QC3.0/5、FCP、SCP、AFC、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A等多种协议。其PDO报文显示具备五组固定电压档位（5V/3A、9V/3A、12V/3A、15V/3A、20V/3A）和一组PPS档位（5-21V/3A）。USB-C2接口同样支持多种快充协议，PDO报文显示其具备三组固定电压档位（5V/3A、9V/3A、15V/2A）和两组PPS档位（5-11V/3A、5-16V/2A）。USB-A接口则支持DCP、SAM 2A充电协议。而在24V DC输入情况下，各接口的协议支持与PDO表现与14V输入时完全一致，稳定性出色。

拆解后发现，贝尔金75W车充内部采用三路独立升降压电路设计。PCB板正面设有电感和滤波电容等元件，背面则配置了同步升降压控制器、同步升降压开关管、协议芯片和VBUS开关管等。USB-C口和拉缆线均采用宝砾微PL5501同步升降压方案，该芯片支持最高32V输入电压和20A持续负载电流，采用QFN4*4-32封装。协议控制方面，使用了英集芯IP2738U芯片，该芯片支持双口18-140W快充应用，具备独立的反馈控制和USB PD控制，兼容性极佳。USB-A口则采用英集芯IP6525S进行降压和输出控制，该芯片集成了同步开关降压转换器，支持32V电压输入和22.5W快充输出。
