AutoCAD 2020绘制圆与另一圆相切的3种实用方法

在 AutoCAD 2020 中，绘制一个与另一个圆相切的圆，是一项既基础又非常实用的绘图操作。掌握了这个方法，能让我们在处理各种需要精确切圆关系的图形时，更加得心应手。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

首先，启动 AutoCAD 2020 软件，进入绘图工作区。

方法一：使用“相切、相切、半径”命令

1. 点击顶部菜单栏的“绘图”选项，在下拉菜单中选择“圆”工具，然后点击“相切、相切、半径”这个绘图方式。

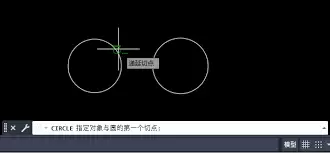

2. 此时，命令行会出现“指定对象与圆的第一个切点”的提示。我们将鼠标指针移动到第一个作为基准的圆上，当出现“切点”捕捉标记时，点击左键，就确定了第一个切点位置。

3. 紧接着，命令行提示“指定对象与圆的第二个切点”。我们再将鼠标指针移动到第二个基准圆上，同样在出现“切点”标记时点击左键，确定第二个切点。

4. 最后，命令行会提示“指定圆的半径”。在键盘上输入我们需要的半径数值，按下回车键确认。一个与先前指定的两个圆都完美相切的新圆就绘制完成了。

方法二：利用捕捉功能

1. 先在图纸上绘制好两个需要相切的基准圆。

2. 再次点击“绘图”菜单中的“圆”工具，这次选择“圆心、半径”这个选项。

3. 当命令行提示指定圆心位置时，按住键盘上的“Shift”键并单击鼠标右键，在弹出的临时捕捉菜单中，选择“切点”捕捉模式。

4. 将鼠标指针移动到第一个圆上，此时会精确显示出切点捕捉标记，点击左键，这就确定了新圆的圆心位置（即第一个圆上的切点）。

5. 接着，根据命令行提示输入新圆的半径值，回车后，新绘制的圆就会与第一个圆相切。

6. 若还需要它与第二个圆相切，可以再次按住“Shift”+右键，选择“切点”捕捉模式。将鼠标指针移动到第二个圆上，点击确定切点位置（此时圆心会自动调整以满足与两个圆相切的条件），这样新圆就同时与两个基准圆都相切了。

注意事项

1. 使用“相切、相切、半径”命令时，输入的半径值必须合理，确保几何上存在这样的相切圆，否则命令会失败。

2. 利用捕捉功能时，务必确保准确捕捉到了切点位置，避免因鼠标点击偏差导致图形不精确。

3. 如果在绘制过程中发现错误，可以随时按“Ctrl+Z”撤销上一步操作，重新尝试。

通过以上两种方法，我们就能在 AutoCAD 2020 中轻松绘制出与另一个圆相切的图形。无论是绘制简单的机械零件草图，还是进行复杂的建筑方案设计，掌握相切圆的绘制技巧都至关重要。它能帮助我们更准确地表达设计意图，有效提升绘图效率与图纸质量。现在就打开软件动手试试吧！
