FPGA驱动VGA显示矩阵的设计与实现详解

VGA接口，又称视频图形阵列端口或D-Sub接口，是显卡输出模拟视频信号的标准接口。作为一种关键的显示传输规范，它凭借支持高分辨率、低延迟响应以及宽广色域表现等特性而著称，在彩色显示设备演进历程中扮演了不可或缺的角色。该接口由IBM于1987年随PS/2系列计算机首次发布后迅速普及，长期稳居主流显示接口地位。凭借出色的向后兼容性与运行稳定性，VGA被广泛集成于各类显卡产品中，成为数十年来PC图像输出最普遍的连接方式之一，目前仍见于部分工业控制、老旧设备及特定嵌入式系统中。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

1、 在分辨率为640×480、帧结构为800×525的VGA显示终端上，采用FPGA实现矩形图像的硬件级生成，可为视频采集系统的实时显示提供可靠基准源，具备显著工程应用价值。其实现需满足以下核心要求：精确绘制预设几何图形、持续稳定地输出符合标准的VGA同步与像素数据、严格遵循VGA时序协议，并保障整体系统的实时响应能力与长期运行可靠性。

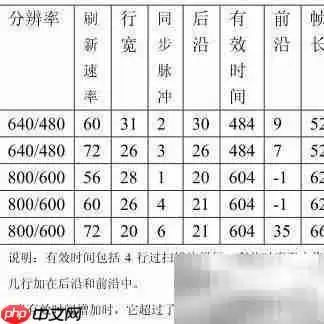

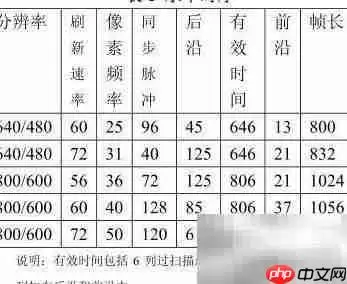

2、 本方案所采用的VGA显示模式为640×480分辨率，对应总帧尺寸为800×525，对应下表中列出的第一种标准工作模式。

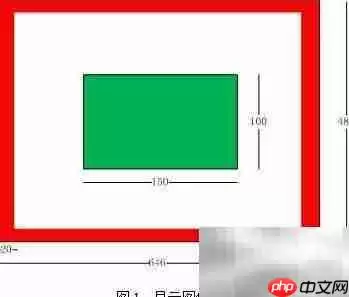

3、 显示内容设计如下：首先在屏幕四周边缘绘制一条宽度为20像素的纯红色边框；继而在画面正中央位置呈现一个尺寸为150×100像素的绿色矩形区域，确保其水平与垂直方向均严格居中，且边缘清晰、无畸变。

4、 设计思路说明

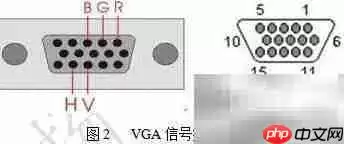

5、 VGA显示驱动过程中，FPGA需同步输出三路色彩分量信号（红、绿、蓝）以及两路同步控制信号（行同步HSYNC、场同步VSYNC），共计五个关键信号，分别接入VGA接口对应的物理引脚。

6、 像素是构成数字图像的基本视觉单元。依据光学三原色混合原理，当红、绿、蓝三种单色光按特定强度比例叠加时，即可合成白光；通过动态调节各通道的亮度权重，可复现自然界中绝大多数可见色彩。该原理即为RGB色彩空间的基础理论依据。

7、 表格所示的RGB三位二进制组合共可表示8种基础颜色，但实际显示器所能呈现的色彩远超此限。这是因为现代显示系统普遍采用更高位宽（如6位、8位甚至10位每通道）的色彩编码，并结合更精细的模拟电压控制与人眼视觉混色效应，从而实现数百万乃至数十亿级的色彩还原能力。

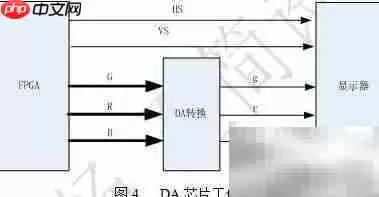

8、 VGA接口所传输的RGB信号本质上属于模拟电压信号，其幅值高低直接决定对应颜色通道的明暗程度，进而影响最终合成色彩的饱和度与亮度。为实现对模拟电平的精确调控，必须引入数模转换（DAC）芯片完成FPGA输出的数字RGB数据到连续模拟电压的映射。典型实现中，FPGA以多位并行总线形式输出RGB数值，送入DAC芯片后，芯片依据输入数字量生成对应幅度的模拟电压信号，再驱动CRT或LCD显示器准确再现原始图像色彩，确保高质量视觉输出效果。

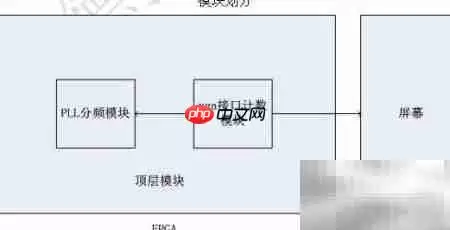

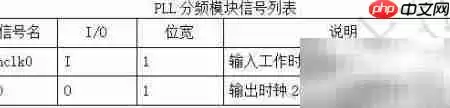

9、 系统模块划分结构及各模块间交互信号列表如下所示：

10、 源代码编写
