Processing 3D坐标计算详解：从原理到实战应用

在Processing中，我们可以使用modelX、modelY、modelZ与screenX、screenY、screenZ这些函数，轻松实现三维空间坐标与屏幕像素坐标之间的双向映射。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

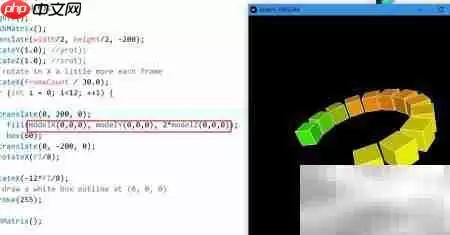

1. 首先需要搭建一个如图所示的三维场景，借助rotate等变换操作来调整对象的世界变换矩阵，接着实例化几个几何体，最终构建出一个以原点为中心、呈环形均匀分布并持续自转的正方形阵列。

2. 调用modelX(x, y, z)函数，可以获取当前变换状态下，局部坐标(x, y, z)在全局世界坐标系中对应的实际位置横坐标值。

3. 同理，modelY与modelZ则分别返回该点在世界坐标系中的纵坐标与垂直方向坐标。

4. 当物体运动至预设的三维空间位置时，程序会自动触发颜色响应逻辑，渲染出该位置所绑定的特定色彩效果。

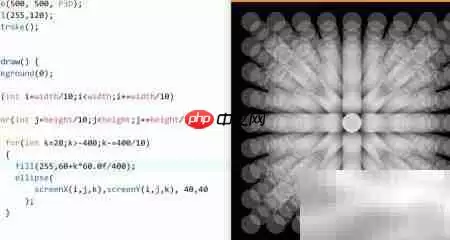

5. 利用screenX(x, y, z)和screenY(x, y, z)能够将三维点投影至二维屏幕平面，再配合ellipse等绘图函数进行可视化；通过动态坐标映射，可以营造出具有纵深感与层次感的空间图形阵列。

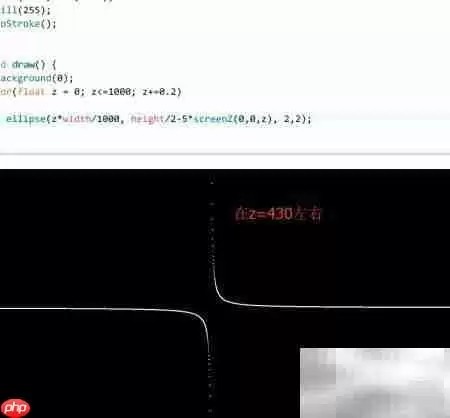

6. screenZ(x, y, z)则会输出该点经投影后在屏幕坐标系z轴（深度方向）上的归一化值，所有上述转换都依赖于实时计算的复合变换矩阵。

7. 借助screenZ返回值的相对大小关系，能够直观判断各图元在视锥体内的前后遮挡顺序。

8. screenX/Y/Z的运算结果由当前模型视图矩阵（ModelView）与投影矩阵（Projection）共同决定。

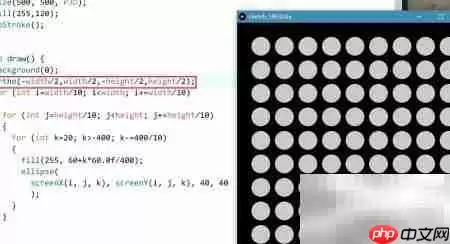

9. 如图所示，在调用ortho()启用正交投影模式后，三维坐标将被线性压缩至二维平面，不再受透视缩放影响，转换过程更趋直观稳定。

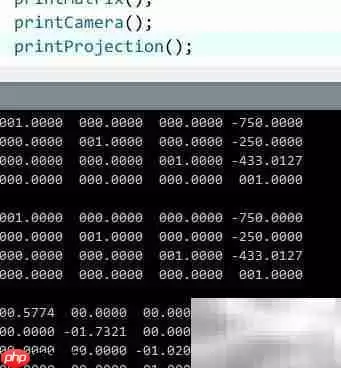

10. 使用printMatrix()、printCamera()及printProjection()这三个调试函数，可以分别打印当前模型视图矩阵、摄像机内参矩阵与投影矩阵的具体数值构成，便于深入理解坐标变换流程。
