编辑｜SIA

你负责写方法，AI负责画 Figure。 科研打工人，终于等来「画图解放日」。

还在为论文里的方法框图熬夜画 PPT、拉箭头、对齐字体吗？

一张 Figure 2，动辄几个小时，严重的甚至能耗上几天，科研人的「隐藏副本」不是实验，而是画图。

既要忠于论文原意，又得暗暗符合顶会那套心照不宣的「学术审美」：颜色不能土，布局不能乱，箭头更不能连错。

看起来只是一张图，实际上是美学、逻辑和耐心的三重折磨。

那么，问题来了：现在的大模型已经能写论文、跑实验、改代码，为什么偏偏搞不定这些学术插图？有人可能会问：DALL·E、基础 VLM 不行吗？

答案是：真不行。

它们画出来的图往往是：模块和文字对不上、字体直接乱码、箭头逻辑错误。图是「好看」，但不中用啊。

于是，一个狠角色出现了：PaperBanana

来自北大 + Google Cloud AI Research 的团队，目标很简单也很狂：你写方法，AI 画 Figure，水准呢？直接投顶会的那种。

科研打工人，终于等到了「画图解放日」。

来看效果成色。

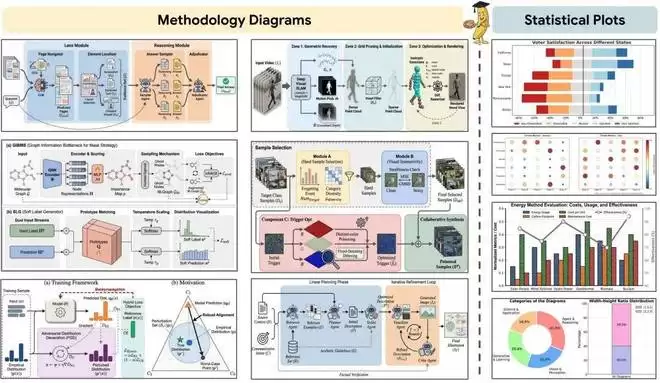

PaperBanana 展示了解决两类学术插图的能力：

第一类，是论文方法流程图与模型结构示意图，用来说明算法如何运作（左）；第二类，是统计图表，用来表达实验结果与数据对比（右边）。

左边是方法框图（Methodology Diagrams），右边是统计图（Statistical Plots）

与以往「只会画图像」的生成模型不同，PaperBanana 强调两点：不是只要「画得好看」，而是必须「画得正确」。

它要保证：模块之间的逻辑关系不出错、数据表达符合科研规范、图可以直接服务论文叙事，而不是装饰。

研究指出，PaperBanana 可以覆盖多种常见学术插图类型，包括方法流程图、模型结构示意图、概念性框架图，以及通过代码驱动生成的高精度统计图。

PaperBanana 不仅能从零生成，还能润色你现有的丑图。

给它一张草图或初版框图，它负责自动美化、重排布局、统一风格，让它更像顶会论文里的标准图形

更直观的对比——

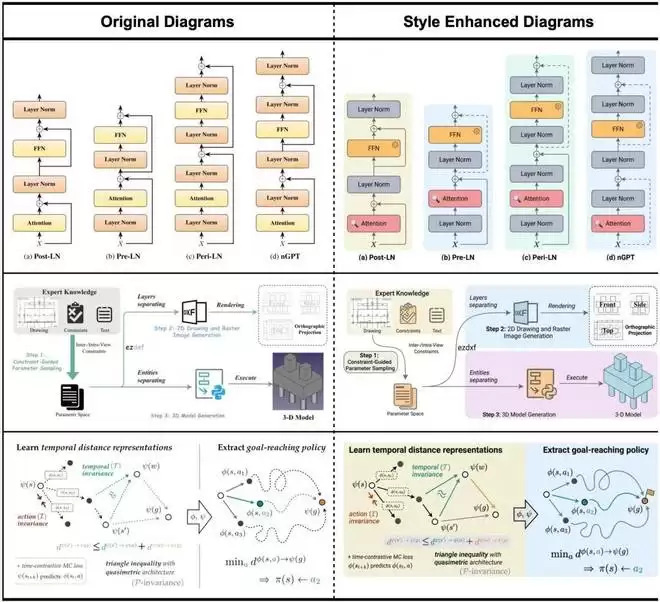

左侧是手工绘制的插图，右侧是 PaperBanana 风格增强（Style Enhanced）后的版本。

这些示例覆盖了多个典型科研场景，包括 Transformer 与不同 LayerNorm 变体的对比示意、工程流程与三维建模管线的系统框架，以及强化学习和表示学习中抽象几何关系的表达。它们的共同特点在于逻辑复杂、元素密集，对人工排版提出了极高要求，也正是科研人员最容易在“画图”上消耗大量时间与精力的部分。

语义结构上一致，但视觉呈现，完全不同。

原始图信息完整，却给人一种「能看懂，但不好看」的感觉：布局略显松散，配色偏向单一，不同模块之间的层级关系也不够清晰。

PaperBanana 润色增后，图中的逻辑被重新梳理进一套更规范的视觉体系之中。

不同功能模块通过颜色进行区分，虚线和分区框用来强化层次结构，箭头的走向也更加明确，整体观感明显更接近顶会论文中常见的标准范式。

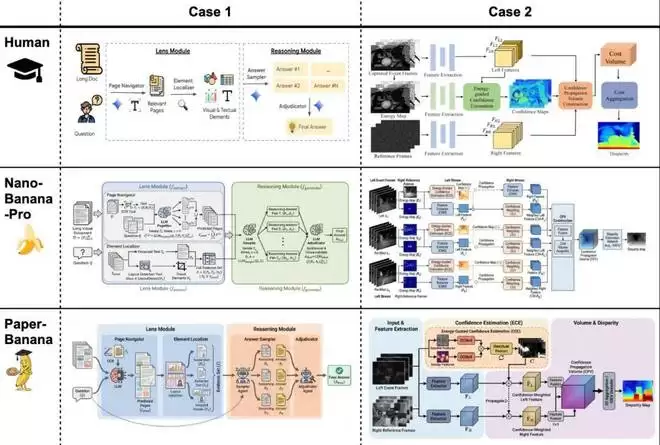

再看下面的图例，同一张图对比，高低立判。

人类画的图，对，但不一定好看。

未经调教的原始模型生成（Nano-Banana-Pro），画出来但难读。

PaperBanana 真正做到了「画清楚、讲明白」，也更符合顶会审美的论文级插图：配色更现代统一，信息更精炼，模块分区更清晰。

那么，它是如何做到这一点的？

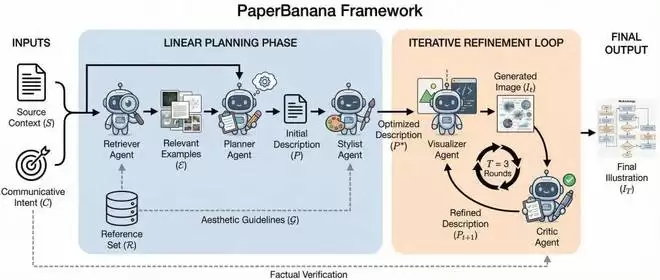

PaperBanana「画论文图」变成了一条由多智能体协作完成的流水线。

系统先检索参考范例，再规划结构化描述，并在审美规范约束下生成初稿；

随后由视觉代理将文本描述转化为图像或代码绘图，评论代理不断对照原始论文内容进行纠错与打磨。

经过多轮迭代后，输出的不再是普通示意图，而是一张同时满足语义正确性与顶会审美标准的论文级插图。

这不是简单的作图自动化，而是一种「科研表达方式」的自动规范化。

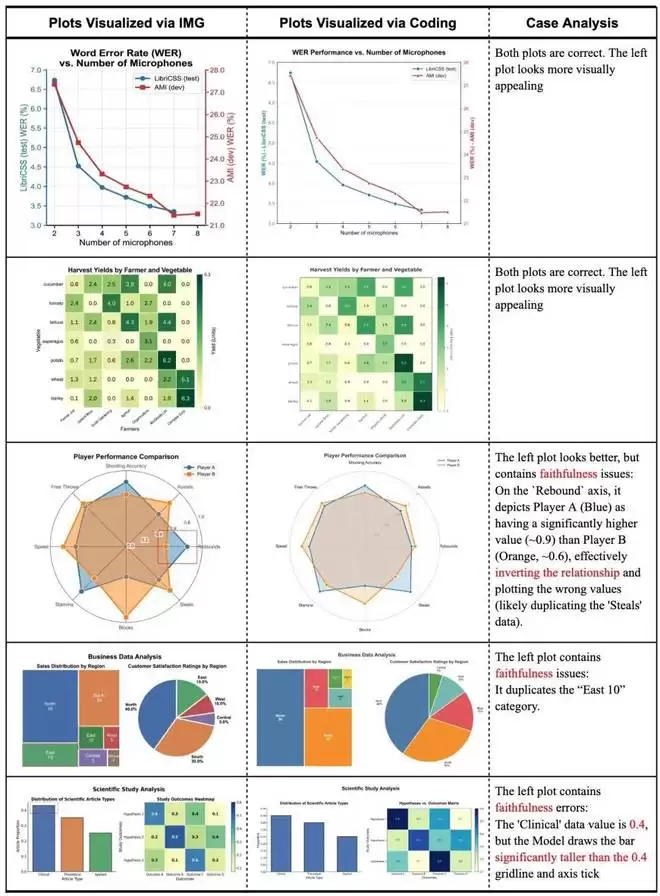

研究人员还顺带对比了两种路线：直接让模型「画图」VS 让模型「写代码画图」。

结论很扎心：AI 直接画出来的图虽然精美，但经常在数字上胡说八道。

目前最靠谱的方式还是：AI 写绘图代码（基于 Gemini-3-Pro），再生成统计图。

这只是开始。类似工具已经开始出现，比如：Claude Scientific Writer，集成论文写作 + 插图 + 图表生成。

未来科研可能变成这样：你不用再在 PPT 里对齐箭头、调颜色、拖文本框到凌晨三点，而是把更多时间留给真正重要的事情。

https://dwzhu-pku.github.io/PaperBanana/

https://github.com/K-Dense-AI/claude-scientific-writer
