CAD图层线型加载管理教程:5步高效掌握技巧
在CAD绘图中,高效管理线型是提升工作效率的关键环节。下面为您详细讲解如何加载和管理图层的线型设置。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新! 👉 点此立即查看 👈

首先我们来看线型加载的具体步骤。启动CAD软件后,点击顶部菜单栏的"格式"选项,在下拉菜单中选择"线型"功能。这时会弹出"线型管理器"对话框,点击右侧的"加载"按钮。系统会显示"加载或重载线型"窗口,其中包含了CAD软件自带的多种基础线型。您可以根据绘图需求勾选合适的线型,例如常用的实线、虚线、中心线等,选择完毕后点击"确定"按钮,所选线型就会成功加载到当前图形中。

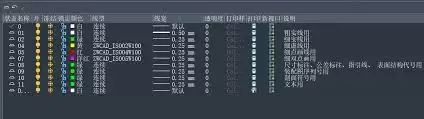

接下来是线型的精细化管理。在"线型管理器"对话框中,您可以查看所有已加载的线型列表。在这里,您可以根据需要对每种线型进行个性化设置。比如要调整某种线型的显示比例,只需在"详细信息"区域找到"全局比例因子"选项,输入合适的数值即可改变线型的显示效果。如果发现某个线型显示不理想,还可以通过"当前"按钮将其设置为默认使用的线型。
对于不再需要的线型,只需在线型列表中选中该线型,点击"删除"按钮即可移除。需要注意的是,部分系统自带的默认线型可能无法删除。

除了使用预设线型,您还可以创建自定义线型。点击"线型管理器"中的"新建"按钮,在弹出的"创建新线型"对话框中设置线型的名称、说明等信息,确认后会进入"编辑新线型"对话框。在这里,您可以通过绘制线段、空格等组合来定义独特的线型样式,完成设计后点击"确定"即可保存。
在进行图层管理时,要确保不同图层使用合适的线型。例如轮廓线使用实线,中心线使用点划线等,这样能使图形表达更加清晰准确。通过合理加载和管理图层线型,不仅能显著提升CAD绘图的工作效率,还能让您绘制出更加规范、美观的工程图纸。
