国产设备攻克3nm工艺，无需EUV精度提至0.8nm

3月5日消息，在无法获得EUV光刻机的情况下，国内半导体行业不得不依靠DUV设备挑战更先进的制程节点。这无疑是一个巨大的技术挑战——台积电、英特尔等国际巨头在7纳米节点才全面引入EUV光刻，而国内则要向3纳米及以下工艺发起冲击。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

使用DUV设备制造3纳米工艺面临的核心瓶颈之一是精度控制。南京激埃特光电日前发文透露，国内某机构在对DUV光学系统进行升级时就遇到了这个难题：照明系统的均匀性不足，导致晶圆曝光线宽的一致性偏差超过±2纳米，无法满足3纳米节点的工艺要求。

该公司介绍了他们的解决方案。其光学镀膜团队设计了一套多层介质硬膜方案：

膜层结构：采用SiO₂和Ta₂O₅交替沉积，总层数达到40-60层；

工艺参数：运用离子辅助沉积（IAD）技术，基底温度250℃，本底压强低至2×10⁻⁵Pa；

关键指标：中心波长193±0.2纳米，峰值透光率＞92%，截止深度OD6（带外透射率＜10⁻⁶）。

最终效果如何？他们公布的数据如下：

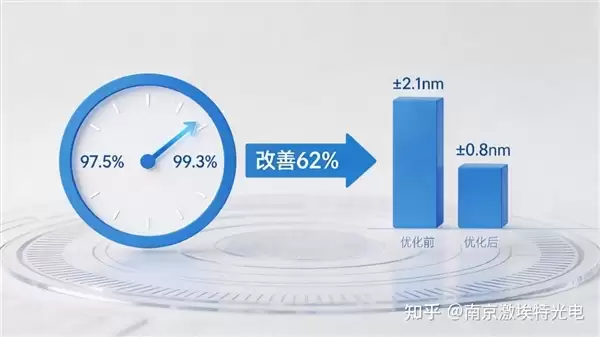

曝光质量提升：晶圆片内线宽均匀性从±2.1纳米改善至±0.8纳米，良率预估提升5-8%；

对准精度提高：对准系统定位精度从±1.5纳米提升至±0.8纳米；

系统稳定性增强：连续工作100小时后，光路漂移量减少70%。

这一方案也得到了客户团队的认可。他们表示，激埃特的技术方案不仅解决了照明均匀性问题，其滤光片的带外抑制能力更是将系统整体信噪比提升了3倍。特别是在微透镜阵列的面形精度控制上，达到了此前未能实现的λ/10水平，为后续工艺迭代预留了充足的技术余量。

我们该如何看待这一技术突破？激埃特光电的光学镀膜技术将DUV光学系统的线宽均匀性从2.1纳米提升至0.8纳米，同时对准系统精度也从1.5纳米提升到了0.8纳米。这对于利用DUV量产先进制程芯片而言至关重要——精度不够，生产出来的芯片就是废品。尤其是用DUV设备制造5纳米到3纳米芯片，本身就极具挑战。

不过需要说明的是，这里提到的精度并非光刻机的套刻精度（Overlay）。如果套刻精度能达到0.8纳米，那将超越EUV光刻机的水平。但当前的进展依然值得庆贺，它意味着国内厂商在用DUV攻克3纳米工艺芯片的道路上，已经取得了一定程度的突破。即便尚未量产，打通技术流程也已是重大进展。

这项技术放在全球范围来看也是独一无二的。因为台积电、三星及英特尔在5纳米甚至7纳米节点就已全面启用EUV光刻，他们没有这方面的研发经验积累。
