NVIDIA下一代A16显卡首发1.6nm工艺，3nm混搭解产能不足

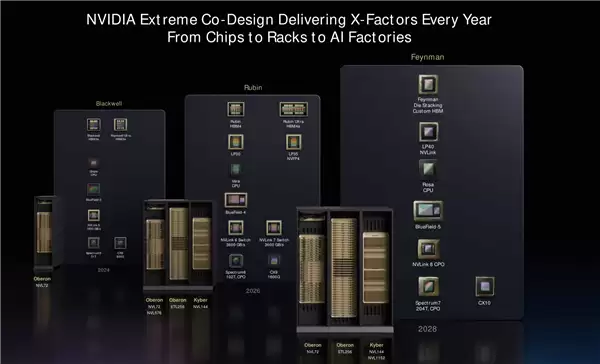

3月24日消息，上周的GTC大会上，NVIDIA进一步明确了下一代GPU架构Feynman费曼的路线图，预计2028年问世。

Feynman不仅会用上自定义的HBM芯片，还会首次使用Die Stack，也就是3D堆栈的封装工艺，其中GPU核心会首发台积电的1.6nm工艺——A16。

这也是NVIDIA时隔多年来再次首发台积电新工艺，上一次首发还是55nm时代，移动时代崛起后苹果几乎包揽台积电的新工艺首发，这一次随着AI时代崛起又轮回了。

A16工艺是2nm工艺N2的改良版，会在GAA晶体管基础上再额外多一个新技术——SRP背面供电，提升了密度和性能，还提高了供电能力，也因此适合HPC计算，但不太低功耗芯片，苹果也不会抢首发了。

根据台积电的说法，A16工艺相对2nn增强版N2P工艺还可以提升8-10%性能，或者降低15-20%功耗，晶体管密度提升7-10%。

虽然NVIDIA拿到了A16工艺首发，但面临的挑战也不少，主要是产能有限，提升不及预期，A16到明年底产能也就每月2万片晶圆，2028年也就翻倍到4万片晶圆，而2nm工艺整个家族产能预计能达到每月20万片晶圆，这样算起来A16产能占比并不高。

这也导致了费曼GPU不得不做出改变，只能在核心部位GPU Die上使用A16工艺，这部分对性能、功耗最敏感，不那么核心的部分则会使用台积电的N3P工艺，也有助于降低成本。

事实上NVIDIA也早意识到先进产能如果只依赖台积电的话风险太高，而且不利于价格谈判，因此也在积极寻求其他代工厂，这次发布的LPU芯片就是三星代工的，而且未来还有可能使用Intel的EMIB-T技术封装芯片，合作顺利的话再使用Intel的14A工艺代工GPU芯片都不是没可能。
