NVIDIA下代Rubin Ultra大调整！规格直接腰斩：放弃四芯封装转向双芯

NVIDIA下一代数据中心GPU Rubin Ultra确认重大设计调整：为何转向双芯片方案？

据最新产业消息，NVIDIA数据中心GPU的下一代旗舰产品Rubin Ultra，在关键设计上已完成路线图调整。其最大变化在于：产品放弃了此前规划的四颗GPU芯片（四芯片封装）方案，转而采用更为成熟可靠的双芯片架构。这一战略性转变的目的非常清晰，核心是为了降低先进封装带来的供应链复杂性与制造风险，确保新产品的稳定量产与及时交付。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

对于行业内人士而言，这一调整并非意外。NVIDIA目前遵循着每年更新一代架构的快速迭代节奏。但需要了解的是，这一高频率产品的更新周期，实际留给台积电、三星等核心供应链伙伴的工艺准备与产能响应时间，往往仅有8至10个月左右。在如此紧张的时间窗口内，任何过于复杂、超出当前工艺成熟度的激进设计，都可能给整个产业链带来巨大压力与合作风险。

因此，一个关键的设计哲学已经变得清晰：为了维持产品迭代的稳定节奏，NVIDIA会在两代关键架构的“Tock”周期（即工艺或架构重大升级阶段），主动规避那些对供应链冲击过大的激进物理设计变更，优先保障产品上市的成功率。此次Rubin Ultra的设计方案回调，无疑是这一稳健策略在下一代产品上的又一次精准体现，旨在为未来的AI与高性能计算市场提供更可靠的算力基石。

Rubin Ultra架构深度解析：从四芯片“巨无霸”到双芯片组合方案

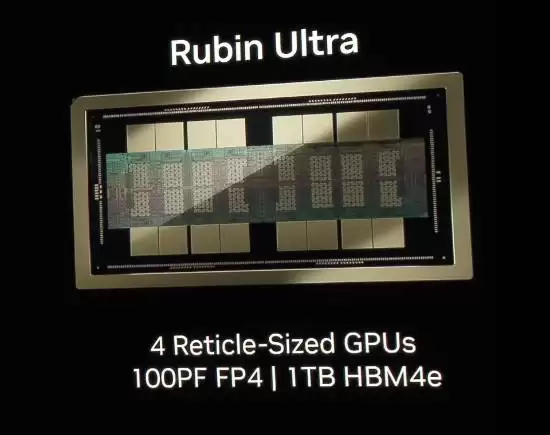

回顾之前公布的路线图，Rubin Ultra的原始蓝图可谓雄心勃勃。这一顶级数据中心GPU计划集成四颗GPU计算芯片（Die），并协同封装多达16个HBM4高带宽内存堆栈，目标实现高达1TB的显存总容量。为此，整个巨型封装体计划完全依赖于台积电的CoWoS-L等新一代先进封装技术，以打造出当时看来是史上规格最顶级的“巨型芯片”。

然而，行业分析机构及供应链的早期反馈，迅速揭示了这一宏伟设计面临的巨大现实挑战。将一个四芯片加海量HBM的内存系统集成在单一封装内，在制造上将面临前所未有的芯片翘曲风险和极端严峻的散热瓶颈。这两个难题直接关系到最终的产品生产良品率与长期运行的可靠性。

经过严谨的技术与商业评估，NVIDIA最终做出了关键性决定：将四芯片的设计目标，从风险极高的“在单一先进封装内集成”，转变为在更高层级实现的“板级组装”。具体来说，就是Rubin Ultra将采用两个独立的、相对更成熟的“双芯片封装模块”，然后在PCB主板层面将它们互联协同。这意味着，最终产品形态是一种“2+2”的双芯片模块化组合，而非一个超高风险的单一复杂封装，从而显著提升了项目的可实施性与供应链可控性。

设计调整后的影响分析：性能承诺不变，挑战转至板级与系统级

对于关注NVIDIA下一代GPU性能的用户而言，一个重要的信息是：本次设计调整并非产品规格的降低。官方承诺的核心性能指标，包括总计高达1TB的HBM4显存总容量以及与之匹配的顶尖计算性能（如FP8/FP6 AI算力与Tensor Core性能），都将在此次调整中被完整保留，不会缩水。

同时，对于台积电、海力士、美光等NVIDIA关键合作伙伴而言，采用更稳健的双芯片封装方案，将大幅减少其在最前沿工艺与封装技术上的适配难度和周期，从而更有可能保障整个产品线按预定时间表推向市场。

当然，挑战并未消失，而是发生了转移。双芯片方案在解决了封装层面的核心制造挑战后，将系统设计的复杂性更多转移到了服务器和板卡级别。产品将需要处理双芯片模块带来的更大物理空间占用、更高的系统级功耗密度以及更复杂的信号完整性管理和跨模块高速互联设计。这要求NVIDIA及其OEM/ODM合作伙伴的工程团队，将更多创新精力投入到服务器主板架构、冷却系统以及NVLink等互连技术的优化上，以应对这些在更高系统层级出现的新物理与工程约束，最终实现产品承诺的顶级性能与稳定性。
