autocad2007如何绘制圆角矩形

在autocad 2007中绘制圆角矩形，掌握正确的方法可以高效完成各类图形设计。下面就为大家详细介绍其绘制步骤。

一、调用绘制圆角矩形命令

打开autocad 2007软件后，在绘图工具栏中找到“矩形”工具。通常它的图标是一个简单的长方形。点击该图标后，会出现一个下拉菜单，在其中选择“圆角矩形”选项。这一步是开启绘制圆角矩形的基础操作，确保我们进入正确的绘图模式。

二、指定第一个角点

在绘图区域中，指定圆角矩形的第一个角点位置。这可以通过鼠标直接点击你想要的起始点，或者输入精确的坐标值来确定。确定第一个角点后，图形的位置就有了一个基准点。

三、指定圆角半径

在指定第一个角点后，命令行中会提示输入圆角半径的值。这里的圆角半径决定了矩形四个角的弯曲程度。你可以根据实际设计需求输入合适的数值。例如，输入“5”表示圆角的半径为5个绘图单位。如果不确定具体数值，可以先尝试一个适中的值，后续再根据效果进行调整。

四、指定另一个角点

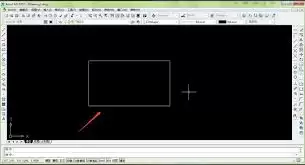

输入圆角半径后，接下来指定圆角矩形的另一个角点。这同样可以通过鼠标点击或者输入坐标来完成。指定第二个角点后，autocad 2007会根据你设定的圆角半径，自动绘制出带有圆角的矩形。

五、调整圆角效果

如果对绘制出的圆角矩形效果不满意，可以随时通过修改圆角半径来调整。重新输入新的圆角半径值，然后按下回车键，autocad 2007会自动更新矩形的圆角形状。

六、技巧与注意事项

在绘制过程中，要注意坐标输入的准确性，特别是在需要精确尺寸的设计中。另外，如果绘制的圆角矩形不符合预期，检查圆角半径是否设置正确，以及角点的指定位置是否准确。同时，熟练掌握快捷键可以提高绘图效率，比如在指定角点时，可以直接使用键盘输入坐标值。

通过以上步骤，你就能在autocad 2007中轻松绘制出满足各种需求的圆角矩形，为你的设计工作增添助力。
