在AutoCAD 2007中绘制圆角矩形：专业技巧与高效实操指南

在AutoCAD 2007中精确绘制圆角矩形，是建筑制图、机械设计乃至产品造型等领域的常用基本功。掌握高效且标准的方法，不仅能直接提升您的绘图速度，更能保障设计图纸的规范性。以下为您分解从启动命令到细节调整的完整步骤，助您快速精通这一核心技巧。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

一、调用绘制圆角矩形命令

启动AutoCAD 2007，首要步骤是定位“矩形”工具。您可以在绘图工具栏上找到代表矩形的图标，点击后在下拉菜单中准确选择“圆角矩形”功能。这是开启正确绘图模式的必经操作，请确保无误选择，以避免后续步骤出现偏差。

二、指定第一个角点

紧接着，需要在绘图区域确定圆角矩形的起始角点位置。您可以直接用鼠标左键在预定位置单击，而对于精度要求高的设计，建议在命令行直接键入精确的X、Y坐标值进行定位。第一个角点的准确性是整个图形定位的基石。

三、指定圆角半径

设定好起始角点后，命令行会提示“指定矩形的圆角半径”。此时键入数值并按回车键，此数值将决定矩形四个角的圆弧曲率大小。例如，输入“10”即代表半径为10个图形单位的圆角。若对效果不确定，可先输入一个估算值，后续可随时调整优化，极具灵活性。

四、指定另一个角点

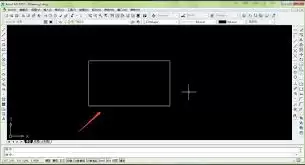

完成半径设置后，下一步便是确定矩形的对角点位置。同样，可以通过鼠标点击或输入精确的相对坐标（如@100,50）来定义矩形的尺寸和方向。第二个角点一经指定，一个符合您要求的圆角矩形便会立即生成在绘图区中。

五、调整圆角效果

绘制完成后若对圆角弧度不满意，无需重新绘制。您可以直接双击已完成的矩形，在弹出的特性面板中找到“圆角半径”参数，修改为新的数值后确认，图形便会自动更新。这是一个非常高效的后期编辑方法，方便您进行设计方案的快速比对与优化。

六、技巧与注意事项

为了确保绘制过程的专业与高效，有几个关键点需要牢记。在精密工程绘图中，强烈推荐使用坐标输入法来定位角点，这是保证尺寸绝对精确的核心。绘制后若发现图形与预期不符，最应优先检查的是圆角半径值与两个对角点的坐标输入是否正确。另外，善用AutoCAD命令别名（如‘REC’启动矩形命令）及动态输入功能，可以极大提升绘制流程的顺畅度与工作效率。

通过系统性地遵循以上六个步骤与技巧，您将能够在AutoCAD 2007中从容应对各种圆角矩形的绘制需求。扎实掌握这项基础技能，无疑将为后续进行更高级、更复杂的设计与建模任务打下坚实的基础。
