三星电子泰勒逻辑厂开始调试光刻机 平泽DRAM厂已下设备订单

三星半导体加速扩产，全面布局AI时代先进芯片产能

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

逻辑芯片：美国泰勒2纳米工厂进入关键设备测试阶段

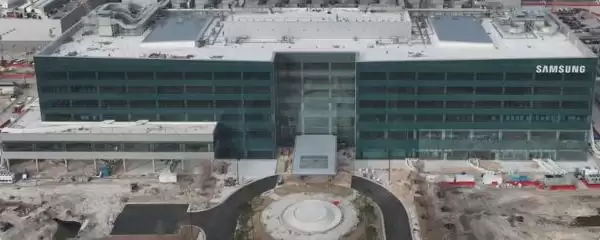

在先进逻辑芯片领域，三星电子正全力推进其尖端制程产能。根据韩媒 edaily 的最新报道，三星位于美国德克萨斯州泰勒市的2纳米晶圆代工厂已正式启动试运行。目前，工厂已进入核心设备调试期，**极紫外光刻机测试工作全面展开**，同时蚀刻与薄膜沉积等关键制程所需的主设备也正分批导入生产线。这一系列举措旨在确保工厂能在年内实现初步运营，并为2027年达成全面量产目标打下坚实的硬件与工艺基础。

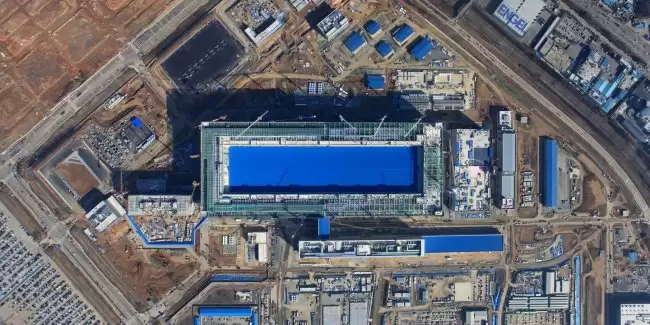

存储芯片：平泽P4工厂集群加速建设，瞄准HBM市场领先地位

与此同时，在高带宽内存领域，三星也在积极扩充产能以应对AI需求。据 ZDNET Korea 报道，三星电子已于3月底做出重要决策，**为平泽P4晶圆厂集群的PH2与PH4阶段下达了大规模的前道设备采购订单**。此举明确显示出三星对下一代AI内存市场的战略布局。这两个产线阶段将专注于生产用于 **HBM4、HBM4E及未来HBM5** 产品的核心——**1c纳米制程DRAM晶粒**，旨在提前锁定未来AI服务器与高性能计算所需的高端存储芯片供应。

具体到平泽P4工厂的建设进度：PH1阶段投资已完成；PH3阶段的设备安装基本就绪，预计年内可实现月产能13,000至14,000片晶圆。在后续阶段中，PH4的整体进度相对更快，计划于今年5至6月启动设备搬入；而PH2阶段的洁净室建设已开始，按规划将于11月启动设备安装，目标在2027年2月完成全部建设工作。

综合来看，从美国的前沿逻辑芯片产线到韩国的核心存储芯片基地，三星电子正在全球范围内同步加速其半导体产能扩张。这一系列紧锣密鼓的投资与建设，直接回应了人工智能产业爆发对底层算力芯片与高性能存储的强劲需求。全球半导体供应链与未来AI芯片的竞争格局，很可能正因当前这些关键的产能布局而悄然重塑。
