AI Infra产业链卡在哪里了？

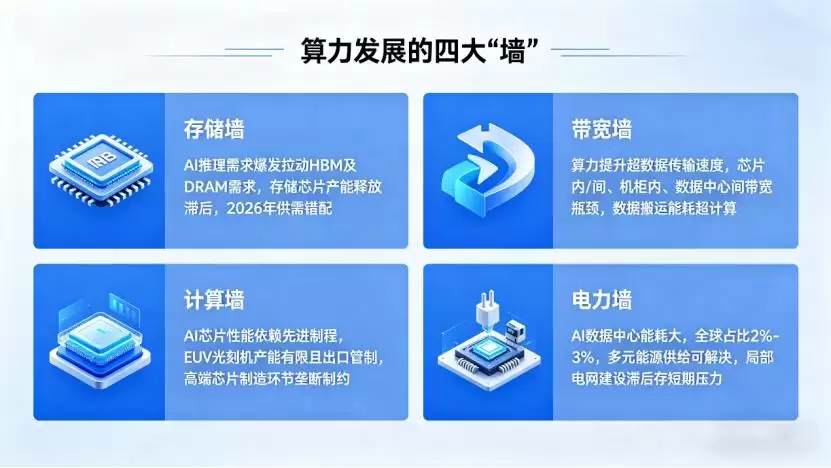

算力发展的四大"墙"

当DeepSeek、Seedance 2.0这些现象级AI应用接连落地，全球算力需求正以前所未有的速度狂飙突进。然而，这场算力军备竞赛的背后，整个AI基础设施产业链却亮起了系统性的“红灯”。从芯片制造的核心设备，到数据中心里的一根铜缆，从特种材料到洁净厂房，几乎每一个关键环节都遭遇了前所未有的梗阻。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

AI算力的演进，从来不是单一芯片性能的线性提升，而是一个牵一发而动全身的复杂系统工程。它横跨计算、存储、传输、能源四大领域，而每一面“墙”的突破，都异常艰难。

（一）存储墙：AI推理时代的第一重枷锁

眼下，行业重心正从大模型训练转向推理部署。市场普遍预计，到2026年，全球AI推理需求将全面超越训练场景。这一转变，直接引爆了对高带宽内存（HBM）及大容量DRAM的饥渴需求。

尽管主要存储芯片厂商的扩产计划已经提上日程，但从资本投入到生产线真正跑起来，至少需要两年时间。这意味着，紧缺格局在短期内根本无解。新增产能主要集中在2027年及之后才能释放，2026年将注定是需求飞涨而供给跟不上的“错配年”。

（二）带宽墙：数据流动的“毛细血管堵塞”

一个更棘手的问题是：算力提升的速度，已经远远甩开了数据传输的速度。这就导致了严重的“带宽墙”——数据在芯片内部、芯片之间、机柜内部乃至数据中心之间的流动，成了整个系统的性能瓶颈。

这个瓶颈是多层级的。在芯片内部，晶体管之间的互联延迟和功耗越来越高；在芯片之间，传统的PCB板载互联早已无法满足AI芯片对高带宽、低延迟的苛刻要求；在机柜内部，服务器之间的互联带宽制约了纵向扩展（Scale Up）的潜力；在数据中心之间，长距离传输的带宽和延迟则限制了横向扩展（Scale Out）和跨区域算力调度的效率。

有测算显示，在当前主流的AI训练集群中，数据搬运所消耗的能源，甚至已经超过了计算本身。如何疏通数据流动的“毛细血管”，降低传输的延迟与功耗，成了AI基础设施必须啃下的硬骨头。

（三）计算墙：高端芯片制造是根本制约

说到底，AI芯片的性能迭代，高度依赖先进制程工艺。而先进制程的命脉，则完全掌握在上游的高端制造设备手中，尤其是EUV（极紫外）光刻机。

目前，全球仅有ASML一家能够生产EUV光刻机，其产能本就有限，还受到严格的出口管制。这直接导致7纳米以下先进制程的产能严重不足，根本无法匹配AI芯片的爆发式需求。以英伟达为例，其H100、H200等高端芯片的出货量，长期受制于台积电的先进制程产能，交货周期动辄数月，甚至长达一年以上。

更严峻的挑战在于，芯片制造是一个高度全球化的精密链条，任何一个环节断裂都会引发连锁反应。从光刻胶、靶材、电子特气等核心原材料，到刻蚀机、沉积设备等关键设备，都存在着不同程度的垄断和供给限制。这使得高端芯片制造能力，成为了AI基础设施产业链中最难突破的“终极瓶颈”。

（四）电力墙：相对可控的短期挑战

相比之下，电力墙的问题反而显得“单纯”一些。AI数据中心是不折不扣的“电老虎”，一个超大型数据中心园区的年耗电量，堪比一座数十万人口的中等城市。目前，全球数据中心总用电量已占全球的2%～3%，且仍在攀升。

但电力问题的本质是基础设施建设，可以通过燃气轮机、燃料电池、光伏等多元能源组合来解决。从长远看，随着可再生能源技术的进步和电网设施的完善，电力供应不太可能成为AI算力发展的中长期最大瓶颈。当然，在局部电网建设滞后的地区，短期的供电压力依然存在，可能会拖慢数据中心的建设步伐。

扩产的“隐形杀手”：设备与材料的全面紧缺

很多人将目光聚焦在芯片本身，但实际上，AI芯片扩产速度不及预期的核心制约，往往来自上游——设备与材料环节的全面短缺，才是真正的“隐形杀手”。

（一）测试设备需求增长迅速

AI芯片的技术升级，直接推高了测试设备的精度和效率门槛。与普通逻辑芯片相比，AI GPU的信号端口数量暴增，会消耗更多测试机的信号通道资源；同时，其晶体管数量激增，对应的测试向量规模和单芯片测试时长也大幅增加。更关键的是，传统消费电子芯片可能只进行抽样测试，但对于动辄价值不菲的AI芯片，必须进行100%的全检，而且通常需要经过多轮测试，以确保整个芯片组万无一失。

在AI算力需求的强力驱动下，叠加存储器市场的爆发，半导体测试设备几乎成了整个设备赛道中间出货增速最快的品类。全球最大的测试设备供应商爱德万测试（Advantest）也印证了这一点，其预计截至2026年3月的财年将创下历史新高，营收预计增长37%，净利润更是有望翻一番以上。

（二）IC载板/封装基板：比芯片更贵的“卡脖子”环节

一个令人意外的事实是：当前英伟达等头部芯片厂商最大的供应链痛点，可能不是芯片本身，而是IC载板（也称封装基板）。这个连接芯片和PCB板的关键部件，负责电气连接和物理支撑。AI芯片对其要求极高——需要更大的面积、更高的布线密度、更好的散热性能和更低的信号损耗，其价值自然也水涨船高。

据测算，在整个封装成本中，IC载板的占比高达50%左右；而在先进的倒装封装中，这一比例甚至能冲到70%—80%。根据所用树脂材料不同，IC载板主要分为BT载板和ABF载板。前者多用于存储芯片，后者则集中于CPU、GPU、FPGA等逻辑芯片。

不完全统计显示，2025年以来，IC载板价格累计涨幅已超过30%。涨价背后有两大推手：一是上游高端玻纤布、铜箔等核心原材料自2025年起持续供不应求；二是2.5D/3D先进封装需求爆发，GPU等采用多芯片堆叠架构，直接推高了载板的面积需求。

不同于普通PCB，IC载板技术壁垒高、工艺复杂，全球高端产能主要集中在欣兴电子、南亚电路等少数台资厂商手中，产能扩张周期长达18-24个月。这意味着，IC载板的紧缺局面，在未来两年内都难以得到根本缓解。

（三）关键特种材料：极度稀缺的“工业味精”

一些用量不大、却至关重要的特种材料，正在成为AI产业链的“致命软肋”。Low-CTE（低热膨胀系数）玻璃纤维、特种铜箔、高端钻针等，就像“工业味精”，虽用量小，但缺了它们，高端IC载板和PCB板根本造不出来。

AI芯片的高功耗特性，要求载板和PCB板必须使用热膨胀系数极低的材料，以防高温工作时变形。同时，由于填料变硬，加工过程中使用的钻针寿命大幅缩短至原来的1/5-1/7，导致钻针需求呈爆发式增长。

这些特种材料技术壁垒极高，全球产能高度集中，扩产难度极大。一旦供给中断，整个AI产业链的运转都可能受到影响。

（四）高端洁净室：被忽视的高壁垒环节

在AI产业链的扩产浪潮中，高端洁净室是另一个被严重低估的高壁垒环节。先进制程芯片和先进封装对生产环境的洁净度要求近乎苛刻——空气中一粒微尘，就可能导致整片晶圆报废。

高端洁净室的建设，不仅是资金密集型，更是技术密集型。从空气净化系统、防静电设施，到温湿度控制、振动隔离，每一个环节都有严苛的标准。目前，全球高端洁净室市场主要由海外厂商主导，其净利率可达20%以上，远高于国内同行。

随着全球AI芯片产能扩张，高端洁净室的需求持续旺盛，成为了产业链中一个确定性极强的高景气赛道。

连接技术的“路线之争”：铜回潮与光电融合

除了算力和扩产瓶颈，数据中心内部的连接技术，也正在经历一场静水深流的变革。铜与光的技术路线之争，以及PCB/载板的技术升级，共同重塑着AI基础设施的连接格局。

（一）铜与光的场景化竞争与替代

长期以来，光模块一直被视作数据中心高速互联的未来。但随着AI算力需求爆发，铜缆技术正迎来一波“回潮”，铜与光在不同场景下形成了互补与替代关系。

短距离（≤7米）：铜缆（特别是AEC有源铜缆）凭借成本低、可靠性高、延迟低的优势，正在全面替代基于激光的光模块。在服务器内部和机柜内部的短距离互联中，铜缆的性价比优势非常明显。

中距离（约30米）：Micro LED光缆成为一种折中方案。它结合了铜缆和光模块的优点，可靠性优于激光光模块，成本也低于传统光模块，适用于机柜之间的中距离互联。

长距离（数据中心间）：传统可插拔光模块与光纤仍是主流。CPO（光电共封）技术被寄予厚望，它能将光引擎和芯片封装在一起，大幅提升带宽并降低功耗，但目前仍面临成本高、可靠性等挑战，大规模商用尚需时日。

值得注意的是，AI数据中心对光纤的采购规模与性能要求，已与传统电信网络拉开量级差距。为满足GPU集群低时延、高带宽的互联需求，G.657.A2等特种光纤需求持续走高。更为前沿的空芯光纤方案也已进入实际部署阶段——它以空气取代传统玻璃纤芯，传输性能显著优化：传输损耗可从常规的0.14dB/km降至0.1dB/km以下，传输时延从5μs/km降至3.46μs/km，同时能耐受更高光功率。

当前，空芯光纤市场参与厂商快速增加，但价格保持相对稳定，单价约3万-4万元/公里，远高于普通光纤。

（二）PCB/载板的技术升级压力

为了满足AI芯片的高带宽需求，PCB和载板技术也在持续升级。目前，主要演进方向集中在n+m结构、玻璃基板以及半加成法（mSAP）工艺。

n+m结构通过增加层数和布线密度来提升带宽能力；玻璃基板凭借更低的热膨胀系数和更优的高频性能，成为未来高端载板的重要方向；mSAP工艺则能实现更精细的线路布线，满足高密度互联需求。这些技术升级，对上游设备、材料和制造工艺提出了全新要求，也带来了新的产业机遇与挑战。

总结

总而言之，AI基础设施产业链正面临多维瓶颈的复杂交织。从算力层面的存储墙、带宽墙、计算墙、电力墙，到扩产层面的测试设备、IC载板、特种材料、洁净室紧缺，再到连接层面的技术路线之争，每一个环节都在深刻影响着AI算力规模化部署的进程。

其中，高端芯片制造能力是最根本的制约，它决定了AI芯片的性能上限与产能规模。而测试设备、高端IC载板、关键特种材料等，则是当前产业链中确定性最强、供需矛盾最突出的环节。放眼未来，AI基础设施的发展将呈现两大趋势：一是铜缆回潮与光电融合的技术演进，不同路线将在各自优势场景中长期并存；二是全球产业链的重构与国产化进程的加速，国内企业在部分细分领域有望实现关键突破。
