晶圆厂如何应对当前关键挑战与竞争

将半导体制造工艺从实验室的试验阶段，成功推向大规模量产，是整个芯片制造流程中最具挑战性的一环。这不仅仅是生产数量的简单倍增，更是对工艺稳定性、可重复性以及整个制造系统鲁棒性的终极验证。在研发与试产阶段，工程师们如同在高度受控的“温室”环境中培育样本，核心目标是验证工艺原理的可行性，所有变量都被精密监控与调整。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

然而，实验室的成功并不能直接等同于量产的成功。大规模制造的核心挑战在于：工艺能否在数千片晶圆、跨越数周乃至数月的时间周期内、在多台生产设备上保持稳定运行，而无需工程师持续进行人工干预与“救火”。这本质上要求构建一个能够“吸收”并管理各种固有变异性的生产系统，而非追求绝对零变异的理想状态。这一挑战在湿法工艺领域，例如化学机械抛光（CMP）后的清洗步骤中，被放大到极致——流体动力学、痕量级污染物控制以及材料界面的微观相互作用，都直接决定了最终的芯片良率与长期可靠性。

接下来，我们将深入剖析从试产到量产过程中，那些最容易被低估的系统性挑战与鸿沟。

中试验证与工艺变异性管理

许多规模化失败的根源，恰恰在于对“中试成功”的片面理解。在中试线上，团队的核心目标是证明工艺“能够工作”：即化学配方有效，缺陷率符合预期，并能制造出功能正常的器件。这类似于在平静的湖面测试一艘船的航行能力。

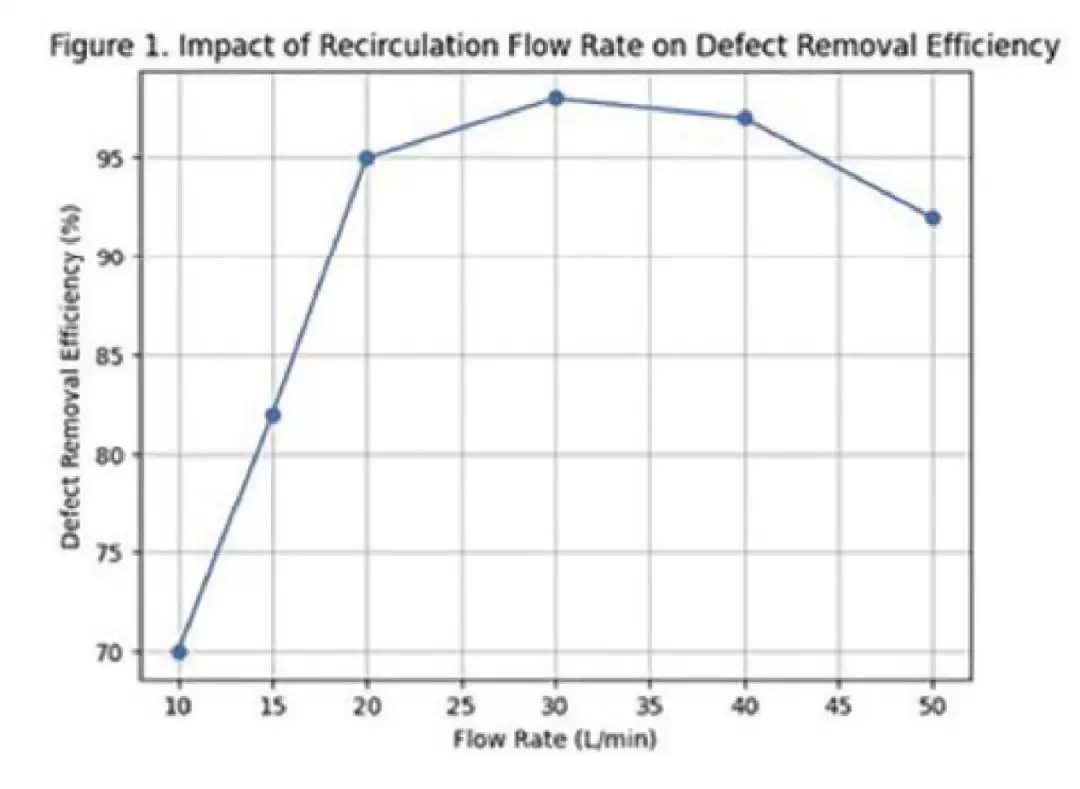

图 1. 混合流量与缺陷去除效率的关系

低于约 15 L/min：由于混合不良，清洗效果不稳定

最佳流量范围 (20–40 L/min)：缺陷去除效率 > 95%

高于约 45 L/min：由于剪切（shear-induced）作用，表面会受到损伤

关键在于，这个平静的测试环境无法模拟真实量产“海洋”中的复杂风浪。原材料批次间的细微差异、不同生产设备机台间的固有偏差、以及工艺参数在长时间连续运行中可能发生的缓慢漂移——这些在研发阶段往往被严格限制或忽略的因素，在量产阶段将成为影响整体良率与一致性的主要变量。

化学机械抛光后清洗工艺便是一个典型例证。在此环节，十亿分之一（ppb）级别的痕量金属污染都可能成为可靠性的“隐形杀手”，导致栅氧层击穿或金属腐蚀等潜在失效。如果工艺设计之初没有为这种持续性的、低水平的污染控制预留足够的工艺窗口与安全余量，那么在中试阶段表现优异的方案，在面临量产环境的持续压力时很可能面临严峻挑战。

这代表着一种根本性的视角转变：在试产阶段，工艺参数是需要精准命中的“目标值”；而在量产中，它们则演变为一系列需要被严格控制的“统计分布”，无论是薄膜厚度均匀性、关键尺寸（CD）偏差，还是缺陷密度。核心目标从“达到标称值”转向了“持续收紧工艺偏差范围”。

湿法清洗工艺对此类变异性尤为敏感。如图1所示，清洗效率对循环流速呈现出高度的非线性依赖关系。这揭示了一个关键的规模化现实：如果不针对大规模生产的具体条件（如更高的吞吐量、更长的运行时间）进行重新优化与验证，单纯地扩大生产规模往往会引入全新的、未曾预见的失效模式。

系统性污染控制与设备匹配挑战

当工艺变异性成为量产常态，污染问题也从偶发的“事件”升级为需要系统性管理的“常态问题”。在试产线上，发现一个污染峰值后，通常可以追溯至某个特定的污染源或操作失误，解决后即可恢复。这套方法在复杂的量产环境中往往失效。

在大规模生产环境下，污染很少是孤立的“事故”。它更像是一种持续的“背景噪声”，通过原材料供应链、化学品储罐、分配管路、过滤系统乃至设备接口等多个潜在环节，以低剂量、持续性的方式注入生产系统。这些微量污染物可能在系统中循环、累积，并最终沉积在晶圆表面，直接转化为可观测的缺陷，影响芯片性能与良率。

因此，面向量产的污染控制，其核心理念必须从“事后检测与反应”转变为“事前预防与设计”。这要求从生产系统设计之初，就致力于从源头最小化污染物的产生、传输和积累机会。具体措施包括采用全封闭的化学品输送系统、消除管路中的流体死角以避免残留、部署高效的多级过滤方案，以及实施连续的在线化学浓度与颗粒监测。

与污染控制同样复杂的是“设备匹配”问题。试产工艺通常在少数几台，甚至是一台性能最优的“黄金机台”上完成开发与调试。但在量产晶圆厂（Fab）中，同一道工序必须在数十台乃至上百台设备上同步运行，而世界上不存在两台完全一致的设备。腔体温度均匀性的微小差异、内部组件状态的细微不同、甚至硬件随使用周期产生的自然磨损，都会导致各机台工艺输出的分布存在差异。

为此，工厂必须依靠建立黄金机台性能基线、执行严格的跨机台工艺校准、并部署先进的工艺控制（APC）系统来拉齐整体性能。但即便如此，设备性能仍会随着生产周期的推进、预防性维护（PM）的进行而发生动态漂移，需要持续的监控与参数补偿。更为复杂的是，产能爬坡本身就会改变设备集群的运行状态——热负载分布变化、耗材消耗加速，原有的工艺窗口可能发生偏移。因此，在试产产能下验证的最优参数，往往需要在量产负荷下进行重新“寻优”与确认。

良率爬坡与规模化生产管理

工艺变异性、系统性污染以及设备差异，所有这些因素的合力，最终都集中体现在那个最关键的制造指标上：良率。在量产中，良率不是一个可以一劳永逸“达到”的静态数字，而是一个需要持续监控、通过深入理解并控制缺陷产生机制来动态维护与提升的过程。

在先进制程节点，良率损失很少源于单一的“致命”问题。更多时候，它是颗粒污染、金属杂质、化学残留物、以及工艺引起的表面损伤或图形变形等多种因素交织作用的结果，并且这些因素往往分布在多个看似独立的生产步骤中。真正的挑战不仅在于通过检测工具发现缺陷数量的上升，更在于对缺陷根源进行准确的“归因分析”。在线缺陷检测系统能够提示缺陷密度的变化，但如果错误判断了其物理根源，后续的工艺优化努力就可能事倍功半，甚至南辕北辙。

在湿法清洗工艺中，这种误判尤为常见。一部分被检测系统标记为“颗粒”的缺陷，其真实元凶可能根本不是固体污染物，而是工艺流体中产生的微气泡。这些微气泡附着在疏水性的晶圆表面，在后续的干燥阶段破裂，留下微小的残留物，在扫描电子显微镜（SEM）下观察时，其形貌与固体颗粒缺陷非常相似。如果机制识别错误，一味地升级过滤器或追求更高的化学品纯度，可能投入巨大成本却收效甚微。

因此，量产阶段的良率提升工程，与其说是追求缺陷总数的普遍性下降，不如说是精准地识别、隔离并控制那少数几个导致工艺变异和缺陷产生的主要物理与化学机制。

从更宏观的制造系统视角看，从试产到量产的过渡，本质是从“优化单个工艺步骤的性能”转向“集成并优化一个稳定、可靠且高效的生产系统”。在试产阶段，性能优劣主要看局部工艺在受控条件下的极限表现。而在量产中，整体性能取决于工艺配方、生产设备、材料供应链以及过程控制系统之间复杂的交互作用与协同。任何一个接口引入的微小变异，都可能在系统中传播、耦合并被放大，且这种传播往往具有隐蔽性和延迟性。材料差异会影响工艺的敏感度，设备差异会放大参数偏差，而生产反馈与调整的延迟则会显著拉长问题解决周期（MTTR）。正是这些系统组件间的复杂交互作用，而非任何一个孤立的工艺参数，在根本上决定了芯片制造最终的稳定性、良率与成本。

面向制造的设计与早期规划

综上所述，一个清晰的结论是：工艺的规模化能力不能等到工艺开发完成、准备转移至产线时才去考虑。在过度理想化的实验室条件下验证的工艺，一旦投入充满变异性的真实量产环境，其固有的不稳定性与脆弱性便会暴露无遗。

避免“量产悬崖”或良率爬坡困境的最佳策略，是从研发与工艺设计伊始就秉持“为制造而设计”的理念。这意味着在工艺开发阶段，就要尽可能在接近实际量产的条件（如使用量产机台、考虑材料批次差异）下进行关键验证，主动将材料和设备的预期变异性纳入工艺窗口设计，并将配套的工艺控制策略（如测量点、控制模型）与工艺配方进行同步定义与开发。如果这些面向制造的要素引入得太晚，产能爬坡周期将被大幅拉长，良率稳定之路也会变得异常艰难且成本高昂。

随着半导体制造持续迈向更先进的埃米级制程，工艺对变异性的容忍度正在急剧收窄。更微小的特征尺寸使得芯片对极微量污染和微小的工艺漂移变得无比敏感；更复杂的材料堆叠与三维结构则引入了更多必须被精细调控的界面相互作用与应力管理问题。这一切的结果是，制造性能越来越依赖于工艺、设备、计量与控制等子系统之间更紧密的集成，以及更快速、更智能、更自适应的过程控制能力。制造的误差边际已薄如蝉翼，一项技术能否在生产条件下保持稳定与可控，已成为其能否成功实现商业化应用的首要制约因素。

归根结底，规模化是检验一项半导体制造技术是否真正成熟的终极试金石。决定其商业成败的，并非它在受控的实验室环境中能否工作，而在于它能否在不同的生产设备上、跨越漫长的时间周期、在规模化生产所带来的持续压力与变异性下，实现持续、稳定、可靠且经济高效的运行。这种深植于制造系统内部的固有稳定性与鲁棒性，才是一项半导体技术能够真正走向大规模制造、赢得市场的坚实基石。
