铠侠BiCS FLASH技术解析3D存储发展历程与未来趋势

在数字世界的每一次数据存取与存储背后，都有一项核心技术作为基石——闪存。聚焦于3D NAND闪存领域，铠侠（KIOXIA）的BiCS FLASH技术无疑是定义行业标准、驱动产业持续创新的标杆。它不仅是一项存储技术，更是一场从二维平面到三维立体的存储革命，从根本上重塑了我们获取、保存和处理数据的方式。本文将深入解析BiCS FLASH技术的发展历程，揭示这项创新如何从概念走向现实，并持续引领存储技术的未来方向。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

要深刻认识BiCS FLASH技术的价值，首先需要理解其本质。简而言之，BiCS FLASH是铠侠（原东芝存储器）自主研发的3D NAND闪存技术，其全称“Bit Cost Scalable FLASH”意为“比特成本可扩展闪存”。其核心理念在于“垂直拓展”：通过将存储单元在垂直方向上层叠堆栈，从而突破传统2D平面NAND闪存的物理密度极限。这一设计不仅实现了存储容量的指数级增长，持续降低了每比特存储成本，更在性能、可靠性与功耗之间取得了卓越平衡，为从消费电子到企业级数据中心的广泛应用提供了坚实高效的存储基础。

在BiCS FLASH问世之前，业界主要依赖2D平面NAND技术，通过在单一硅片平面上微缩单元尺寸、增加单元数量来提升容量。然而，当制造工艺逼近10纳米以下时，物理极限成为巨大障碍：单元间干扰加剧，电荷泄漏问题凸显，数据可靠性下降，制造成本不降反升。行业迫切需要新的技术路径，而“垂直堆叠”的3D NAND概念成为了破局关键。BiCS FLASH正是在这一行业瓶颈期中应运而生的解决方案。

技术的起源可追溯至2007年。当时，铠侠的前身东芝存储器的研发团队，在VLSI国际研讨会上首次提出了BiCS 3D NAND的核心架构构想。这一构想的灵感直接而富有革命性：既然二维平面空间已无法容纳更多存储单元，那么就向三维立体空间寻求突破。如同建造摩天大楼，将存储单元一层层垂直堆叠起来。这一前瞻性思路，为后续十多年的3D NAND技术演进奠定了根本方向。

然而，从概念验证到大规模量产的道路充满挑战。如何实现高精度、高一致性的垂直堆叠工艺？如何确保多层结构间电气连接的稳定性？如何控制复杂制程中的误差？这些难题都需要逐一攻克。经过长达七年的潜心研发与技术突破，铠侠在2014年成功验证了24层堆叠的BiCS FLASH原型，成为全球首家实现可量产3D NAND架构的公司。2015年，以“BiCS FLASH”为品牌的48层TLC（三阶存储单元）产品正式投入商用，这不仅标志着3D NAND闪存时代的全面开启，也实质上宣告了2D平面NAND主导时代的落幕。

持续迭代：从技术领先到定义行业标准

自2015年实现商业化以来，BiCS FLASH技术便开启了一场持续创新的马拉松。截至2025年，其技术已演进至第十代，堆叠层数从最初的48层一路攀升至惊人的332层，位密度、接口速度、能效比等关键指标均实现了跨越式提升。这些成就源于对“容量、成本、性能、可靠性”这四大存储核心命题的精准把握与不懈突破。

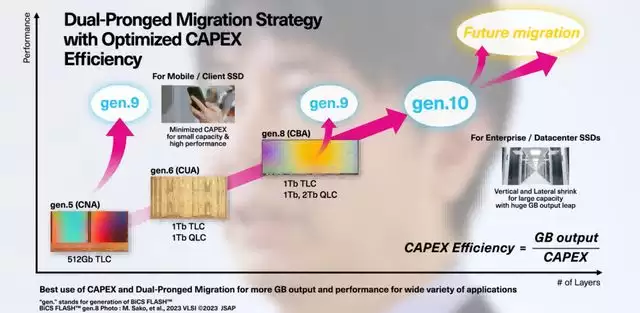

最直观的进步体现在堆叠层数与存储密度上。从第一代48层，到第三代突破百层大关（112层），再到第八代采用创新架构的218层产品，每一次层数跃进都伴随着存储位密度的显著提升。例如，第八代产品的位密度达到了当时200层以上技术节点的领先水平。而最新的第九代与第十代技术，则采用了双轨并行发展策略，精准匹配不同细分市场的需求。 第九代技术延续了成熟的架构，侧重于成本优化与稳定供应，主要面向智能手机、客户端固态硬盘等市场。第十代技术则实现了里程碑式的突破：堆叠层数大幅提升至332层，位密度较第八代提升约59%，达到约36.4Gb/mm²的行业顶尖水准。同时，配合Toggle DDR6.0接口与SCA协议，接口速度提升至4.8Gbps，并通过PI‑LTT低功耗技术显著降低了数据传输能耗，全面契合人工智能与数据中心对高存储密度、高带宽、低功耗的极致要求。

架构革命：CBA与CBL创新

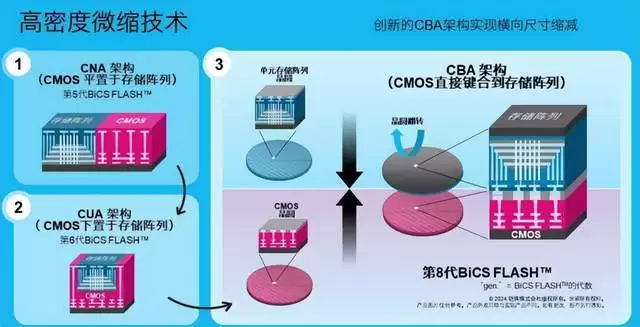

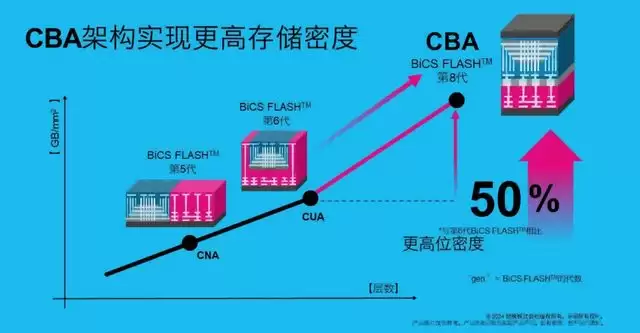

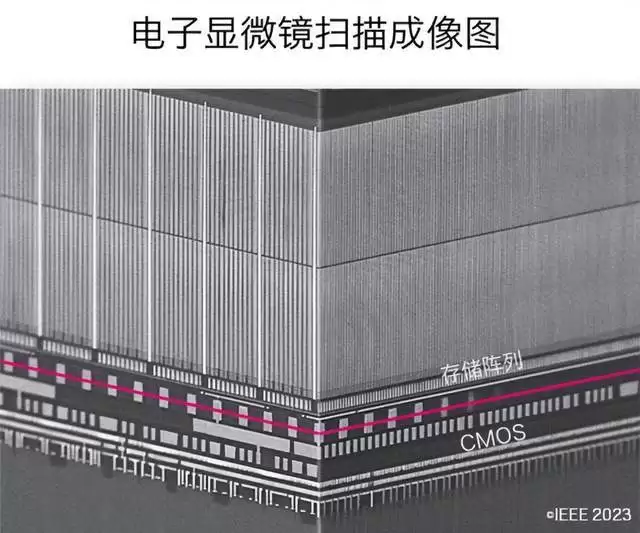

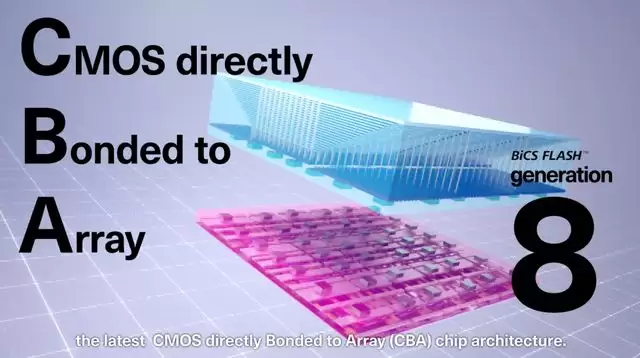

除了堆叠层数的增加，架构创新是驱动BiCS FLASH性能跃升的另一大引擎。在传统3D NAND架构中，存储单元阵列和外围CMOS控制电路集成在同一晶圆上，两种工艺相互制约，难以各自发挥最优性能。铠侠在第八代BiCS FLASH中引入的CBA（CMOS Directly Bonded to Array）架构，彻底改变了这一局面。 CBA架构的精髓在于“分而治之，合而为一”：将存储阵列和CMOS控制电路分别在两片独立的晶圆上，采用各自最优化的工艺进行制造，然后通过高精度晶圆键合技术将它们贴合在一起。这样，存储阵列可以专注于增加堆叠层数以提升容量，而CMOS电路则可以采用更先进的制程来提升运算速度与控制效率。

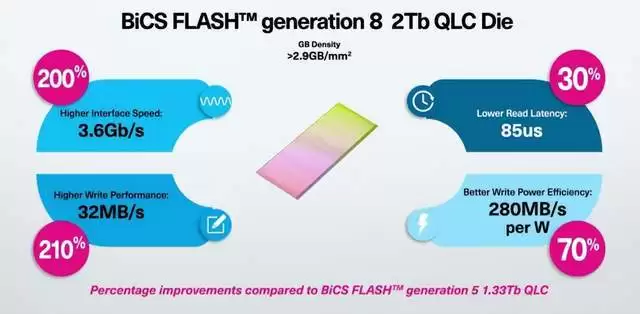

其效果立竿见影：芯片面积缩小超过15%，存储密度得到提升；CMOS电路性能优化，信号传输速度提升30%以上；接口速度得以持续攀升；同时，写入性能提升20%，读取延迟降低10%，写入能耗降低30%。在此基础之上进一步优化的CBL（Crossed Bit Line）架构，通过革新布线方式，使芯片尺寸再减少12%，并提升了感测放大器的性能。

单元技术的演进与平衡

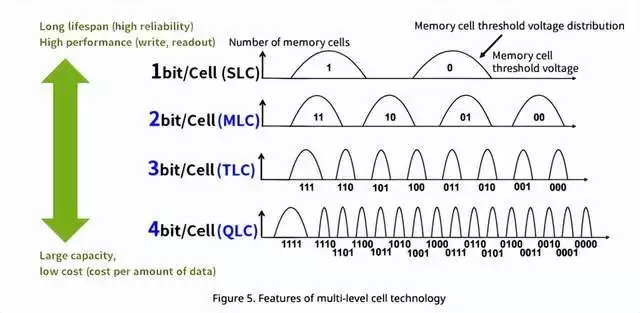

在存储单元技术方面，铠侠也稳步推进，在存储容量、使用寿命与制造成本之间寻求最佳平衡点。TLC（每单元存储3比特）作为当前市场主流，提供了可靠的性能与容量平衡。QLC（每单元存储4比特）则显著提升了单芯片存储容量，降低了单位比特成本，已成为大容量、高性价比固态硬盘的核心，例如铠侠的EXCERIA G3 VC10入门级PCIe 5.0 SSD便采用了QLC颗粒。而面向未来的PLC（每单元存储5比特）技术已在实验室完成验证，旨在满足超大规模数据中心对极致存储密度的需求。

赋能千行百业：从移动设备到云端数据中心

持续的技术创新，为BiCS FLASH带来了高密度、高性能、高可靠、低功耗、低成本的核心优势。这些优势使其得以深入渗透数字经济的各个层面，从我们日常使用的智能设备到支撑全球计算的数据中心。

在个人消费电子领域，BiCS FLASH是智能手机、笔记本电脑、游戏主机存储升级的关键推动者。高存储密度满足了用户对数百GB乃至数TB容量的需求，高性能则确保了应用加载、4K视频剪辑和大型游戏运行的流畅体验。例如，搭载BiCS FLASH的UFS 4.0存储芯片为高端智能手机带来疾速响应；EXCERIA PRO G2 VE10旗舰PCIe 5.0 SSD的读取速度高达14900MB/s，成为内容创作者和游戏玩家的得力工具；而高性价比的QLC SSD则让大容量存储普及到更多主流笔记本电脑中。

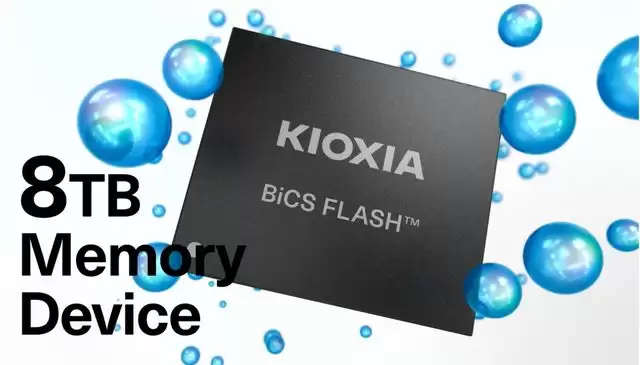

在企业级与数据中心市场，BiCS FLASH的作用更为关键。生成式人工智能、大数据分析催生了海量数据存储与高速访问需求。332层堆叠技术、8TB单封装容量支撑起高达245TB的企业级SSD；4.8Gbps的高速接口满足了AI模型训练时的高带宽要求；低功耗特性则直接降低了数据中心的运营成本与碳排放。铠侠的LC9系列企业级QLC SSD，正与多家云服务提供商和数据中心合作，加速AI基础设施的部署。 值得一提的是，铠侠与NVIDIA的战略合作，将存储与AI计算进行了深度整合。针对NVIDIA Storage‑Next架构，铠侠推出了搭载XL‑FLASH存储级内存技术的GP系列超高IOPS SSD，可作为GPU HBM的高效扩展层，大幅提升小粒度数据随机访问效率。同时，LC9系列QLC SSD提供高达245.76TB的容量，以更低的总体拥有成本（TCO）支撑海量数据存储。两者形成高低搭配，完整覆盖了AI工作流从热数据到冷数据的全场景存储需求。 在要求严苛的车载电子与工业控制领域，BiCS FLASH凭借其高可靠性、宽温工作范围与低功耗特性站稳了脚跟。无论是智能网联汽车需要处理的海量传感器数据与高清娱乐内容，还是工业设备在恶劣环境下所需的长期稳定运行，BiCS FLASH都能提供坚实的存储保障。

行业标杆与未来技术蓝图

经过十余年的发展，BiCS FLASH已不仅是铠侠的技术名片，更成为全球3D NAND闪存行业的技术参照系。从概念开创者到市场的重要参与者与领导者，铠侠凭借其完整的技术路线图和丰富的产品矩阵，持续影响着全球存储产业的格局。目前，其BiCS FLASH技术在全球市场份额中位居前列，并广泛应用于各大知名品牌的存储产品中。

展望未来，随着数字经济的深化，特别是生成式AI、物联网（IoT）的爆发式增长，对存储技术提出了更高要求。BiCS FLASH的未来发展蓝图已然清晰： 首先，向更高存储密度进军。计划突破400层堆叠，冲击40Gb/mm²以上的位密度，以满足超大规模数据中心和AI大模型对极致存储容量的需求。封装工艺的持续优化，如探索双子塔式堆叠等先进封装技术，也将进一步提升单封装容量。 其次，架构与性能持续升级。深度优化CBA与CBL架构，目标是将接口速度提升至6Gbps以上，以匹配PCIe 6.0等新一代接口标准，满足未来AI计算与超级计算机的带宽需求。同时，通过电路设计和单元结构的持续优化，不断追求“更高性能、更低功耗”的目标。 第三，深化特定场景融合。在车载、物联网、AI等特定应用领域，开发更具针对性的定制化存储解决方案。例如，为自动驾驶系统提供符合车规级高可靠性的车载存储，为海量物联网设备提供超低功耗的微型化存储。同时，探索XL-FLASH、OCTRAM等新型存储介质技术，与BiCS FLASH形成技术组合，为未来的异构计算架构提供全栈式存储支持。

回望发展历程，BiCS FLASH的演进史是一部不断打破物理极限、持续定义行业标准的创新史诗。它从一项突破性的技术构想，成长为支撑数字世界的核心存储基石。对铠侠而言，“记忆提升世界”的企业使命正通过这项技术不断践行。而对于我们每个人，BiCS FLASH或许隐匿于各类电子设备之中，无声无息，却坚实承载着数字时代的每一次进步与全球连接。这场由立体堆叠技术引发的存储革命，远未到达终点，它的下一篇章，正在更高效、更智能、更无处不在的数据未来中徐徐展开。
