中微赛尔S-W工艺成功验证 实现12英寸Micro LED晶圆量产

成本高企、生产效率不足、性能潜力受限——这三大行业瓶颈，长期制约着Micro LED技术实现规模化商业应用。如今，转机在北京海淀悄然浮现。北京中微赛尔科技有限公司凭借其独创的“S-W”量产关键工艺取得重大突破，成功完成了覆盖红光、绿光、蓝光全色系的12英寸Micro LED晶圆重构。这一里程碑式的进展，直指行业核心痛点，为大幅降低制造成本、提升生产良率、释放芯片性能提供了切实可行的技术路径，更为实现下一代高良率、低成本单片全彩Micro LED的量产奠定了坚实的工艺基础。

一、行业根本矛盾：发光材料与驱动电路的“尺寸错配”难题

要深刻理解此项突破的价值，首先需厘清Micro LED制造中的一个根本性矛盾。简而言之，Micro LED制造可类比于构建一个超微缩的“发光单元”阵列：它既需要高性能的Ⅲ-Ⅴ族化合物半导体外延片作为“发光体”，也需要精密的硅基CMOS晶圆作为“驱动控制面板”。二者必须精准键合才能正常工作。

然而，当前产业面临一个现实困境：高性能发光材料外延片的主流生产尺寸仍停留在4英寸或6英寸，而先进的硅基驱动电路制造早已全面进入12英寸晶圆时代。这就如同试图将一批标准接口的“灯泡”，安装到尺寸完全不符的“灯座”上，存在严重的兼容性问题。

面对这种“尺寸错配”，行业传统方案只能做出妥协：要么将12英寸驱动晶圆切割成小片以适应发光材料尺寸，但这会导致高达20%以上的边缘材料浪费，推高成本；要么退而采用折中的8英寸兼容方案，但这仍无法彻底解决材料利用率问题，且在红光Micro LED等关键性能指标上存在局限。无论哪种路径，都意味着成本居高不下与性能难以最优。

二、创新破局：“S-W”工艺实现12英寸硅基发光层原位重构

中微赛尔的解决方案，是从工艺底层重构技术范式。公司基于其深厚的chip-wafer晶圆重构技术积累，创新性地开发出“S-W”量产关键工艺。该工艺的核心突破在于，它跳出了对天然发光晶圆尺寸的依赖，转而直接在标准的12英寸大尺寸硅基驱动晶圆上，高效、高良率地重构出高性能的Micro LED发光层。

可以这样形象理解：传统思路是寻找尺寸匹配的“灯泡”去适配“灯座”，而“S-W”工艺则是在业界通用的标准“灯座”（12英寸CMOS驱动背板）上，直接“生长”或“重构”出完全匹配、性能优异的“灯泡”阵列。由此，发光材料与驱动电路在尺寸上实现了完美统一，使得后续的巨量转移、键合及封装等制程，可直接在成熟的12英寸半导体产线上进行一体化流片生产，从根源上破解了长期困扰行业的尺寸不匹配难题。

S-W 工艺实物（中微赛尔独创）

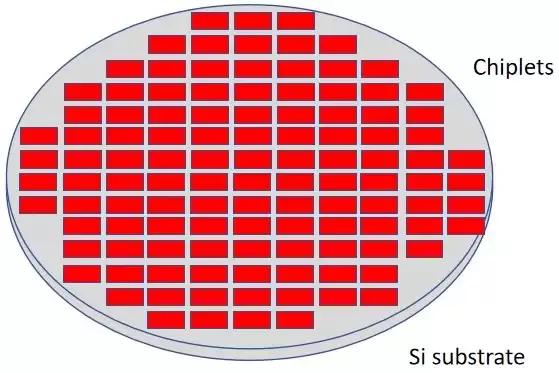

S-W 工艺示意（中微赛尔独创）

三、“S-W”工艺引发的全方位技术升级

这项底层工艺革新，为Micro LED制造带来了链式反应般的全面提升：

更先进的制程节点兼容性： 全面兼容12英寸晶圆标准，意味着能够无缝对接全球最先进的半导体制造设备与工艺，为制造更高像素密度、更复杂集成度的Micro LED芯片打开了技术天花板。

显著提升的生产效率与成本优势： 晶圆尺寸从6/8英寸升级至12英寸，单片晶圆可产出的芯片数量呈指数级增长，单位芯片的制造成本得以大幅摊薄，为Micro LED终端产品降价普及创造了核心条件。

更高的集成良率与产品一致性： 由于发光层与驱动背板在尺寸和工艺上完美匹配，在关键的巨量转移和晶圆级键合环节兼容性极佳，有效减少了集成缺陷，从而显著提升了整体生产良率和产品性能一致性。

强大的量产能力基石： 工艺中创新应用的芯片组（Chiplet）式高效转移技术，极大地提升了巨量转移的速度和精度，为未来百万级乃至千万级像素阵列的规模化量产铺平了道路。

四、DRSP像素架构：赋能下一代单片全彩Micro LED显示

在攻克了制造基座的难题后，中微赛尔进一步瞄准了显示技术的终极目标之一：高性能单片全彩Micro LED。这意味着将红、绿、蓝三原色发光单元高效集成于单一芯片内，实现更轻薄、更可靠、色彩更纯净的终极显示效果。

为此，公司同步开发了专为“S-W”工艺优化的DRSP像素架构。随着“S-W”工艺的成熟与验证，DRSP架构的开发获得了强大的底层支撑。与业内现有技术方案相比，DRSP架构展现出多重竞争优势：

制程更简化，成本更具竞争力： 该架构减少了驱动衬底的键合次数，简化了工艺流程，直接带来了生产良率的提升和复杂工序带来的成本下降。

结构更优化，光提取效率更高： 其彩色像素排布更为紧凑，有利于集成微透镜（Micro-Lens）等光学结构，从而提升光提取效率，整体出光效率预计可提升5%以上。

有效弥补红光性能短板： 通过架构设计优化，使红光发光区域面积最大化，巧妙规避了传统红光Micro LED因“尺寸效应”导致的效率下降问题，有望使最终全彩产品的亮度达到行业平均水平的1倍以上。

设计灵活，实现性能最优平衡： 发光层结构可根据不同发光材料的特性及终端产品的亮度需求进行定制化设计，从而在发光效率、器件寿命、亮度均匀性等多个关键指标间取得最佳平衡，实现综合性能的全面跃升。

五、开启万亿级Micro LED终端应用生态

12英寸Micro LED晶圆重构及“S-W”量产关键工艺的成功验证，其战略意义远超单项技术突破。它实质上是为Micro LED技术从研发试产走向大规模商业化应用，拆除了最关键的一道壁垒——经济可行的高良率量产。

一旦成本和量产瓶颈被突破，Micro LED所固有的高亮度、超高对比度、超长寿命、低功耗、快响应等卓越特性将得到全面释放。其应用生态将迎来爆发式增长，从近在眼前的智能手表、AR/VR头显、高清微显示设备，到未来的共封装光学（CPO）、生物医疗传感、车载透明显示、光计算与存储，乃至下一代空间通信等前沿科技领域，都将迎来革命性的硬件平台升级。

可以说，中微赛尔正以其自主核心的“S-W”工艺与DRSP架构等创新技术，持续推动全球Micro LED产业跨越从“技术可行”到“市场可及”的关键鸿沟，为显示产业乃至整个电子信息产业的下一代变革，注入来自中国创新的强劲驱动力。
