Mermaid流程图在线制作指南 零代码实时协作轻松上手

还在为绘制专业流程图而烦恼吗？传统拖拽式绘图工具操作繁琐、修改困难，一旦流程变更，更新维护更是耗时耗力。有没有一种方法，能像编写代码一样高效“编写”流程图，并轻松嵌入各类文档、实现实时协作？答案就是 Mermaid 图表语言。本文将为您全面解析 Mermaid 流程图，并推荐几款优秀的在线生成工具，助您大幅提升绘图效率。

1. Mermaid流程图是什么？

简单来说，Mermaid 是一种基于文本的图表描述语言与生成工具。其核心理念极具创新性：用户只需使用类似 Markdown 的简洁语法编写代码，系统即可自动将其渲染为标准、美观的流程图、时序图等多种图表。您无需打开任何复杂的图形设计软件，在纯文本编辑器中即可完成创作。

例如，一个包含条件判断的简单流程，用 Mermaid 语法可以这样描述：

graph TD
    A[开始] --> B{是否通过}
    B -->|是| C[继续流程]
    B -->|否| D[结束]

这段代码会被自动转换为一目了然的流程图。这种“文本即图表”的模式，对于程序员、产品经理、技术文档工程师而言，堪称效率革命。它能够无缝嵌入 Markdown 文件、协作文档（如 Notion、语雀）乃至代码仓库，实现图表与文档内容的原生融合与版本同步。当流程需要迭代优化时，仅需修改文本代码，图表便会自动更新，彻底解决了“图文分离”带来的维护难题。

2. Mermaid流程图的核心优势有哪些？

为何 Mermaid 能在技术社区与团队协作中迅速普及？其核心优势主要体现在以下几个方面：

• 文本驱动，高效直观：彻底告别鼠标拖拽，用纯文本精准描述逻辑结构。这对于习惯键盘操作的开发者以及使用 Markdown 写作的创作者来说，学习成本低，编辑修改极其便捷。
• 无缝嵌入，随处可用：生成的图表可轻松嵌入 GitHub、GitLab、Confluence、Notion、Obsidian 等众多支持 Markdown 或特定渲染插件的平台，真正实现“一次编写，多处展示”。
• 自动布局，样式可定制：无需手动调整图形对齐与连线走向，Mermaid 引擎会自动完成智能排版。同时，它支持通过预设主题或自定义 CSS 来调整颜色、字体、线条样式，在保持统一性的同时兼顾个性化需求。
• 一专多能，图表全家桶：Mermaid 的功能远不止于流程图。它同时支持时序图、类图、状态图、甘特图、饼图、象限图等，几乎覆盖了软件开发、项目管理和技术沟通中的所有常用图表类型，用一套语法解决多种绘图需求。

3. Mermaid流程图怎么生成？

了解了 Mermaid 的概念与优势后，接下来是实践环节。生成一个 Mermaid 流程图通常只需三个简单步骤：

第一步：编写 Mermaid 代码

这是最核心的步骤。您需要依据 Mermaid 的语法规则，用文本清晰定义流程的节点与走向。如上文示例，通常以 graph TD（表示方向为自上而下）或 graph LR（表示方向为从左到右）声明开始，随后定义节点及其连接关系。

第二步：选择渲染工具

代码编写完成后，需要借助工具将其“可视化”。主要途径有两种：

• 在线编辑器：最为快捷的方式，打开网页即可使用。例如官方的 Mermaid Live Editor，将代码粘贴至左侧编辑区，右侧即可实时预览渲染结果。
• 本地编辑器或集成平台：许多现代化的 Markdown 编辑器（如 Typora、VS Code 配合插件）以及笔记软件（如 Notion、语雀）已内置 Mermaid 渲染支持，在预览模式下可直接查看图表。

第三步：预览与导出

在编辑器中，图表会随代码修改而实时渲染。确认无误后，您可以选择将其导出为 PNG、SVG 等通用图片格式，或直接复制渲染后的图表代码嵌入到目标文档中。其中，SVG 作为矢量格式，放大无损清晰度，非常适合用于技术文档和演示文稿。

4. Mermaid流程图在线生成工具推荐

工欲善其事，必先利其器。虽然许多平台都支持 Mermaid，但专业的在线工具在功能完整性和使用体验上往往更胜一筹。以下几款工具各具特色，您可以根据自身核心需求进行选择。

（1）boardmix博思白板

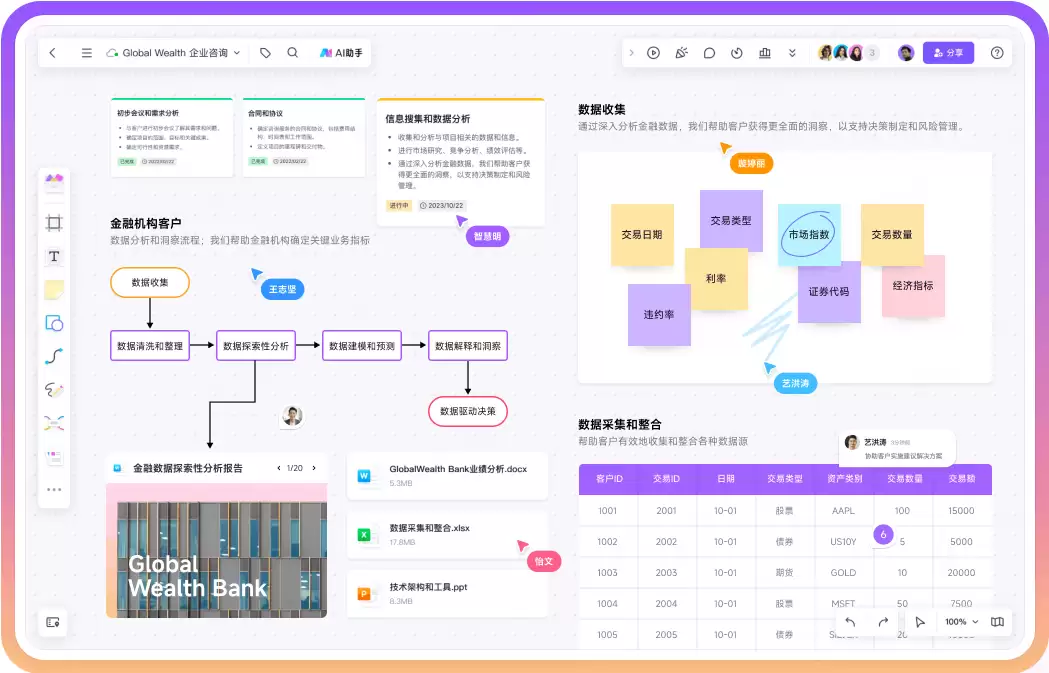

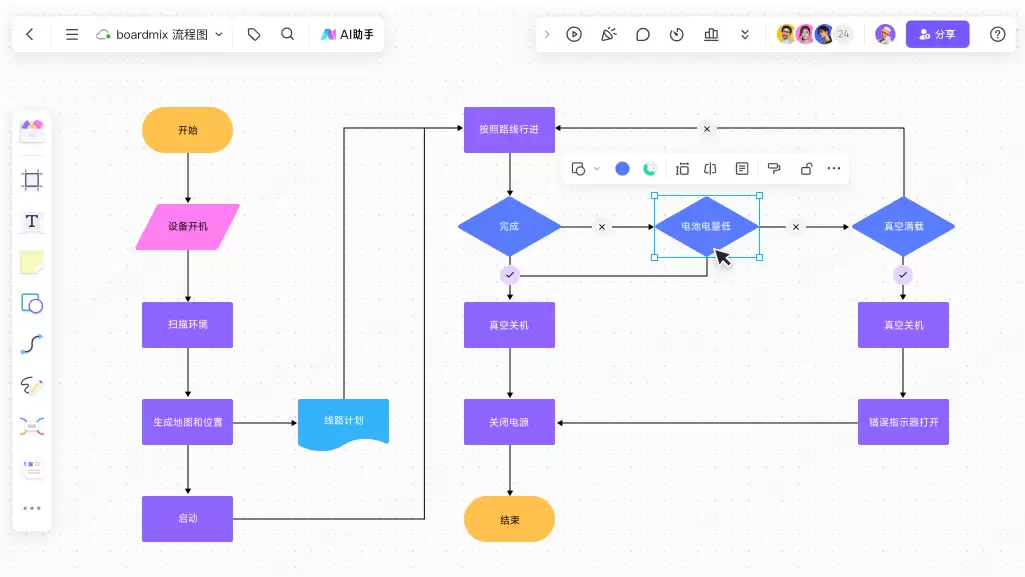

boardmix 的突出特点在于其深度融合了代码编辑的严谨性与白板协作的灵活性。它不仅仅是一个 Mermaid 渲染器，其内置的 AI 助手能够根据您的自然语言描述，智能生成准确的 Mermaid 代码，显著降低学习门槛。生成的流程图将直接呈现在一个无限大的在线白板上，您可以自由拖拽布局，或与思维导图、便签、文档等其他元素进行组合创作。

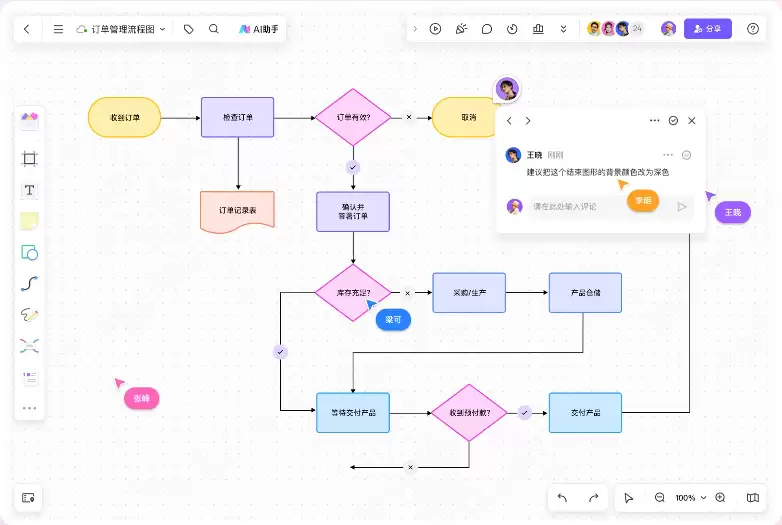

对于团队协作场景，其优势尤为明显：支持多人实时在线编辑、评论批注，并具备版本历史回溯和精细的权限管理功能。完成后的流程图可轻松导出为 PDF、SVG、图片等多种格式，完美契合 Markdown 文档工作流，特别适合需要跨部门协同和项目文档整合的团队使用。

（2）Mermaid Live Editor（官方编辑器）

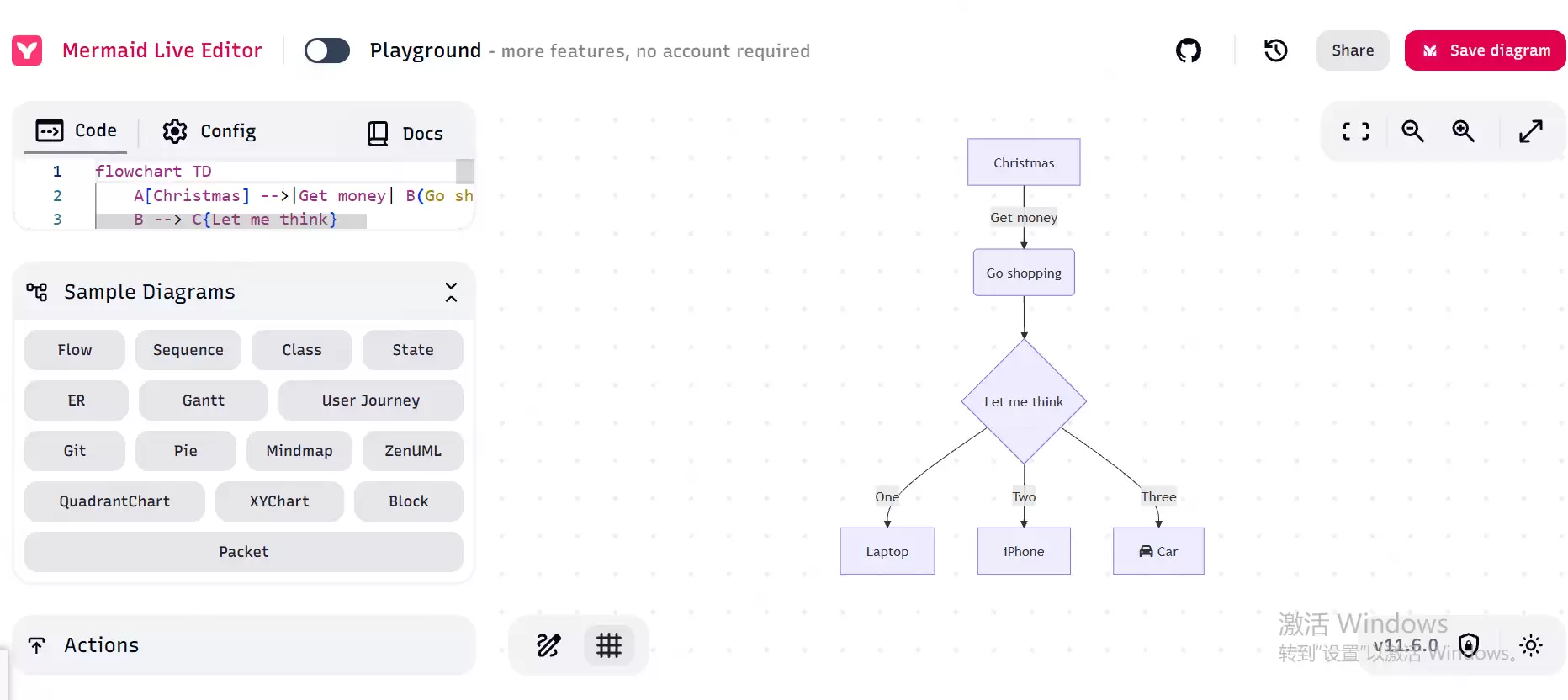

这是由 Mermaid 项目官方维护的在线编辑器，堪称 Mermaid 的“官方演练场”。界面设计极其简洁直观，左侧编写代码，右侧实时预览，真正做到所见即所得。它提供了丰富的官方语法示例，覆盖流程图、时序图、甘特图等所有图表类型，非常适合初学者快速学习和验证语法。支持一键导出 PNG 或 SVG 格式，是追求纯粹、快速、免登录体验用户的理想选择。

（3）Lucidchart

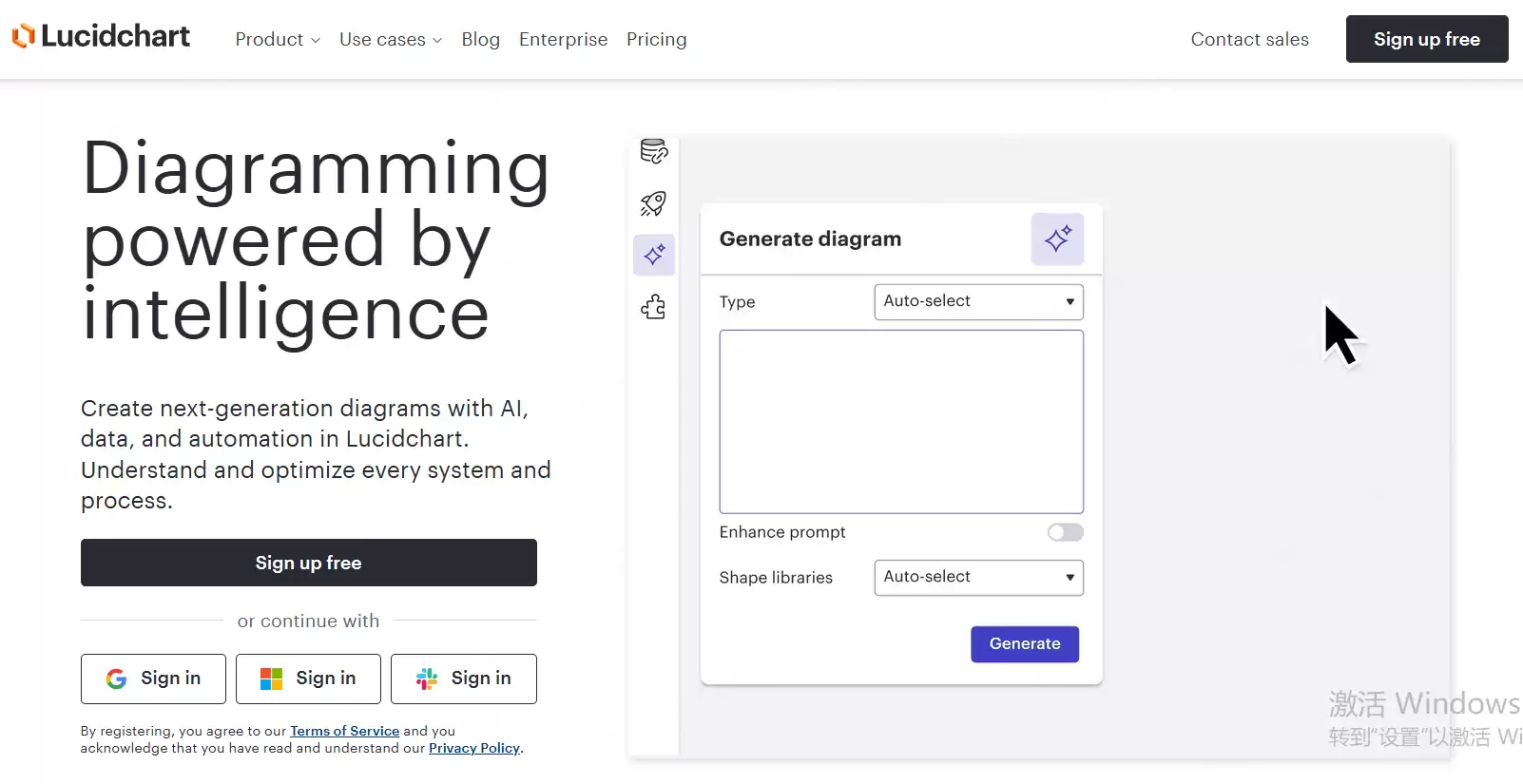

作为老牌的专业图表绘制工具，Lucidchart 对 Mermaid 语法的支持体现了其强大的兼容性。您可以直接在 Lucidchart 中写入 Mermaid 代码生成基础图表，并利用其强大的图形编辑、样式调整和团队协作功能进行深度美化与加工。其云存储、实时协作和丰富的模板库，非常适合对图表美观度、专业性和企业级协作有较高要求的团队。您甚至可以将 Mermaid 图表导入到已有的复杂设计中进行融合，灵活性极高。

（4）Mermaid Chart

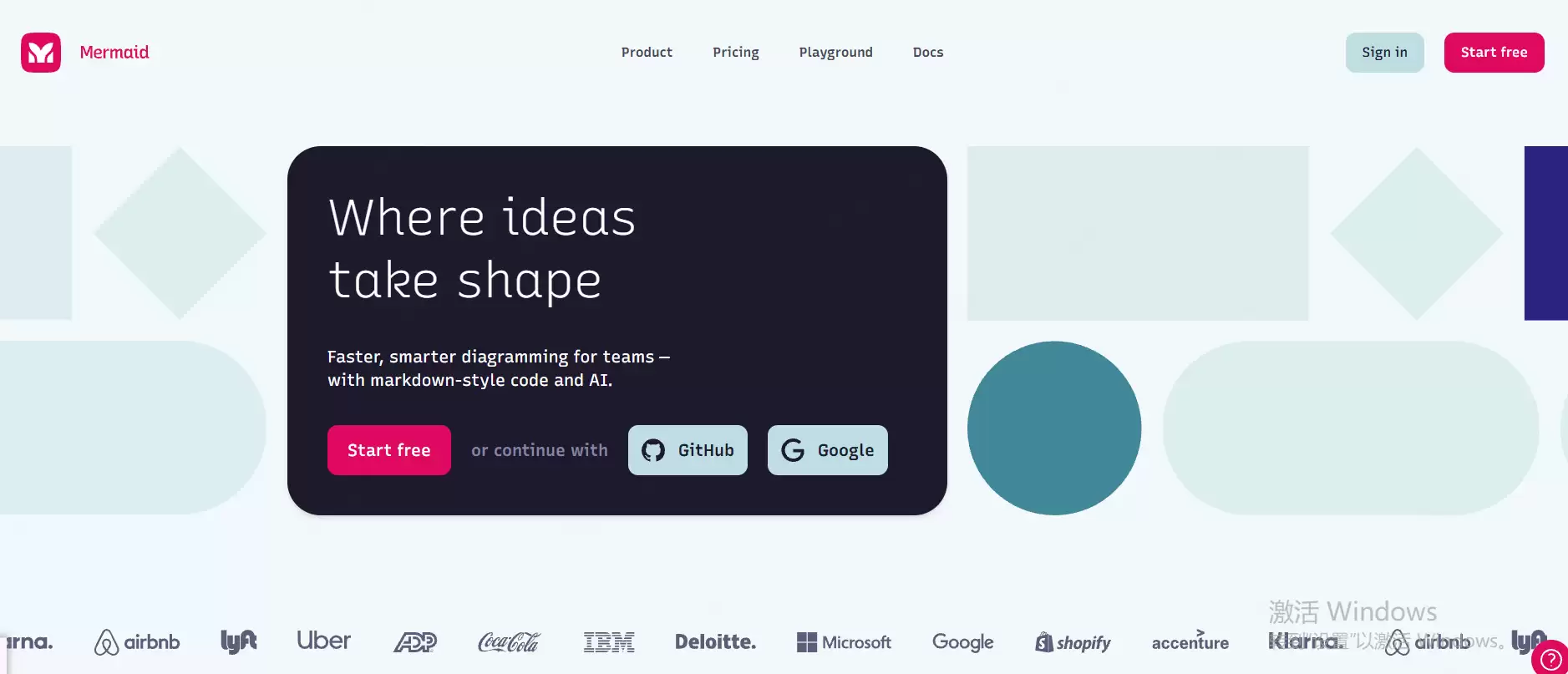

这是 Mermaid 官方生态下的另一款产品，定位更侧重于生产精美、可发布的图表。除了支持所有标准图表类型，它还提供多种特色主题（如手绘风格），能让技术架构图呈现更亲和、更具创意的视觉效果。该工具内置了超过20万个图标库，样式自定义能力强大。生成的图表可以便捷地嵌入网站或文档，也支持通过链接分享。如果您需要绘制复杂的系统架构图、网络拓扑图，并希望其具备出色的视觉表现力，Mermaid Chart 是一个绝佳选择，其免费版本已提供相当丰富的功能。

工具选择建议总结

简单来说：若您需要 AI 智能生成、强大的白板协作及团队项目管理功能，boardmix博思白板是综合性最佳选择。若只想快速验证想法或绘制简单图表，Mermaid Live Editor最为直接高效。对于注重图表专业美观度和深度企业级协作的用户，Lucidchart功能更为全面。若追求图表的视觉表现力与特殊风格（如手绘风），并用于展示复杂架构，Mermaid Chart更能满足您的需求。

5. Mermaid流程图生成常见问题与解决方案

在实际应用，特别是团队协作过程中，可能会遇到一些典型问题。以下提供清晰的解决思路。

（1）导出的流程图图片模糊怎么办？

这通常是因为导出了位图格式（如 PNG）且分辨率设置不足。最可靠的解决方案是优先导出为 SVG 矢量格式。SVG 基于数学方程绘制，可无限放大而不失真，完美适用于高清打印、大屏演示和网页高清嵌入。

（2）团队多人协作时如何避免编辑冲突？

在支持实时协作的工具（如 boardmix）中，通常采用“光标实时显示”与“区域编辑锁定”机制。当一位成员正在编辑图表的特定部分时，该区域会对其他协作者显示为“已锁定”状态，有效防止同时修改导致的内容覆盖。同时，所有协作者的光标位置与操作会实时可见，确保沟通与协作流程顺畅自然。

（3）如何保障企业敏感数据的安全？

对于涉及核心系统架构、商业流程等敏感信息，使用公有云工具可能存在顾虑。此时，选择支持私有化部署的解决方案至关重要。例如 boardmix 等工具提供的企业版，允许将服务器部署在企业内部网络，确保所有流程图数据始终存储于本地，并结合完整的操作日志审计功能，全方位保障数据安全与合规性。

总结

从敏捷开发中的技术方案沟通，到远程团队的方案评审与文档编写，Mermaid 以其“文本即图表”的核心理念，正在深刻改变技术图表的生产与维护方式。而像 boardmix 这样集成了 AI 辅助、实时协作和安全部署能力的现代化平台，进一步释放了 Mermaid 的效率潜力。无论您是追求个人效率的极简主义者，还是需要团队协同与安全管控的企业用户，总有一款合适的工具能将 Mermaid 的强大功能充分发挥，让专业图表的创作变得前所未有的高效、清晰且可持续。
