网络拓扑图绘制方法详解 从零开始制作完整指南

在大数据时代，如何高效运营数据、实现清晰可视化并挖掘深层信息，已成为企业数字化转型的核心课题。本文将深入解析信息可视化中的关键工具——网络拓扑图，它通过网状结构直观展现复杂连接关系，让信息传递一目了然，助力网络规划与故障诊断。

1. 什么是网络拓扑图

网络拓扑图是描述网络设备物理布局与连接关系的结构示意图。其核心要素包括网络节点（如路由器、交换机）与通信介质（如网线、光纤），本质上是一张揭示网络内部逻辑架构的蓝图。

这种布局方式直观演示了网络数据流与组件交互机制。因此，它不仅是网络设计与部署的基础工具，也广泛应用于故障排查和项目管理中，能够清晰展示任务依赖关系与进度时序。通过可视化架构呈现，系统运行状态与潜在瓶颈尽收眼底，从而保障网络稳定高效运转。

2. 常见的网络拓扑图类型

网络拓扑图具体如何呈现？不同拓扑结构有何特点？下面我们将系统梳理六种主流网络拓扑类型，帮助您快速掌握其应用场景。

点对点网络拓扑图

这是最简单的拓扑形式，两个网络节点通过一条专用链路直接通信，类似于专线连接。

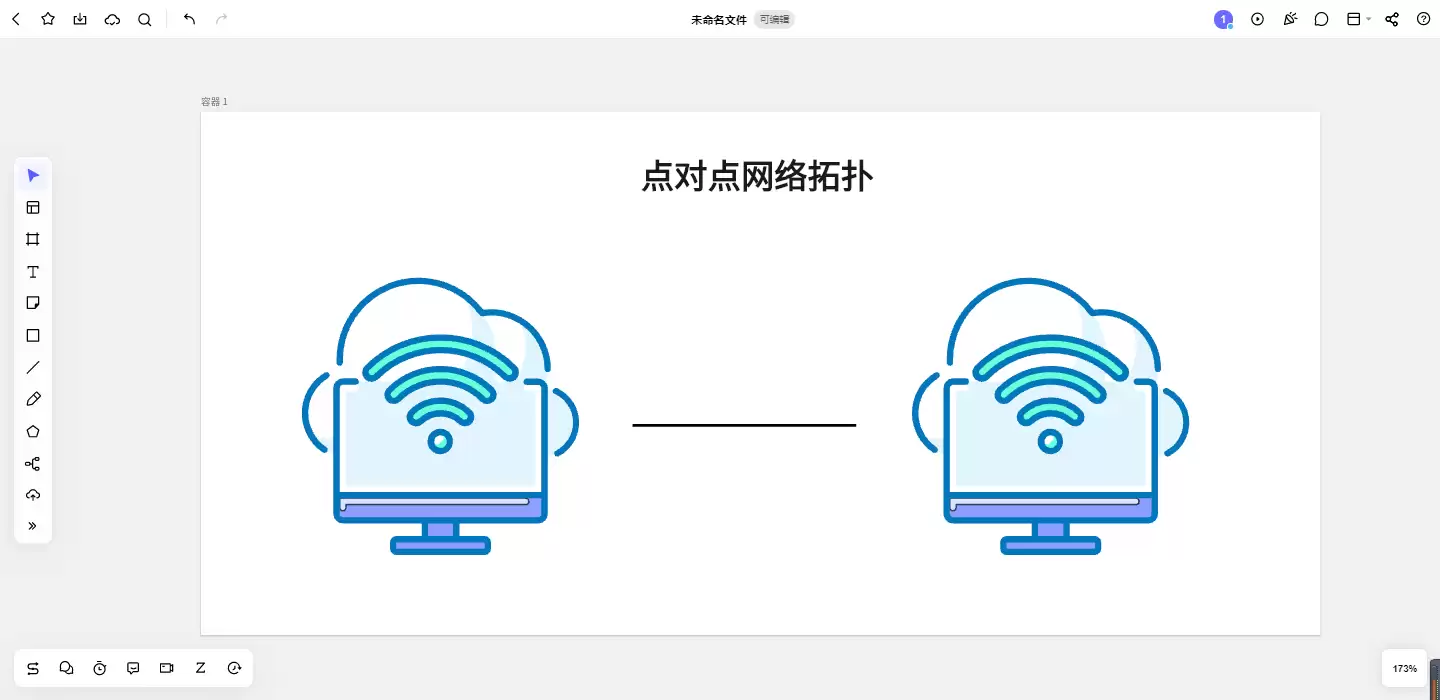

点对点网络拓扑图

总线网络拓扑图

所有设备共享一条主干电缆进行数据传输。优点是布线成本低、安装简便，适用于小型网络或临时性部署。

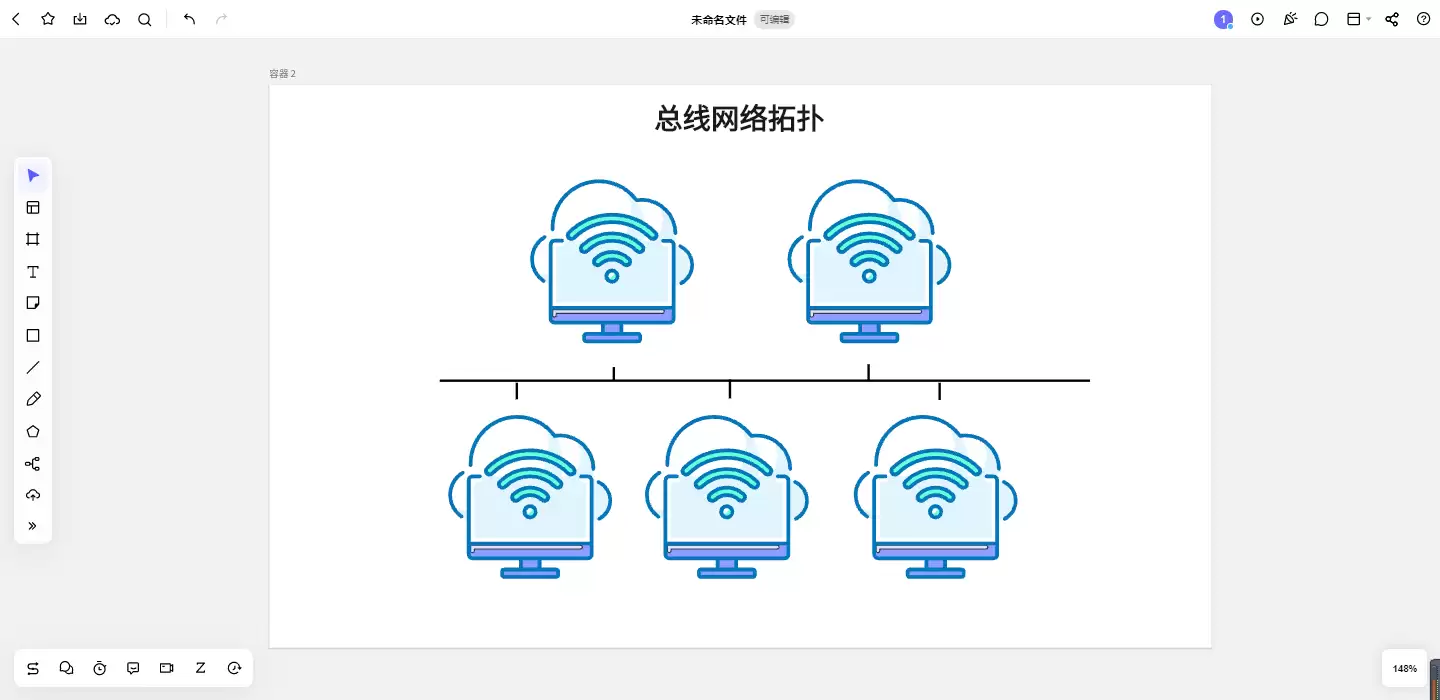

总线网络拓扑图

环形网络拓扑图

设备通过点对点链路首尾相连形成闭环，数据沿环单向或双向传输。这种结构具有公平的访问权限，扩展与重配置相对方便。

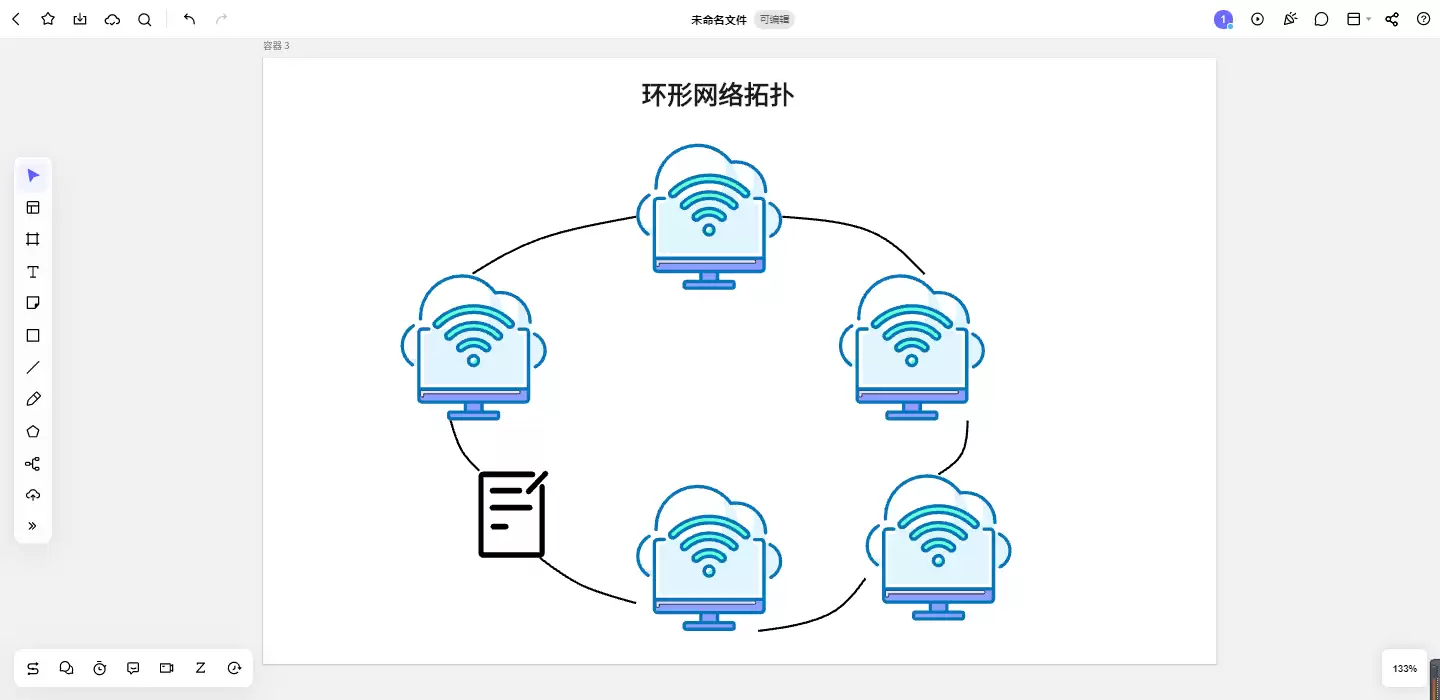

环形网络拓扑图

星形网络拓扑图

当前最主流的局域网拓扑。所有终端设备均独立连接到中央节点（如交换机），通信必须经过中心枢纽。优势在于部署灵活、故障隔离容易。

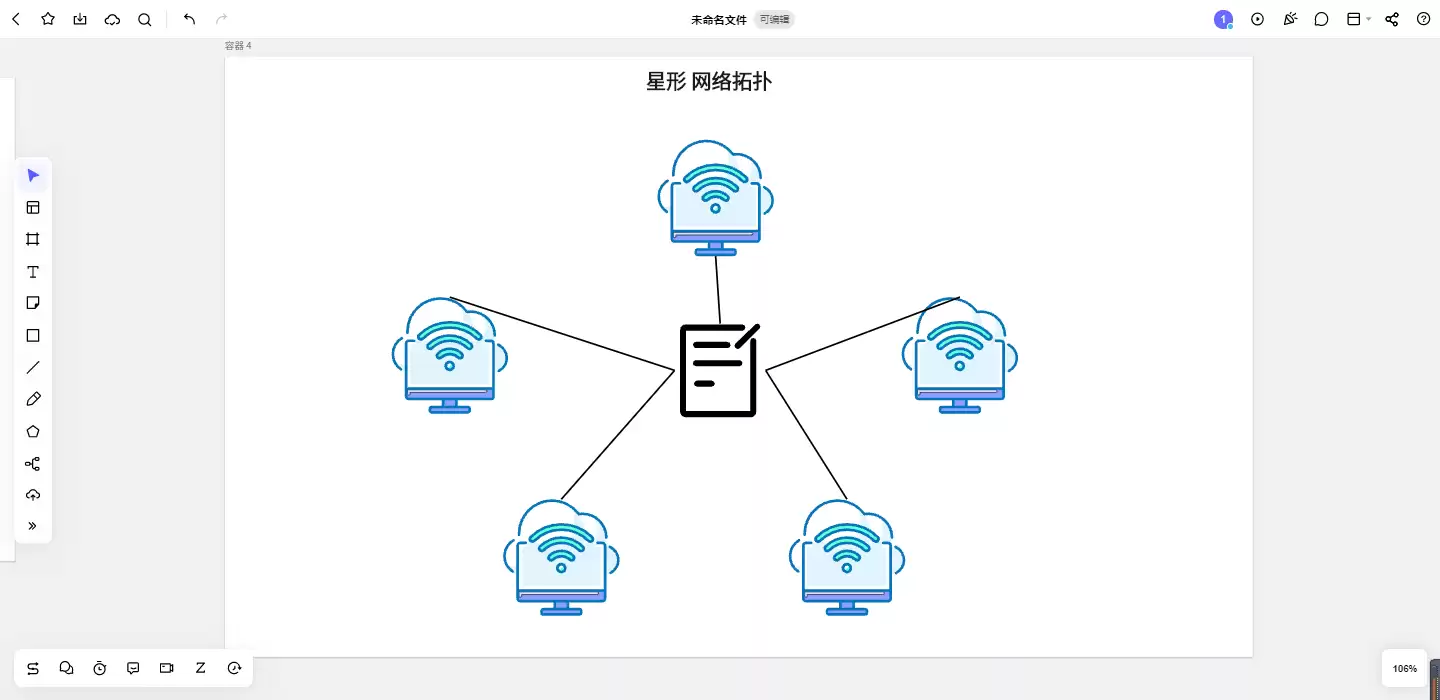

星形网络拓扑图

树形网络拓扑图

可视为总线拓扑的层次化扩展，呈现清晰的“根-枝”层级关系。这种结构符合管理逻辑，便于理解大型网络的分区与聚合架构。

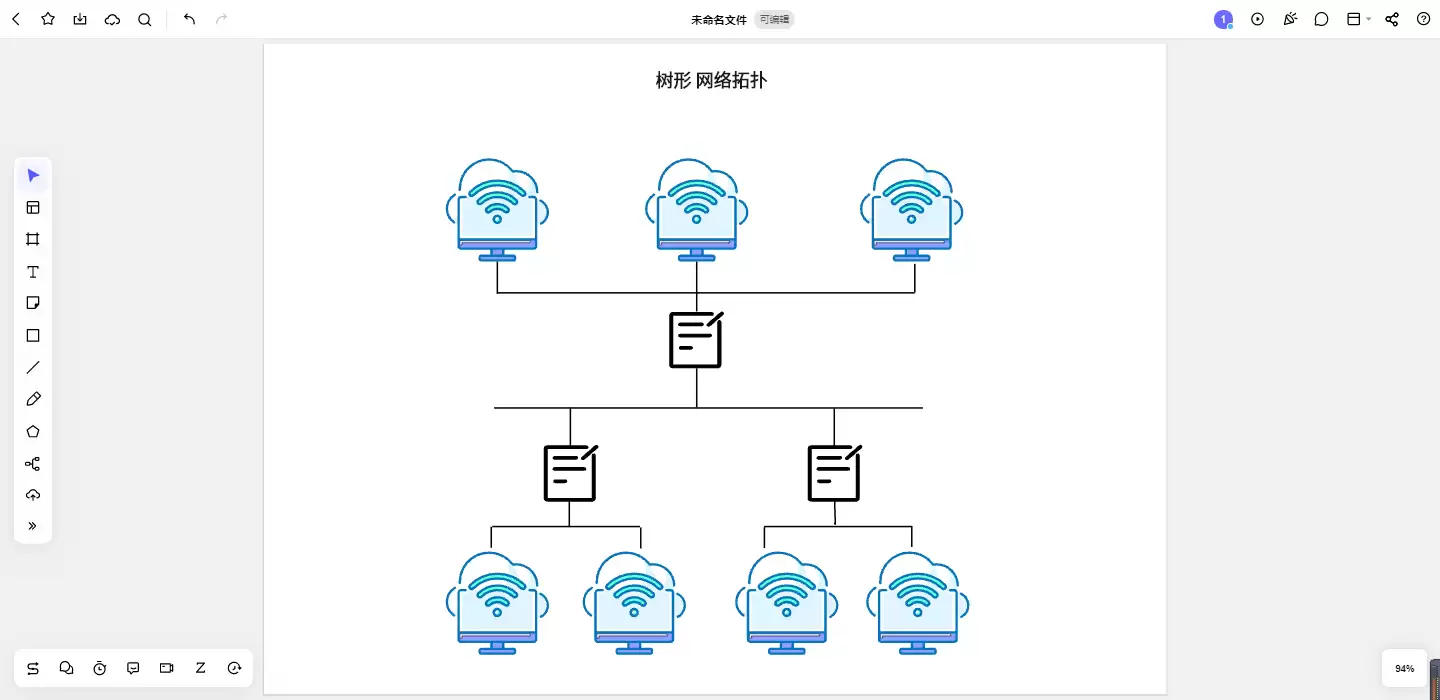

树形网络拓扑图

网状网络拓扑图

追求高可靠性的冗余架构。节点间建立多条直达路径，形成高度互联的网络。任一链路故障时，数据可通过替代路由保证通信不中断。

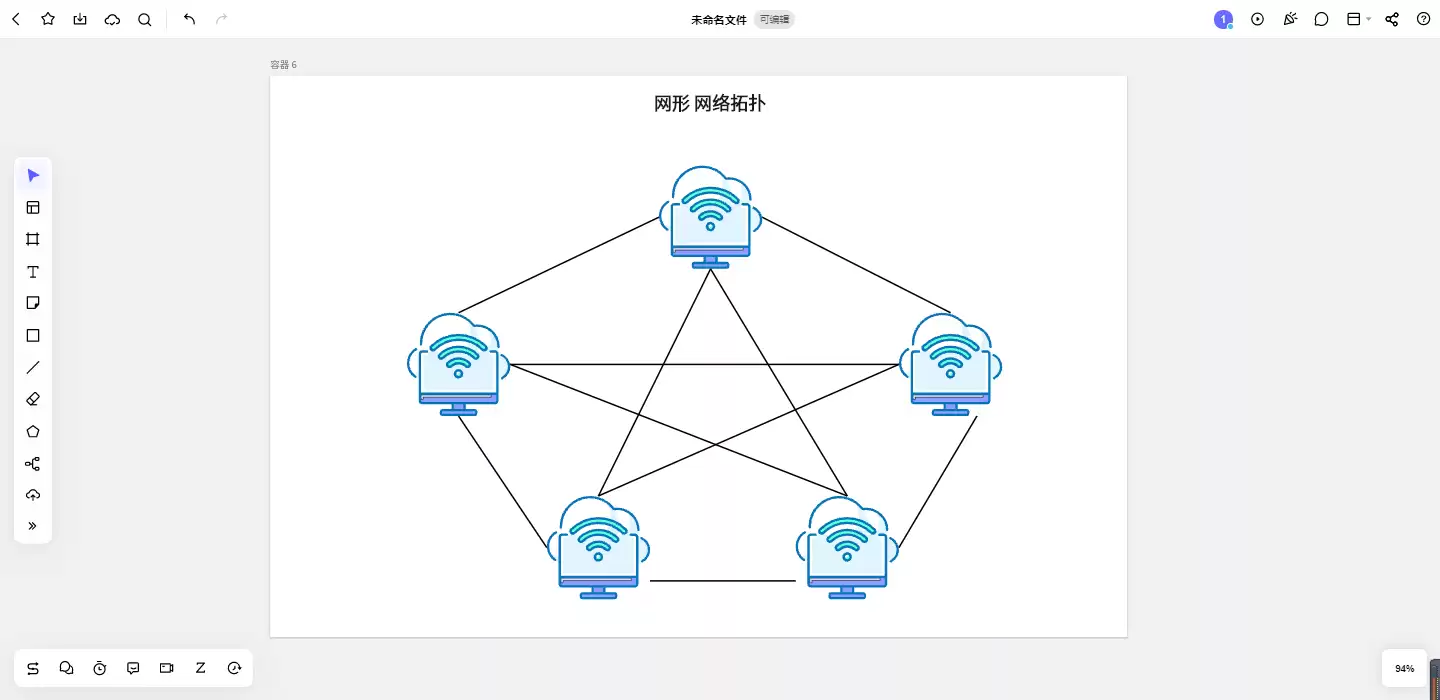

网状型网络拓扑图

混合网络拓扑图

实际网络常融合多种基础拓扑（如星形+环形、树形+网状），兼具灵活性与可靠性。混合拓扑能适应复杂场景，并提供更高效的故障检测与排除方案。

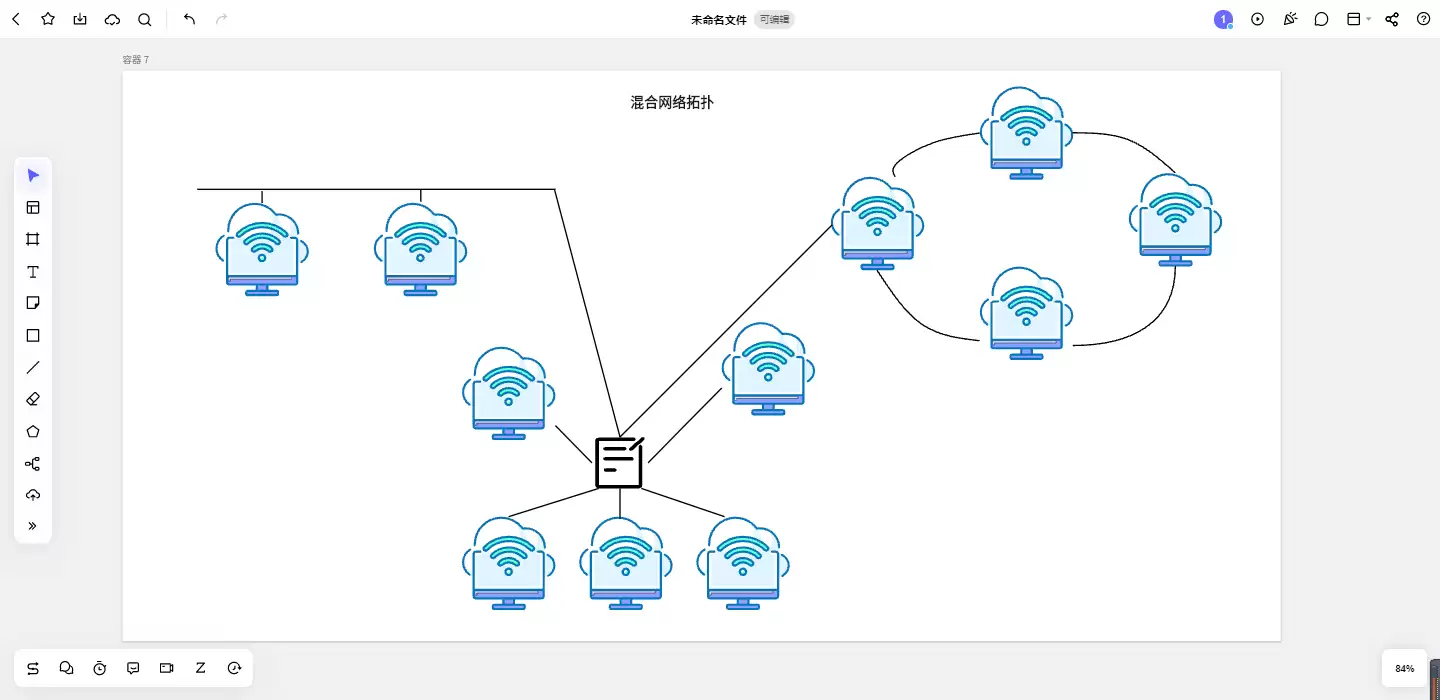

混合网络拓扑图模板

3. 如何绘制网络拓扑图

掌握拓扑类型后，如何绘制专业网络拓扑图？企业需求各异，需结合实际网络环境选择合适工具。以下以“小型办公网络架构”为例，详解绘制步骤。

第一步：选择合适的绘图工具

推荐使用专业在线拓扑图制作工具，无需安装软件，支持云端协作与实时保存，可专注于架构设计而非技术细节。

第二步：搭建架构与连接关系

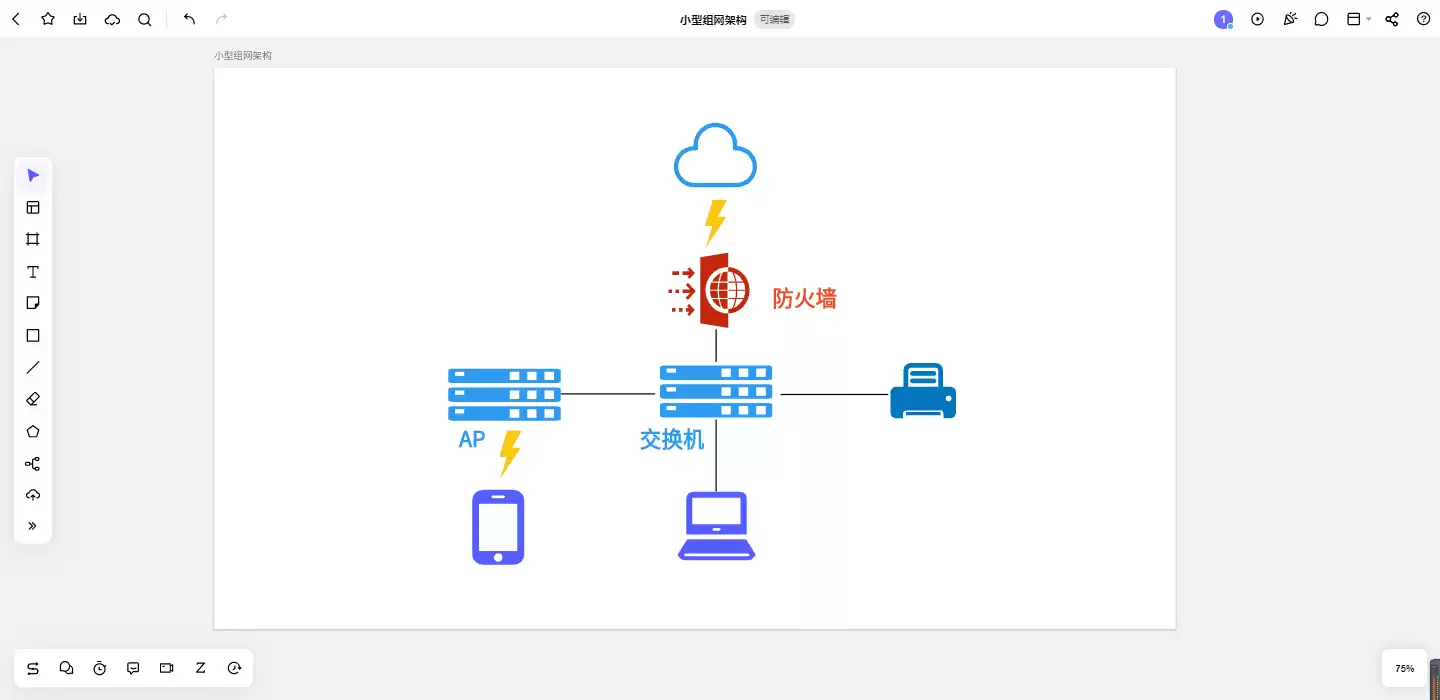

进入编辑器后，从左侧符号库拖拽路由器、交换机、服务器等图标至画布。根据规划的网络结构，使用连接线明确设备间的层级关系与数据流向，逐步构建完整拓扑。

第三步：进行可视化美化

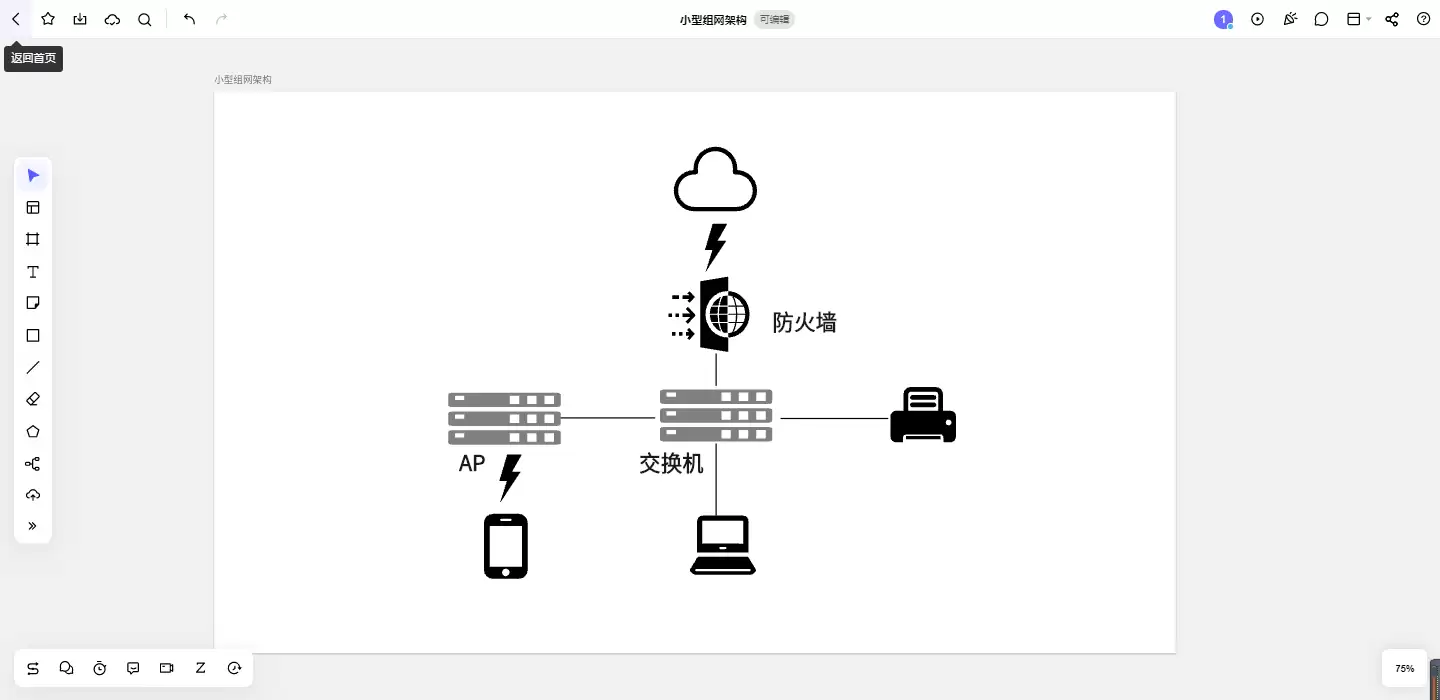

基础架构完成后，需通过视觉优化提升可读性。利用工具提供的调色板、线型样式、图标库等功能，通过颜色区分网段、用粗线标注主干链路、添加文字说明，使拓扑图既专业又直观。

完成上述步骤后，一份标准的网络拓扑图即可投入使用。高效绘图离不开趁手的工具——优秀的拓扑图软件应具备智能布局、团队协作、多格式导出等功能，真正实现从设计到运维的全流程协同。
