网络架构图与拓扑图核心区别详解

在网络规划、设计与运维实践中，架构图与拓扑图是两种最核心的可视化工具。它们虽然都涉及“连接”与“结构”的呈现，但在本质目的、内容侧重点和应用场景上存在显著差异。正确选用图表类型，不仅能大幅提升团队沟通与协作效率，更能让网络系统的设计逻辑与运行状态一目了然。本文将深入解析网络架构图与拓扑图的区别，并为您提供精准的选用指南。

/ignore-error/1" uploadprocessed="true">

1. 网络架构图：系统的设计蓝图

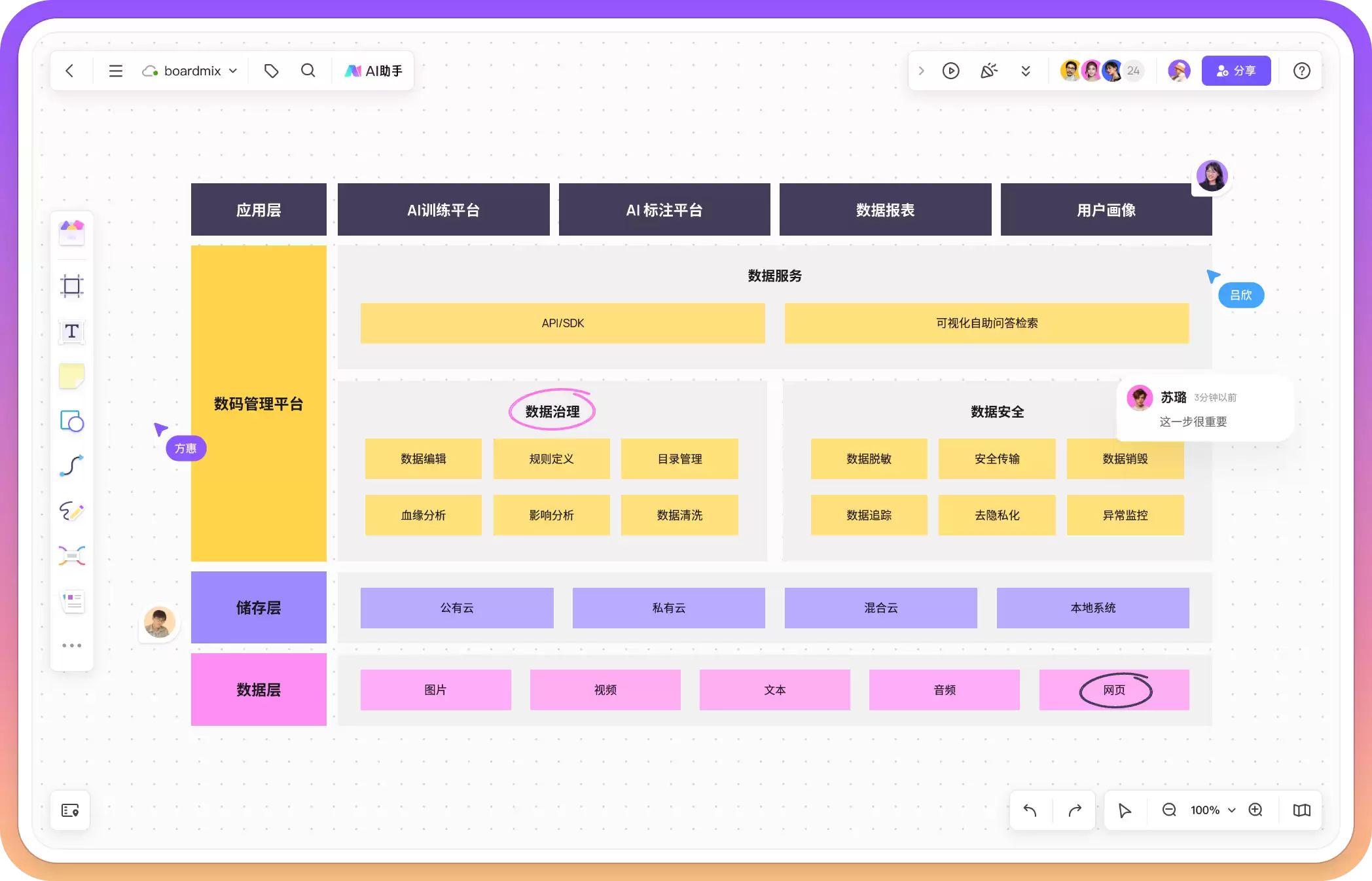

网络架构图，本质上是描绘软件或系统整体构成的“设计蓝图”。它聚焦于展示系统的功能模块、组件构成以及它们之间的逻辑交互与协作关系。其主要受众是系统架构师、开发人员和项目决策者，核心目标是阐明系统的设计理念、技术选型与工作原理，为团队提供统一的高层视角。

在这份蓝图中，您会看到诸如Web服务器、数据库集群、消息队列、微服务、API网关以及安全边界等关键元素。这些组件通常以逻辑框图表示，并通过箭头清晰地标明数据流向、调用关系或依赖层次。网络架构图更强调逻辑结构与组织层次，旨在展示系统如何作为一个有机整体运作，而非具体的物理接线方式。

/ignore-error/1" uploadprocessed="true">

2. 网络拓扑图：具体的连接线路图

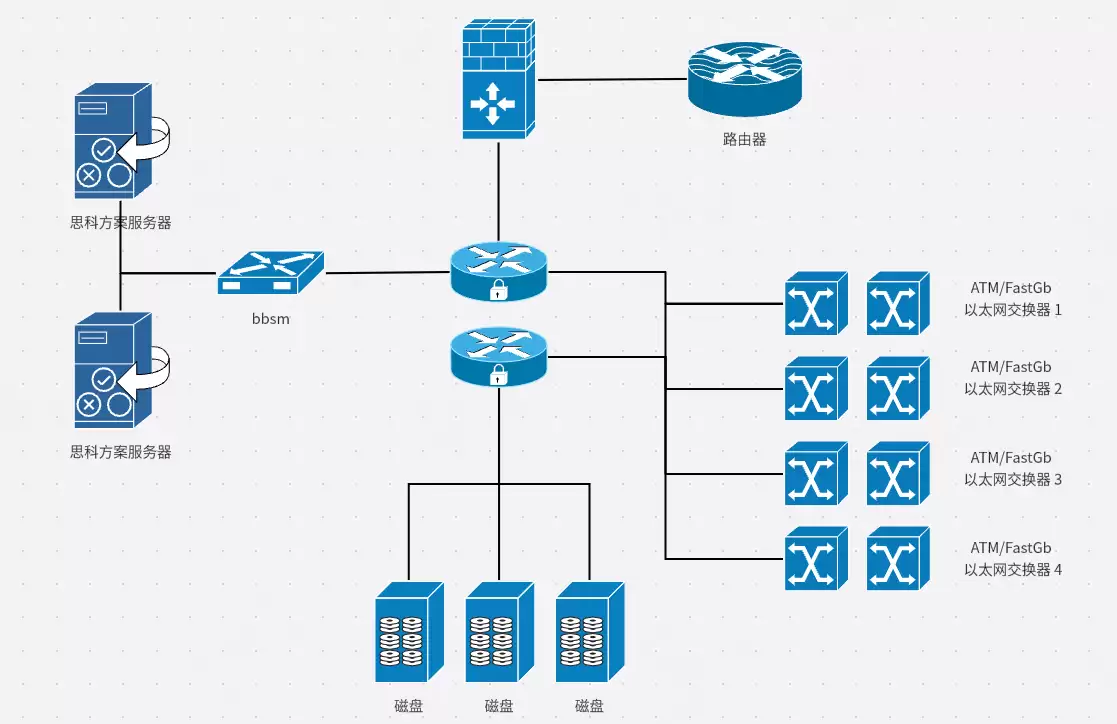

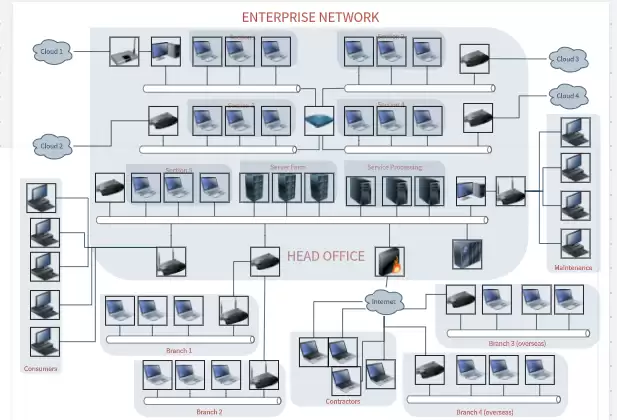

如果说架构图是“设计蓝图”，那么网络拓扑图就是详细的“物理连接线路图”或“逻辑连接示意图”。它专注于呈现网络环境中各种设备（如路由器、交换机、防火墙、服务器、工作站）之间的实际连接关系与数据传播路径。这张图直接回答了：网络设备如何互联？数据包遵循什么路由传输？

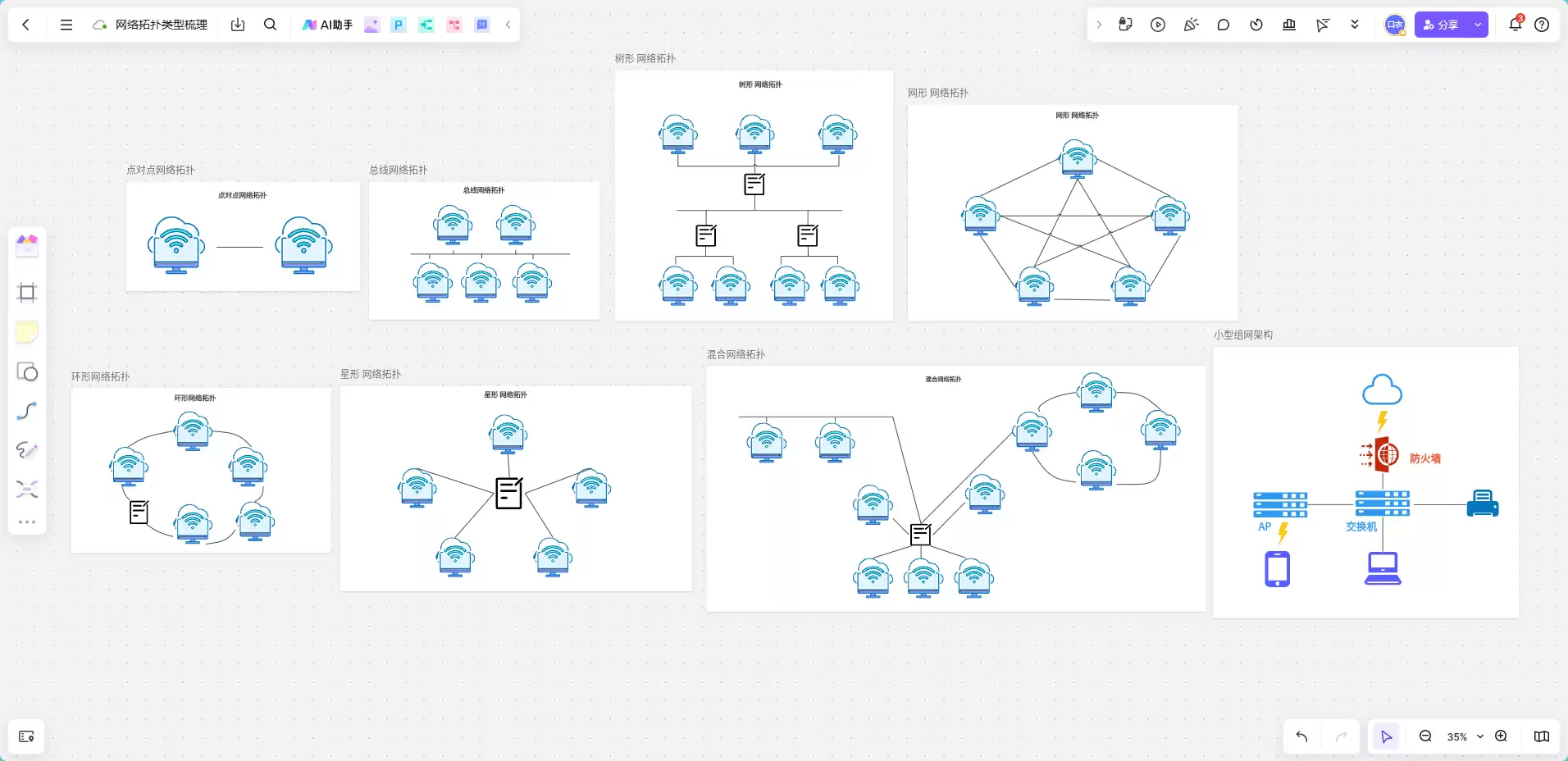

网络拓扑图会明确展示网络的物理或逻辑形态，例如常见的星型拓扑、环形拓扑、树形拓扑或网状拓扑。它的核心价值在于帮助网络运维工程师和IT管理员直观掌握网络布局，快速进行路径分析、性能瓶颈定位、单点故障排查，是网络日常维护与故障诊断的必备工具。

/ignore-error/1" uploadprocessed="true">

3. 核心区别：架构图与拓扑图对比分析

明确了两者的定义后，其核心区别可以从以下四个维度进行清晰对比：

（1）核心关注点不同

网络架构图关注“系统如何被构建与组织”。它提供综合性视图，涵盖软件组件、硬件设备、数据流、通信协议、安全区域等，旨在呈现网络设计的完整逻辑框架。

网络拓扑图聚焦“设备如何连接与通信”。它是对网络连接结构的简化直观表达，核心要素就是节点（设备）和边（连接线），清晰展示数据流的物理或逻辑路径。

（2）信息层次与密度不同

网络架构图信息层次丰富，具有高度概括性。它可能融合了业务逻辑层、应用层、数据层、基础设施层等多个视角，信息密度大，抽象程度高。

网络拓扑图信息相对单一和具体。主要呈现连接关系，通常不深入涉及具体的应用协议或高层业务逻辑，追求清晰、准确的物理或逻辑链路展示。

（3）主要应用场景不同

网络架构图适用于宏观设计与战略沟通场景。例如在项目立项、技术方案评审、系统重构、向客户或管理层汇报整体方案时，架构图能有效传达设计思想与系统能力。

网络拓扑图适用于具体实施与运维管理场景。在设备上架、线缆铺设、VLAN划分、路由配置、网络故障应急响应等实际操作中，拓扑图是必不可少的指导依据。

/ignore-error/1" uploadprocessed="true">

（4）复杂性与抽象度不同

网络架构图通常更为复杂，因为它需要抽象并整合一个完整系统的多方面信息，描述其生态关系。

网络拓扑图力求简洁直观，通过标准化的图标和连线来突出网络结构本身，便于快速理解和分析。

4. 实践指南：如何正确选择与使用图表

理解区别后，关键在于如何根据实际工作需求做出正确选择。把握以下原则，能让您的图表价值最大化。

（1）依据项目阶段选择

在规划与设计阶段，应使用网络架构图。当您需要构思系统整体方案、进行技术选型、定义模块边界或向开发团队解释设计思路时，架构图是最佳工具。它能帮助团队聚焦于逻辑，避免过早陷入物理部署细节。

在部署与运维阶段，应依赖网络拓扑图。当进入物理实施、设备配置、链路调试或日常网络监控与排障时，一张精确、最新的拓扑图至关重要。它是现场工程师的“作战地图”，能直接指导操作并加速问题定位。

（2）依据沟通对象选择

面向决策者、客户或业务部门，推荐使用网络架构图。这类受众更关心系统功能、业务支撑能力、安全性和扩展性。一张清晰的高层架构图能有效展示技术如何赋能业务，避免技术细节干扰决策。

面向网络运维团队、系统管理员，必须提供详细的网络拓扑图。技术人员需要基于确切的IP地址、接口编号、VLAN信息和物理连接来开展工作。详尽准确的拓扑图是保障运维效率与准确性的基础。

（3）结合使用，实现优势互补

在实际项目生命周期中，两种图表往往协同作用，形成完整文档体系。典型流程是：在方案设计期，用架构图确定总体框架；在实施期，根据架构图细化出具体的物理拓扑图和逻辑拓扑图；在运维期，则主要依据拓扑图进行管理，并可反向更新架构图以反映系统演进。

总结而言，网络架构图是描绘“系统为何如此设计”的战略总览，而网络拓扑图是说明“设备如何具体连接”的战术详图。深刻理解其不同定位，并根据项目阶段、沟通对象灵活选用或组合使用，方能充分发挥可视化工具的价值，驱动网络系统的规划、建设与管理走向更高水平的清晰与高效。
