聊到产品设计，一张清晰的产品架构图往往是沟通的“硬通货”。它能把复杂的系统逻辑，用一张图讲得明明白白。那么，一张合格的产品架构图，到底由哪些要素构成呢？

2. 产品架构图构成要素有哪些

产品架构图的核心价值，在于它像一份系统化的技术蓝图，通过分层展示，直观地揭示了产品各层级间的逻辑关系与技术实现路径。要构建这样一张图，以下几个要素缺一不可：

核心组件与模块

这是架构图的骨架，需要清晰展示产品的主要功能模块，比如用户界面、业务中台、数据库、API网关等。关键在于明确每个模块的职责边界，让人一眼就能看懂“谁负责什么”。

层级关系与交互逻辑

光有模块还不够，模块之间如何“对话”才是精髓。通过箭头、连线等符号，可以直观体现数据流向和调用关系。例如，一个用户请求是如何从前端发起，经过网关、服务层，最终抵达数据库并返回结果的。

技术栈标注

对于技术团队而言，知道某个模块“用什么实现”至关重要。在关键模块旁标明所使用的技术框架或工具（如Spring Cloud、Redis、MySQL），能极大增强图纸的可操作性和指导意义。

用户角色与权限

尤其在B端或复杂的系统内部，不同角色（如超级管理员、运营人员、普通用户）的访问权限和操作范围截然不同。在架构图中明确标注这些信息，能有效避免后续的权限设计漏洞。

外部依赖与第三方服务

现在的产品很少是“信息孤岛”。当集成了支付、地图、信息通知等第三方服务时，必须在图中标注清楚这些外部依赖的接口类型和调用关系，这关系到系统的稳定性和边界界定。

/ignore-error/1" uploadprocessed="true">

3. 产品架构图的常见类型

根据沟通对象和关注点的不同，产品架构图也衍生出几种常见的类型，各有侧重。

功能架构图

这类图聚焦于产品功能的模块化划分，通常采用树状或层级结构，展示所有功能点及其从属关系。它的主要作用是梳理产品功能清单，确保在需求评审阶段，团队对功能范围有统一认知，避免遗漏或范围蔓延。例如，规划一个电商平台时，用它来厘清商品管理、购物车、订单、支付、物流等核心模块。

/ignore-error/1" uploadprocessed="true">

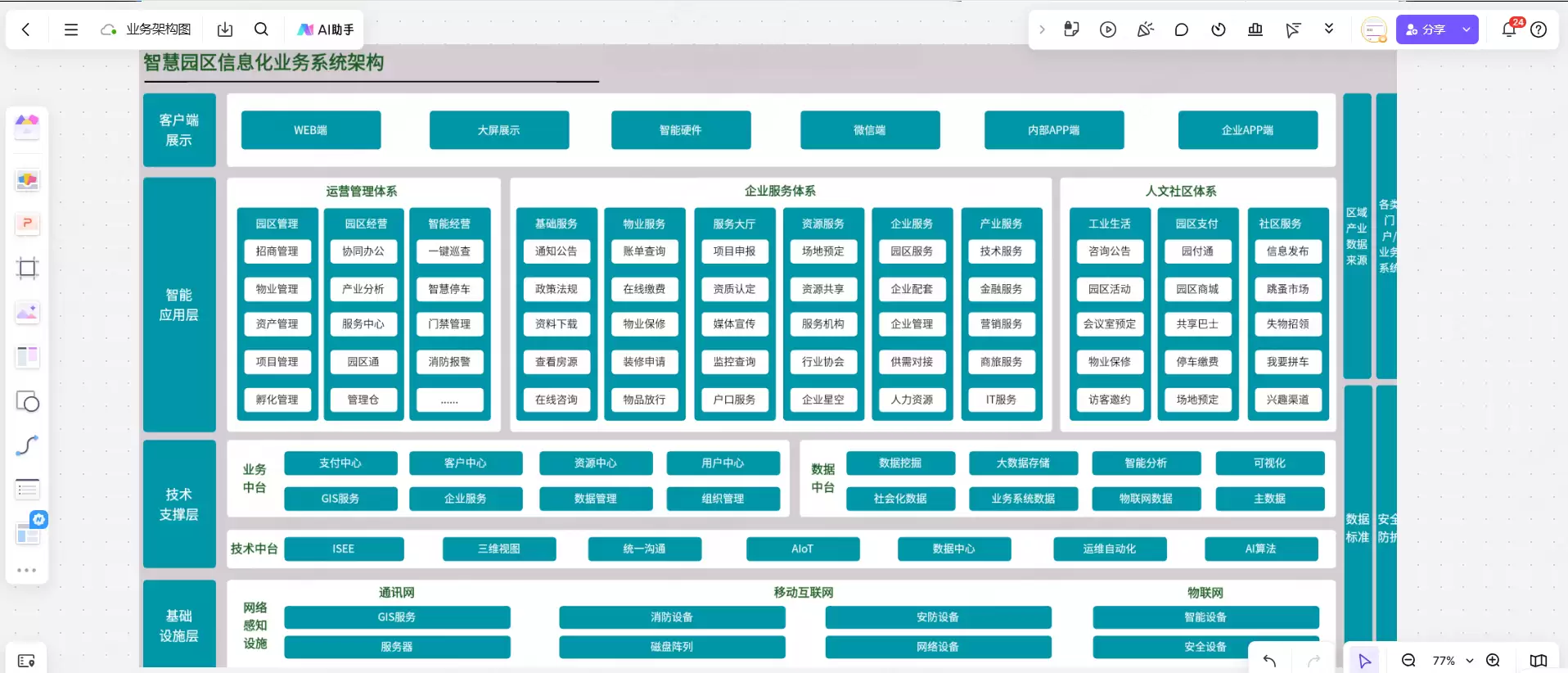

业务架构图

业务架构图以业务功能为核心，侧重于展示不同业务模块之间的关联与协同。它通常采用分层或分组的方式，帮助企业梳理业务逻辑，支持高层战略决策和跨部门沟通。比如，在规划一个涉及多个子系统（如CRM、ERP、SCM）协同运作的新平台时，业务架构图就能清晰地勾勒出各系统间的业务边界和数据交换关系。

/ignore-error/1" uploadprocessed="true">

信息架构图

这类图关注的是信息的组织、分类和用户的认知路径，核心目标是优化内容布局与用户体验。它常见于APP或网站的设计阶段，用于规划导航菜单、页面层级和内容分类。例如，梳理一个内容平台时，信息架构图会定义出首页、频道页、文章页之间的跳转关系和内容归属。

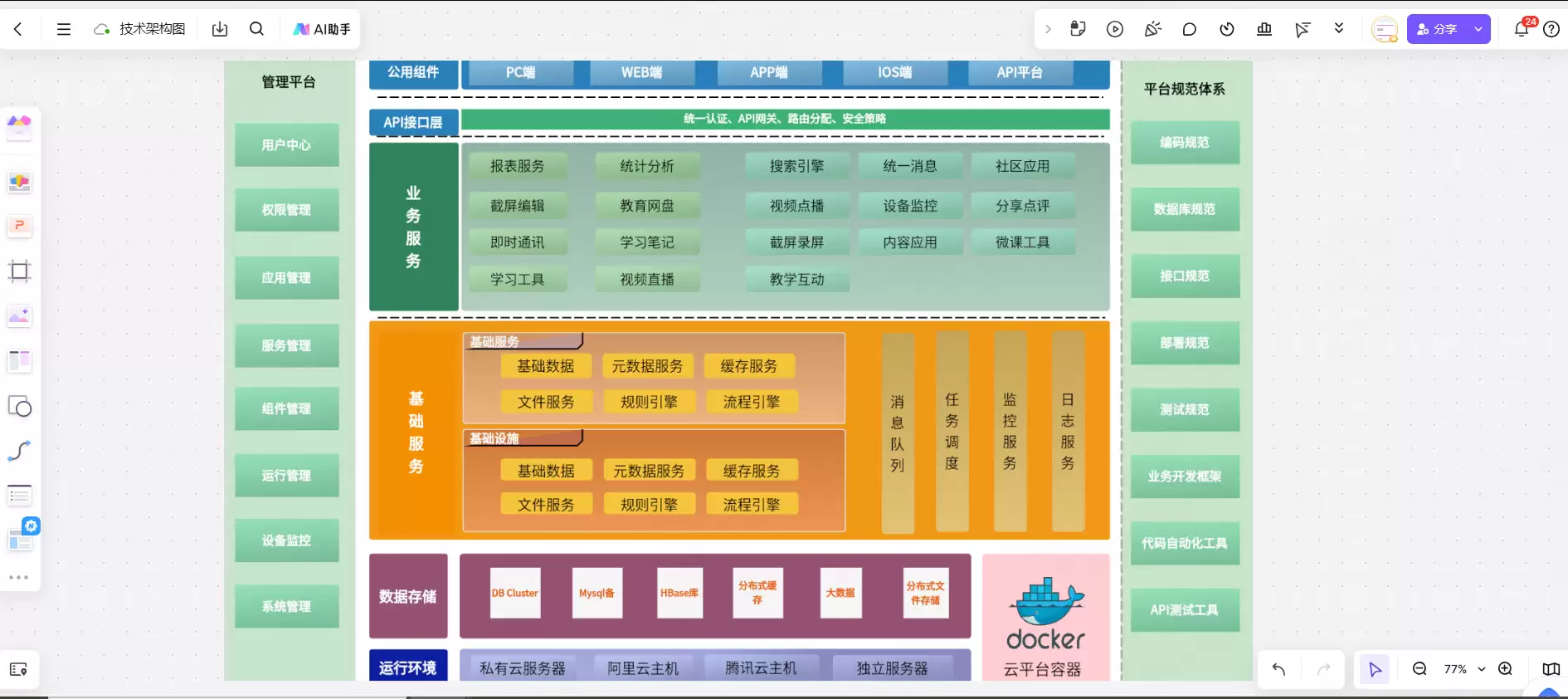

技术架构图

这是开发团队最熟悉的类型，它强调技术选型、基础设施和系统分层。技术架构图为研发提供具体的实现指导，明确展示系统如何从负载均衡、API网关，到应用服务、数据存储等各层进行构建。在微服务设计或技术评审中，它常用于解释系统的高可用、可扩展性等非功能性设计。

/ignore-error/1" uploadprocessed="true">

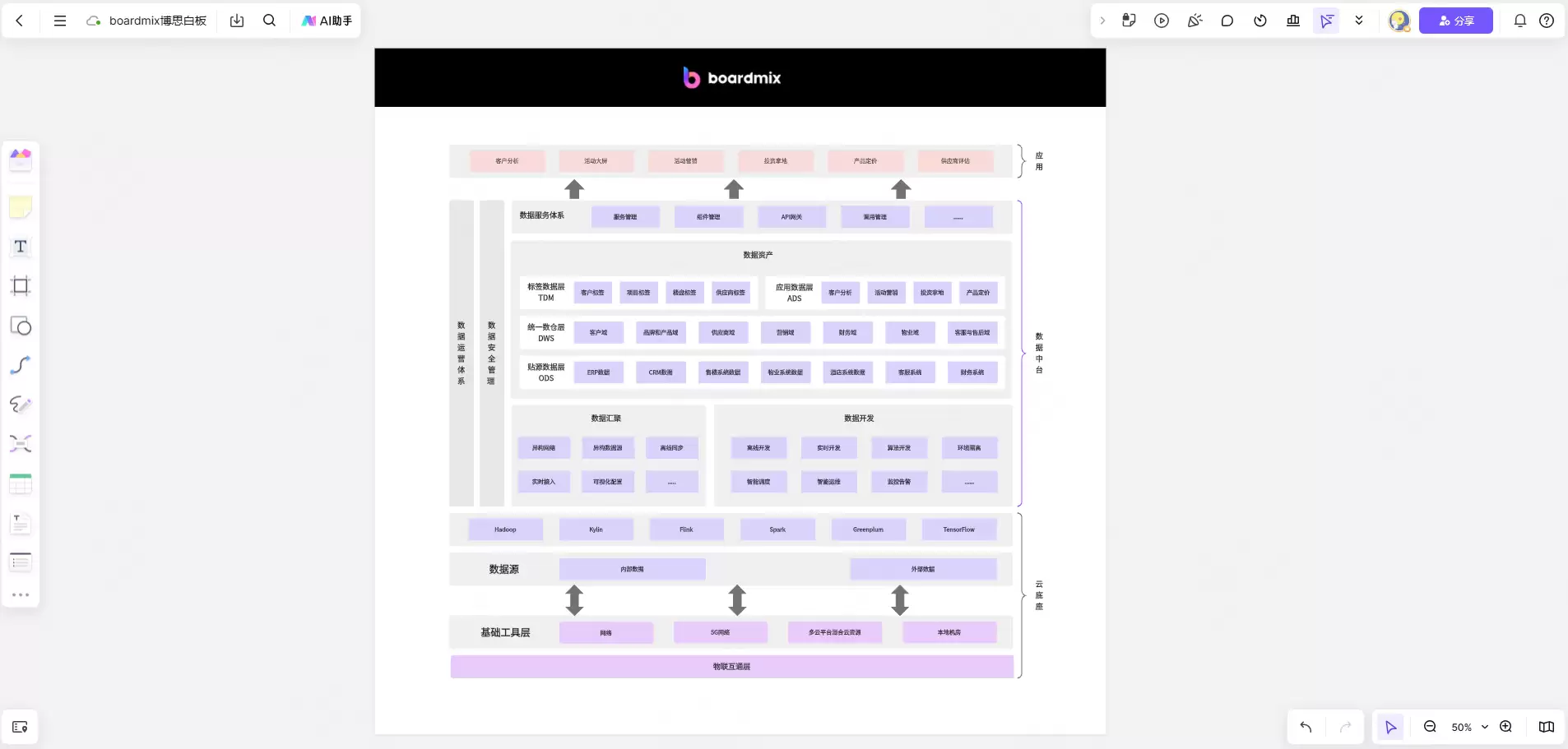

4. 产品架构图怎么画

绘制一张实用的产品架构图，可以遵循以下三个核心步骤，让过程更有条理。

Step1：明确绘制目的与范围

动笔之前，先想清楚两个问题：画这张图是给谁看？要达到什么目的？如果是为了规划一个全新产品，架构图需要覆盖从概念到落地的整体框架；如果只是用于某个版本的迭代优化，那么重点就应该放在发生变动的功能模块及其关联影响上。同时，要明确图的边界，界定清楚涉及哪些业务领域和产品线。

Step2：梳理产品功能模块

这是将产品抽象化的关键一步。需要深入分析产品，识别并拆解出核心的功能模块。一个有效的方法是：从目标用户群体出发，模拟他们在使用产品过程中的关键操作与核心需求，然后将这些需求转化为对应的功能模块。

Step3：确定模块关系

模块梳理清楚后，下一步就是理清它们之间的“关系网”。这主要包括两种关系：一是业务流程关系，即在实际操作中，各个功能模块执行的先后顺序，例如“提交订单”必须在“加入购物车”之后；二是依赖关系，指某些模块的正常运行是否依赖于其他模块的输出或状态，比如“支付模块”的成功调用，依赖于“订单模块”生成有效的订单信息。

5. 产品架构图用什么软件画

工欲善其事，必先利其器。选择合适的工具能事半功倍，市面上有几类工具值得考虑。

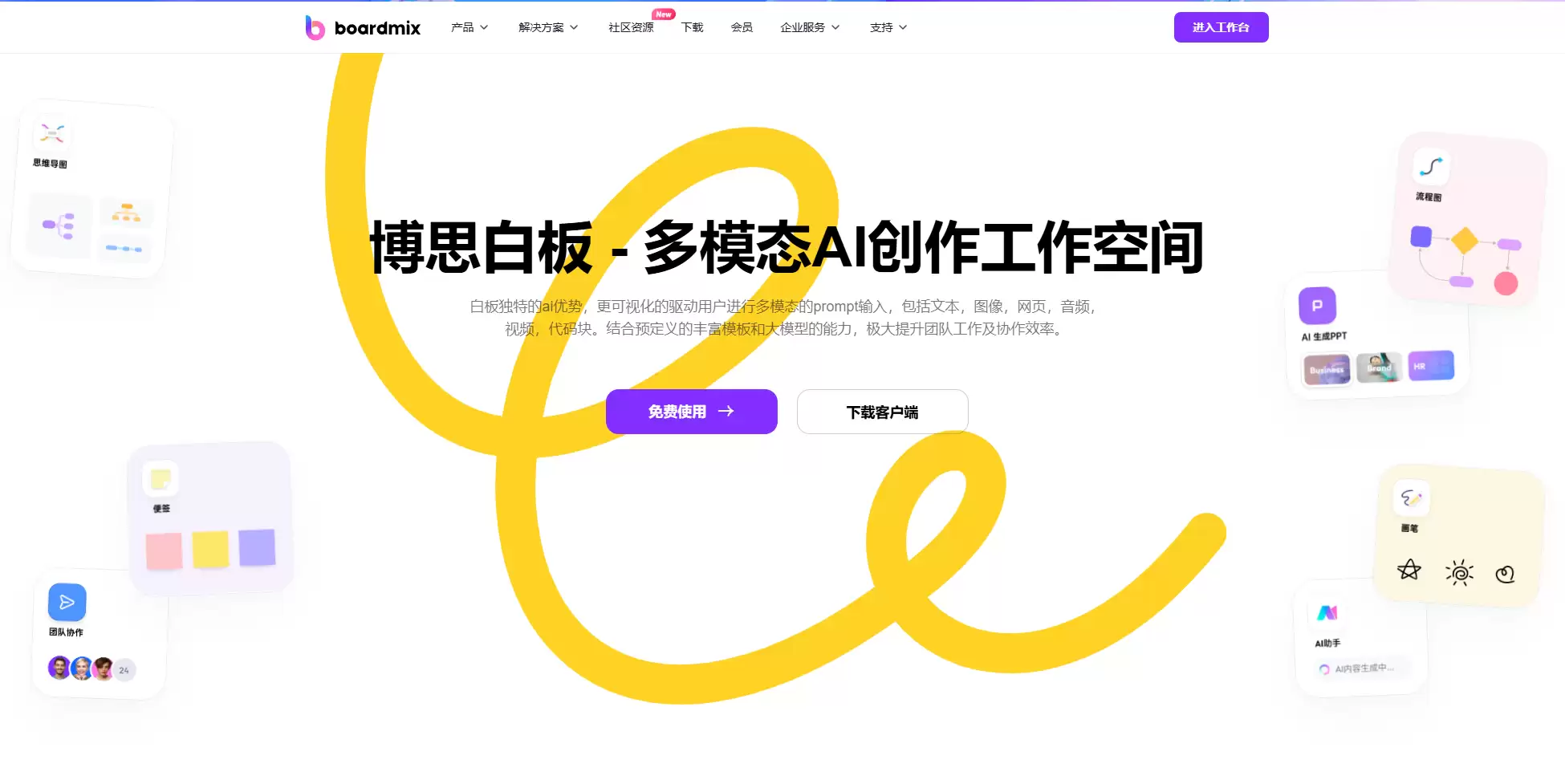

boardmix

/ignore-error/1" uploadprocessed="true">

对于追求轻量化和团队协作的团队来说，boardmix博思白板是一个高性价比的选择。它内置了丰富的产品架构图符号和模板，支持通过简单的拖拽操作快速搭建用户界面层、业务逻辑层等结构，并能方便地添加数据流向箭头。其核心优势在于强大的多人实时协同编辑和评论功能，非常适合团队在早期快速对齐架构细节，云端存储也保证了信息的实时同步。

Microsoft Visio

作为老牌的专业绘图工具，Visio提供了海量的专业模板（如UML、网络架构图），并支持与Excel等数据源链接，非常适合绘制需要极度精细和规范的复杂产品架构图。不过，它通常局限于Windows环境，且界面相对复杂，非技术背景的团队成员可能需要一定的学习成本。

Lucidchart

与boardmix类似，Lucidchart也主打在线协作和云端化。它的优势在于强大的企业级安全特性以及与Jira、Confluence等第三方研发管理工具的无缝集成，模板库也非常全面。对于已经深度使用Atlassian套件的中大型团队来说，它能很好地融入现有工作流。当然，这些高级功能通常需要付费订阅。

6. 产品架构图模板分享

对于新手或希望提升效率的团队来说，借助成熟的模板快速搭建框架是一个聪明的方法。好的模板能确保架构逻辑清晰、层次分明，大幅提升沟通效率。下面分享几个典型的产品架构图模板，供参考。

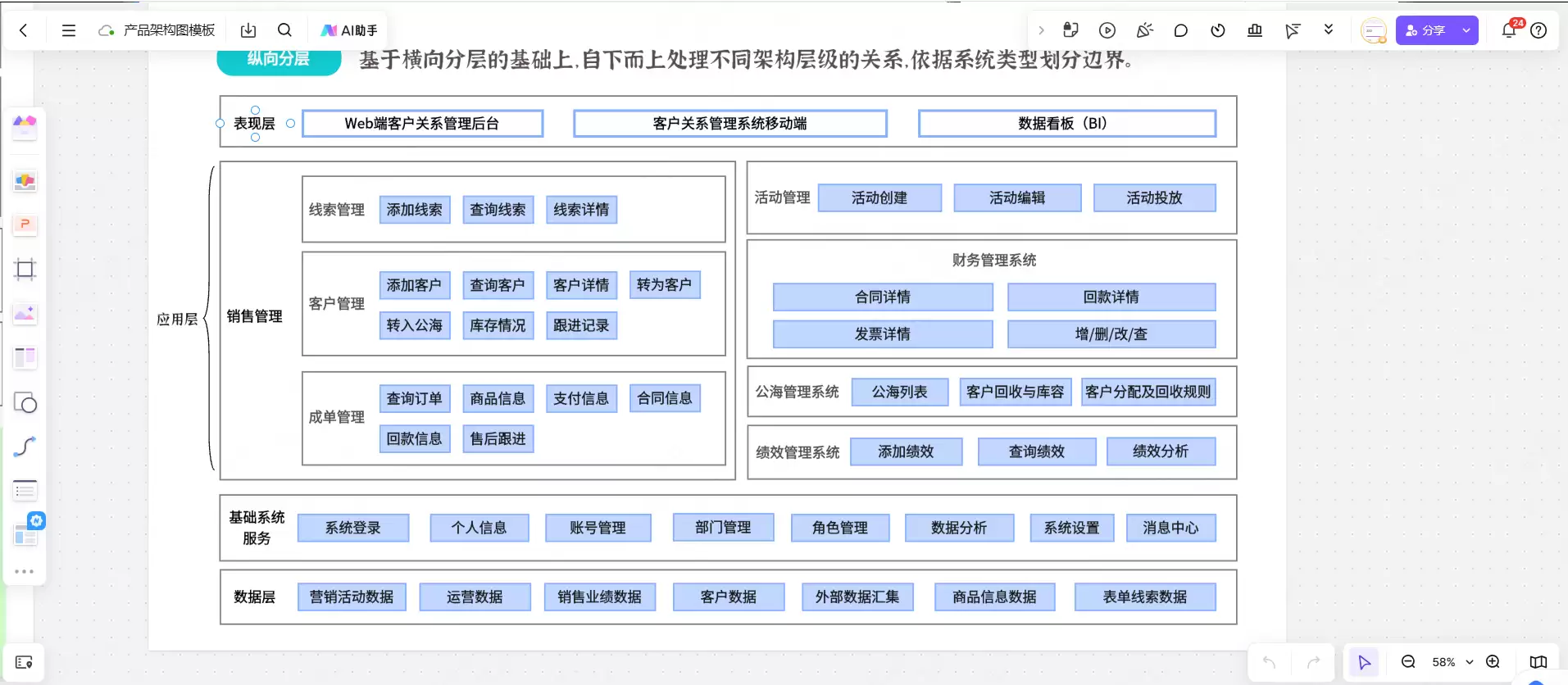

通用产品架构图模板

这类模板通常用于梳理核心业务流程和功能模块，例如活动管理、线索转化、成单管理等。它能帮助团队成员快速理解产品的功能全景和核心运作流程，是产品规划和评审阶段的常用工具。

/ignore-error/1" uploadprocessed="true">

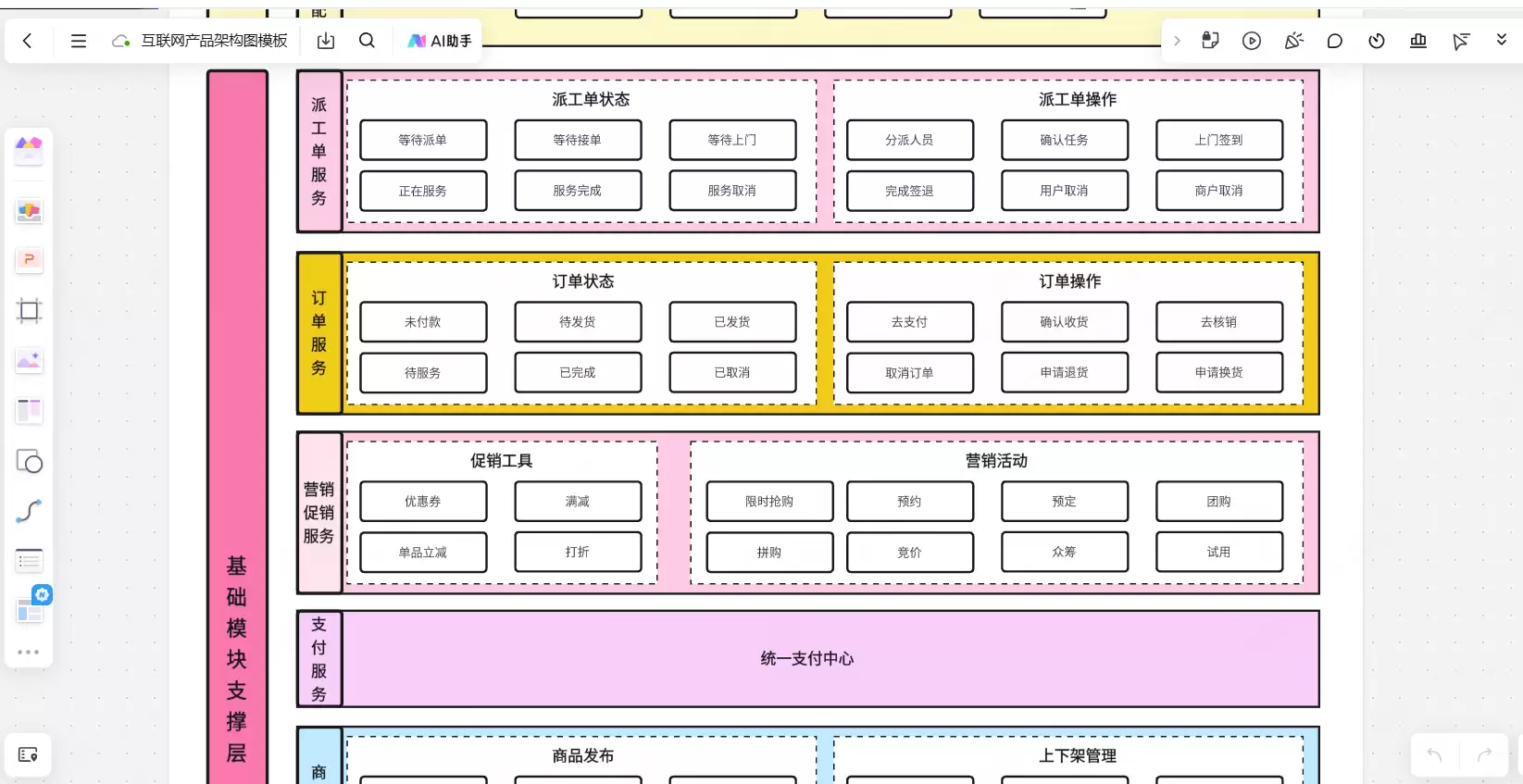

互联网产品架构图模板

这类模板更侧重于展示典型的互联网系统分层结构，清晰区分前端（Web/APP）、网关、业务中台、微服务、数据库缓存等组件及其关联关系。它是产品经理向技术团队表达技术设计机制、促进技术协作的高效载体。

/ignore-error/1" uploadprocessed="true">

会员系统产品架构图模板

针对会员、用户增长等垂直领域，专用模板能提供更聚焦的框架。例如，一个会员系统架构图会清晰展示会员等级、权益中心、积分管理、成长体系等模块的划分与交互，让复杂的系统关系一目了然。

/ignore-error/1" uploadprocessed="true">

总而言之，产品架构图的价值在于将抽象复杂的产品逻辑可视化、模块化，从而显著降低沟通成本，精准指导团队工作。无论是选择boardmix这类协同工具进行实时协作，还是借助经典模板快速启动，其最终目的都是确保团队在复杂项目中能高效同步、顺畅协作，推动产品从蓝图走向成功。
