流程图里那些不同形状的图形和连接线，并非随意绘制。它们被称为流程图符号，是一套用于展示步骤顺序与逻辑关系的“可视化语言”。每个符号都有其特定的含义和适用场景，正确使用它们，你的流程图才能清晰、高效地传递信息。

本文将系统梳理在不同工作场景下，那些最常用、最核心的流程图符号及其含义。掌握这些知识，能显著提升你绘制流程图的效率与专业度。

1. 什么是流程图符号

简而言之，流程图符号是流程与逻辑的可视化表达工具。它们将抽象的想法、概念和操作步骤之间的关系，以直观的图形方式呈现出来。

无论是描述产品制造工序、解释公司组织架构，还是规划项目活动的关键步骤，流程图都发挥着重要作用。如今，它更广泛地应用于展示各类过程流或数据流。追溯其起源，流程图的概念在20世纪50年代由Alonzo Edensor等人推动并标准化，他们首次系统性地使用图形来代表和沟通业务流程，为此后流程图符号的规范化奠定了基础。

2. 9种不同场景下的流程图符号详解

不同的符号承载不同的信息功能，它们虽无绝对的先后顺序，但在特定应用场景中各有侧重。下面我们将概述九大类常见的流程图符号及其含义与应用。

（1）5个基础核心符号

这是绘制任何流程图都不可或缺的“骨架”元素：

• 椭圆形（起止符）：代表流程的起点或终点。
• 矩形（处理框）：表示一个具体的过程、操作或行动。
• 平行四边形（输入输出框）：代表数据的输入或输出。
• 菱形（判断框）：这是一个决策或判断点，通常引出“是/否”或不同条件的分支路径。
• 箭头（流向线）：指示步骤的执行顺序和流程方向。

（2）过程与操作类符号

这类符号专注于描述操作的具体细节，非常适合绘制从起点到终点的完整工作流程。

• 过程符号（动作符号）：代表流程中的一个标准步骤或任务。
• 子流程符号：表示一个在更大流程内部执行的、相对独立且可复用的任务序列。
• 预定义过程符号：代表一个已定义好的复杂过程（如子程序），其细节通常在别处说明。
• 延迟符号：标记流程中的等待、暂停或延迟环节。
• 准备符号：表示为后续关键步骤所做的初始化或准备工作。
• 手动操作符号：指明该步骤需要人工手动执行，而非由系统自动完成。
• 并行模式符号：表示两个或多个操作可以同时进行或并发执行。

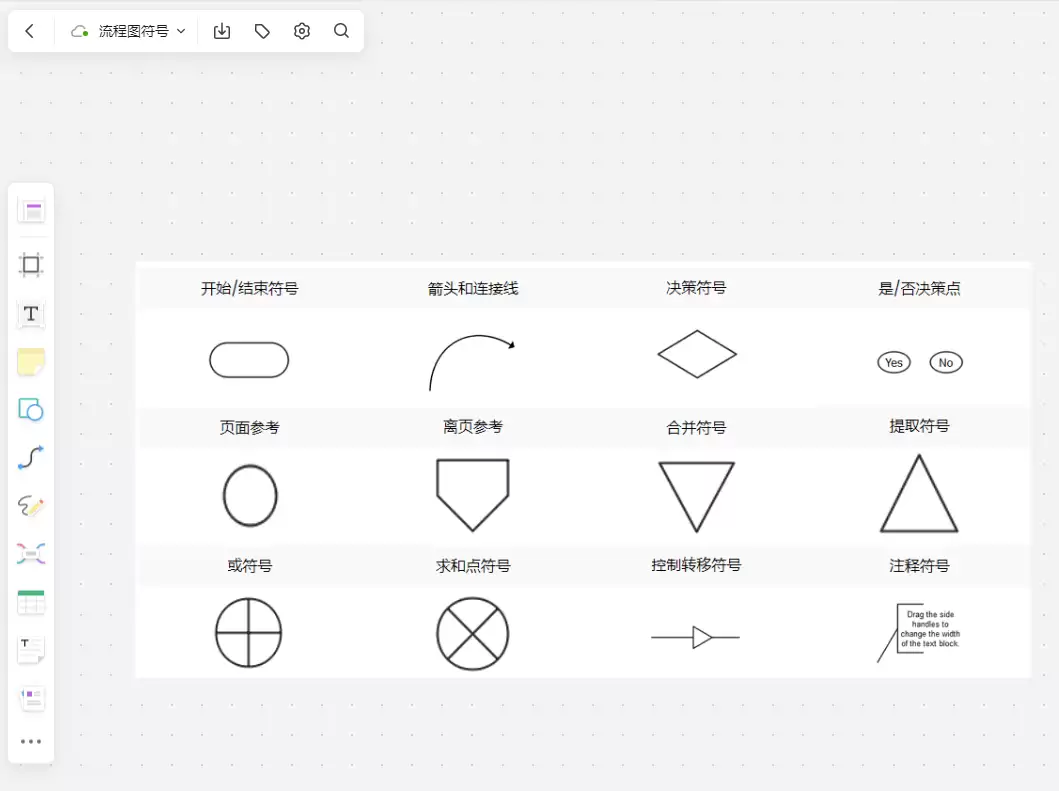

（3）流向控制与分支符号

这些符号决定了流程的逻辑走向，是处理条件判断、路径分支与合并的关键。

• 决策符号：流程的分岔点，根据特定条件（如“是/否”）决定下一步的走向。
• 箭头和连接线：用于连接同一页面内的各个步骤，指示流向。
• 离页参考/连接器：用于连接位于不同页面上的流程部分，常以字母或数字标识对应关系。
• 合并符号：表示多条分支路径汇聚到同一个后续流程节点。
• 提取符号：表示一个进程拆分成多个并行或交替的路径。
• 或符号：表示流程分叉成两个或以上的可选分支。
• 求和点符号：功能与合并符号类似，表示多个输入汇聚至一点。
• 控制转移符号：表示在满足特定条件时，流程将跳转到非顺序的下一步（如循环或跳转）。
• 注释符号（批注框）：用于为某个步骤添加额外的解释或说明信息。

（4）输入与输出符号

这类符号清晰地标明了信息从何处进入流程，以及处理结果最终去向何方。

• 数据符号（I/O符号）：通用表示信息的输入或输出。
• 文件符号：代表可供人阅读的纸质或电子文件、报告。
• 多文档符号：表示流程中涉及或生成多个相关文档。
• 显示符号：指示信息将在屏幕、监视器等显示设备上呈现。
• 手动输入符号：表示需要操作员通过键盘等设备手动输入信息的步骤。
• 卡片符号：表示通过穿孔卡片等传统介质输入数据。
• 纸带符号：表示数据存储在穿孔纸带上，是一种历史存储方式。

（5）数据与信息存储符号

用于表示数据在流程中被存储的位置、介质和访问方式。

• 存储数据符号：通用符号，表示数据被存储的位置。
• 数据库符号：表示数据存储在结构化数据库中，支持查询和排序。
• 内部存储符号：常用于软件流程图，表示数据存储在程序运行的内存或寄存器中。
• 顺序数据符号：形状类似磁带卷，表示数据按顺序存储和访问（如磁带）。

（6）数据处理符号

专注于描述数据本身的转换、整理和组织过程。

• 整理符号：表示将数据按照某种标准格式进行整理或重新排列。
• 排序符号：表示将数据按预定的顺序（如升序、降序）进行排列。

（7）跨职能流程图符号

这种流程图采用“泳道图”形式，将页面垂直或水平划分为不同的区域（泳道），每个泳道代表一个特定的部门、角色或职能单元。出现在某个泳道中的步骤，即属于该单元的职责范围。这种方式能清晰界定权责，直观展示跨部门协作关系。

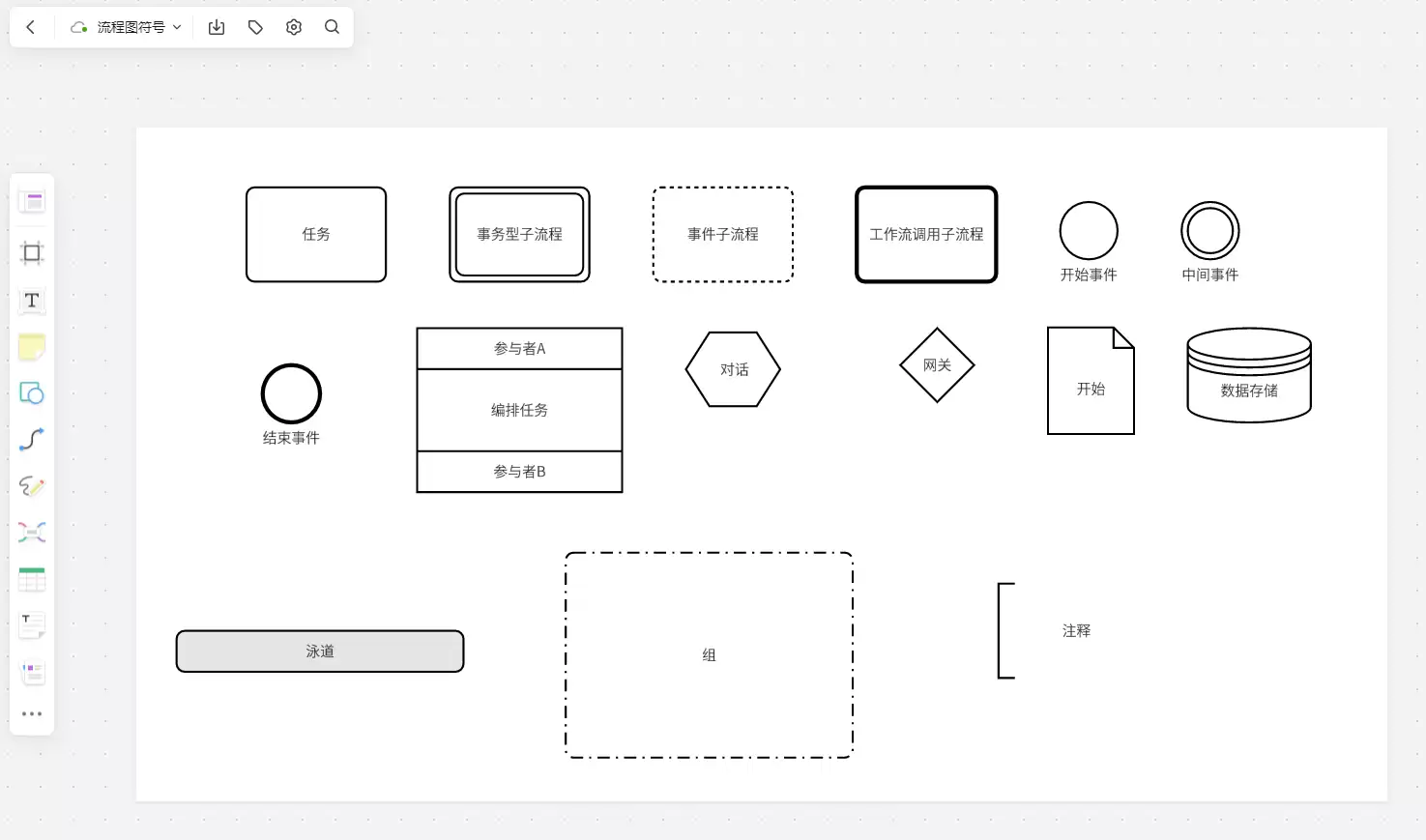

（8）BPMN 符号

BPMN（业务流程模型与标记）是一套更为复杂和强大的标准化符号体系，专为详细建模业务流程而设计。它包含了诸如开始事件、中间事件、结束事件、网关等高级符号，能够精确描述复杂的业务规则、异常处理和交互场景。

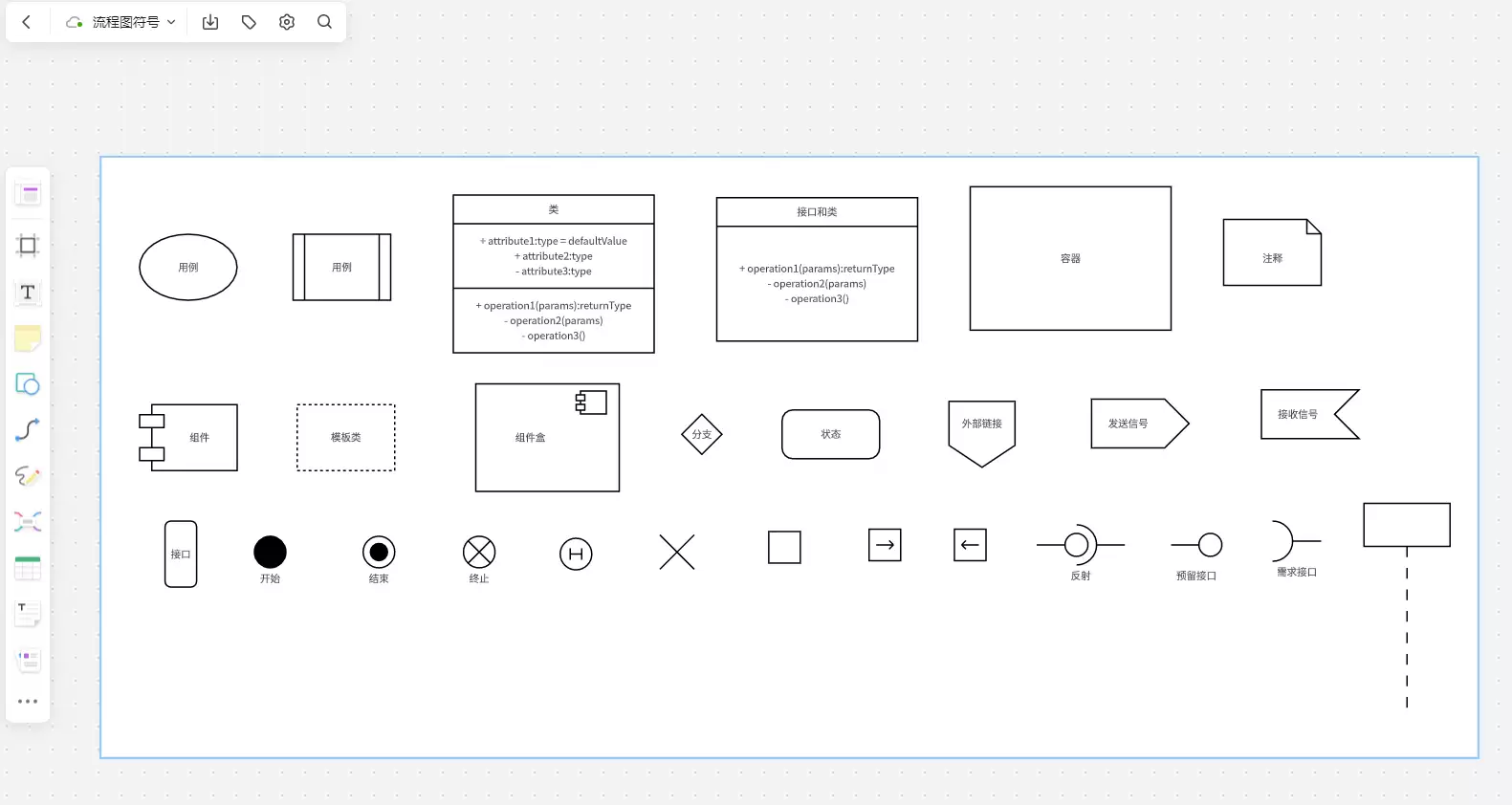

（9）UML流程图符号

UML（统一建模语言）主要用于软件系统的设计与分析。它包含用例图、类图、序列图、活动图等多种图表类型，拥有自己一套丰富的图形符号系统，用于精确描述软件的结构、行为和各种交互。

3. 如何获取并使用完整的流程图符号库

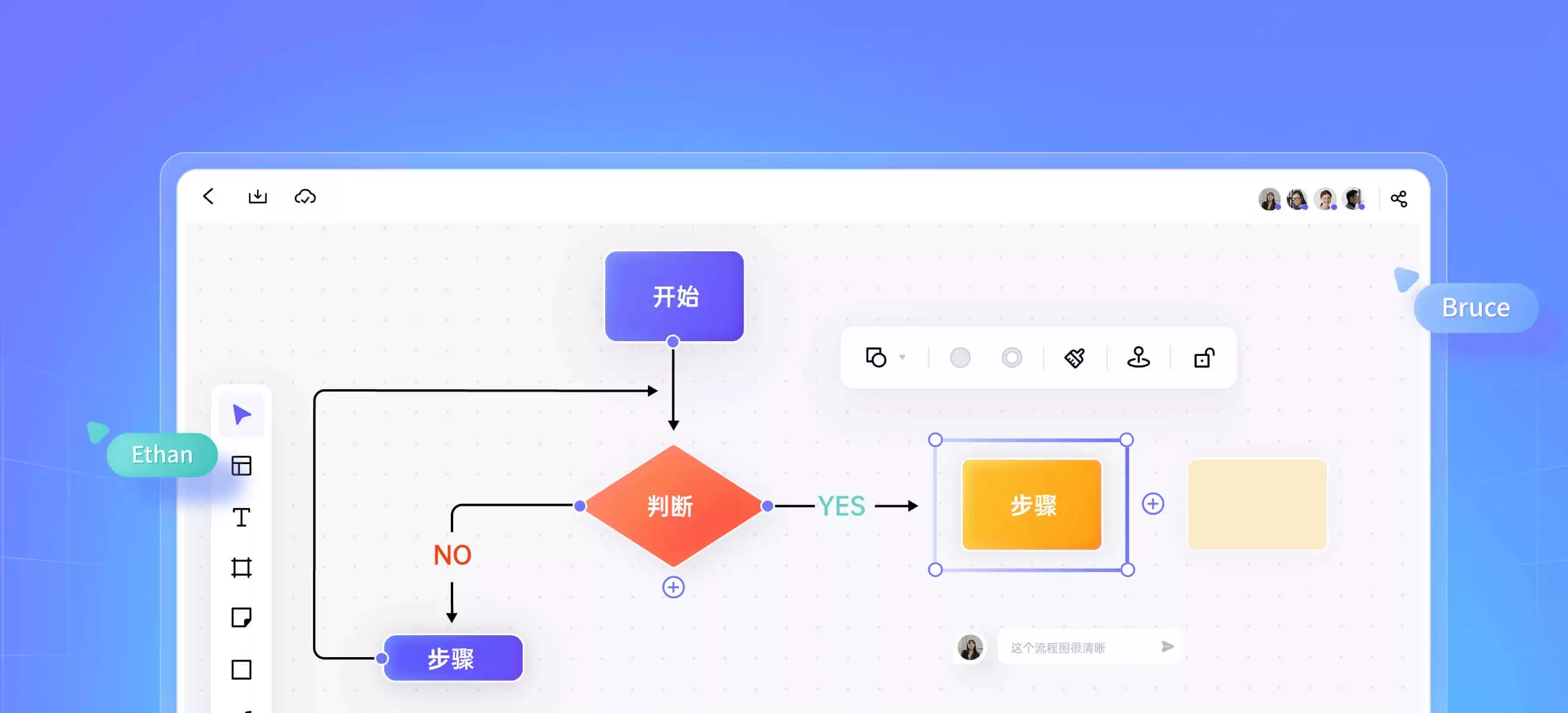

上文提到的所有流程图符号，都可以在专业的图表绘制软件或在线工具中轻松找到。以BoardMix博思白板为例，其内置的图形符号库提供了海量专业符号，涵盖基础流程图、BPMN、UML等多种类型，满足不同场景的绘图需求。

用户只需通过简单的搜索和拖拽操作，就能将这些符号组合成清晰的图表。这类工具通常支持多人协作编辑、多图表管理和模板复用，能极大提升绘图效率与团队协作效果。

总而言之，流程图是梳理逻辑、揭示因果关系的强大工具，广泛应用于商业分析、技术开发、工程管理等诸多领域。许多人在绘制时遇到困难，往往第一步就卡在对符号含义不熟悉上。

因此，在开始绘制之前，务必先明确流程目标与受众，然后选择合适的符号体系进行表达。借助一个集成了丰富符号库和现成模板的专业工具，能让这个过程事半功倍，帮助你快速创建出专业、清晰且易于理解的流程图。
