数据架构图详解定义类型与绘制模板全解析

在当今数据驱动的商业环境中，一张专业、清晰的数据架构图，已成为连接技术实现与业务价值的核心沟通工具。它不仅是技术团队的开发蓝图，更是整个组织理解数据资产、规划数据战略的“全景作战地图”。无论是进行系统重构、评估技术方案，还是推动新的数据项目，一张优秀的架构图都能将复杂的逻辑可视化，极大提升跨团队协作效率与决策质量。

/ignore-error/1" uploadprocessed="true">

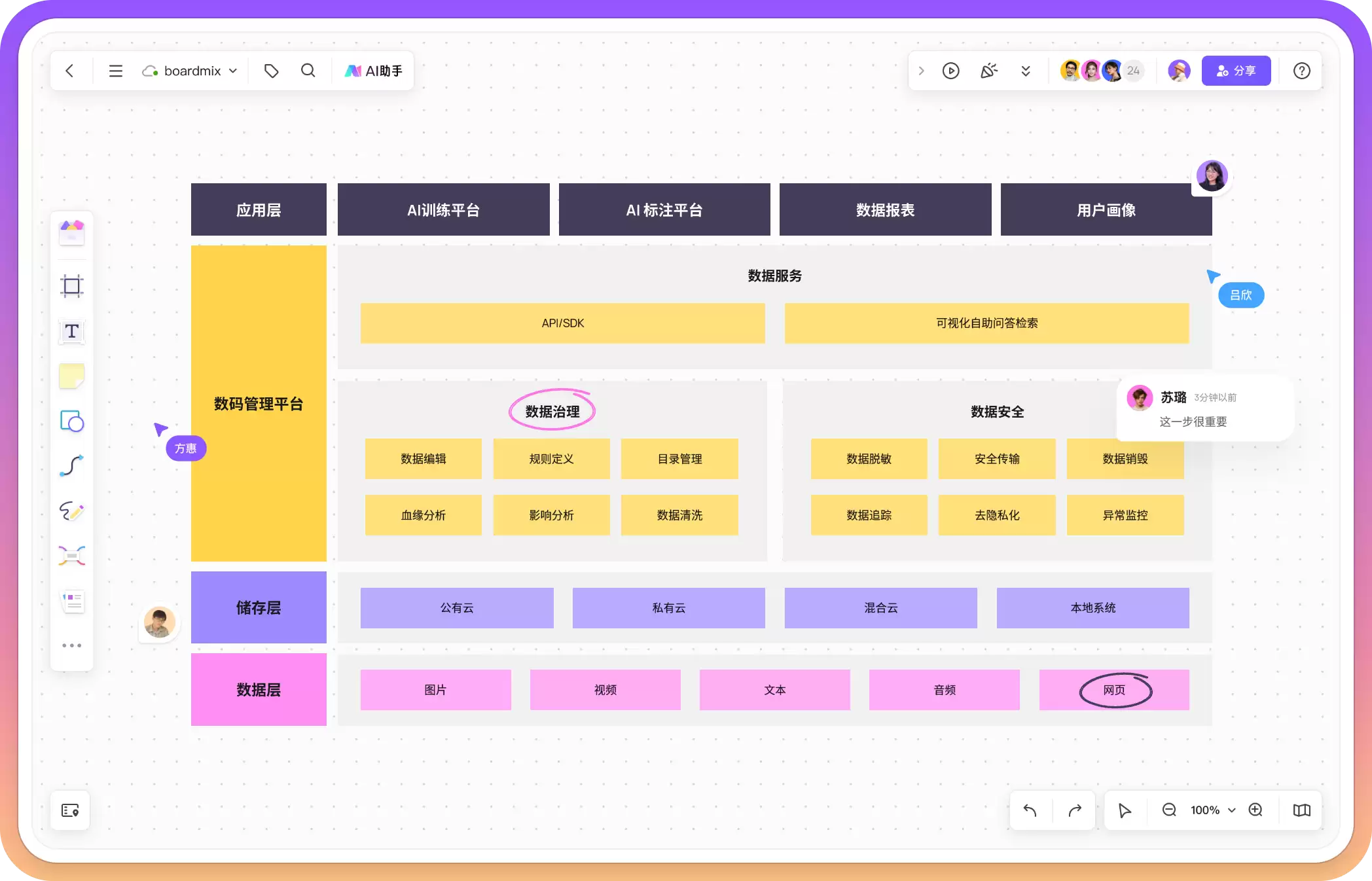

数据架构图是什么？核心定义与价值

简而言之，数据架构图是一种专门用于描绘数据在信息系统内完整生命周期与流转路径的可视化工具。它运用标准化的图形符号，直观展示数据的源头、传输路径、处理逻辑、存储位置以及各组件间的交互关系。对于数据架构师、软件开发工程师、数据分析师及业务决策者而言，这张图是理解系统数据治理策略、定位性能瓶颈、确保数据质量与安全，并最终实现数据驱动业务创新的基石。其核心价值在于，将抽象、分散的数据逻辑，转化为一张统一、易懂的“数据战略地图”。

/ignore-error/1" uploadprocessed="true">

数据架构图的主要类型有哪些？

针对不同的设计阶段、使用场景和沟通对象，数据架构图演化出多种类型，从高度概括的概念视图到具体实施的物理部署图，各有侧重。选择恰当的类型是有效沟通的前提。以下是六种最常用、最具代表性的数据架构图分类，覆盖了从业务建模到技术实现的全过程。

（1）概念数据模型图

这是最顶层的抽象，主要面向业务分析师和项目干系人。它聚焦于识别核心业务实体（例如“用户”、“产品”、“交易”）以及它们之间的关键关系，完全屏蔽技术实现细节。实体关系图（ER图）是典型代表，能帮助非技术人员快速建立对业务数据域的共识。

/ignore-error/1" uploadprocessed="true">

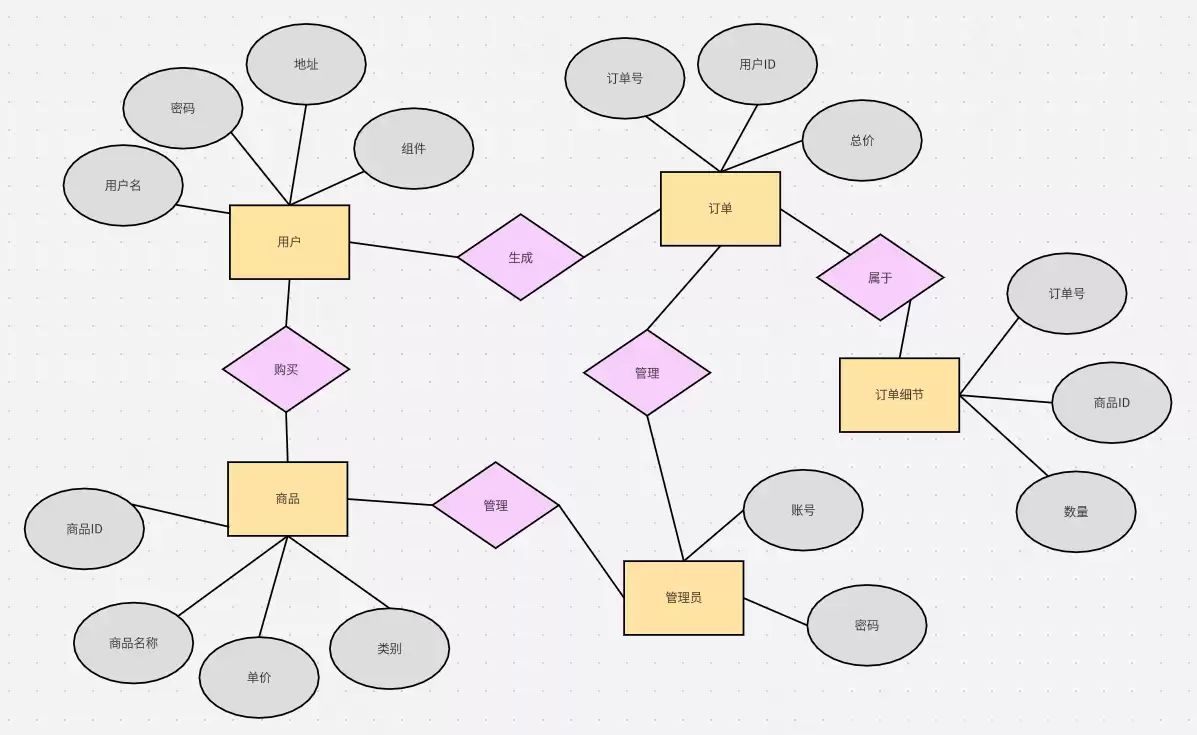

网上购物系统ER图模板

（2）逻辑数据模型图

在概念模型基础上深化，逻辑数据模型图开始详细定义每个实体的属性、数据类型、键约束以及实体间的规范化关系。它独立于任何特定的数据库管理系统，是数据建模师的核心交付物，用于确保数据结构在逻辑上的正确性与一致性。

（3）物理数据模型图

这是将逻辑模型落地为具体数据库方案的“施工图”。物理数据模型图会明确指定在选定的数据库产品（如MySQL, PostgreSQL, Oracle）中，表名、字段名、数据类型、索引、分区策略以及主外键关系等具体实现细节，直接指导数据库的创建与优化。

（4）数据流图

DFD专注于描述数据在系统内部或系统之间的流动过程。它通过图形化展示数据的输入源、输出目标、处理节点（加工）以及数据存储，动态地刻画业务流程和数据转换步骤，非常适合用于系统分析和需求梳理阶段。

（5）数据仓库架构图

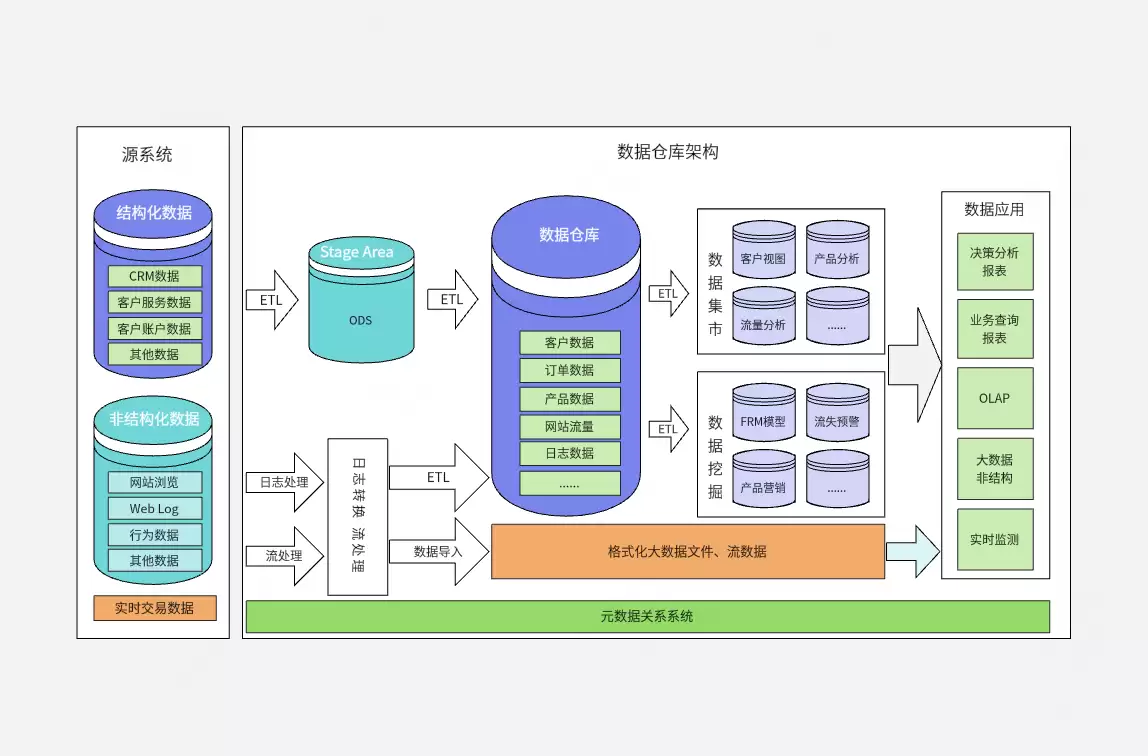

专为商业智能与分析场景设计。此类架构图清晰地描绘了数据从多个操作型业务系统经过ETL/ELT过程，加载到数据仓库或数据湖，并最终组织成数据集市、多维模型（星型/雪花模型）以供前端分析工具使用的完整链路，是BI团队的核心参考视图。

（6）大数据与实时数据管道架构图

在现代数据栈中，此类架构图至关重要。它详细展示了海量数据或实时流数据从采集、传输、实时处理到存储与计算的完整管道，通常会包含Kafka、Flink、Spark Streaming、Airflow等组件，是数据平台工程师构建和维护高效数据流水线的蓝图。

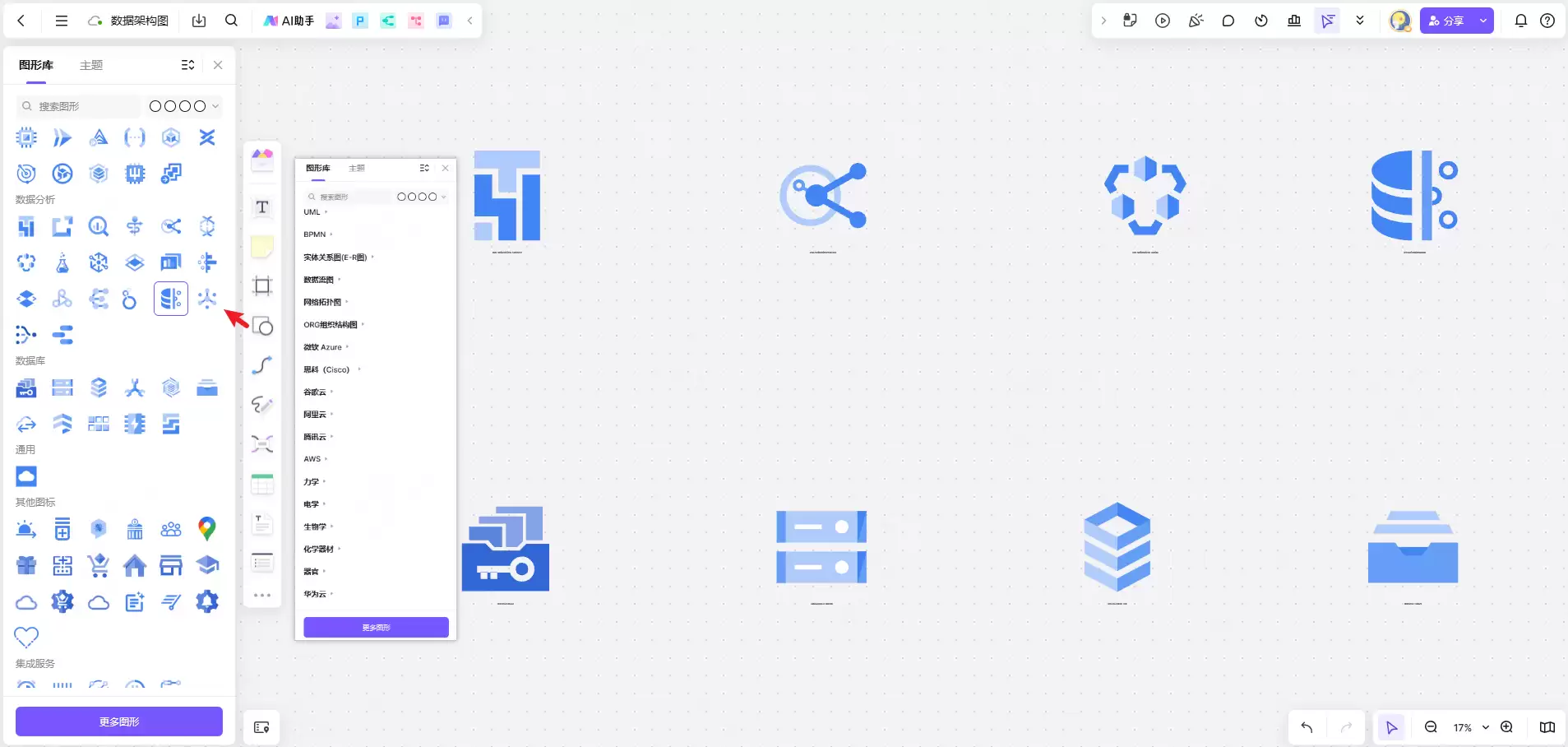

数据架构图的核心构成要素

无论绘制哪种类型的数据架构图，其基本构成元素是相通的。掌握这些“积木块”，是绘制和理解任何数据架构图的基础。

数据源

数据的起源点。包括内部业务系统（CRM, ERP, SCM）、外部第三方API、移动应用、物联网传感器、日志文件等。明确标注数据源是建立清晰数据血缘关系的第一步。

数据存储

数据持久化存放的介质。根据数据特性与应用场景，需选用不同的存储方案：关系型数据库用于事务处理，NoSQL数据库（文档、键值、图）应对灵活性与扩展性需求，数据仓库服务于分析，而数据湖则用于存储原始、海量的多格式数据。

数据处理与计算引擎

数据的加工中心。负责完成数据的清洗、转换、集成、聚合与计算等任务。常见组件包括批处理框架（如Apache Spark）、流处理引擎（如Apache Flink）、ETL/ELT工具（如Apache Airflow, dbt）以及数据集成平台。

数据分析与可视化层

数据价值呈现的终端。经过处理的数据通过商业智能工具（如Tableau, FineBI, Power BI）、数据应用或自定义报表系统，转化为洞察、仪表盘和可视化图表，直接赋能业务决策。

/ignore-error/1" uploadprocessed="true">

数据安全、治理与合规框架

贯穿整个数据生命周期的保障体系。架构图中必须体现数据加密（传输中与静态）、身份认证与授权（IAM）、访问控制、数据脱敏、审计日志以及满足GDPR、等保等法规要求的合规性设计，这是架构安全性的关键。

数据交互与集成接口

连接各组件的“粘合剂”。通常通过API网关、消息队列（如RabbitMQ, Kafka）、企业服务总线或数据同步工具来实现系统间可靠、高效、解耦的数据通信与交换。

五大实用数据架构图模板参考

对于希望快速上手或确保专业性的团队，参考成熟的架构图模板是高效的方法。好的模板提供了经过验证的结构与最佳实践。

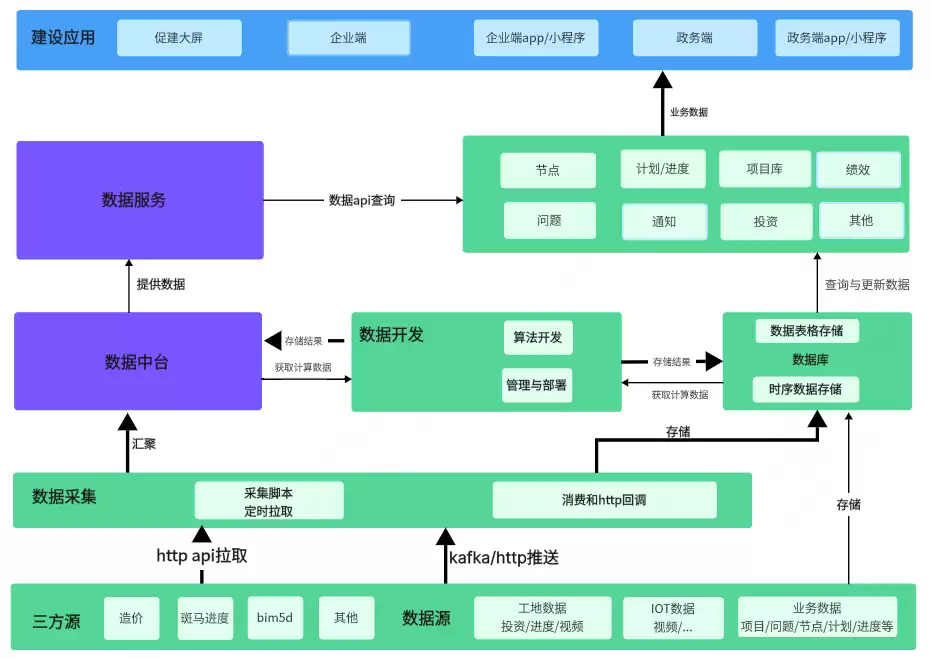

（1）企业级数据架构全景图模板

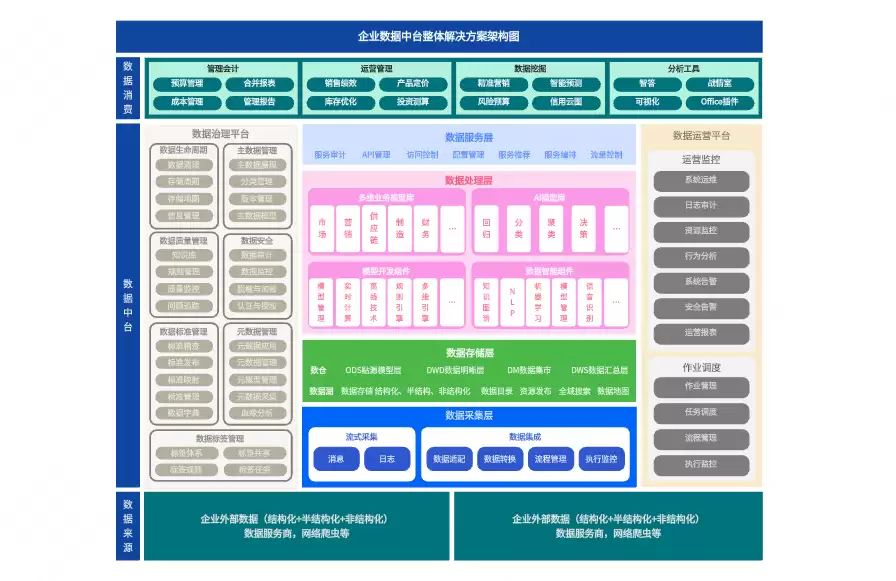

此模板展示了一个中大型企业完整的、分层的数据架构全景，从数据源、数据集成层、数据存储与计算层到数据服务与应用层。它非常适合用于向管理层汇报数据战略，或作为跨部门统一技术视野的基准文档。

/ignore-error/1" uploadprocessed="true" alt="企业数据架构模板">

（2）业务流程数据流图模板

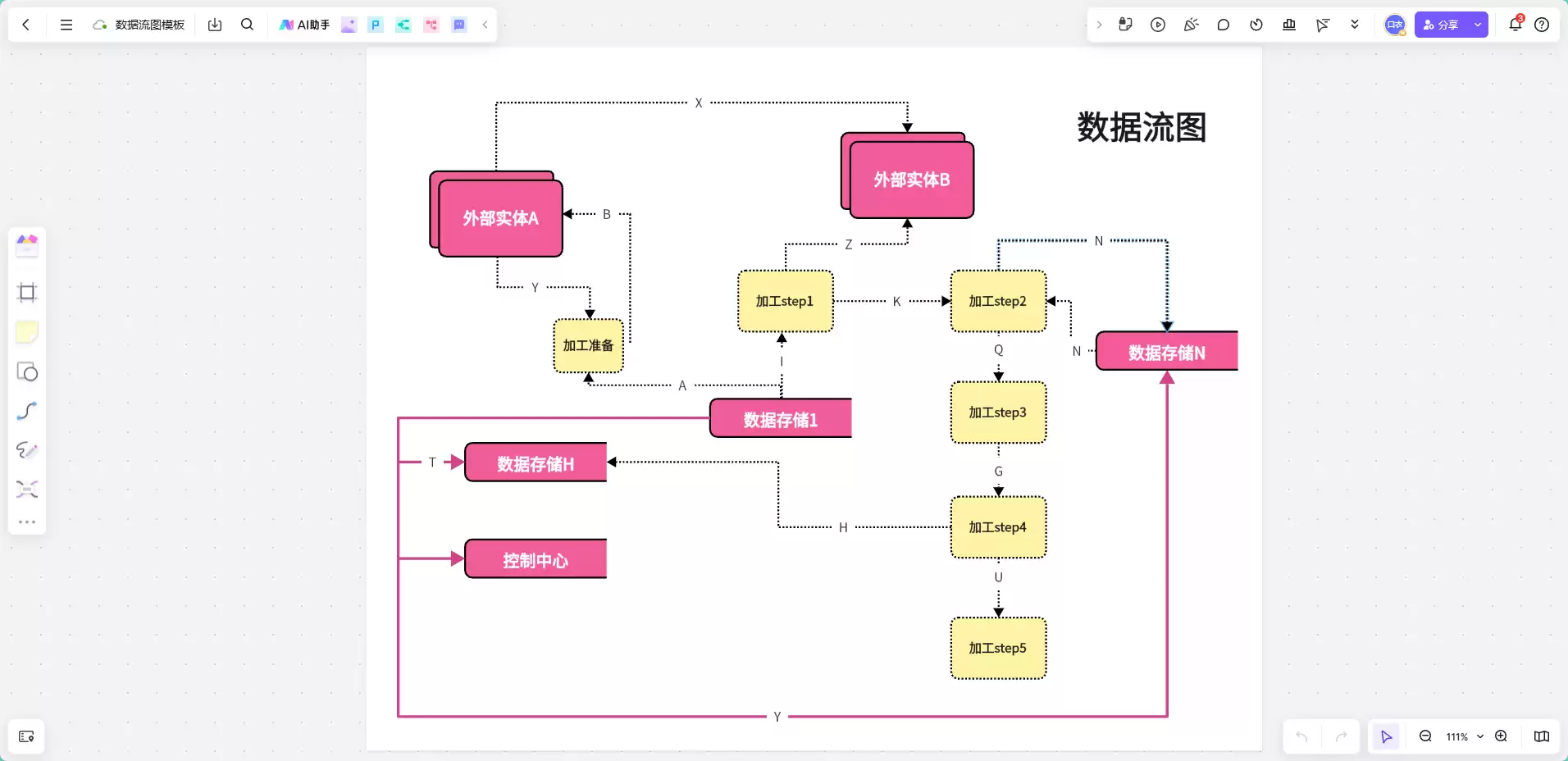

专注于刻画特定业务场景下的数据动态流转。该模板清晰定义了外部实体、处理过程、数据流方向和数据存储，非常适合用于分析“客户订单处理”、“用户注册流程”等具体业务环节的数据逻辑与优化点。

/ignore-error/1" uploadprocessed="true">

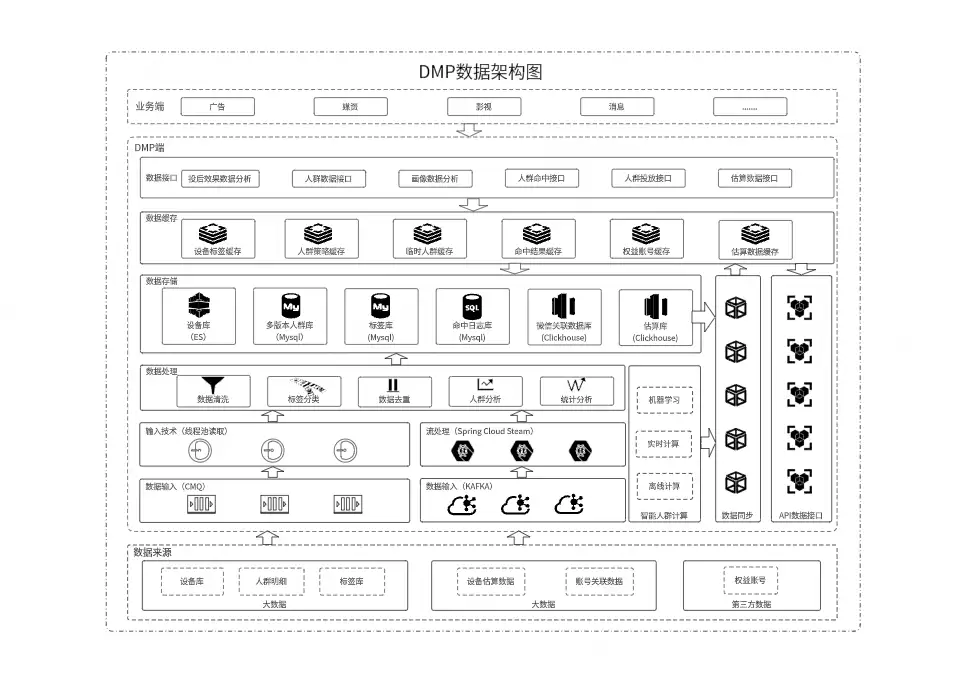

（3）混合数据存储架构模板

针对现代应用多模数据存储的需求，此模板帮助梳理OLTP数据库、OLAP数据仓库、NoSQL数据库、缓存（Redis/Memcached）及对象存储等不同存储技术如何协同工作，形成互补的数据存储生态。

/ignore-error/1" uploadprocessed="true">

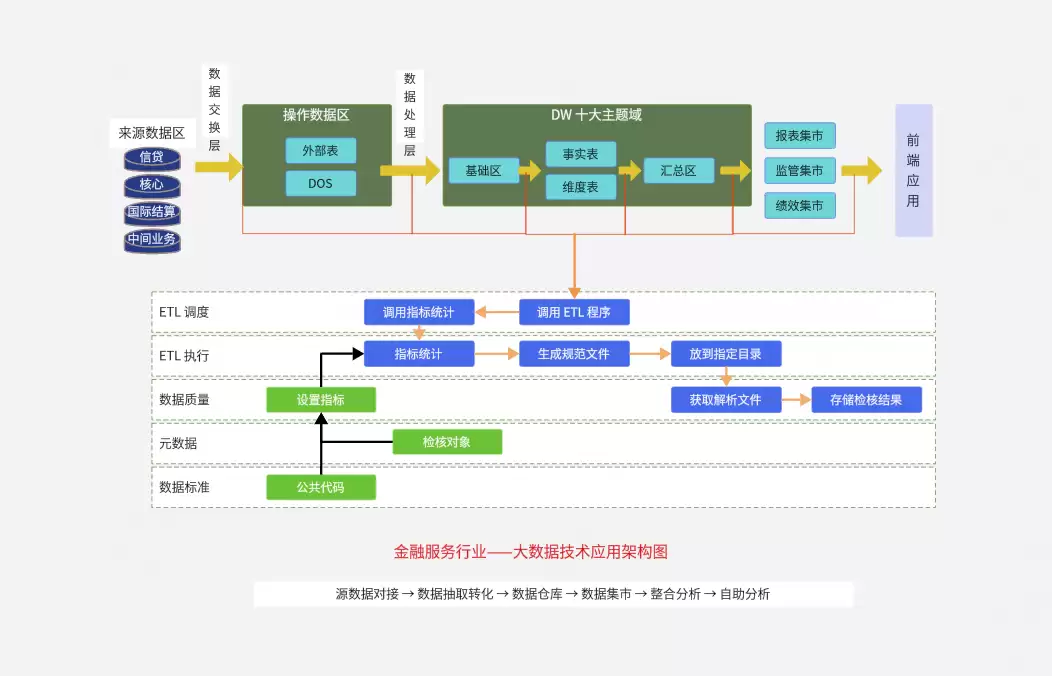

（4）ETL/ELT数据处理流程图模板

详细拆解了数据从源系统抽取、经过一系列清洗转换规则、质量检查，最终加载到目标系统的每一步。该模板是数据开发团队设计、评审和文档化数据处理流水线的标准参考。

/ignore-error/1" uploadprocessed="true">

（5）实时数据平台架构图模板

适用于需要低延迟数据处理的场景，如实时监控、实时推荐、欺诈检测。模板中通常集成消息队列、流计算引擎、实时数仓/OLAP数据库和实时API服务，为构建高响应、可扩展的实时数据系统提供蓝图。

/ignore-error/1" uploadprocessed="true">

总而言之，数据架构图的终极目标是降低复杂性，构建共识，驱动行动。而绘制出一张既专业又易懂的架构图，除了依赖扎实的数据架构知识，选择一款功能强大的可视化绘图工具也至关重要。优秀的工具应提供丰富的行业标准符号库、灵活的布局与连线功能，并支持团队协作，从而帮助您将精妙的数据架构思想，高效、准确地转化为可视化的沟通语言，真正释放数据资产的潜在价值。
