UML活动图入门教程两分钟快速掌握核心用法

在软件系统设计与业务流程优化中，如何将复杂的动态逻辑清晰、直观地呈现出来，始终是一个核心课题。UML活动图正是解决这一难题的强大工具。作为一种标准化的图形建模语言，它专注于刻画系统或业务的工作流与动态行为。对于设计人员、开发者和业务分析师来说，熟练掌握UML活动图的绘制与应用，不仅能深化对流程逻辑的理解，更能大幅提升团队沟通与协作的效率，为项目成功奠定坚实基础。

/ignore-error/1" uploadprocessed="true">

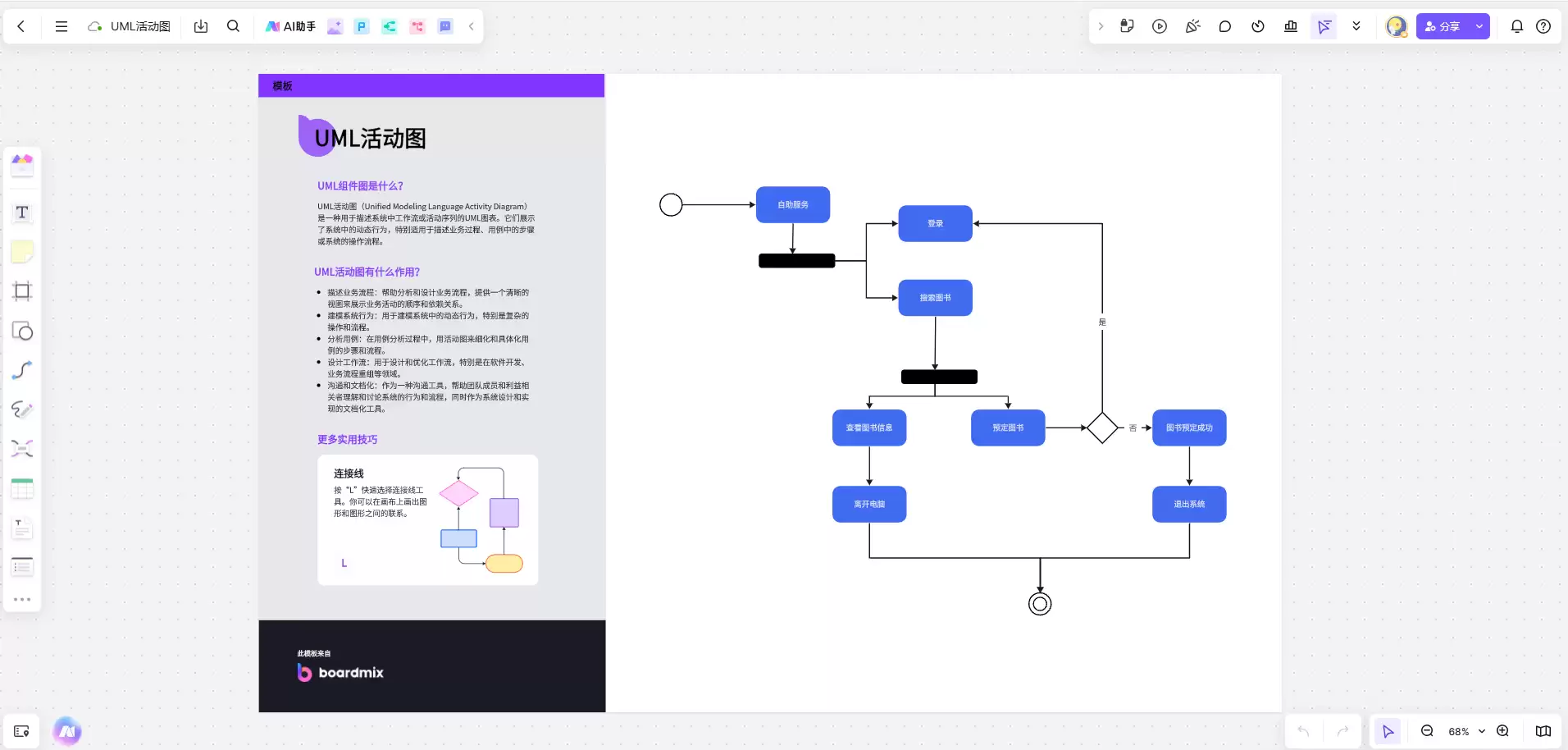

1. UML活动图是什么

简而言之，UML（统一建模语言）是一套国际通用的“可视化设计语言”，用于规范地描述、设计和记录软件系统的结构与行为。而UML活动图，则是这套语言中专用于模拟流程和操作的图表工具。它特别擅长展现任务执行的顺序、条件判断的分支、并行发生的活动以及完整的业务流程。通过标准化的图形符号，它能将复杂的系统行为或工作步骤一目了然地呈现出来。

这种可视化方式对项目团队具有极高的实用价值。面对繁琐的业务逻辑或软件用例，一张结构清晰的活动图往往比冗长的文字说明更有效。其核心价值主要体现在以下方面：

• 描述工作流与业务流程：精确展示各项任务、操作之间的前后顺序、依赖关系与触发条件。

• 描述并发与同步行为：直观揭示哪些活动可以同时执行，以及它们如何在特定节点汇合。

• 业务流程分析与优化：帮助企业梳理现有流程，识别效率瓶颈与冗余环节，从而进行流程再造。

• 软件系统行为建模：为开发人员提供系统在不同场景下如何响应和运行的“可视化蓝图”，辅助进行用例实现与详细设计。

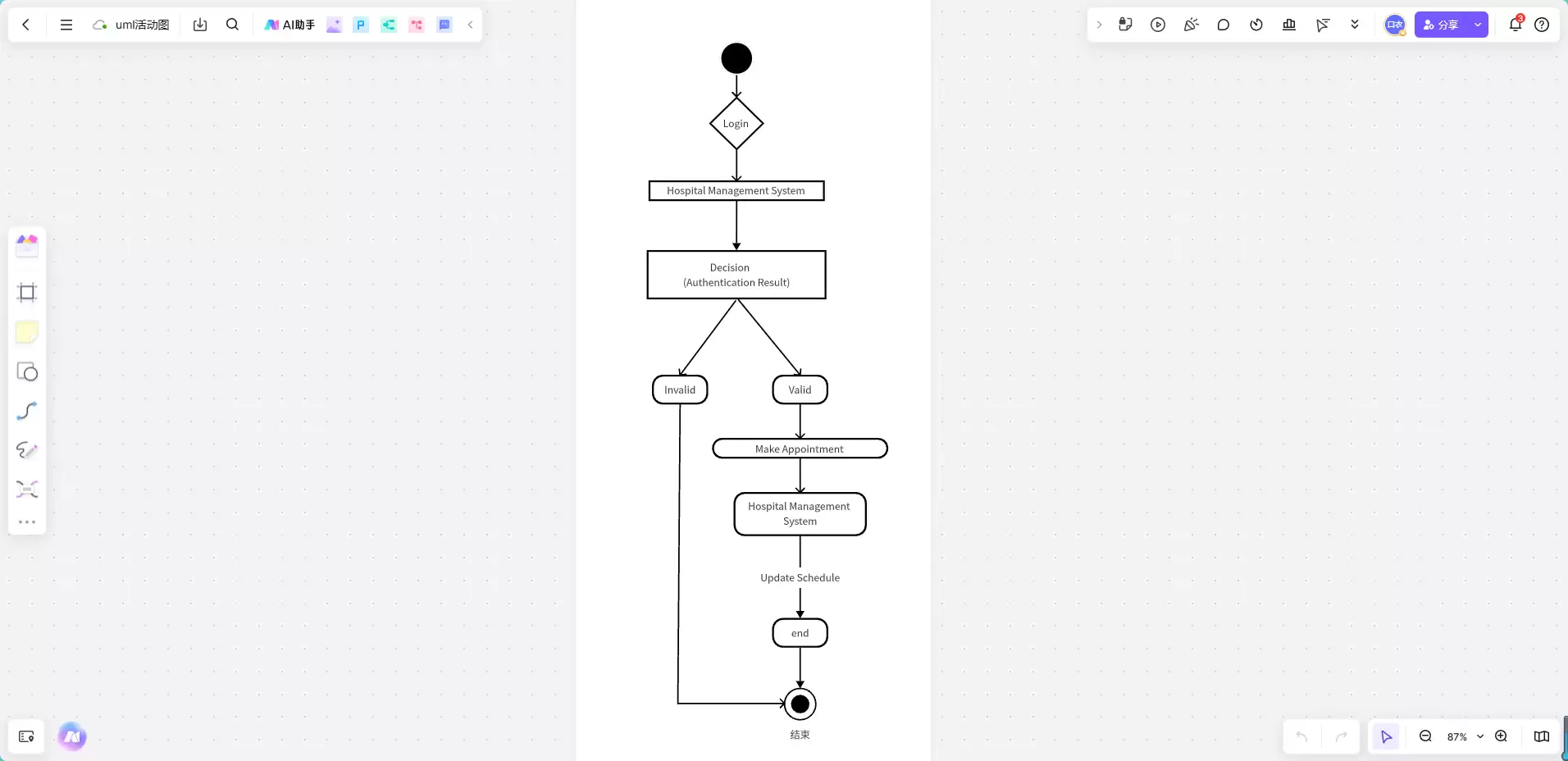

2. UML活动图组成元素

如同建筑需要砖瓦，绘制标准的UML活动图也依赖于一套定义明确的图形元素。每个构成元素都有其特定的含义和用途，它们协同工作，共同描述出完整的动态过程。深入理解这些核心“构件”，是读懂和绘制高质量活动图的前提。

/ignore-error/1" uploadprocessed="true">

接下来，我们详细解析这些关键组成部分：

• 活动：代表流程中的一个具体步骤或执行单元，例如“用户登录验证”、“计算订单总额”、“发送确认邮件”等。

• 决策节点：流程中的条件判断点，通常用菱形表示。它根据一个布尔条件的结果（是/否），决定控制流转向不同的分支路径。

• 起始节点：标识整个活动流程的开始，用一个实心圆点表示。

• 结束节点：标识活动流程的终止，用一个圆圈内含实心圆（牛眼符号）表示。

• 活动边：连接各元素、带箭头的实线，表示控制流或数据流的传递方向与顺序。

• 并行节点：包含分岔条与汇合条。分岔条将单一流拆分为多个可并发执行的流；汇合条则等待所有并行流完成后，再合并为单一流继续。

• 泳道：一种重要的组织元素，通过纵向或横向区域划分活动图。每个泳道通常代表一个特定的参与者（如“用户”、“后台系统”）、组织单元或对象，清晰界定职责归属，使“谁负责什么”一目了然。

3. UML活动图实例分享

理论与实践相结合，理解方能更深入。通过以下几个典型场景的UML活动图实例，我们可以直观感受其如何高效刻画复杂流程。无论是软件开发、业务分析还是项目管理，它都是梳理逻辑、优化步骤的得力工具。

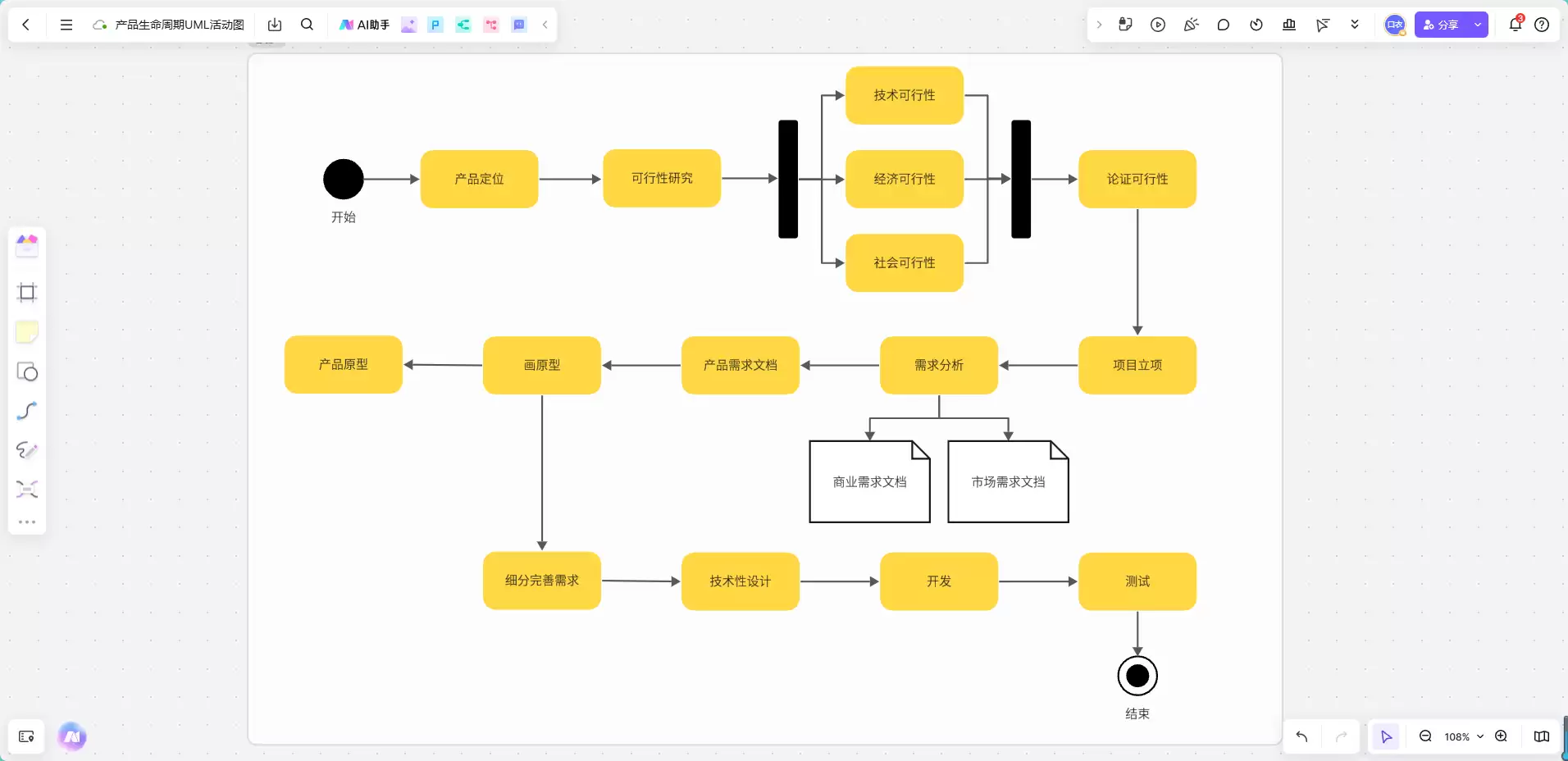

（1）产品生命周期UML活动图实例

此图完整描绘了一个产品从市场调研、概念设计，到开发测试、上市推广，直至成熟运营和最终退市的全部阶段。它以可视化方式串联起各环节的决策与流转，帮助产品经理与团队全局掌控产品演进的全过程。

/ignore-error/1" uploadprocessed="true">

产品生命周期UML活动图模板

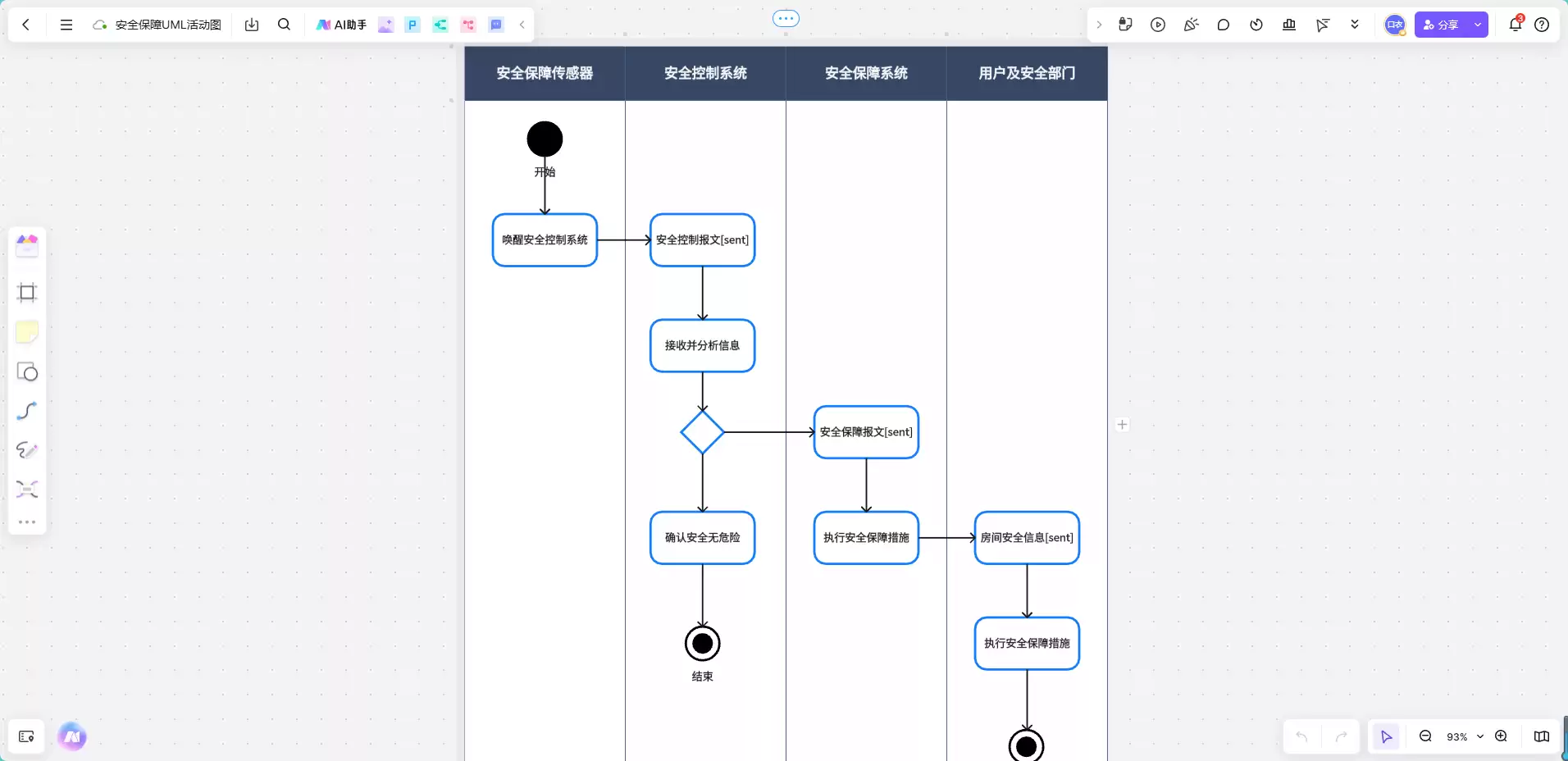

（2）安全保障UML活动图实例

在信息安全领域，活动图是设计安全响应流程的有效方法。它能清晰展示从安全事件监测、告警、风险评估到启动应急预案、处置恢复的完整链路。通过分析此图，可以系统性地排查安全薄弱环节，完善防护策略与操作规范。

/ignore-error/1" uploadprocessed="true">

安全保障UML活动图模板

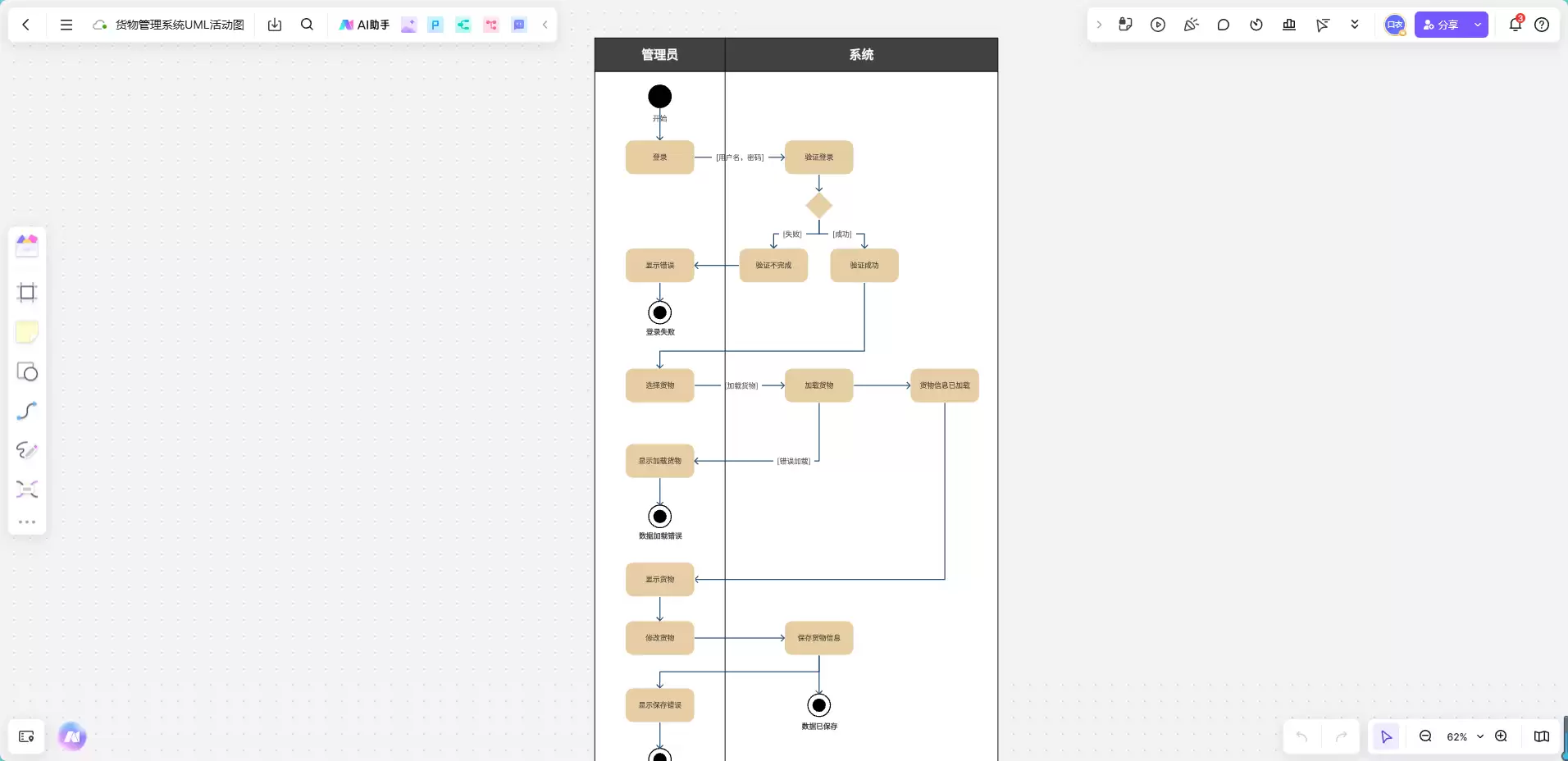

（3）货物管理系统UML活动图实例

该图清晰模拟了货物从仓库出库、物流配送到客户签收及反馈的端到端流程。它直观揭示了仓储、运输、配送等环节的协作顺序与约束条件。企业可借此分析物流路径效率，发现延迟节点，从而优化库存管理与配送方案，提升供应链整体效能。

/ignore-error/1" uploadprocessed="true">

货物管理系统UML活动图模板

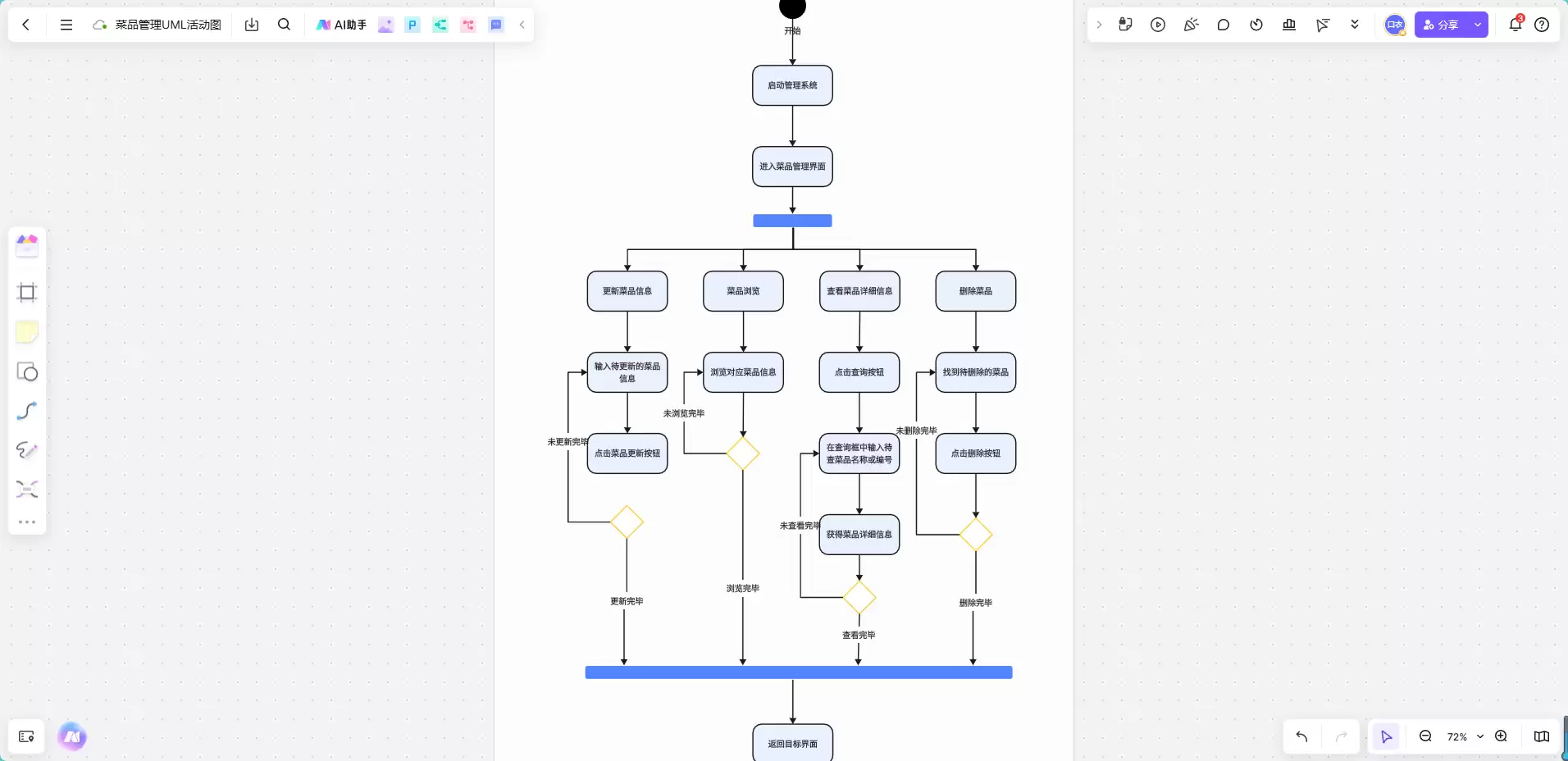

（4）菜品管理UML活动图实例

针对餐饮行业，此图模拟了从顾客点单、订单确认、后厨制作到服务员上菜、结账的完整服务流程。餐厅管理者可以通过它审视前后台协作细节，精准定位出餐慢、送错菜等问题的根源，进而优化岗位分工与流程动线，提升运营效率与顾客满意度。

/ignore-error/1" uploadprocessed="true">

菜品管理UML活动图模板

综上所述，从软件工程中的详细设计到企业运营中的流程梳理，UML活动图都发挥着不可替代的作用。它借助标准化的视觉符号，将抽象、动态的行为转化为易于理解、讨论和优化的图表，是提升团队协同、保障项目质量与推动业务改进的关键建模工具。
