程序流程图入门指南基本元素绘制步骤与应用实例

在软件开发和系统设计的世界里，如何将复杂的逻辑清晰地呈现出来，一直是个不小的挑战。这时候，程序流程图就派上了大用场。

1. 程序流程图概述

简单来说，程序流程图就是一种用图形来描述程序执行流程或算法逻辑的方法。它把那些抽象的代码步骤，转化成一连串直观的图形和箭头，让程序的运行路径一目了然。

这种可视化方式，不仅能让开发者自己理清思路，提前发现逻辑漏洞，更是在团队协作和项目管理中充当了“通用语言”的角色，让沟通效率大幅提升。

2. 程序流程图的基本元素

一幅清晰的程序流程图，就像一套精密的乐高积木，由几个核心的“零件”组合而成。理解这些基本元素，是绘制和阅读流程图的基础。

（1）节点（Node）

节点是流程图的骨架，代表程序中的一个具体操作或决策点。不同的形状对应不同的功能：

• 开始/结束节点：通常用圆角矩形表示，标明了流程的边界，一切从这里开始，也在这里终结。
• 处理节点：最常见的矩形框，代表需要执行的具体任务或计算，比如“计算用户积分”、“保存数据到数据库”。
• 判断节点：菱形是它的标志，意味着程序走到了一个岔路口，需要根据条件（如“用户余额是否充足？”）决定下一步走向。

（2）箭头（Arrow）

箭头是连接节点的血管，指明了程序执行的顺序和方向。单向箭头表示常规顺序流，而在判断节点后出现的分支箭头，则常常会标注条件（如“是/否”、“>0”），让逻辑关系一目了然。

（3）符号（Symbol）

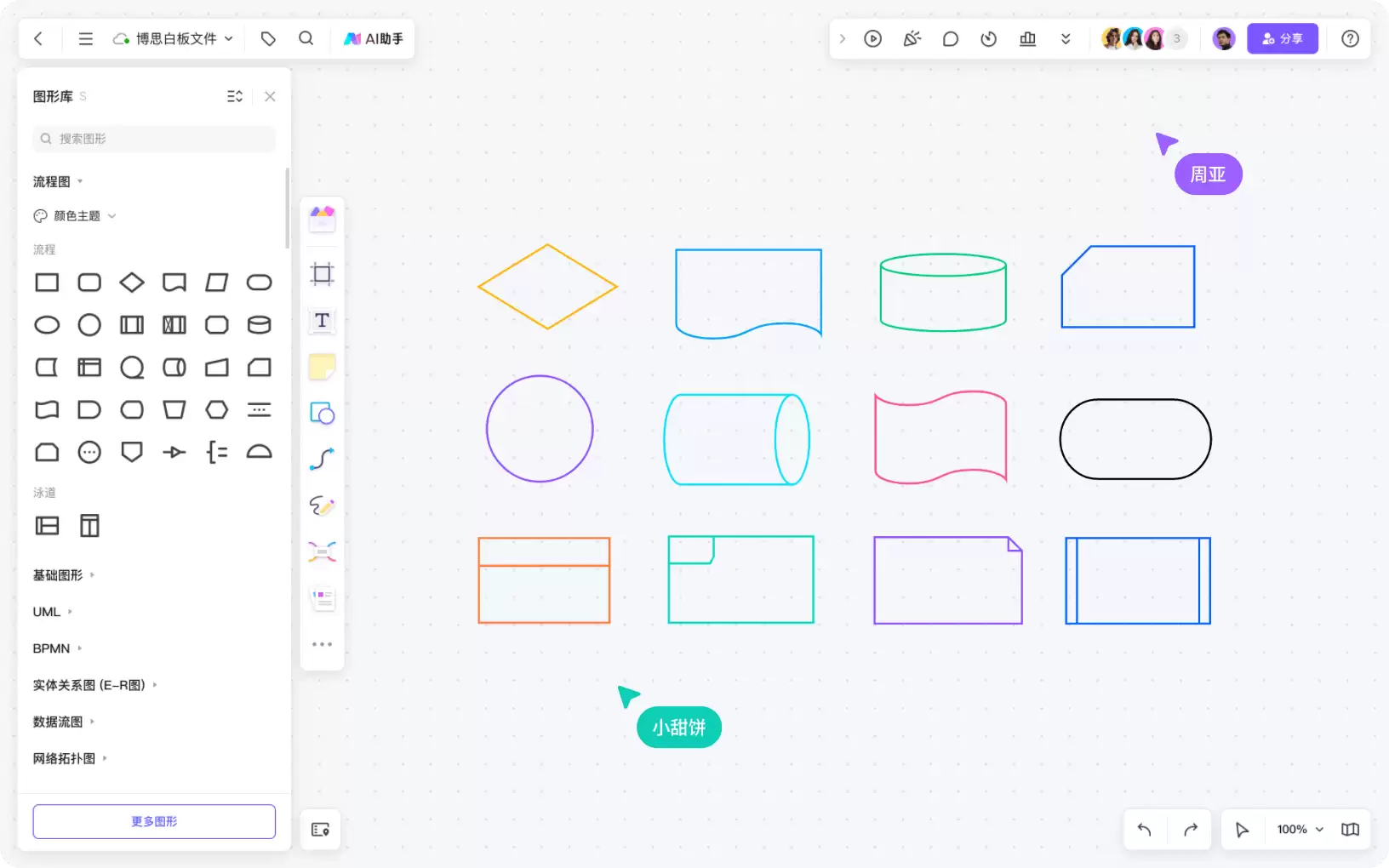

除了上述基本形状，流程图还有一套约定俗成的符号体系来丰富表达：

• 平行四边形通常代表输入/输出，比如“接收用户指令”或“打印报告”。
• 其他特定符号可能用于表示数据库、文档或预定义处理过程。

统一使用这些符号，能确保流程图在任何开发者看来都具有一致的可读性。

（4）注释（Annotation）

注释是流程图的“润滑剂”。当某个步骤特别复杂或容易产生歧义时，在旁边加上一小段简洁的文字说明，能极大地帮助他人（或未来的自己）理解设计意图和关键细节。记住，注释贵在精炼，直击要害即可。

3. 程序流程图的应用场景

程序流程图的价值远不止于画图本身，它在多个关键领域都发挥着不可替代的作用。

（1）软件开发

这是流程图最经典的应用场景。在动手写代码之前，先用流程图把逻辑跑一遍，堪称“低成本试错”的利器。它能帮你提前发现分支遗漏、死循环或者边界条件处理不当等问题。对于复杂的递归算法，流程图更能直观地展示“递归调用”与“终止条件”之间的往复关系，比纯文字描述易懂得多。

（2）项目管理

在项目管理中，流程图是可视化项目路径的绝佳工具。它将项目拆解为一系列可执行、可监控的节点。通过在节点上标注预计耗时（如“需求评审：2天”），整个时间线就清晰了。更重要的是，那些菱形的判断节点（比如“关键资源是否到位？”）能提前暴露项目风险点，让团队有机会未雨绸缪，制定应对预案。

（3）教学和培训

对于计算机教育而言，流程图是连接理论与实践的桥梁。初学者通过图形化的流程，能更轻松地理解算法核心，比如一个排序算法是如何一步步比较和交换数据的。教师用流程图进行案例剖析，也能让抽象的概念落地，显著提升教学效果。

（4）算法设计

在算法设计阶段，流程图是梳理和优化思路的必备工具。设计者可以先把算法的核心步骤和判断条件用图形摆出来，审视整个逻辑链。这时，很容易就能发现哪些循环可以合并、哪些判断是冗余的。在循环处理节点旁标注预估执行次数，更是定位性能瓶颈的直观方法。

（5）文档编写

一份优秀的软件文档，离不开清晰的逻辑说明。将关键业务流程或复杂模块的逻辑用流程图呈现，嵌入到文档中，能极大降低用户的阅读成本。图文并茂的文档，其可读性和实用性远胜于大段的纯文字描述。

4. 程序流程图怎么画？

绘制一幅专业、清晰的程序流程图，其实有章可循。遵循从整体到细节的步骤，即使是新手也能快速上手。

（1）定义边界：明确流程起点与终点

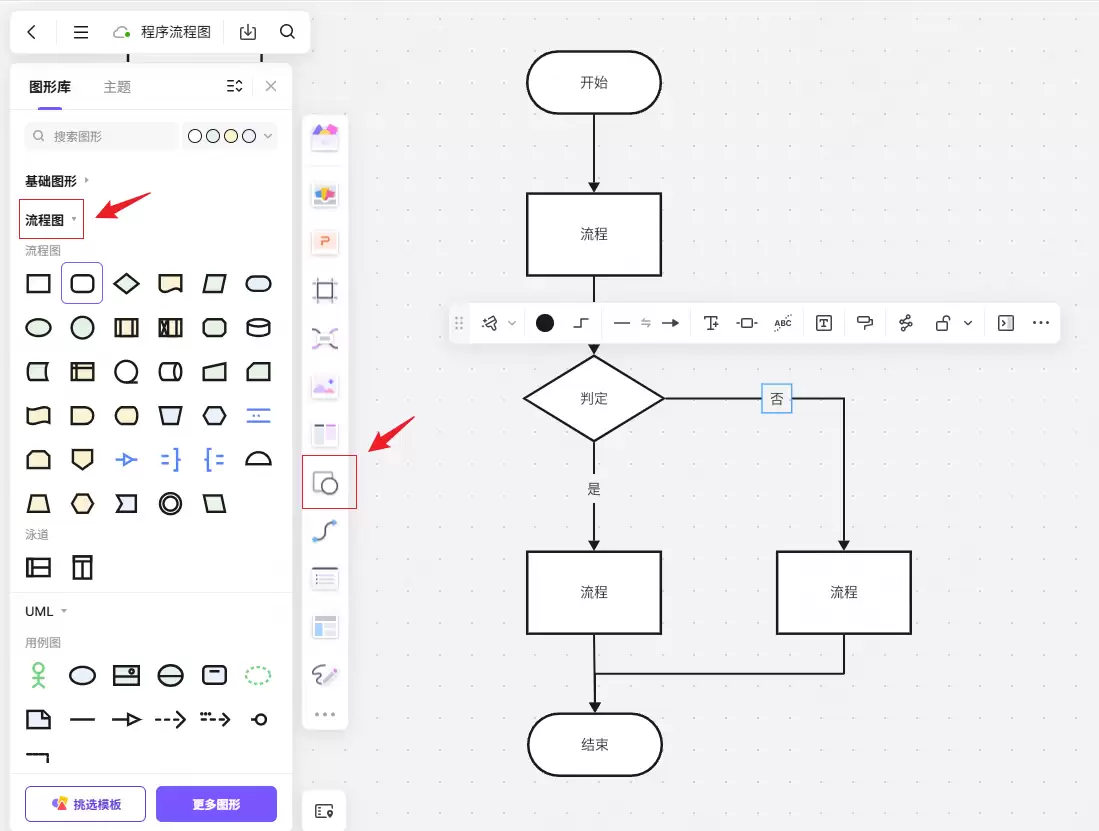

万事开头难，但第一步很简单：想清楚这个流程从哪里开始，到哪里结束。用圆角矩形标出“开始”和“结束”，就像给故事画好了开头与结尾，后续的所有情节都将在此框架内展开。

（2）拆解步骤：梳理核心执行逻辑

接下来，把从起点到终点之间要做的所有主要事情，按顺序列出来。每一步用一个矩形（处理节点）表示。例如，“用户登录”流程可以拆解为：“显示登录界面”→“接收输入”→“验证凭证”→“跳转主页”。确保每一步都是一个原子操作，清晰无歧义。

（3）标注分支：处理条件判断逻辑

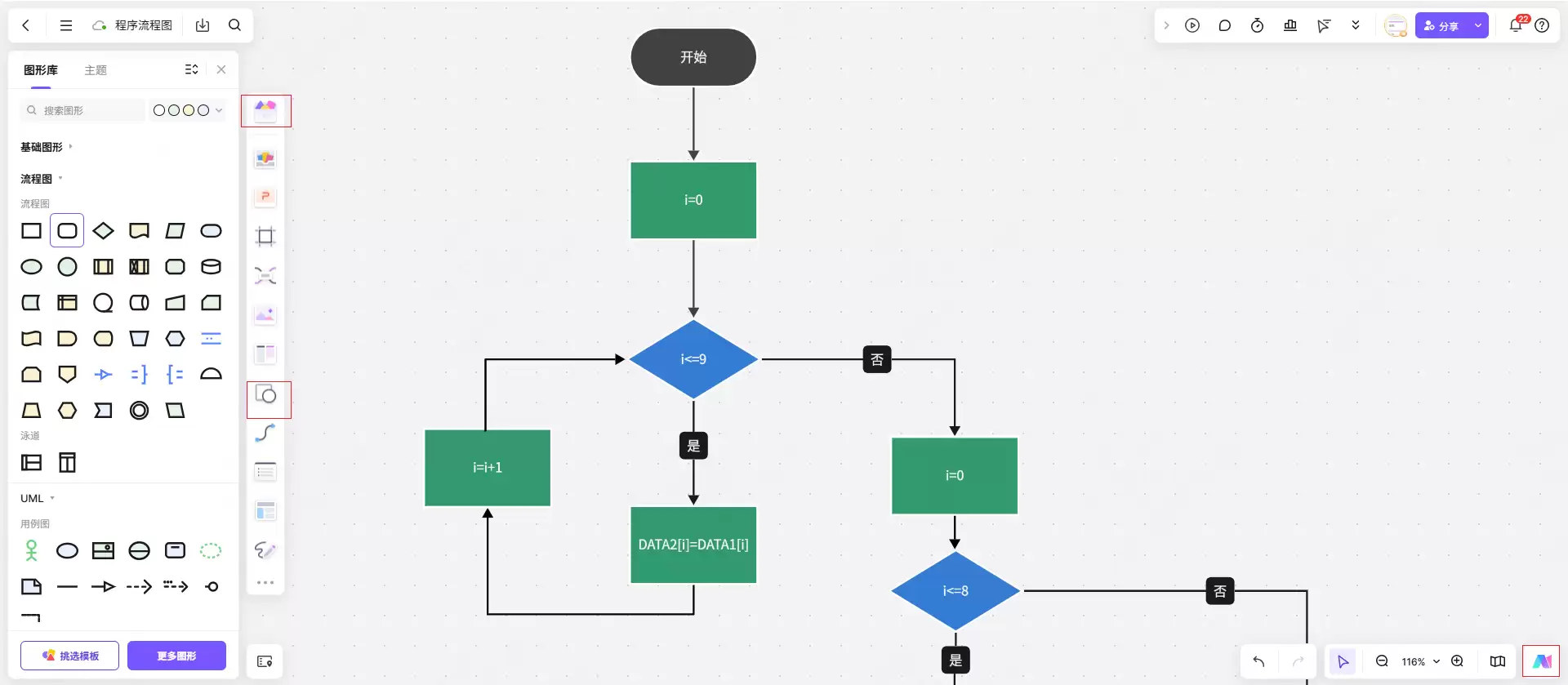

现实世界的逻辑很少是一条直线。当流程中间出现“如果...那么...”的情况时，就是菱形判断节点出场的时候了。例如，在“验证凭证”后，需要判断“密码是否正确？”，根据“是”或“否”引出两条不同的路径。用箭头清晰标注每个分支的条件。

（4）补充说明：增强流程图可读性

为了让流程图更容易被理解，别忘了添加“润滑剂”。在复杂的处理节点旁加一两句注释，解释其目的；用平行四边形明确标出数据的输入和输出。这些细节能让你画的图不仅自己能看懂，别人也能一眼看明白。

（5）善用工具与模板：提升绘图效率

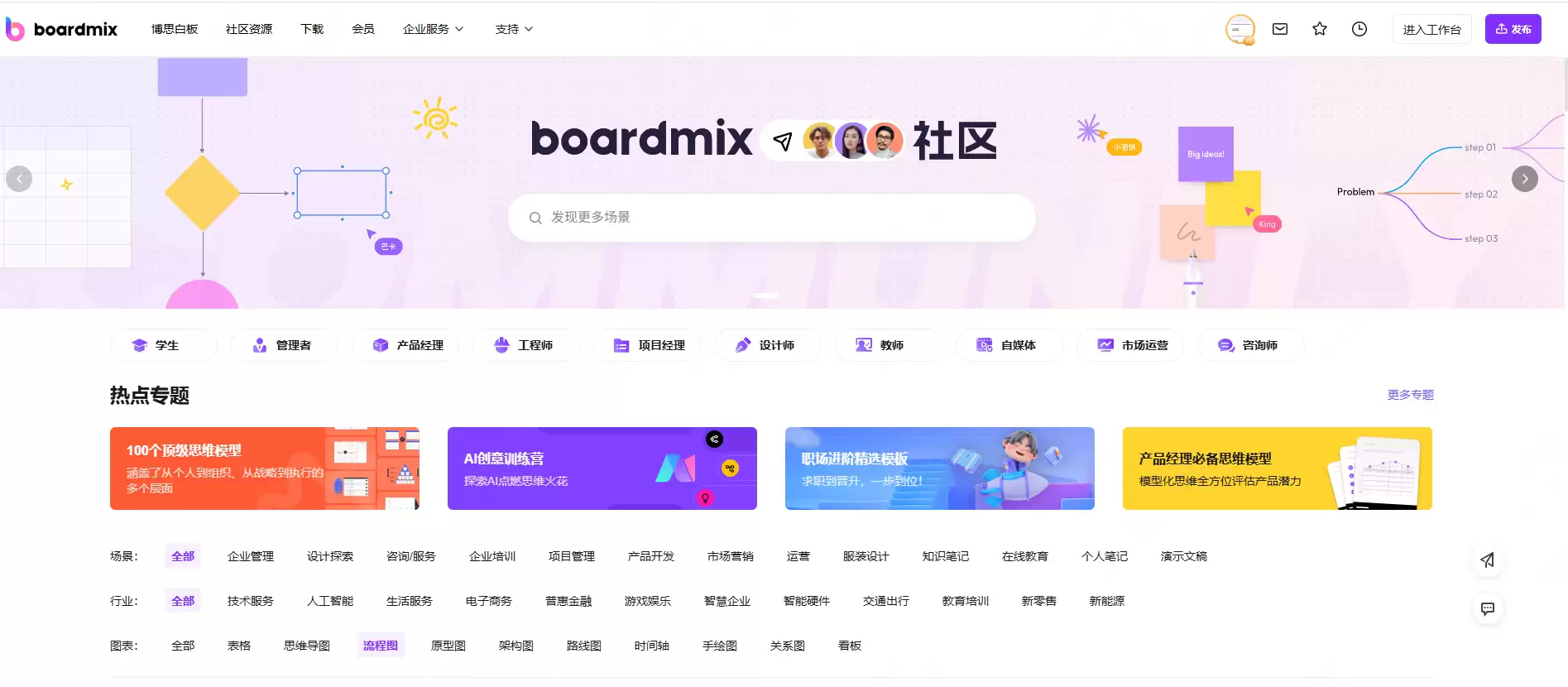

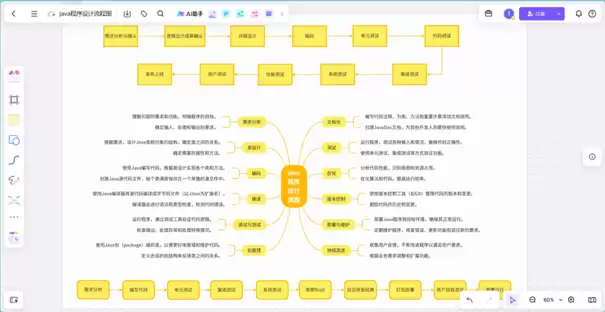

最后，工欲善其事，必先利其器。手动调整图形和连线效率很低。使用专业的在线绘图工具，可以直接调用丰富的图形库、智能连接线和自动对齐功能。更重要的是，这些工具通常提供大量专业模板（如“Ja va程序流程图”、“递归算法模板”），你可以基于这些成熟框架快速修改，省去从零搭建的麻烦，还能支持多人实时协作，让流程图绘制事半功倍。

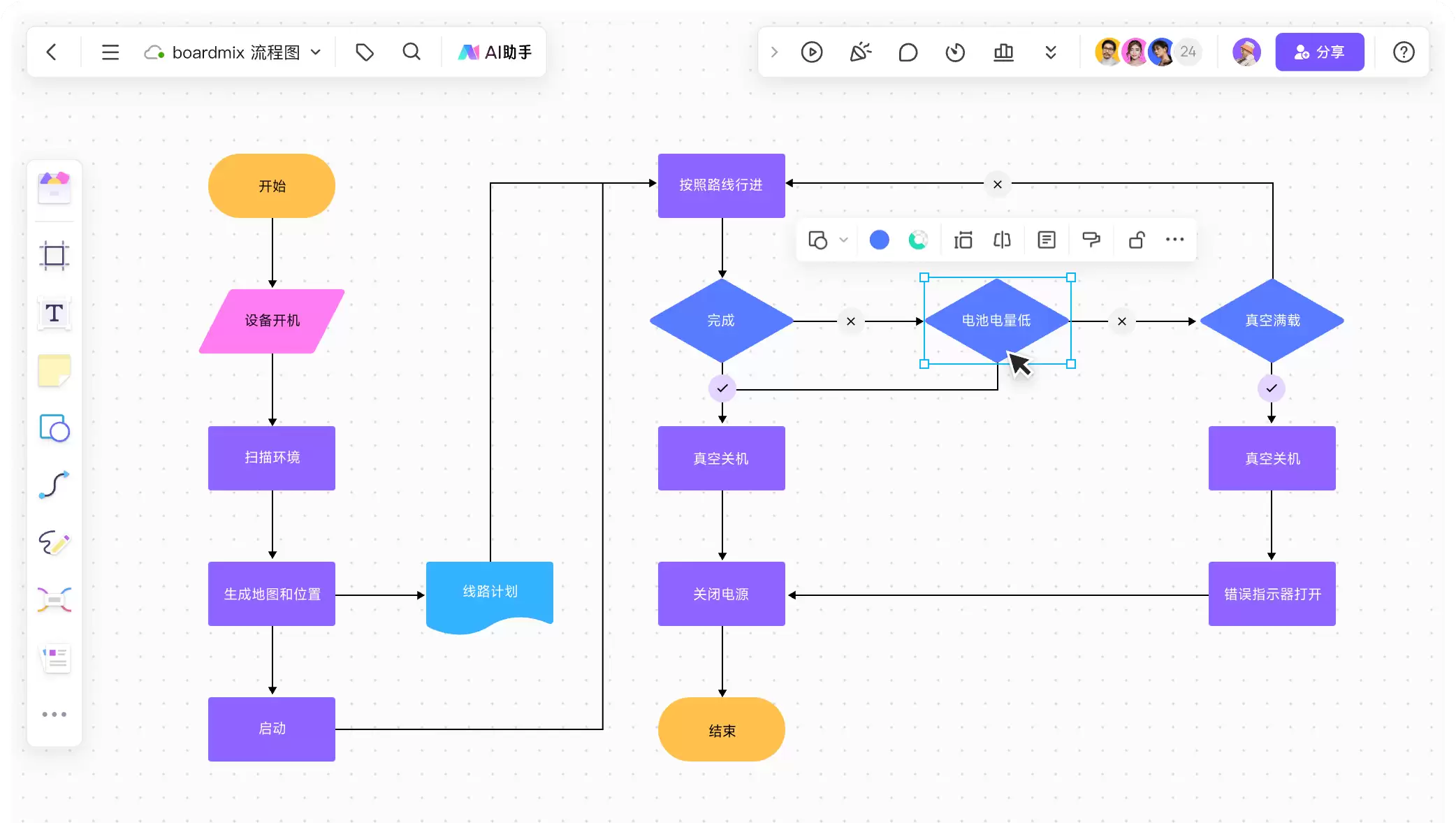

总而言之，程序流程图是贯穿软件开发、项目管理和技术沟通的核心可视化工具。掌握其绘制方法，能有效提升逻辑思维与团队协作效率。而借助功能强大的在线协作白板，更能将流程图的价值最大化，让复杂的思路变得清晰可见。
