UML类图绘制教程从入门到精通

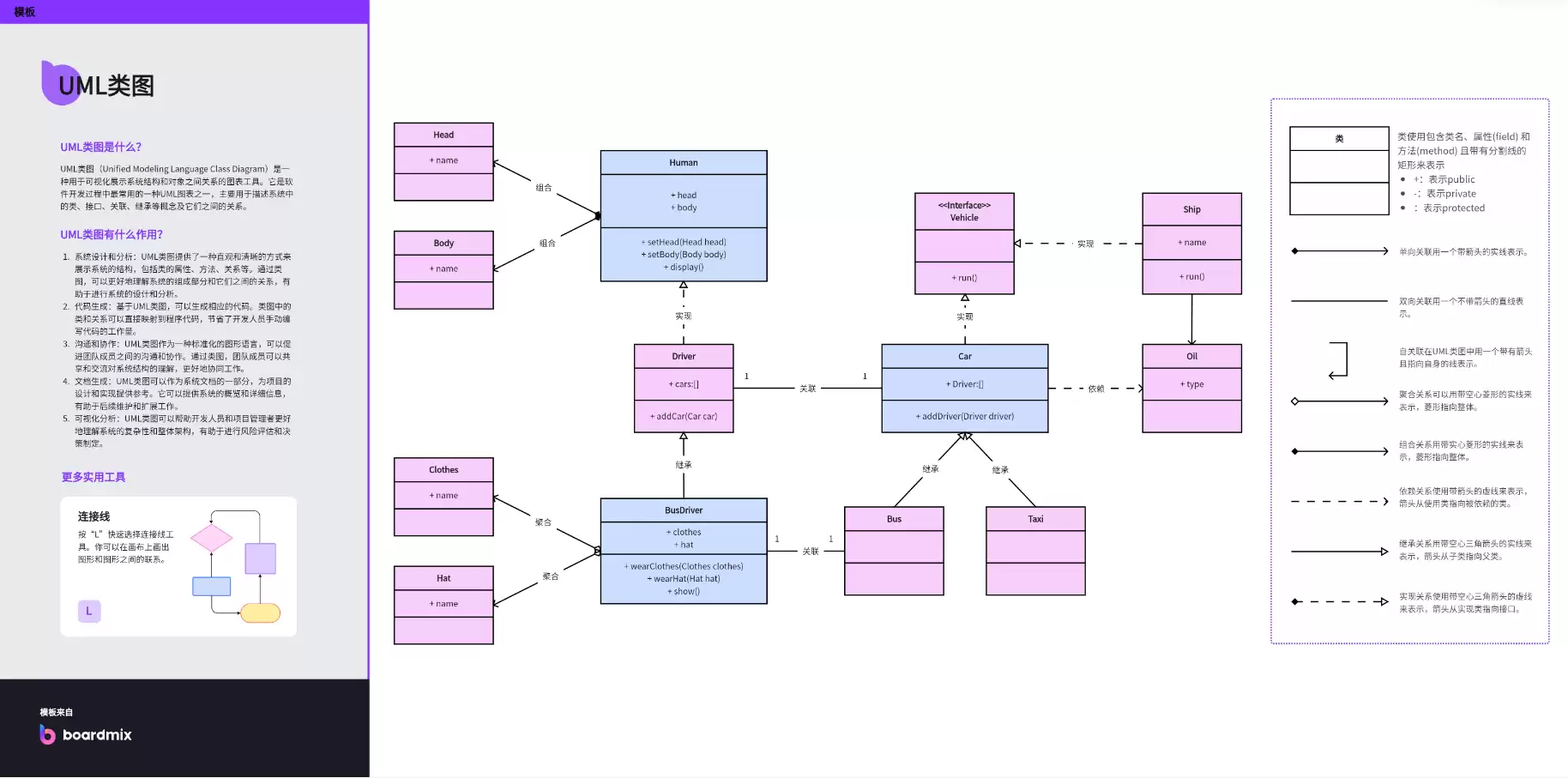

在软件设计与开发领域，UML类图是一种至关重要的建模工具。它如同软件系统的标准化蓝图，通过一套直观的图形化语言，将系统中抽象的类以及它们之间复杂的静态结构关系清晰地可视化。每个类用一个矩形框表示，内部规范地列出类名、属性（数据）和操作（方法）；而类之间的继承、实现、关联、聚合、组合、依赖等关系，则通过不同类型的连线、箭头和修饰符号来精确描述。这种可视化表达方式，极大地促进了开发团队、架构师、产品经理乃至客户之间的高效沟通与协作，让复杂的软件架构设计一目了然。

2. UML类图的作用

那么，UML类图在软件工程实践中具体有哪些核心价值与作用呢？其重要性主要体现在以下几个关键方面：

• 数据模型说明：无论是简单的业务实体还是复杂的领域模型，类图都能将其结构清晰地展现出来，是描述系统数据层面设计的最佳文档。

• 系统总体概述：通过一张类图，可以直观把握整个应用或模块的静态结构框架，快速了解系统包含哪些核心类、每个类的特性（属性）与行为（方法），以及它们之间是如何协作与关联的。

• 高效信息传播：它提供了一种跨越技术与非技术背景的表达方式，能够精准传递系统设计需求与架构思想，并方便地在项目团队及利益相关者之间进行共享、评审与讨论。

• 精准编程指导：一份详细、规范的类图可以直接作为开发人员的编码依据和设计蓝图，指导其编写出结构清晰、符合设计模式的高质量代码，有效减少理解偏差和实现错误。

• 统一类型描述：它可以独立定义系统中使用的各种数据类型、枚举和接口，确保不同组件、模块或服务之间进行数据交互时，对数据结构有一致的理解和约束。

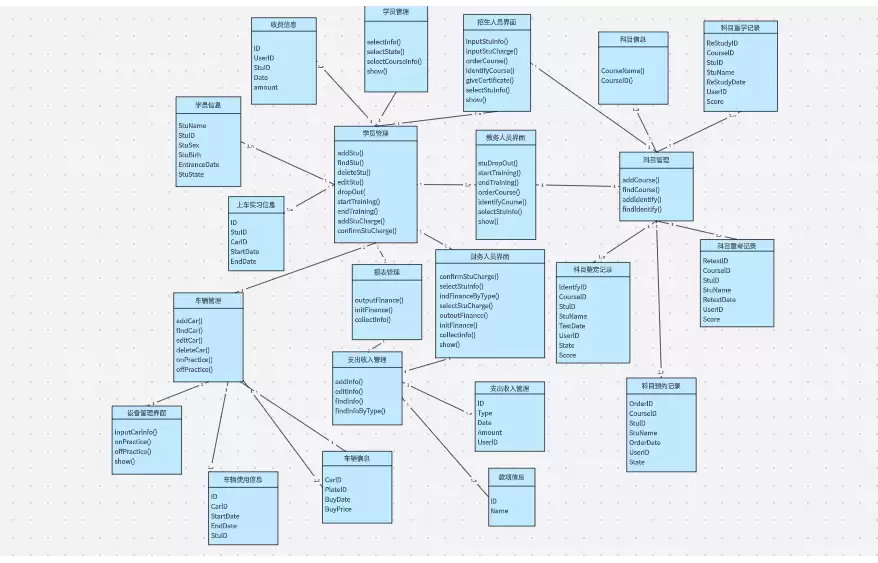

驾校管理系统类图模板

3. 怎么画UML类图

绘制一张规范且实用的UML类图，可以遵循一个清晰、系统的步骤流程，这有助于保证设计图的完整性与准确性，避免遗漏关键设计元素。

• 确定系统范围和目标：这是首要且关键的一步。需要明确所设计系统的边界、核心业务目标以及要解决的问题，这直接决定了哪些核心类、接口和关系需要被纳入到类图模型中。

• 识别类和属性方法：在确定的系统范围内，识别出核心的实体、概念、控制者或界面，这些将成为图中的“类”。然后为每个类确定其属性（即状态或数据成员）和操作（即方法或行为），并详细记录其名称、类型和可见性。

• 分析类间关系：深入分析类与类之间是如何交互和联系的。是“is-a”关系的泛化（继承）？还是“has-a”关系的关联、聚合或组合？抑或是使用关系的依赖？需要根据语义选择正确的UML关系符号进行规划。

• 绘制类图：借助专业的UML建模工具或绘图软件开始制作。将每个类绘制为标准的矩形框，并按“类名、属性区、操作区”的顺序自上而下排列。然后，使用准确的UML标准箭头、连线及多重性符号，将上一步分析出的关系清晰地连接起来。

• 完善与审查优化：初步草图完成后，必须进行仔细的审查与校验。确保所有类、属性、方法都已正确且完整地呈现，关系符号使用准确无误。对于复杂的设计意图，可以添加注释或约束进行补充说明，从而提升图纸的可读性与精确性。

遵循以上步骤，一张能够有效指导系统设计与代码实现的UML类图便应运而生。选择一款合适的UML工具（如Enterprise Architect, Visual Paradigm, draw.io等）能让整个建模过程事半功倍，高效地完成从需求分析到设计成图的完整工作流。
