UML用例图绘制教程与在线工具推荐

在软件工程与系统架构设计中，清晰、准确地表达功能需求是项目顺利推进的关键。UML用例图作为一种标准化的可视化建模工具，能够直观呈现系统与外部角色之间的交互关系，将抽象的业务需求转化为一目了然的视觉蓝图，成为团队沟通与共识建立的重要桥梁。

本文将系统解析UML用例图的核心概念与绘制方法，并介绍如何借助高效的在线协作工具，快速创建专业、清晰的用例图，提升需求分析与系统设计的效率。

1. 什么是UML用例图？核心要素解析

简单来说，UML用例图用于描述“哪些角色”能够通过系统“完成哪些功能”。它聚焦于系统外部的行为表现，而非内部实现细节，主要由三个基本构件构成：参与者、用例及其相互关系。

“参与者”指与系统直接交互的外部实体，可以是用户、其他系统或设备，在图中以“小人”图标表示。“用例”代表系统提供的完整功能单元，例如“用户登录”、“订单支付”，通常绘制为椭圆形。最后，通过带箭头的连线以及“包含”、“扩展”、“泛化”等关系类型，将参与者与用例有机连接，从而清晰界定系统的功能边界。这种图形化表达方式，极大促进了开发团队、产品经理与业务方之间的高效沟通。

2. UML用例图绘制步骤详解

理解基本概念后，绘制一张专业的UML用例图并不复杂。关键在于遵循清晰的步骤，并选择合适的绘图工具以提升效率。

第一步：选择专业的在线绘图工具

工欲善其事，必先利其器。一款优秀的在线UML绘图工具能够简化操作流程，让设计者专注于逻辑梳理与表达。例如，BoardMix协同白板提供了丰富的UML图形符号库、多种风格模板，支持实时协作与多格式导出，无需安装即可在浏览器中使用，非常适合个人绘图与团队协同设计。

第二步：搭建用例图主体框架

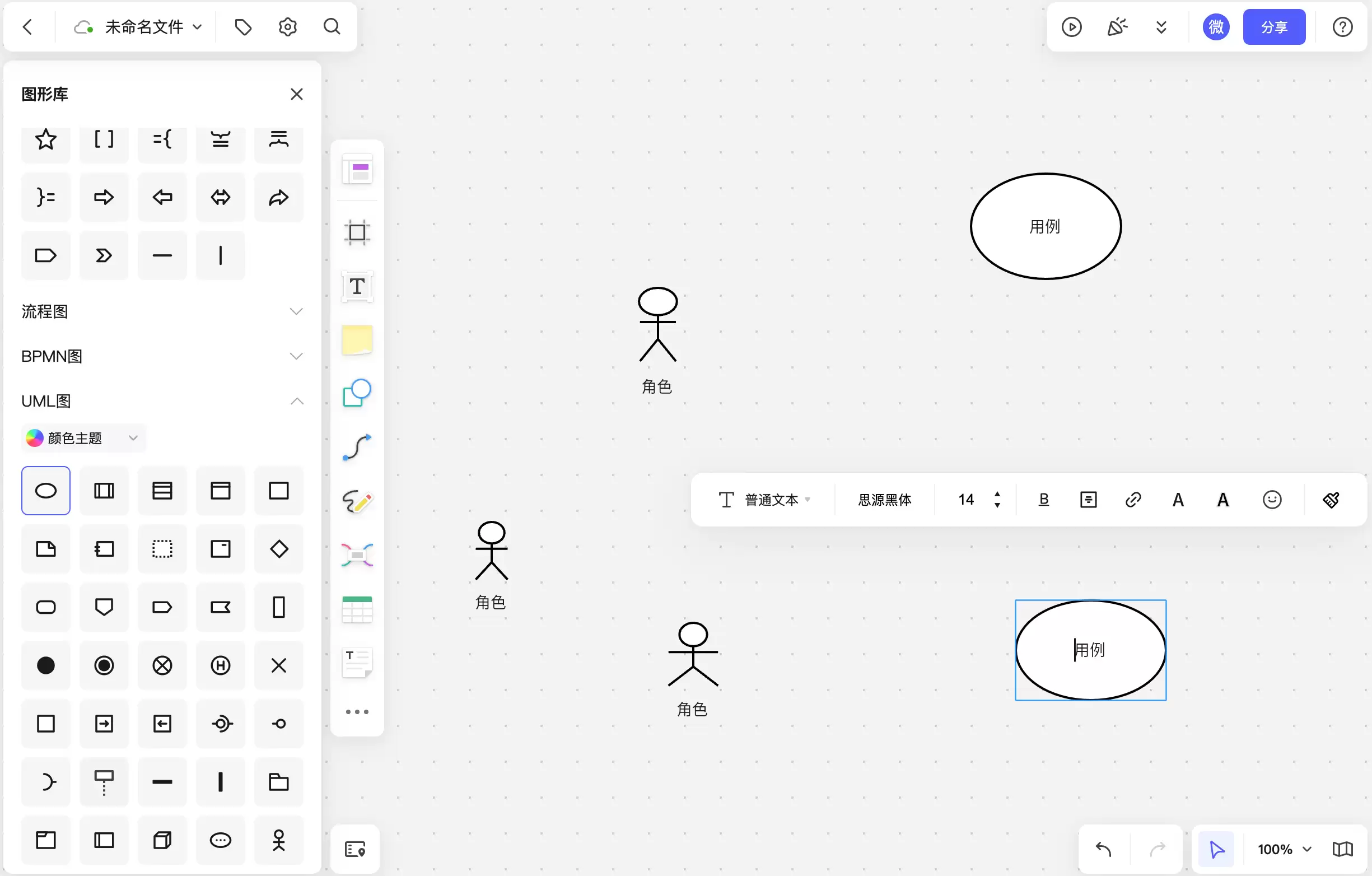

在工具中创建新画布后，即可开始构建图表。首先从图形库中拖拽出“参与者”与“用例”符号，根据系统设计确定核心角色与主要功能点。使用实线连接参与者与其触发的用例，初步形成图表的结构骨架。这一步重点在于理清系统边界与核心交互关系。

第三步：优化样式并导出成果

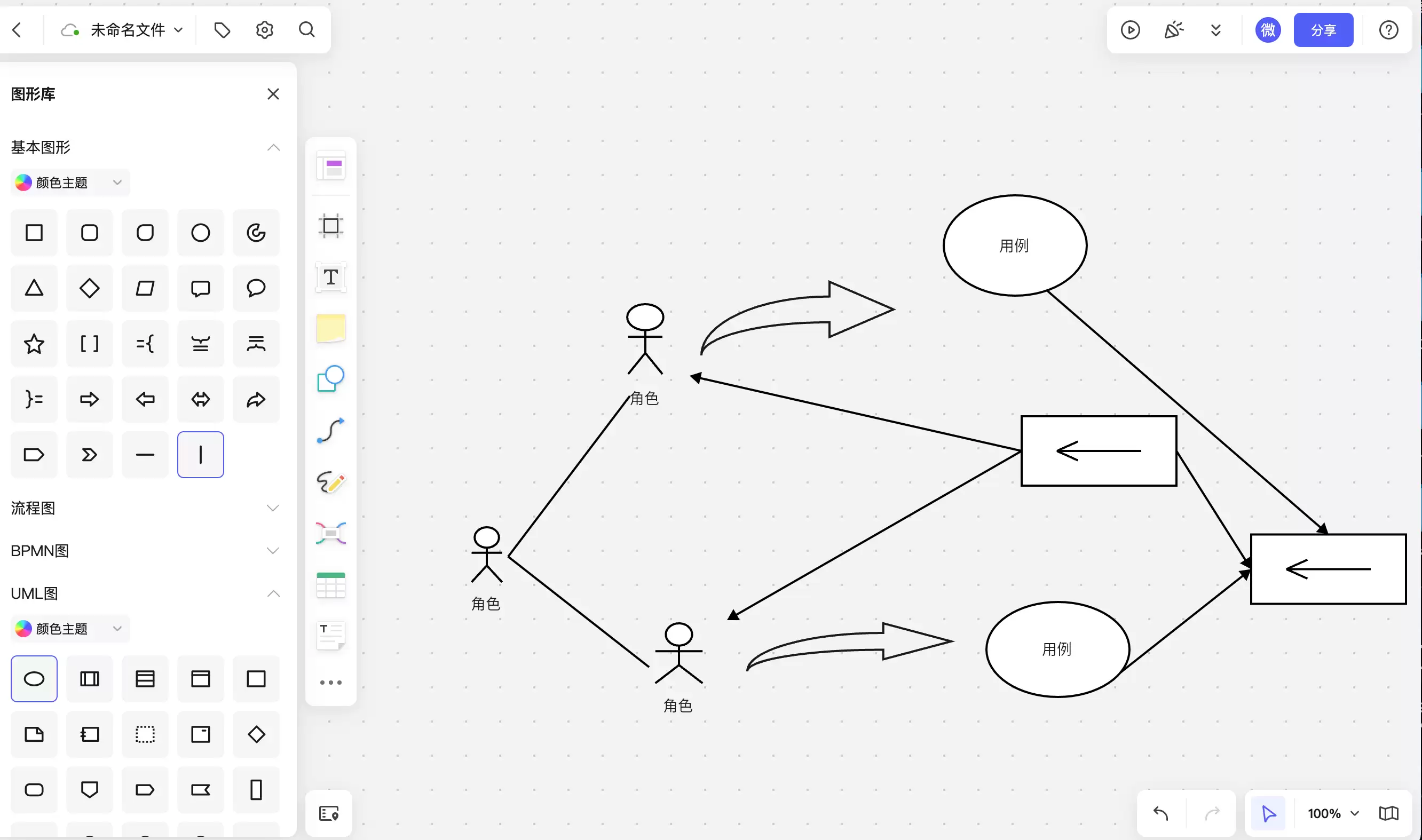

完成框架搭建后，可通过样式编辑功能提升图表的可读性与专业性。调整图形颜色、边框样式、字体大小，或对不同类型的用例进行色彩分类，使图表层次更加分明。绘制完成后，可将成果保存至云端或导出为PNG、PDF等通用格式，便于分享、评审与归档。此外，许多工具还提供丰富的UML模板资源，支持快速复用与修改，进一步节省绘图时间。

通过以上步骤，您可以高效完成UML用例图的绘制。而选用像BoardMix博思白板这样的协同工具，还能为团队带来更多价值：

• 实时协同编辑：支持多成员同时在线修改图表、添加评论，确保信息实时同步。
• 高效远程沟通：结合音视频通话与演示功能，实现如同面对面的设计评审与讨论。
• 需求可视化呈现：将文本需求转化为结构化、色彩化的图表，大幅降低理解门槛。

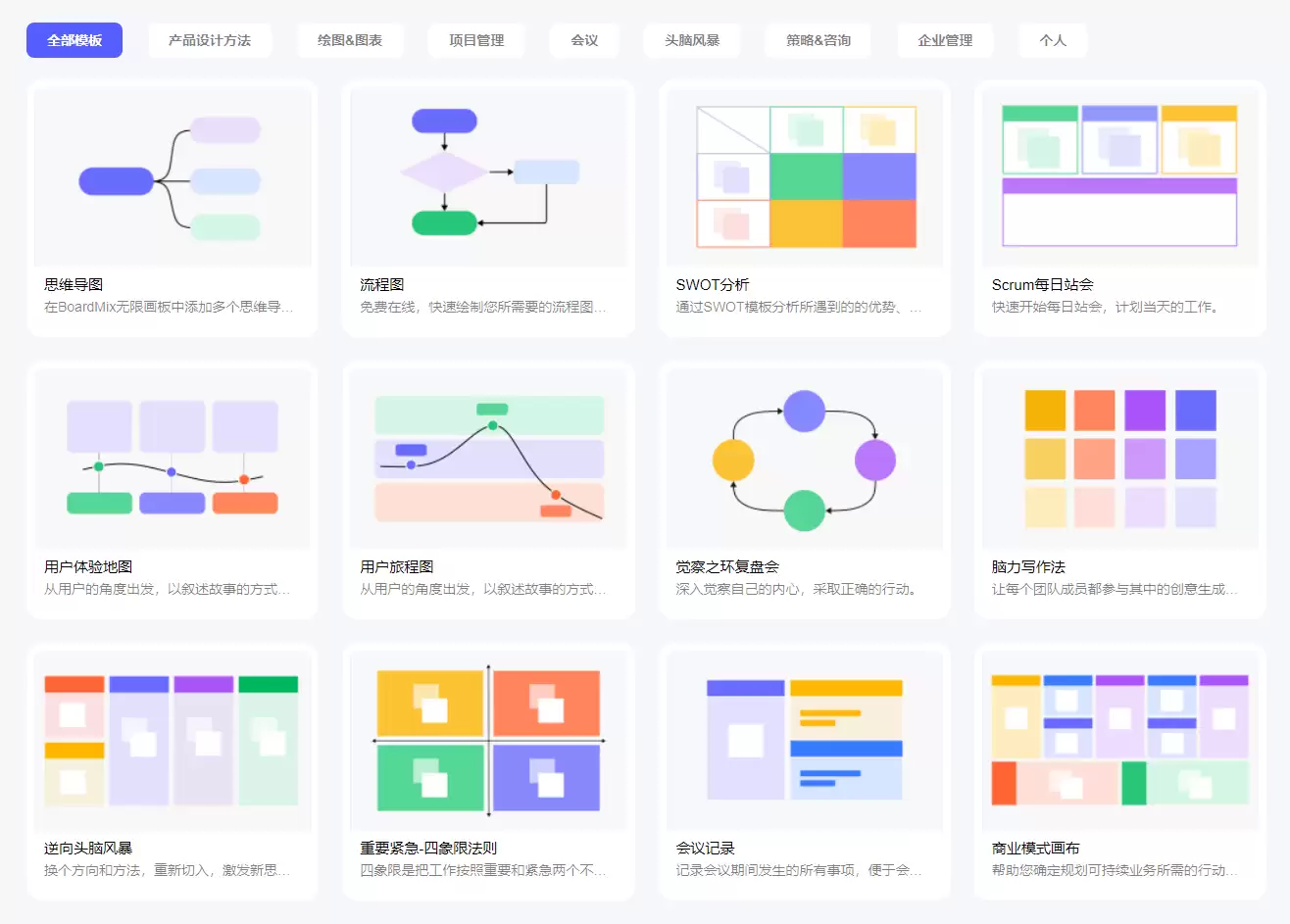

• 海量模板资源：内置丰富的免费模板库，涵盖流程图、思维导图、看板等多种图形，开箱即用。
• 自由创意布局：支持在白板中灵活组合图形、便签、文本等多种元素，突破单一图表限制，激发创作灵感。

总而言之，掌握UML用例图是系统分析与需求建模的基本技能。配合功能全面、操作便捷的在线绘图工具，不仅能提升图表产出效率，更能通过可视化协作增强团队对齐与项目成功率。立即尝试用专业工具绘制您的下一张用例图，让系统设计更加清晰直观。
