生产工艺流程图制作指南从入门到精通详解

在现代工业生产体系中，生产工艺流程图是揭示制造过程核心逻辑的关键工具。随着技术迭代与工艺创新，产品制造流程日益精密复杂。深入解读这些流程图，就如同掌握了开启高效生产之门的密码，为流程优化与技术创新提供清晰导航。

本文将系统解析这项基础而至关重要的技术，为您提供一份从理解、绘制到应用的完整指南，助您在规划、优化与革新生产流程时得心应手。

1. 什么是生产工艺流程图

简而言之，生产工艺流程图是一份视觉化的“操作手册”。它运用一套规范的图形符号、连接线与标识，将产品从原材料投入至成品产出的完整制造或加工序列，逐步清晰地呈现出来。

这种图表能够直观展现物料流转路径、各道加工工序、操作的先后逻辑，以及流程中可能存在的判断分支与决策节点。其核心价值在于协助管理者系统规划、持续优化生产全流程，最终实现效率提升、质量稳定、成本节约与差错减少的综合目标。

2. 生产工艺流程图的应用

生产工艺流程图的应用覆盖面极广，几乎贯穿所有涉及流程的工业门类。它不仅是内部管理的核心工具，也是跨部门协作、作业标准化与知识传承的通用语言。以下是其典型应用领域：

制造业：这是最经典的应用场景。从汽车零部件精密加工到消费电子产品组装，流程图能完整展示从物料采购、多工序加工、部件装配到最终检验测试的全链条，是生产线平衡优化与降本增效的决策基础。

食品加工：食品安全至关重要。流程图在此领域扮演关键角色，它能严格界定每一处理环节（如清洗、灭菌、灌装、包装），确保全过程符合卫生法规，并实现产品质量的正向与反向追溯。

化工与制药：这两个行业流程复杂且对安全性、纯度和一致性要求极高。流程图帮助工程师与安全人员理解复杂的反应步骤、物料配比与产出，确保生产过程高效且安全可控。在制药行业，它更是保障药品批次间稳定性的核心工艺文件之一。

电子制造：一块电路板的诞生涉及SMT贴片、回流焊接、功能测试等数十道精密工序。流程图能有效管理这些高精度、高复杂度的流程，减少错件、漏检，提升整体直通率与产品良率。

能源生产：无论是传统火力发电还是光伏、风电等新能源生产，都涉及复杂的能量转换、传输与控制流程。流程图有助于监控与调度这些大型、连续的生产系统。

纺织、建材及医疗器械制造：在这些行业，流程图同样发挥着标准化作业、确保材料处理符合规范、最终产品满足行业特定标准（如医疗器械的GMP要求）的重要作用。

可以说，任何需要将输入要素转化为标准化输出的过程，生产工艺流程图都能提供清晰的路径指引与关键控制节点。

3. 生产工艺流程图模板

对于初学者或需要快速构建流程的从业者而言，参考成熟的行业模板是高效入门的方法。不同行业的生产流程既有通用逻辑，也有专业特性。下面通过几个典型行业的流程图模板，直观感受其差异与设计精髓。

通用生产工艺流程图

这是一个高度概括的基础模板，展示了从原材料准备开始，历经加工、装配、检验、包装，直至成品入库或交付的完整闭环。它适用于理解生产流程的基本框架与阶段划分。

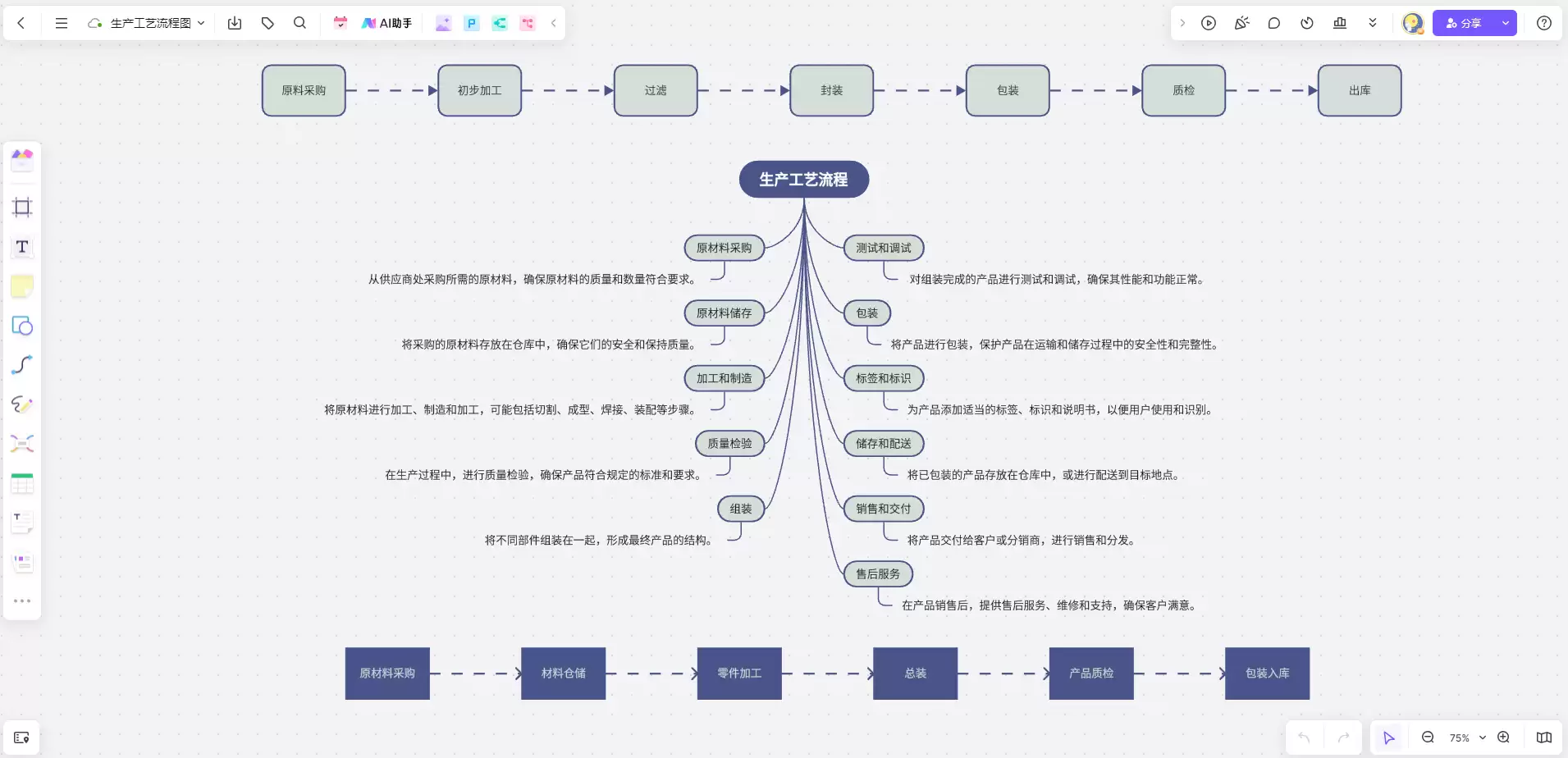

生产工艺流程图

食品生产工艺流程图（以食用菌为例）

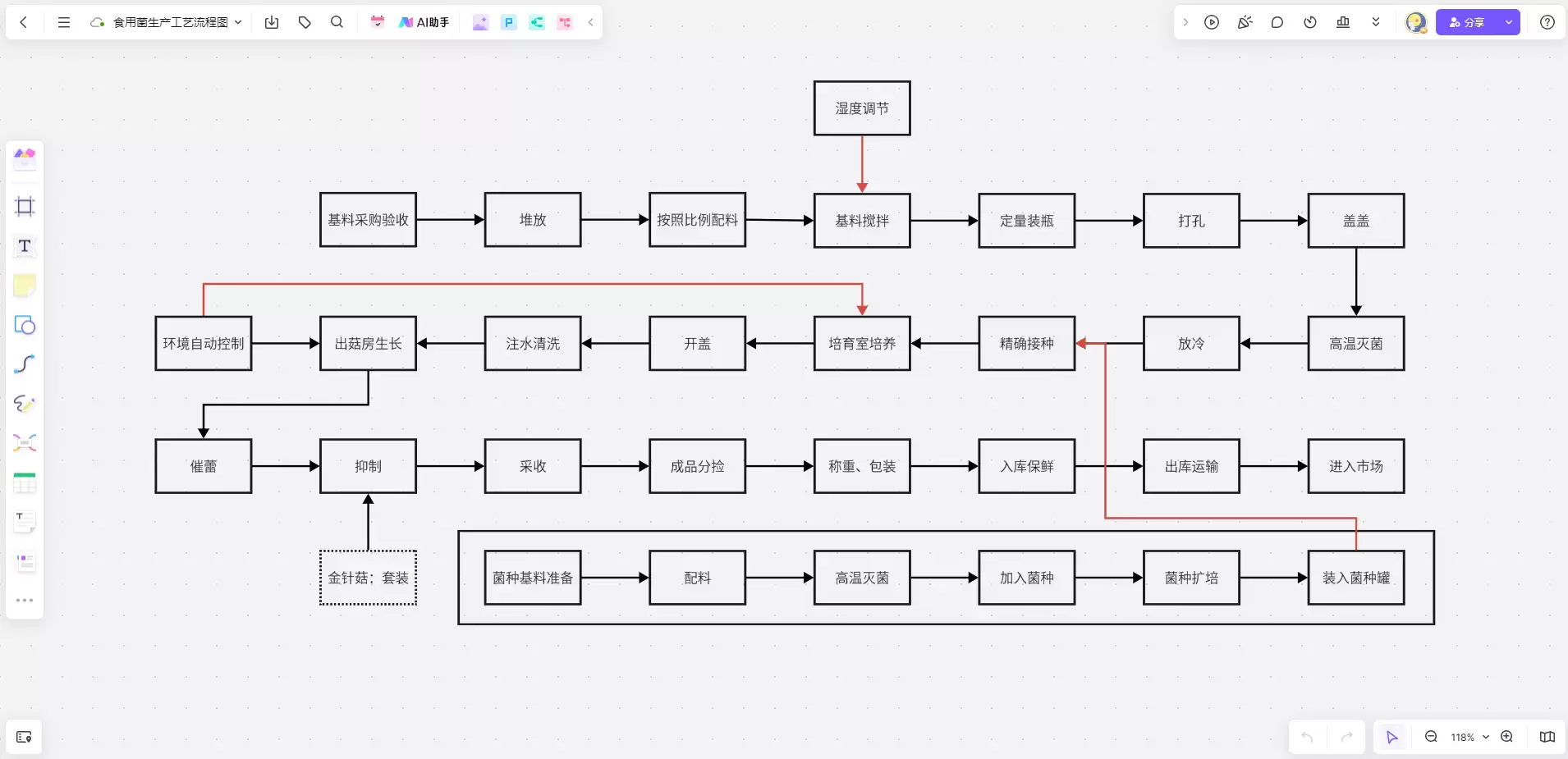

这张图则更为具体，详细描绘了食用菌从培养基配制、灭菌、接种、发菌培养、出菇管理到采收、加工及包装的全过程。图中会特别标注洁净区划分和关键质量控制点，体现了食品行业对卫生与安全的特殊要求。

食用菌生产工艺流程图

铝合金生产工艺流程图

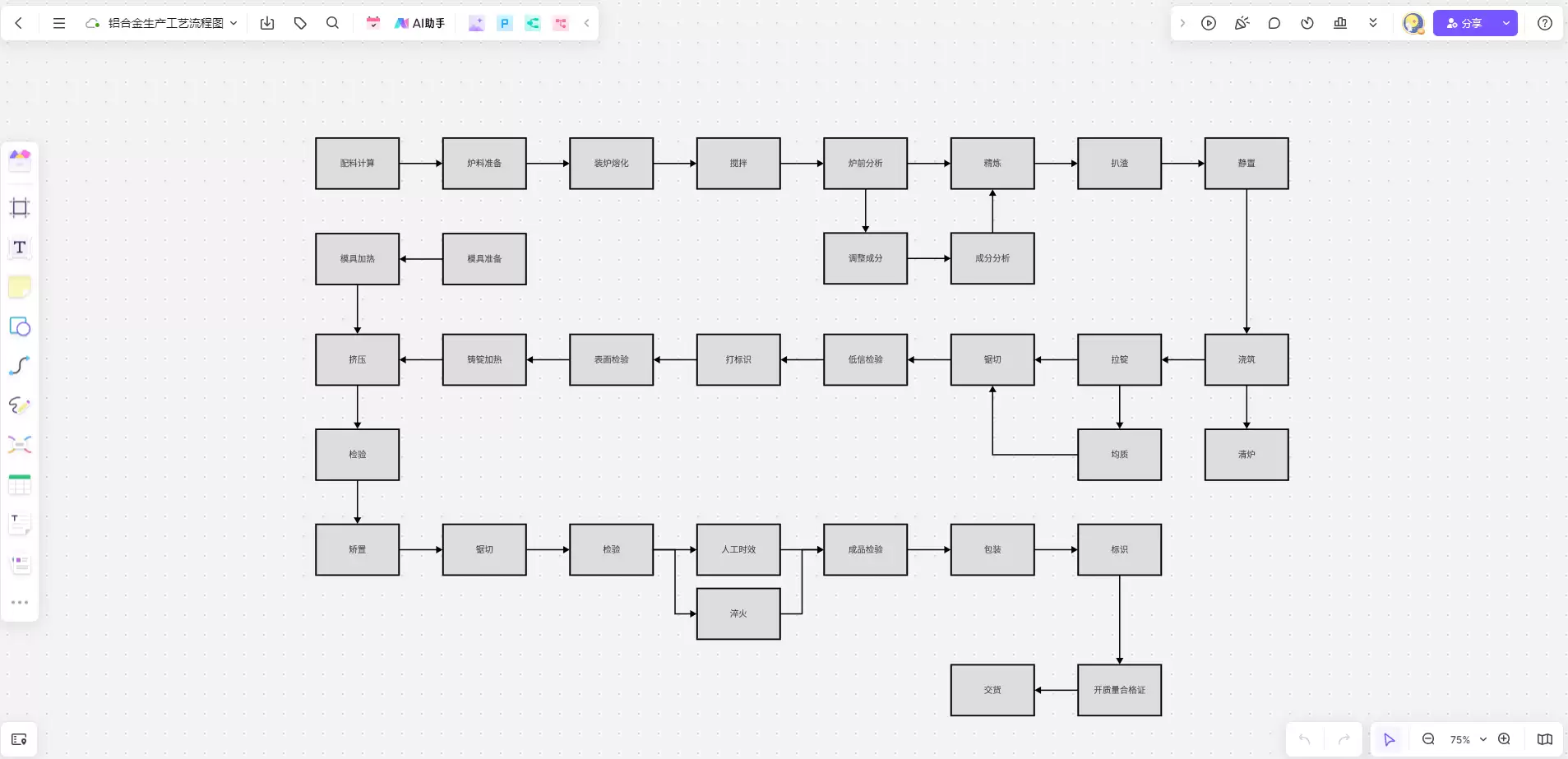

铝合金生产工艺流程图

阀门生产工艺流程图

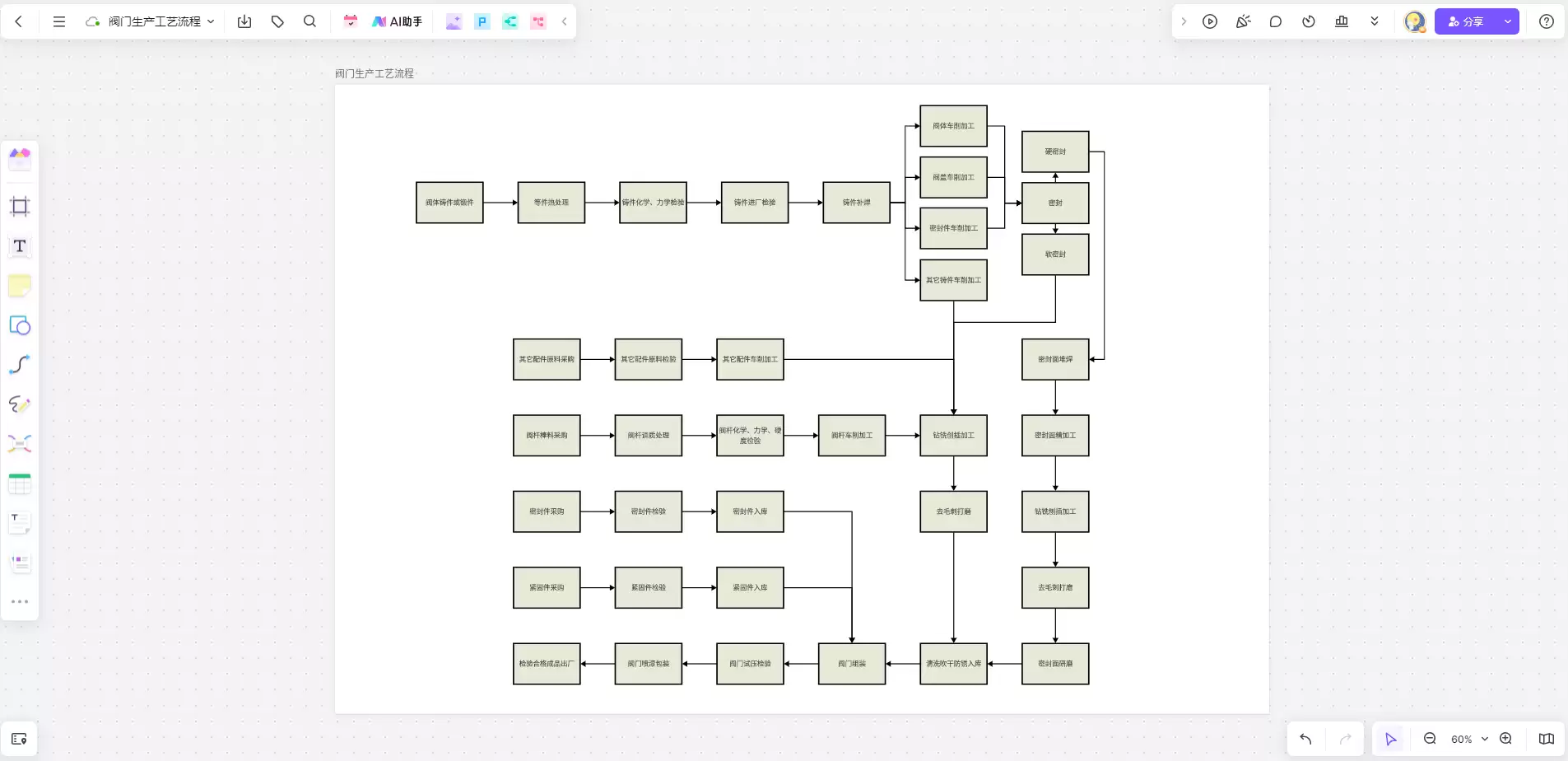

阀门生产工艺流程图

冰红茶饮料工艺流程图

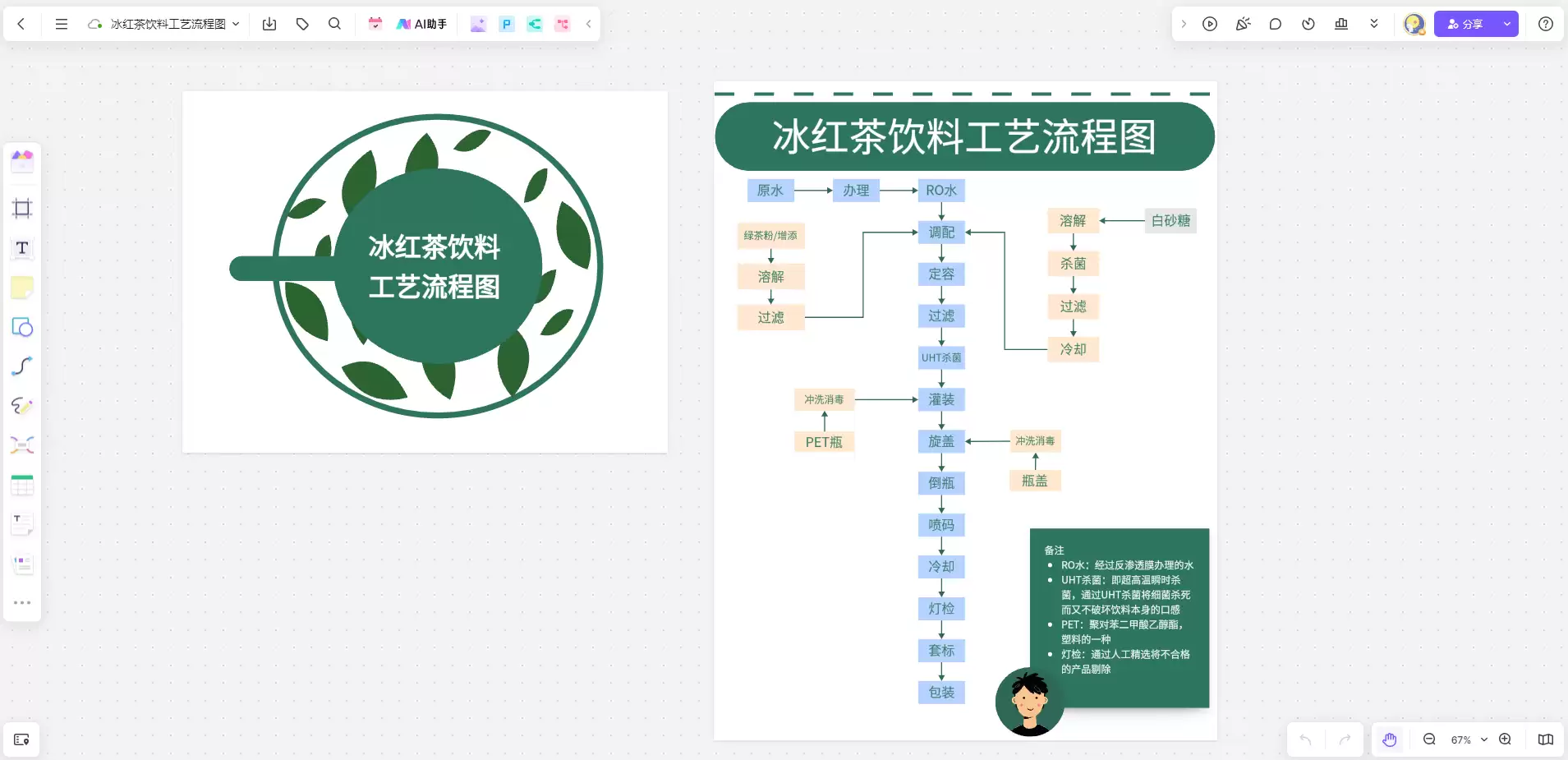

冰红茶饮料工艺流程图

4. 生产工艺流程图符号

流程图之所以能成为跨领域、跨部门的通用语言，得益于一套国际通用的标准化符号体系。理解这些符号，就等于掌握了阅读流程图的“词汇表”。

最核心的几种符号及其含义包括：

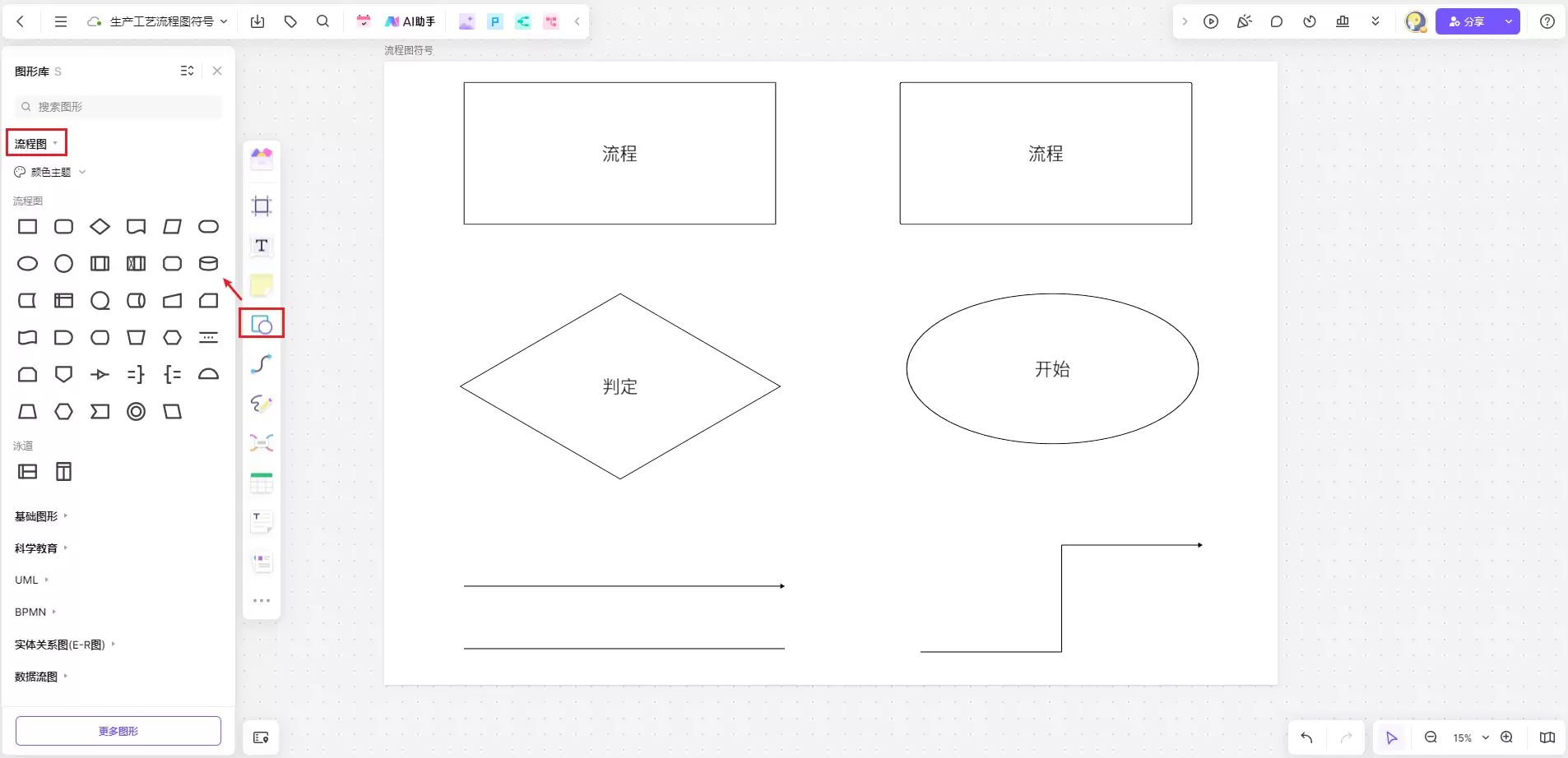

● 矩形框（处理框）：最常用的符号，代表一个具体的操作、工序或活动。例如“数控车床加工”、“成品外观检验”。

● 菱形框（判断框）：代表一个判断或决策点。流程在此处根据条件产生分支，通常对应“是/否”、“合格/不合格”等二元选择。例如“尺寸公差检测是否合格？”。

● 圆角矩形/椭圆形（起止框）：通常用于表示流程的“起点”与“终点”，明确界定流程的边界范围。

● 箭头线（流向线）：指示流程的方向与顺序，是连接各个步骤与决策点的“脉络”。

● 平行线（并行框）：表示可以同时或并行进行的多个操作。

熟练掌握这些基础符号，就能准确解读并绘制绝大多数标准的生产工艺流程图。

5. 生产工艺流程图怎么做

在明确了流程图的概念、应用及符号体系后，如何动手绘制一张专业、准确的生产工艺流程图？遵循以下系统步骤，这个过程将变得条理清晰。

第一步：明确目标与范围
在开始绘制前，首先界定清晰的目标：您需要描述的是产品的全流程概览，还是某个特定车间或工段的详细工序？明确流程的起始点（如“原料入库验收”）与终止点（如“成品包装入库”）。

第二步：识别与罗列所有步骤
组织相关工序的操作人员、班组长、工艺工程师，通过现场观察、访谈或头脑风暴，将流程中涉及的所有操作、搬运、检验、等待等步骤无一遗漏地详细列出。此阶段追求全面，暂不考虑顺序。

第三步：梳理逻辑与排列顺序
将第二步收集的所有活动，依据实际发生的先后次序与逻辑依赖关系进行排列。区分哪些步骤是串行必须依次进行的，哪些可以并行开展，以及在何处需要进行质量或条件判断。

第四步：选择工具与绘制草图

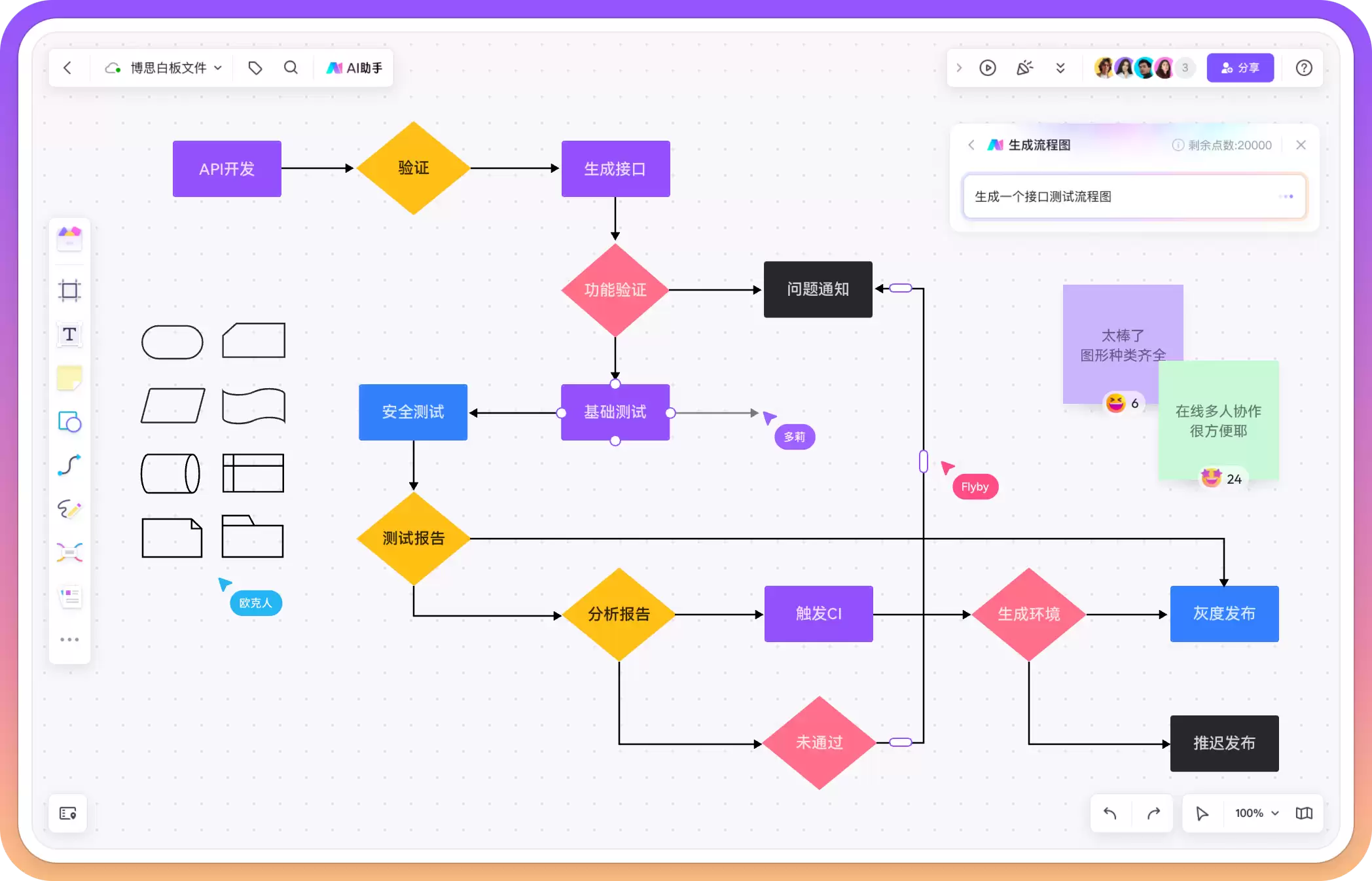

可先用纸笔或白板绘制逻辑草图，理顺关系。随后选用专业绘图工具（如Microsoft Visio、Lucidchart、Draw.io等）进行电子化绘制。严格使用前述标准化符号，将排列好的步骤转化为图形。

第五步：连接图形与添加标注
使用箭头线按顺序连接所有图形符号，确保流向清晰无歧义。在每个图形内部或侧旁，用精炼、准确的语言描述该步骤，例如“PLC程序烧录”、“高压密封性测试”。

第六步：检查验证与多方评审
这是确保流程图准确性的关键环节。将绘制好的初版流程图带回生产现场，与实际作业流程逐一比对，核查是否存在步骤遗漏、顺序错乱或逻辑矛盾。并组织相关干系人进行评审，收集反馈并修正。

第七步：发布实施与持续迭代
将最终评审通过的流程图正式发布，用于员工培训、作业指导与标准化管理。需注意，流程图是动态文档，当生产工艺改进、设备升级或发现优化点时，应及时更新修订，确保其始终反映当前的最佳实践。

综上所述，生产工艺流程图绝非一张静态的图纸，它是现代企业实现精益生产与可视化管理的重要基石。从理解其本质、识别应用场景、参考行业模板、掌握符号语言到亲手绘制实践，掌握这套完整的方法论，能够将复杂的生产过程转化为清晰、可控、可优化的视觉蓝图，切实为企业的质量提升、成本控制与效率飞跃提供强大支撑。
