网络拓扑图制作指南：规划与设备布局详解

网络拓扑图，是一种通过图形化方式直观展示网络中各元素（如设备、节点）及其连接关系的结构图。它在网络管理、通信工程和计算机科学等领域扮演着至关重要的角色。这种可视化的呈现方式，能帮助我们快速理解复杂系统的架构与数据流向，无论是进行故障排查、网络规划还是性能优化，都提供了强有力的支持。

1. 网络拓扑图是什么

网络拓扑图，本质上是一种将抽象网络结构进行可视化表达的工具。它将路由器、交换机、服务器等物理或逻辑设备转化为图形节点，将设备间的链路关系转化为连接线，从而使整个网络的布局、连接方式及通信路径一目了然。

图中的节点通常代表具体的网络设备；而连接线则代表了它们之间物理或逻辑上的通信链路。这样一来，网络的整体架构、设备间的依赖关系以及潜在的数据流瓶颈都变得清晰可见。

它的价值不仅在于展示现有网络状态。在进行新网络规划或旧网改造时，一张设计精良的拓扑图更是不可或缺的蓝图。它能辅助工程师理清设备间的交互逻辑，从而设计出更健壮、更高效且易于扩展的网络架构。

2. 网络拓扑图的作用

● 可视化网络结构： 这是拓扑图最核心的价值。它将复杂的网络架构以图形方式呈现，使管理员和决策者能够快速掌握全局，理解各个组件如何协同工作。

● 故障诊断与排除： 当网络出现性能下降或中断时，拓扑图就如同“网络地图”。管理员可以依据连接路径快速定位故障点，识别潜在的单点故障风险，从而高效地进行问题诊断与恢复。

● 网络规划与优化： 在设计或升级网络基础设施时，拓扑图是关键的设计与决策工具。通过对比星型、网状、环形等不同拓扑结构的优劣，可以选出最符合业务需求、性能要求及容错能力的方案。

● 分析复杂系统： 除了物理网络，拓扑图的思想也广泛应用于软件架构、数据流程、业务关系等复杂系统的建模。图形化使这些系统的内部结构和运作逻辑清晰可辨。

● 优化通信和路由： 在通信网络规划中，拓扑图有助于优化数据传输路径。通过分析节点间的跳数、链路带宽与延迟，可以制定更高效的数据包转发策略和路由协议。

3. 常见的网络拓扑图类型

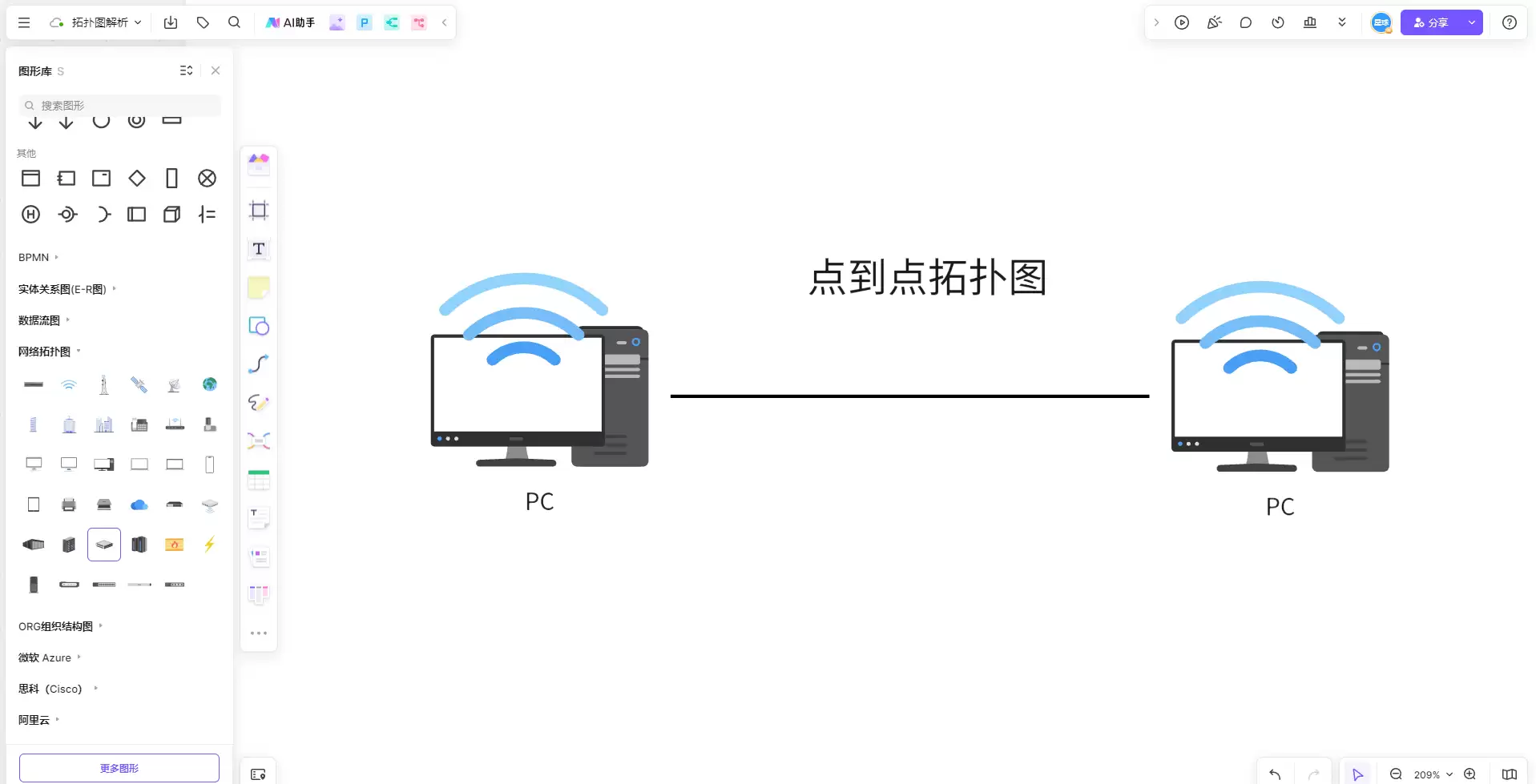

（1）点到点拓扑图

这是最简单直接的一种连接方式。图中节点代表两个独立的网络设备，边代表它们之间的独占链路。结构一目了然，常用于表示专线连接或最简单的网络关系。

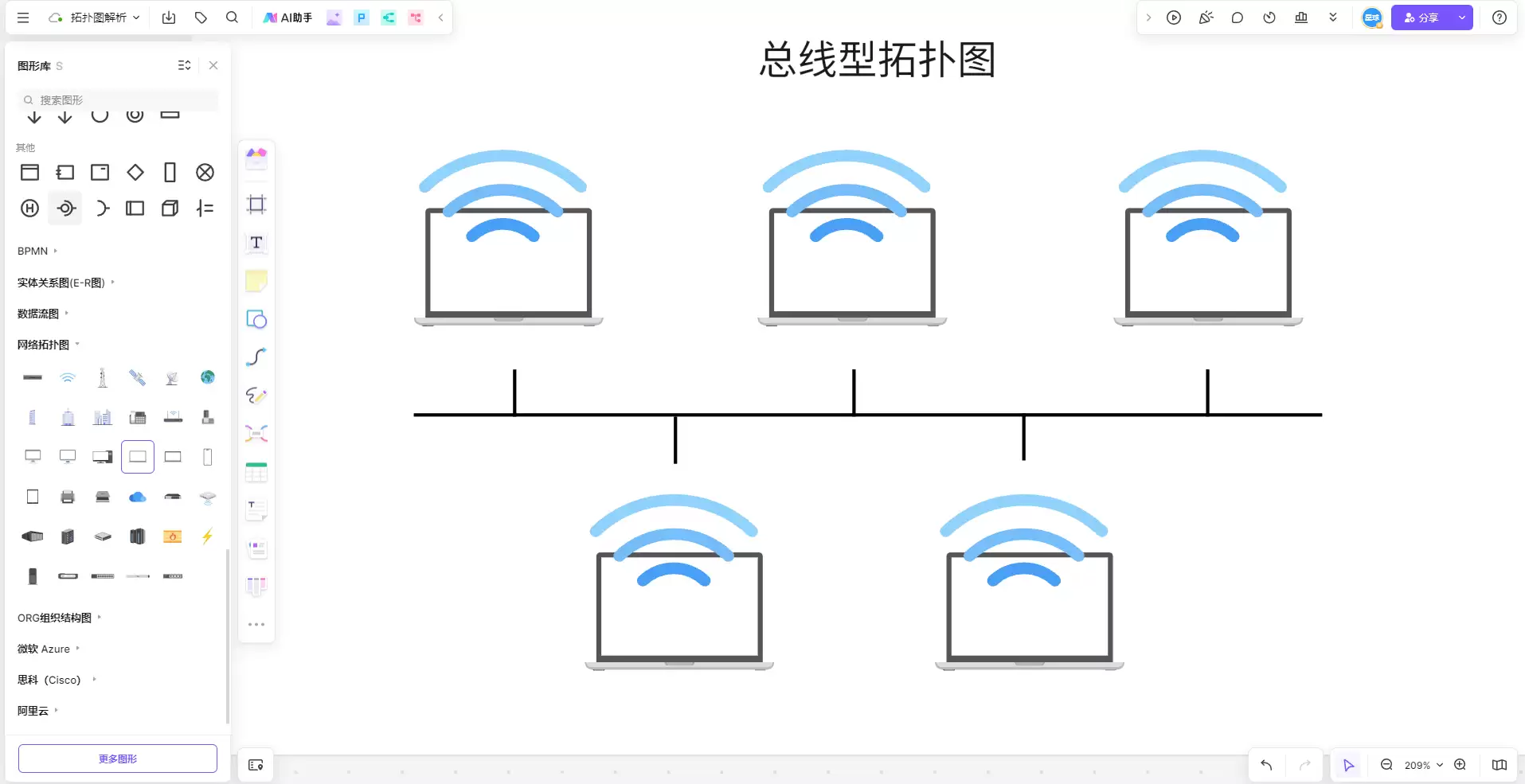

（2）总线型拓扑图

所有网络设备都连接到一条中央通信信道（总线）上。结构简单，成本低廉，但总线本身是单一故障点，一旦出现故障，整个网络的通信都会受到影响。

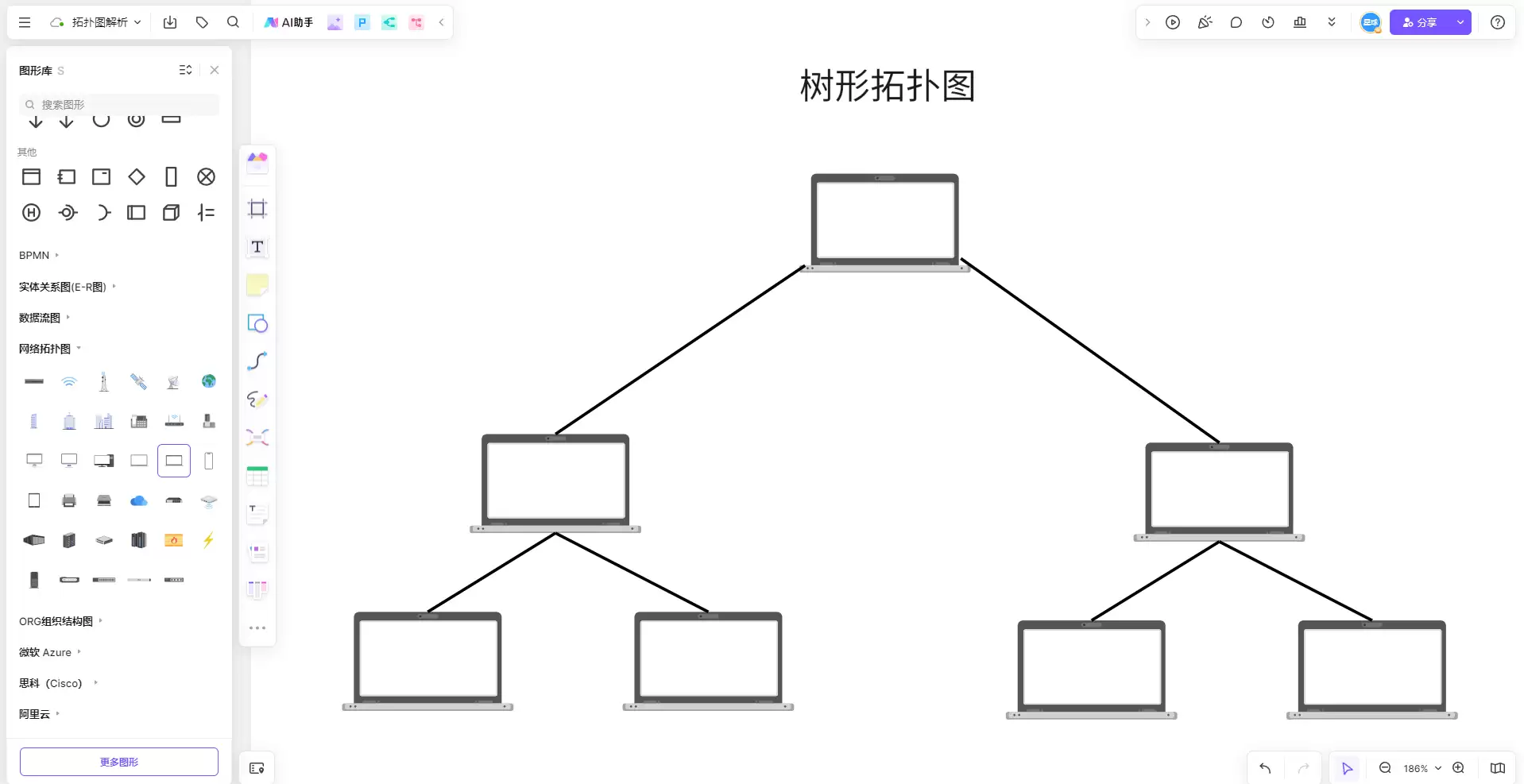

（3）树状拓扑图

这是一种层次分明的结构，形状像一棵倒置的树。有一个根节点（核心层），向下连接各级分支和叶子节点（汇聚层、接入层）。它清晰地展示了网络的层级和从属关系，常用于企业网或数据中心的分层设计。

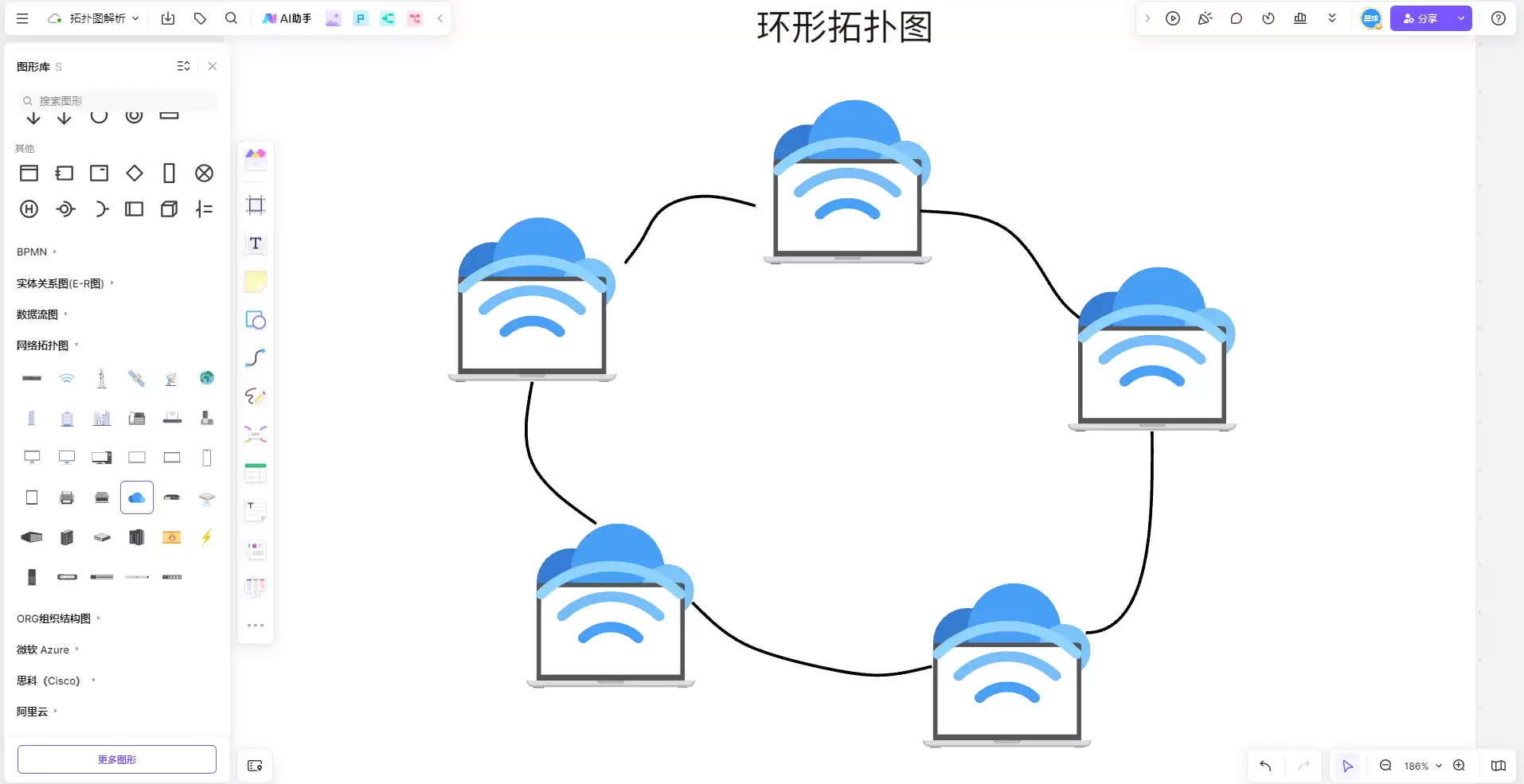

（4）环形拓扑图

网络设备通过链路首尾相连，形成一个封闭的环。数据沿着环单向或双向传输。这种结构能提供冗余路径，但增加或移除节点可能影响整个环，常见于令牌环网络或某些工业控制网络。

（5）星形拓扑图

这是目前最常见的局域网拓扑。所有终端设备都连接到一个中央节点（如交换机或集线器）。任何两台设备间的通信都必须经过中心节点。优点是易于部署和管理、故障易于隔离，但中心节点是关键单点，其可靠性至关重要。

4. 网络拓扑图应用场景及案例模板

（1）网络规划与设计

无论是新建网络还是改造旧网，拓扑图都是规划阶段的蓝图。它能确保设计出的网络在可靠性、扩展性、安全性和性能上达到预期目标，帮助工程师直观地把控全局架构。

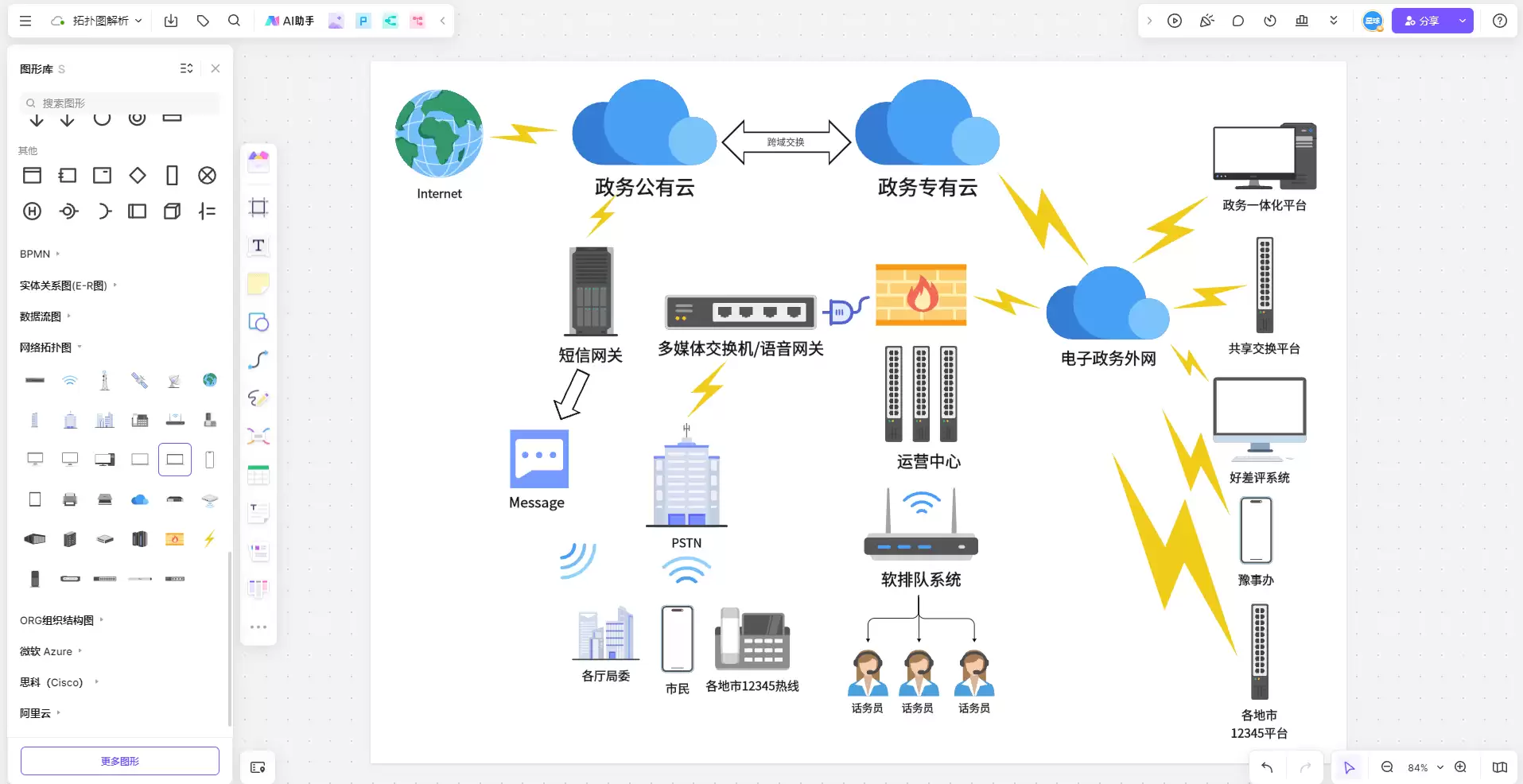

政务云拓扑图模板

（2）设备配置管理

面对大规模的网络设备，拓扑图就像一份清晰的“资产与连接关系图”。管理员可以快速识别和定位每一台交换机、路由器或防火墙，进行精准的配置、策略下发或固件升级，大幅提升运维效率。结合网管平台，更能实现可视化的批量管理。

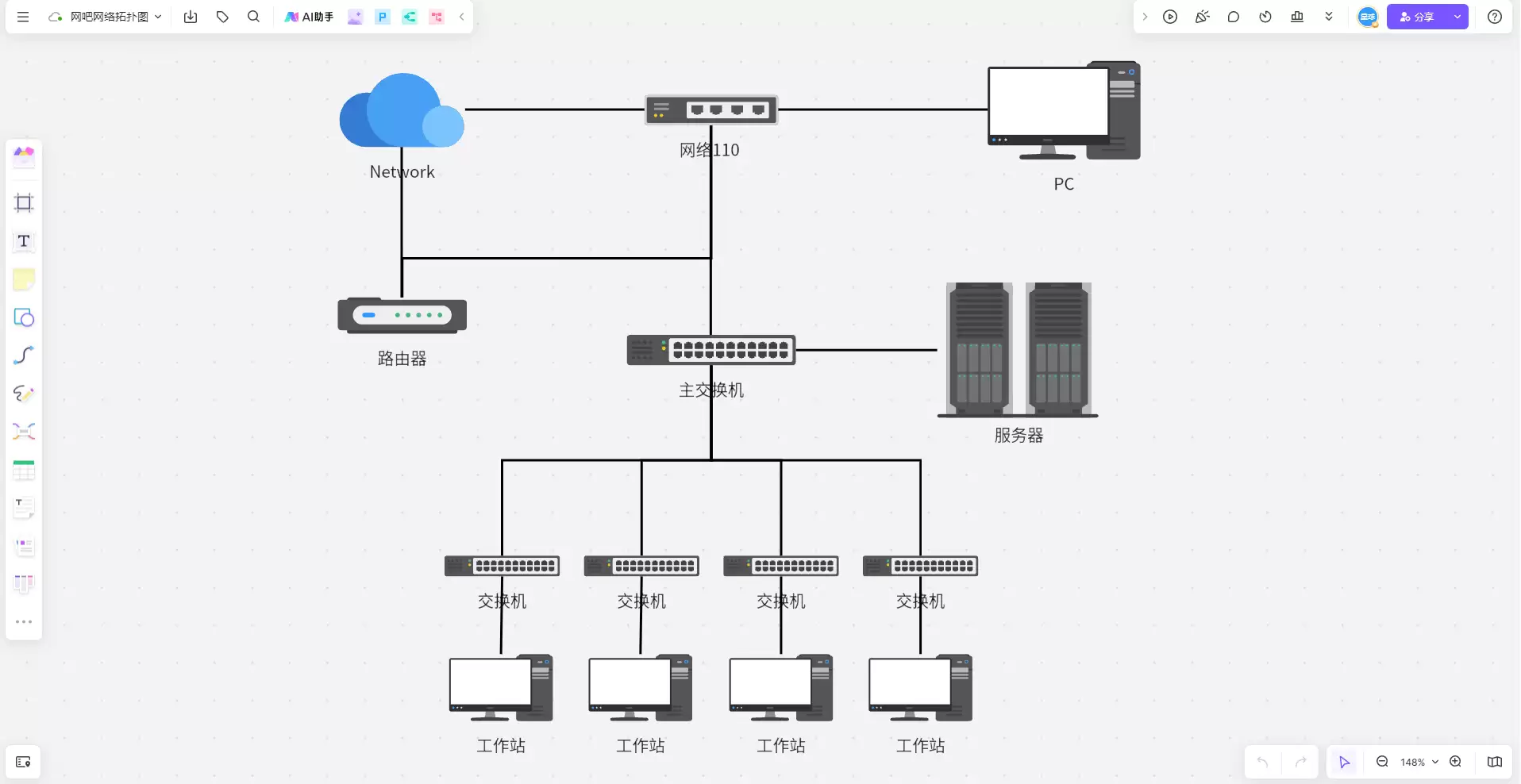

网络网吧拓扑图模板

（3）网络故障排查

网络出现连通性或性能问题时，拓扑图是排查故障的“导航图”。管理员可以依据它，顺着连接路径迅速缩小问题范围，定位是某个设备故障、某条链路中断还是配置策略错误，从而快速制定恢复方案，减少业务中断时间。

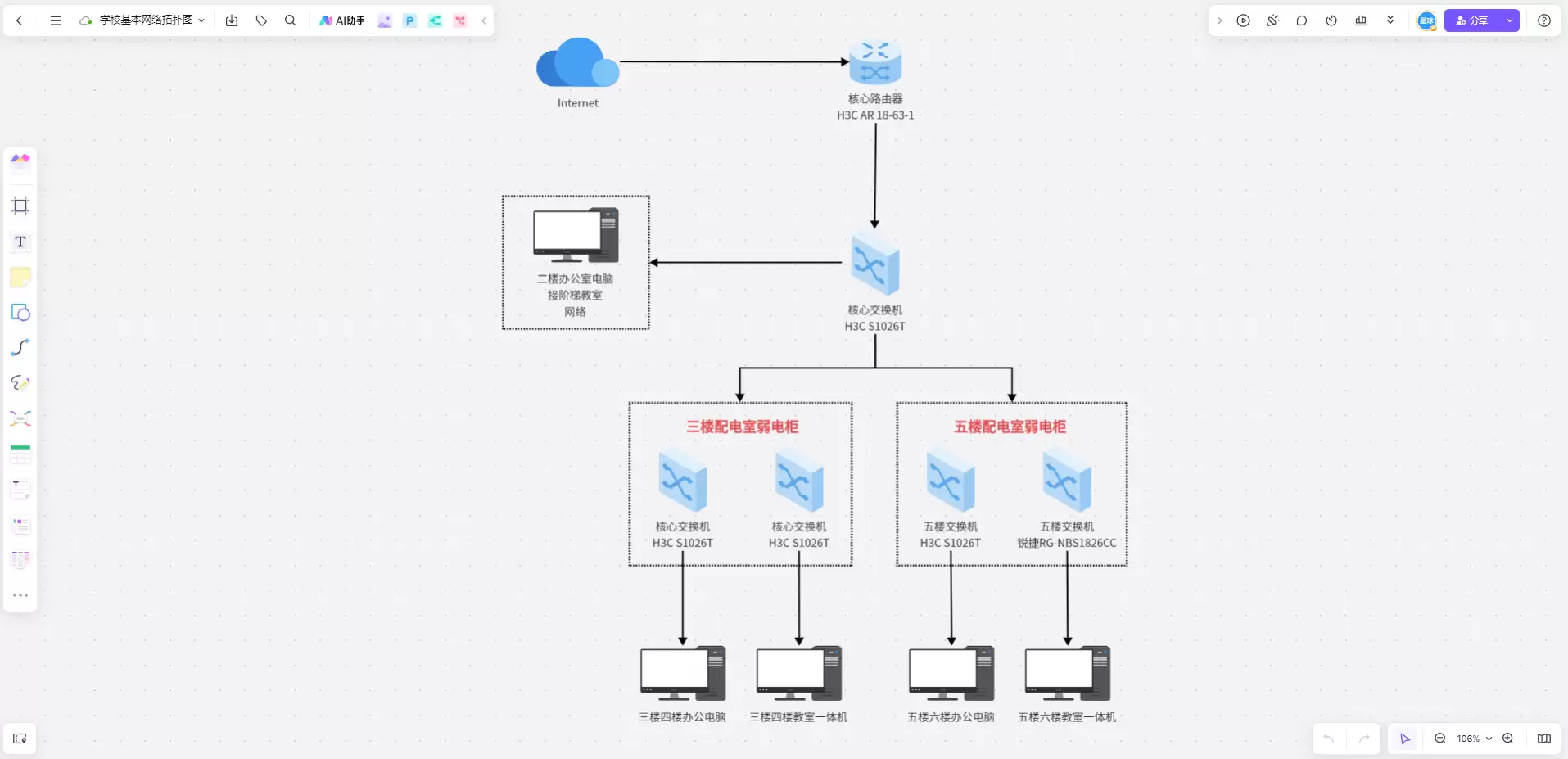

学习网络拓扑图模板

5. 如何绘制网络拓扑图

（1）规划网络拓扑结构： 动手绘制前先进行规划。明确需要纳入图中的所有网络节点（设备类型、数量）、它们之间的逻辑与物理连接关系，以及大致的布局方位。

（2）绘制节点和边： 使用专业的网络绘图软件或拓扑图工具，用标准化的符号或图标代表各类设备（如云图标代表云服务），用清晰的线条表示它们之间的链路，并可区分线型以表示不同介质或协议。

（3）标记节点和边： 为图中的关键元素添加信息标签，如设备主机名、管理IP地址、接口编号、链路带宽、VLAN ID等。确保这些信息准确、完整且排列整齐，便于阅读。

（4）调整布局： 对于复杂的网络拓扑图，合理的布局至关重要。调整节点位置和连线走向，将功能相关的设备（如同一机柜、同一业务区域）进行分组对齐，避免连线交叉，使整个图面既专业美观又逻辑清晰，便于团队理解与沟通。

6. 网络拓扑图绘制软件推荐

工欲善其事，必先利其器。绘制专业、标准的网络拓扑图，选择一款功能强大的软件能事半功倍。一款优秀的网络拓扑图制作工具通常具备丰富的设备图标库、灵活的连线与标注样式，以及智能的自动布局功能。

这类软件还常常提供各种现成的拓扑图模板，从简单的家庭网络到复杂的数据中心架构，用户可以直接套用或在此基础上修改，能极大提升绘图效率与专业性，无论是网络新手还是资深架构师都能快速上手。

总而言之，网络拓扑图作为描绘和沟通网络架构的“通用语言”，是理解、设计、管理和维护任何规模网络系统的基石。掌握其核心概念、主流类型与实际应用，并能熟练使用工具进行绘制与解读，对于网络工程师、系统管理员及IT决策者来说，都是一项不可或缺的核心技能。
