系统流程图与数据流程图的区别详解

在信息系统设计与软件开发过程中，流程图是表达逻辑、梳理架构的关键工具。系统流程图与数据流程图作为两种最常用的类型，常被混淆使用。本文将深入解析二者的定义、功能与核心差异，并提供一套实用的绘制指南，助你在系统架构梳理与数据流分析中游刃有余。

系统流程图：勾勒系统的“骨架”与“协作网络”

若将信息系统视作一个生命体，系统流程图所呈现的便是其“骨架”与“协作网络”。这种图表的核心价值在于展示系统的整体组成结构，包括功能模块、子系统、硬件单元以及它们之间的交互关系与控制流程。它重点关注“系统由哪些部分构成”以及“它们如何连接与协同”，强调物理或逻辑层面的结构关联、输入输出接口及控制流向。通过系统流程图，项目团队能够快速把握系统宏观布局与模块间的依赖关系。

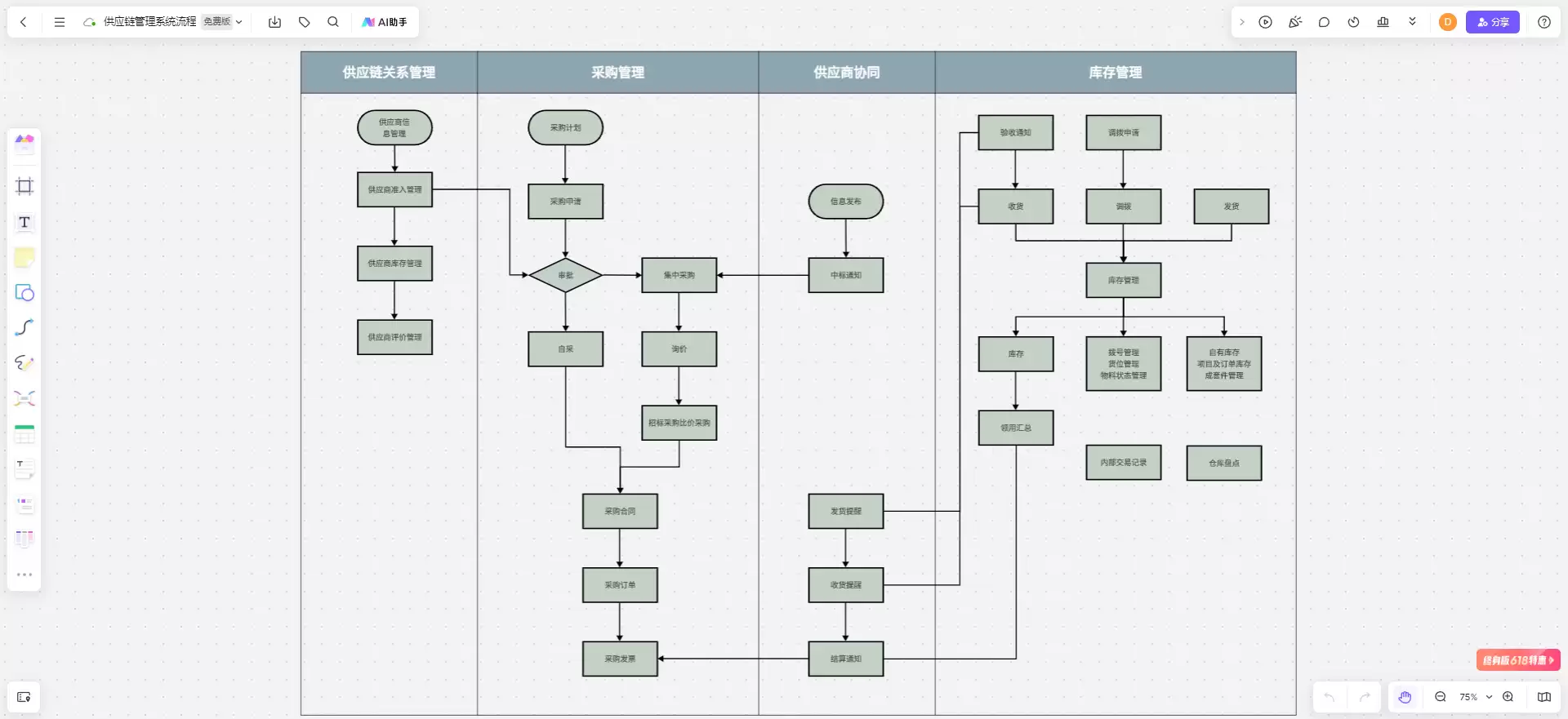

供应链管理系统流程图

数据流程图：刻画数据的“流动路径”与“加工历程”

不同于系统流程图，数据流程图聚焦于信息在系统中的“流动路径”与“加工历程”。它专门用于描述数据从源头到终点的完整旅程，包括数据如何被采集、传递、处理、存储与输出。简言之，数据流程图追踪数据的生命周期，突出数据在各个环节的转换状态与加工逻辑。这对于理解业务规则、优化数据处理效率、设计数据库结构具有关键意义。

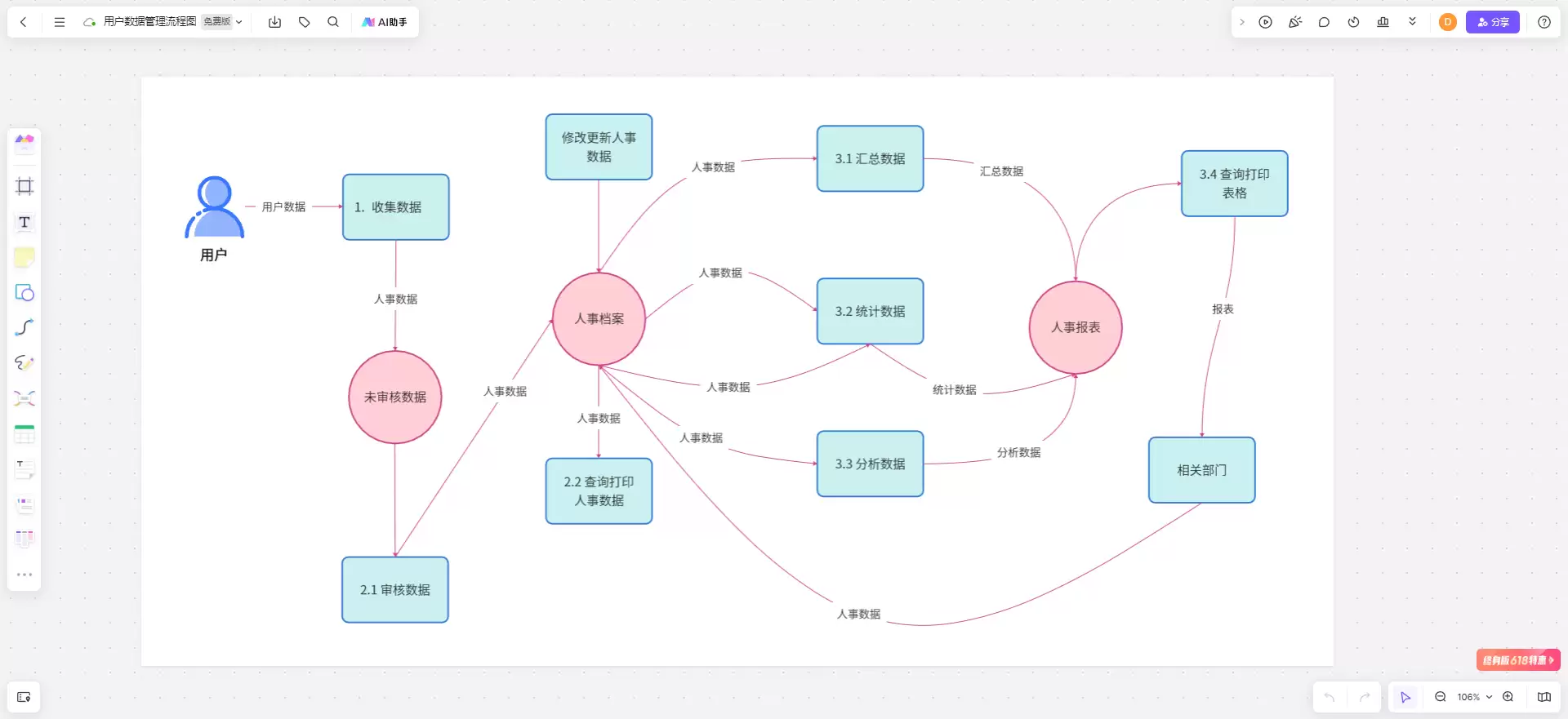

用户数据管理流程图

核心辨析：系统流程图与数据流程图的三大关键差异

明确二者定义后，其区别主要体现在以下三个维度：

1. 内容与焦点不同

这是两者最本质的差异。系统流程图聚焦于“系统组件及其交互关系”，呈现模块、硬件、软件单元以及彼此间的控制流与接口。数据流程图则聚焦于“数据的流动与加工过程”，呈现数据源、数据流、处理逻辑、数据存储及数据终点。

2. 符号与表示方法不同

两者采用的图形符号体系各有侧重。系统流程图常使用代表程序、文件、数据库、输入输出设备的专用符号，通过箭头表达控制或数据的传递方向，具有明显的层次化结构特征。

数据流程图则遵循另一套标准化符号：圆形或圆角矩形表示“处理过程”，开口矩形代表“数据存储”，箭头线表示“数据流”，外部实体则用矩形或方形表示。这套符号专为清晰刻画数据加工流水线而设计。

3. 应用场景与目标用户不同

基于焦点差异，其适用场景与使用对象也自然区分。系统流程图更适用于软件开发初期的系统架构设计、技术方案规划，常用于向项目经理、开发工程师展示整体系统布局。它是系统架构师与软件设计师的基础工具。

数据流程图则更侧重于业务需求分析、数据库建模、流程优化阶段，用于厘清业务规则与数据转换逻辑。它通常是业务分析师、数据架构师及流程优化专家的首选工具。

如何高效绘制专业级流程图？

无论是绘制系统流程图还是数据流程图，遵循科学的步骤都能提升效率与专业性。以下通用绘制流程可供参考：

• 第一步：明确绘图目标——首先确定你需要描述的是系统整体结构，还是具体的数据处理过程？这将直接决定流程图类型的选择。
• 第二步：全面收集信息——尽可能完整地搜集所有相关的系统组件、功能模块、数据起点、处理步骤、存储节点及输出终点等信息。

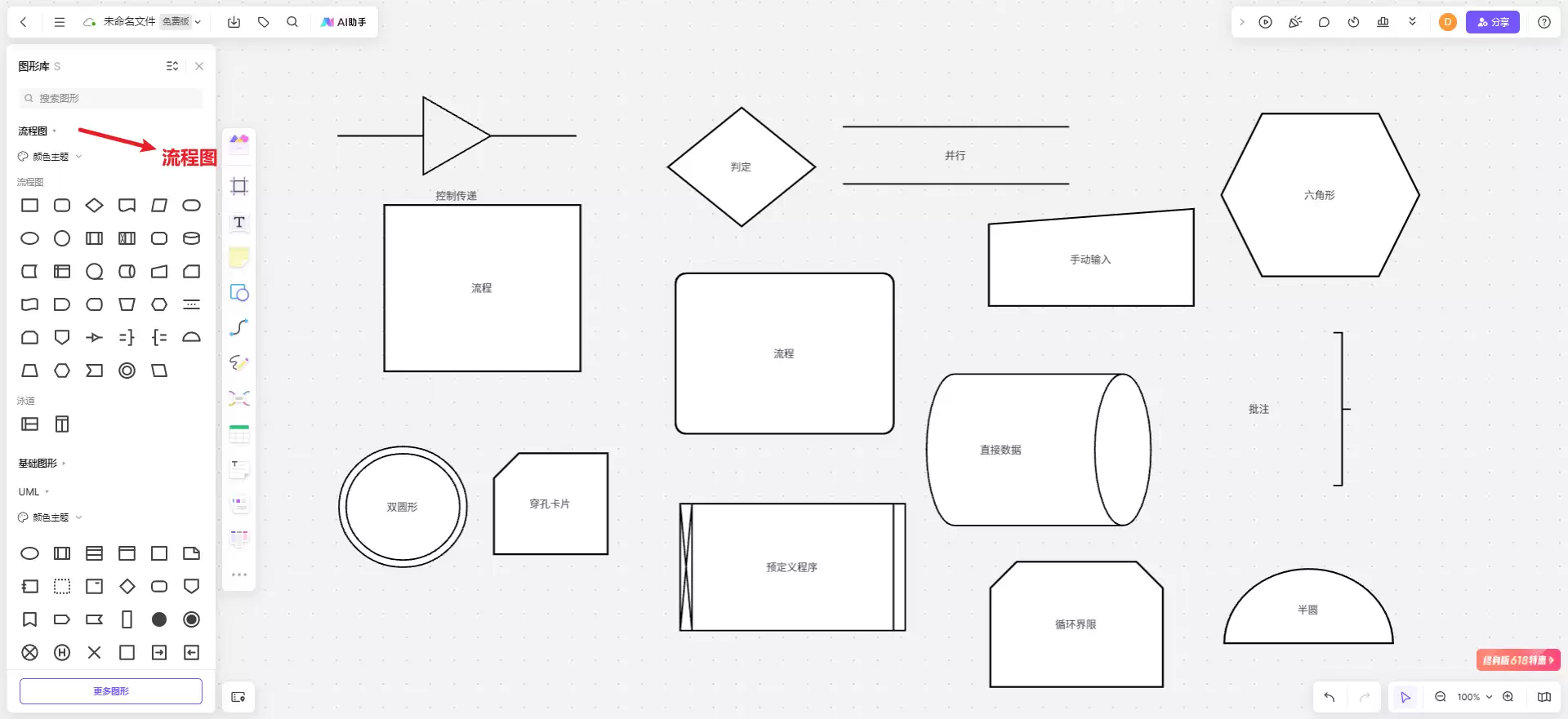

• 第三步：选择符号与工具——根据所选流程图类型，选用对应的标准符号集。现代专业绘图工具通常内置了丰富的符号库与模板，支持拖拽操作，能显著提升绘制速度与规范性。

• 第四步：绘制初步草图——不必追求一步到位。可先用工具或纸笔勾勒出主要组件与流程框架，确定层次关系与连接逻辑。借助工具模板快速起步是高效的做法。

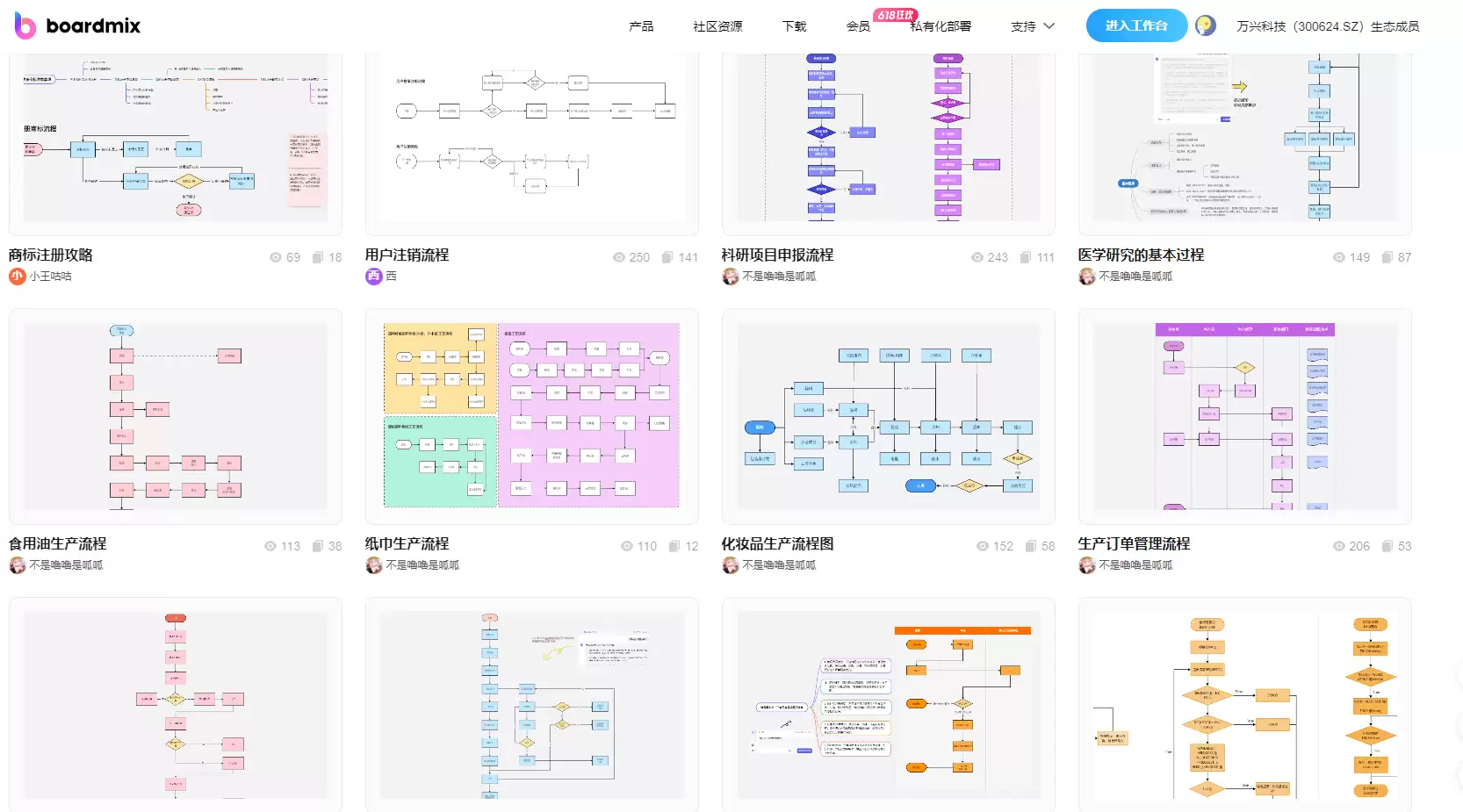

前往社区获取流程图模板资源

• 第五步：优化布局与细节——在草图基础上调整图形布局，提升可读性与美观度，补充必要的文字标注与注释，确保逻辑清晰易懂。
• 第六步：校验与修正——绘制完成后，务必进行整体复查，验证流程的准确性、连贯性与完整性，修正可能存在的错误或模糊表述。
• 第七步：分享与应用——将最终成型的流程图分享给项目团队成员或相关干系人，用于方案评审、开发指导或归档留存。

掌握系统流程图与数据流程图的区别与绘制技巧，等于拥有了分析信息系统的两把钥匙：一把用于把握整体结构，一把用于洞察数据逻辑。在实际项目中灵活运用，可使你的设计思维更系统，团队协作更高效。
