10款专业系统架构图绘制软件工具推荐与选择指南

系统架构图，本质上是一份揭示软件或IT系统内部核心组件、数据流向与交互关系的可视化蓝图。它不仅是技术团队内部高效沟通的通用语言，更是连接产品规划、研发实施、运维保障等多部门协作的关键桥梁。一张逻辑清晰、表达准确的架构图，能够极大降低沟通成本，显著提升跨团队协作效率。

面对市场上琳琅满目的绘图工具，如何选择一款最适合绘制系统架构图的软件，成为许多工程师和团队负责人的共同难题。本文将为您深度解析2025年备受推荐的10款架构图绘制工具，它们各具特色，旨在满足不同场景下的专业需求，助您做出明智选择。

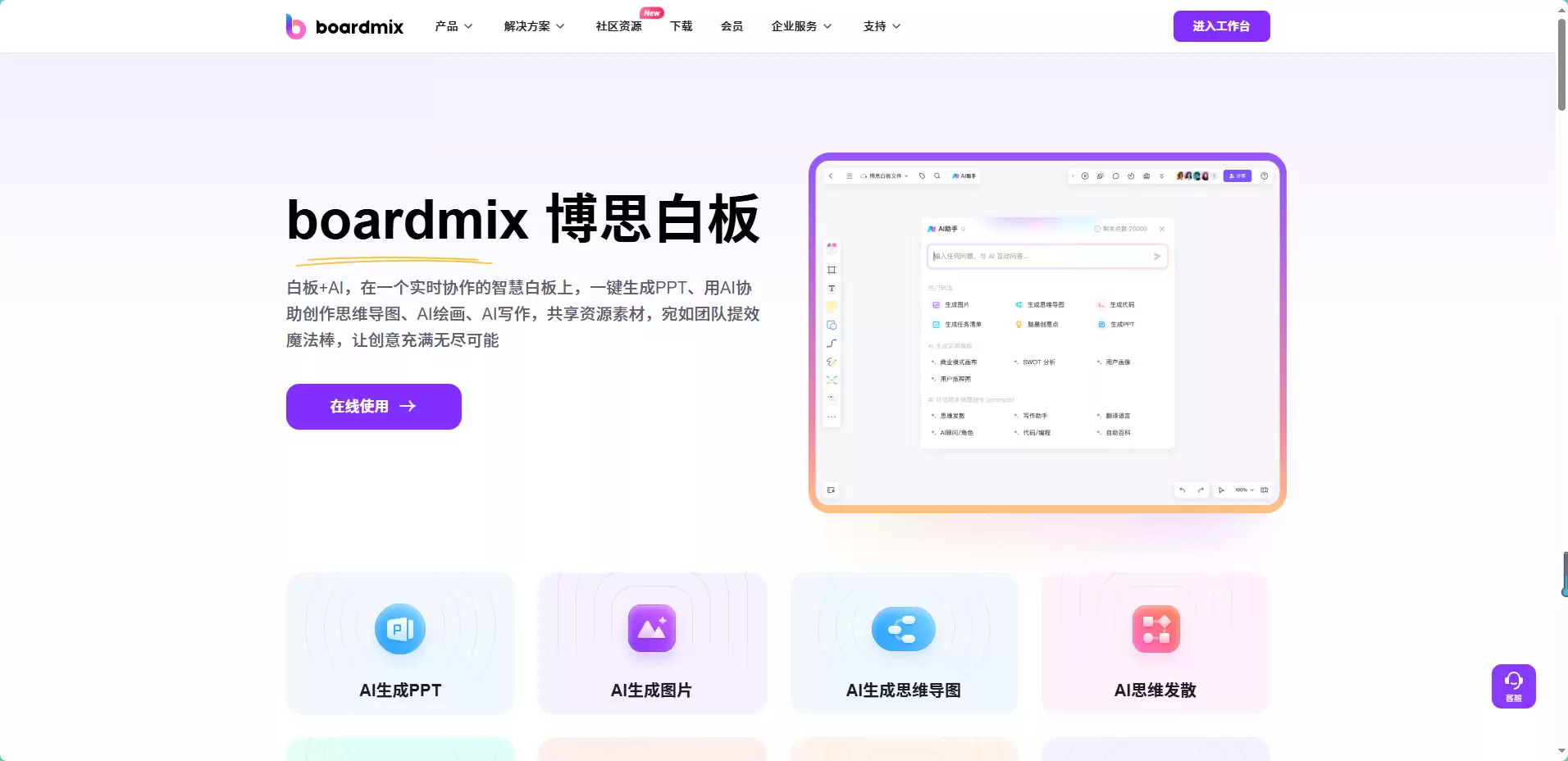

1. boardmix博思白板

/ignore-error/1" uploadprocessed="true">

若您寻求专业绘图能力与无缝团队协作的深度融合，boardmix博思白板是理想之选。

适用场景： 专业级系统架构设计、团队远程协作、技术方案可视化呈现。

核心优势： 该工具提供了标准化、丰富的架构图图形符号库及强大的编辑功能，界面友好，易于上手。其突出亮点在于卓越的实时在线协作体验与安全的云端存储，支持多人同时在线编辑与评论，确保信息同步。海量的专业模板库能帮助用户快速启动各类架构设计项目，大幅提升工作效率。

为何推荐： 尤其适用于需要频繁进行跨部门评审、敏捷迭代架构设计的团队。内置的AI智能绘图助手，能够辅助生成和优化图形布局，使得从构思、绘制到评审、分享的全流程异常顺畅。

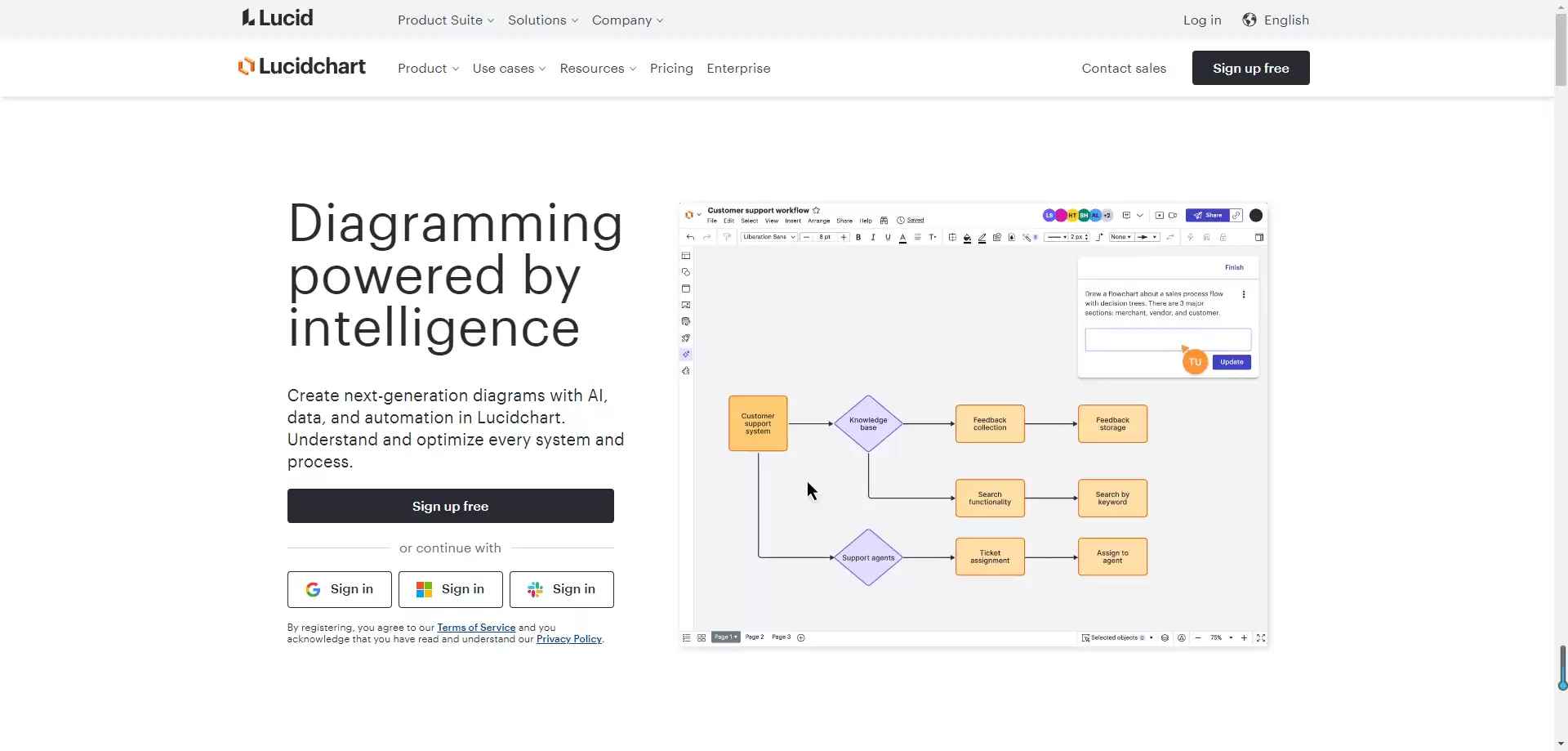

2. Lucidchart

/ignore-error/1" uploadprocessed="true">

当系统复杂度日益提升时，您需要一个功能全面且强大的专业工具，Lucidchart正是为此而生。

适用场景： 绘制高复杂度、大规模分布式系统架构图。

核心优势： 其功能覆盖面极广，除系统架构图外，亦擅长流程图、网络拓扑图、UML图等。与Google Workspace、Microsoft Office、Slack等主流办公生态的集成度极高，可无缝嵌入现有工作流程。庞大的模板社区和智能拖拽功能，让构建复杂、精细的技术图表变得直观高效。

为何推荐： 若您的项目涉及多云环境、微服务集群或复杂的系统集成，需要绘制高度详细和规范的架构文档，Lucidchart强大的功能集与出色的兼容性将是可靠保障。

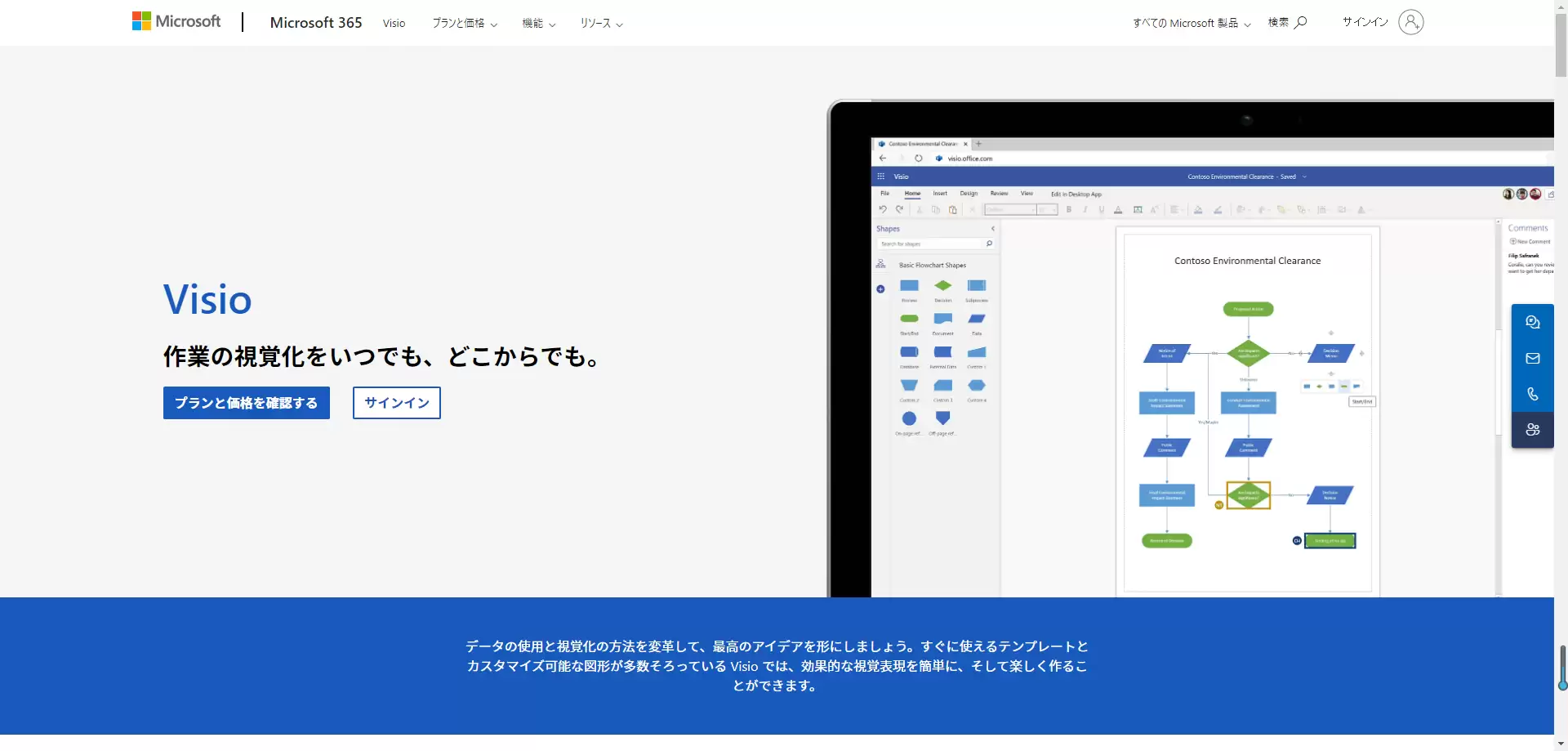

3. Microsoft Visio

/ignore-error/1" uploadprocessed="true">

提及企业级图表绘制工具，Microsoft Visio始终是行业标准的象征，拥有深厚的用户基础。

适用场景： 企业级IT架构规划、合规性技术文档制作。

核心优势： 作为桌面端老牌专业软件，Visio提供深度且强大的绘图功能，其内置图形库的丰富程度与专业性无出其右，足以应对最复杂的企业级架构与网络设计。在图表输出的精度与规范性方面，它依然保持着业界标杆水准。

为何推荐： 非常适合对文档标准化、技术规范性有严格要求的大型企业与组织机构，尤其是已深度部署Microsoft 365生态的用户。对于企业架构师和资深工程师而言，Visio仍是值得信赖的生产力工具。

4. Draw.io

/ignore-error/1" uploadprocessed="true">

预算有限，但对功能完整性有要求？Draw.io以其出色的性价比脱颖而出。

适用场景： 快速绘制技术草图、个人开发者及初创团队架构设计。

核心优势： 完全免费、开源，是其最吸引人的核心优势。尽管免费，但其功能却十分扎实，支持从简单框图到详细架构图等多种类型，并可导出为多种通用格式（如PNG、PDF、SVG等）。对于日常技术沟通和文档编写，其能力不输许多付费工具。

为何推荐： 如果您正在寻找一款零成本投入、却能满足绝大部分绘图需求的高效工具，Draw.io几乎是无可争议的首选。它让个人和中小团队在资源有限的情况下，也能产出专业的技术图表。

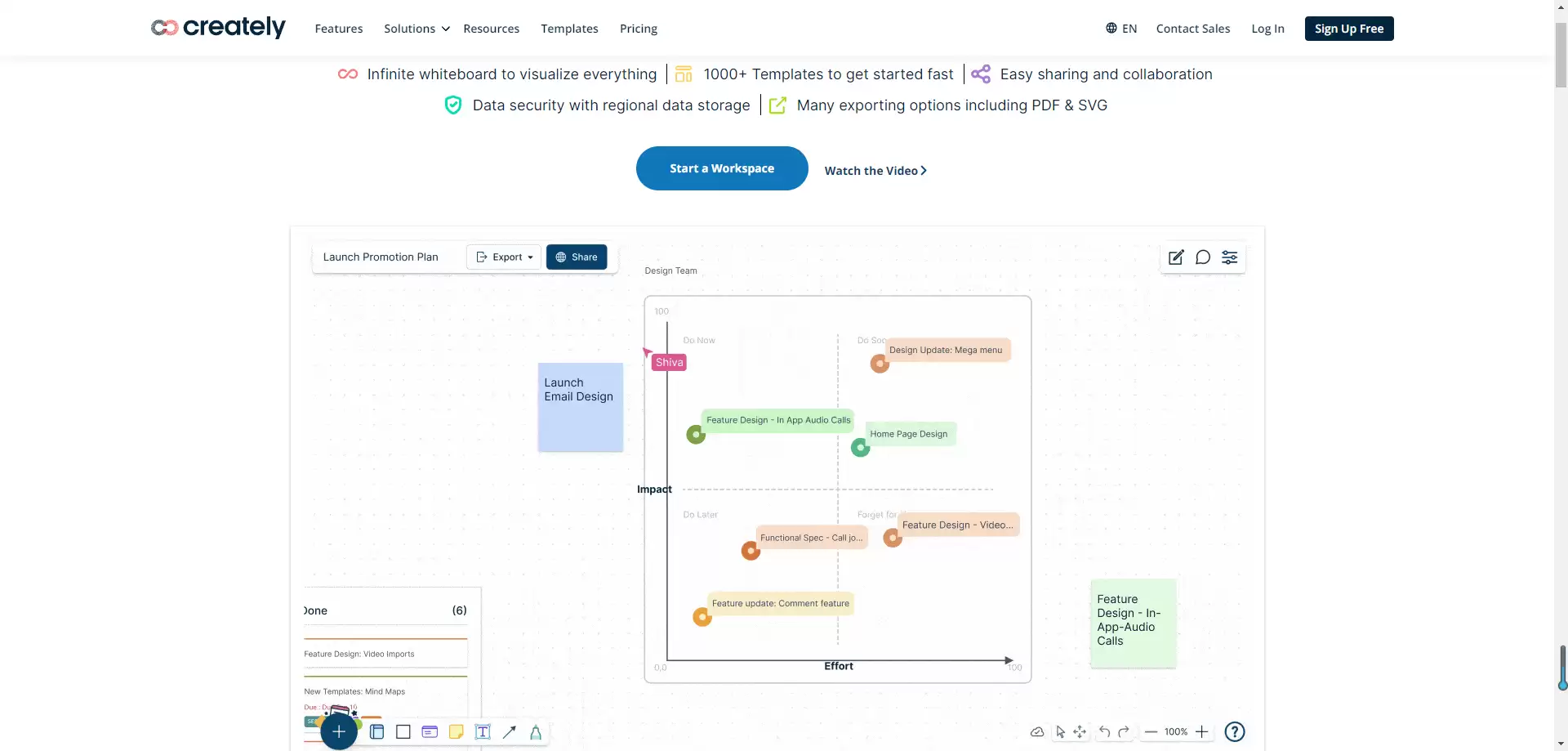

5. Creately

/ignore-error/1" uploadprocessed="true">

在现代团队协作中，流畅的协同设计体验至关重要，Creately正是将协作置于核心设计理念的工具。

适用场景： 团队实时协作设计、多角色参与的技术方案评审。

核心优势： 拥有直观的拖放式操作界面，结合出色的实时多人协作功能，允许团队成员在同一张架构图上同时进行编辑、评论和修改。它提供了大量预设的架构图模板和智能图形，简化了复杂系统的可视化过程。

为何推荐： 对于分布式团队，或需要产品经理、开发人员、运维工程师等多方角色频繁同步和确认架构设计的项目，Creately能极大化减少沟通延迟与信息差，确保所有人基于同一份实时更新的蓝图开展工作。

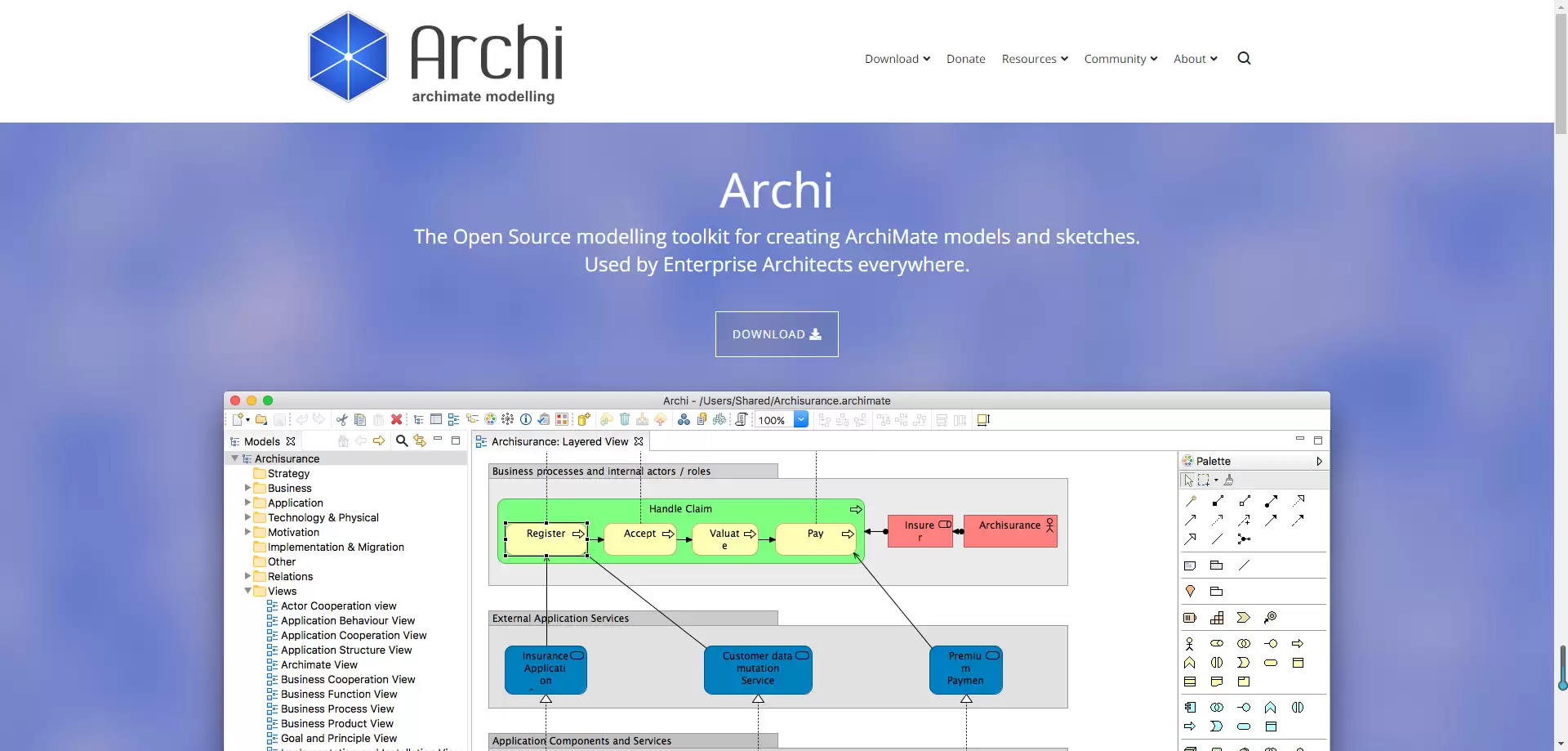

6. Archi

/ignore-error/1" uploadprocessed="true">

当绘图需求上升到企业架构（Enterprise Architecture）治理层面，您需要更专业的建模工具，Archi便是该领域的专家。

适用场景： 企业级架构建模、TOGAF等框架实施、战略IT规划。

核心优势： 这是一款专注于企业架构建模的开源工具，原生支持 ArchiMate 建模语言，并与TOGAF、Zachman等企业架构框架完美契合。它专为描述和分析复杂的业务架构、应用架构、数据架构和技术架构及其相互关系而设计。

为何推荐： 如果您所在的组织正在推行或已采用TOGAF等企业架构方法论，需要进行标准化、规范化的企业级IT战略规划与资产描述，Archi提供了强大、免费且专业的解决方案。

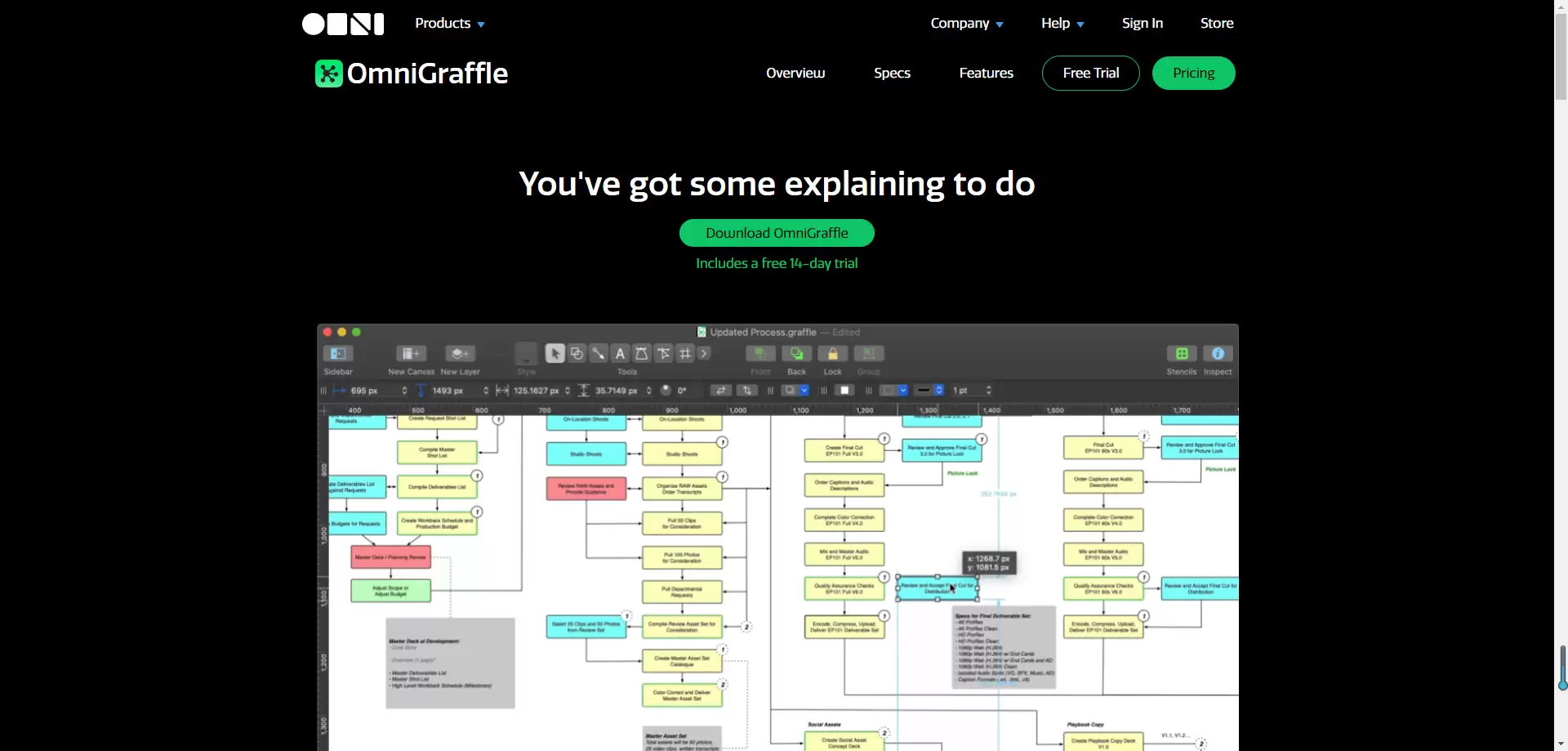

7. OmniGraffle

/ignore-error/1" uploadprocessed="true">

对于苹果生态系统用户，OmniGraffle提供了原生的流畅操作体验与卓越的视觉设计品质。

适用场景： Mac/iOS用户、对图表美观度和输出质量有高要求的架构设计。

核心优势： 作为macOS平台上的专业级绘图工具，OmniGraffle以优雅的界面、强大的图层管理和精准的排版控制著称。它不仅适用于绘制精美的系统架构图，同样擅长网络图、流程图和用户界面原型设计，其图形渲染和打印输出质量备受好评。

为何推荐： 如果您是Mac用户，并且注重绘图工具的操作体验、视觉美感以及最终图表输出的专业品质，OmniGraffle是一项值得投资的优秀工具，能完美融入您的苹果工作流。

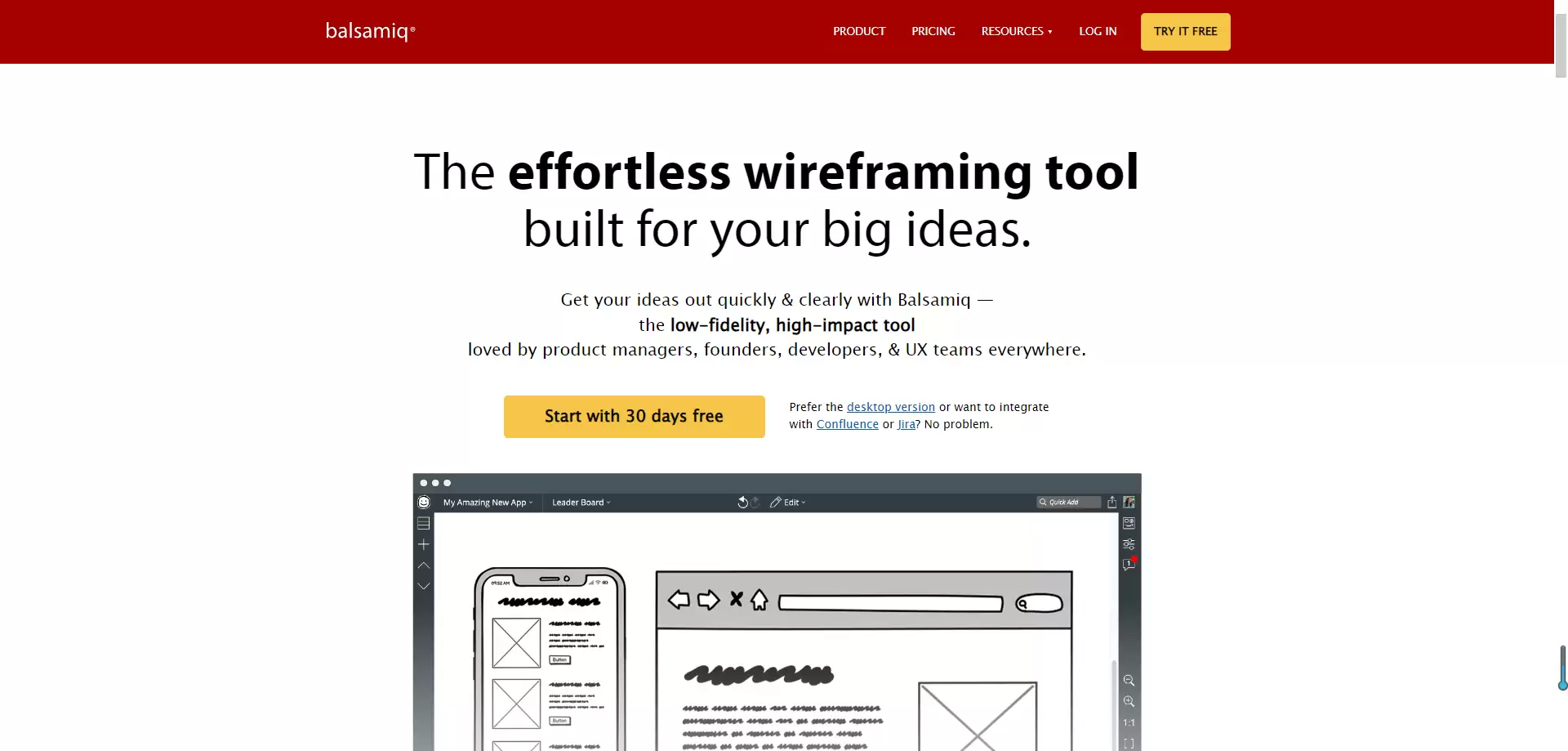

8. Balsamiq

/ignore-error/1" uploadprocessed="true">

在架构设计的初始构思阶段，快速捕捉创意和厘清逻辑比追求视觉完美更重要，Balsamiq正是为此场景打造。

适用场景： 低保真架构草图、快速概念原型设计、头脑风暴。

核心优势： 其标志性的手绘草图风格界面，能帮助用户快速拖拽出系统组件和关系的轮廓。这种“低保真”特性有效引导团队聚焦于功能结构、数据流和交互逻辑的讨论，而非过早纠结于视觉细节，加速决策过程。

为何推荐： 特别适用于项目初期、需求研讨会或敏捷冲刺规划时，快速勾勒系统模块划分与交互关系，与业务方及团队成员高效对齐核心设计思路。

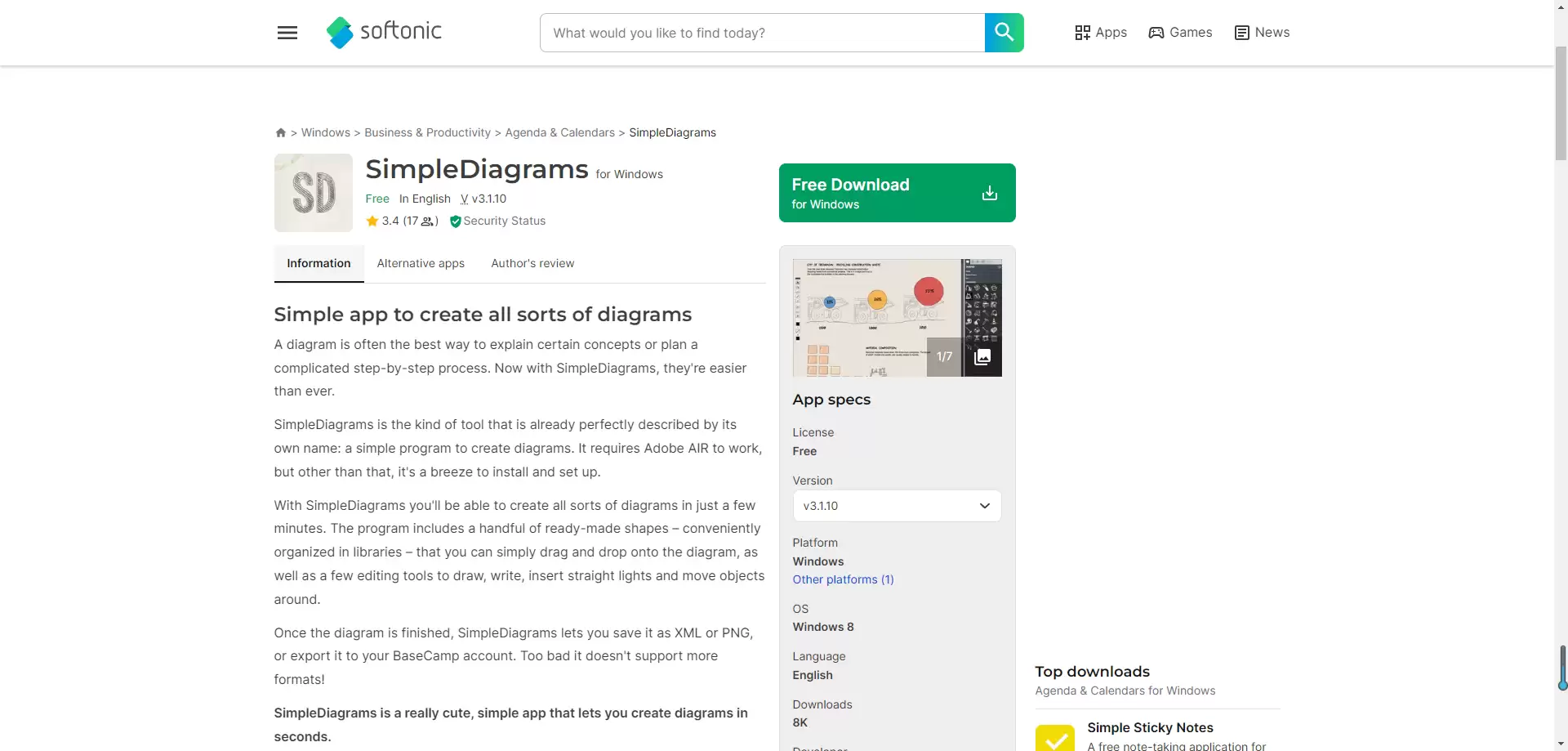

9. SimpleDiagrams

/ignore-error/1" uploadprocessed="true">

当您只需要一个简单、快捷的工具将想法可视化时，功能过于复杂反而成为负担。SimpleDiagrams回归绘图本质。

适用场景： 快速绘制简单架构示意图、个人笔记图解、轻量级文档配图。

核心优势： 正如其名，它是一款极致简洁的桌面应用程序。界面清爽直观，几乎没有学习曲线，让用户能够心无旁骛地将脑海中的架构思路快速转化为图形，避免被复杂功能干扰。

为何推荐： 非常适合非技术背景的同事（如产品经理、业务分析师）用于表达想法，也适合开发者在设计讨论中快速绘制草图以辅助说明，是追求效率的极简主义者的好帮手。

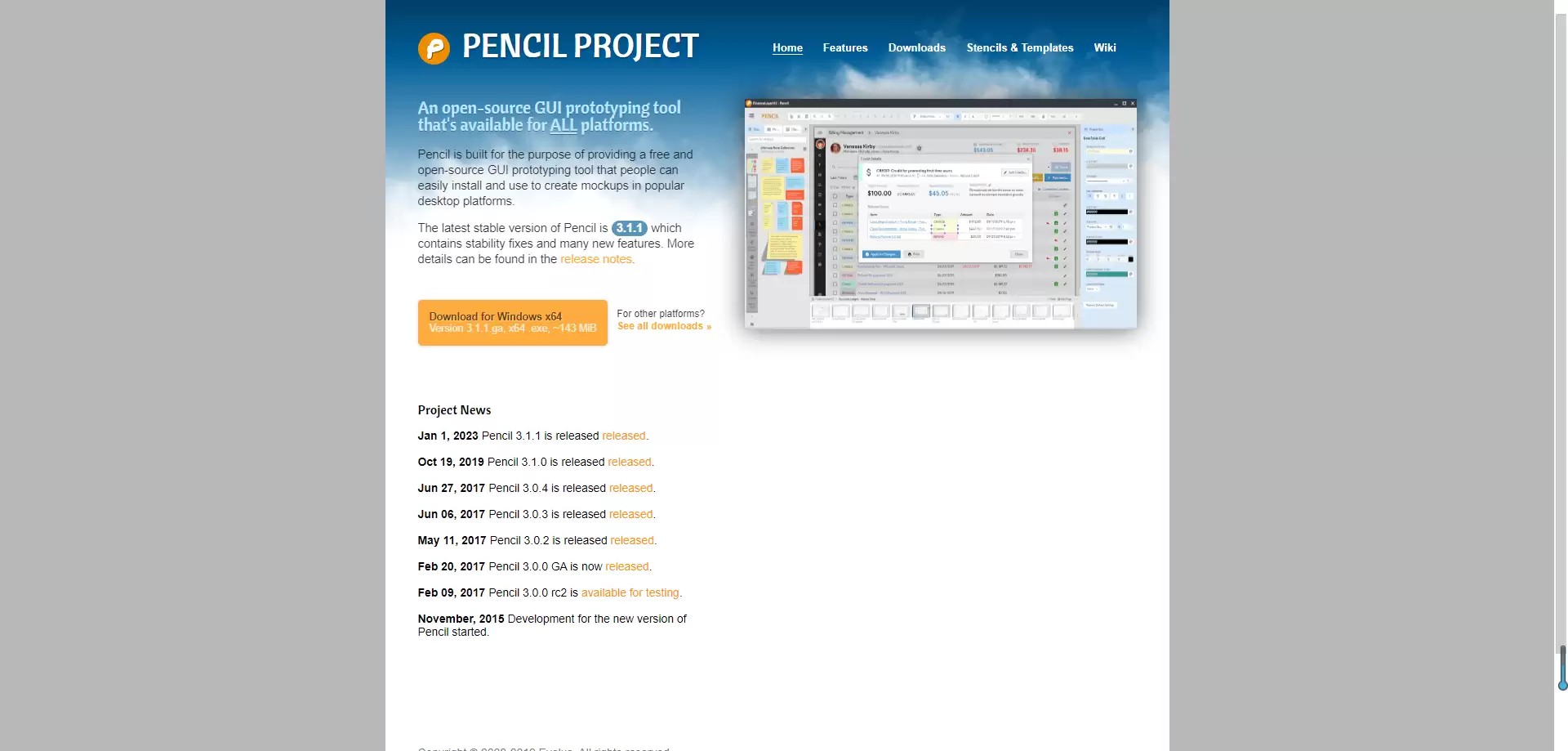

10. Pencil Project

/ignore-error/1" uploadprocessed="true">

在需要将系统后端架构与前端用户界面结合展示的场景下，Pencil Project提供了一个兼顾两者的开源选择。

适用场景： 软件原型设计、用户界面流程图与系统架构图结合展示。

核心优势： 这是一款功能全面的开源原型设计工具，内置了大量用于绘制UI界面、系统组件、流程节点的图形集合和模板。它能够有效地在同一设计文件中呈现用户交互流程与支撑其的技术架构之间的关系。

为何推荐： 适合需要向客户、用户或非技术团队成员直观展示“系统如何构成”以及“用户如何操作”的全链路视图。对于全栈工程师或需要沟通技术实现与用户体验的产品项目而言，它是一个实用且经济的选择。

综上所述，这十款架构图绘制工具各有侧重，全面覆盖了从免费开源到商业专业、从轻量快速到重型建模、从个人使用到团队协同、从通用绘图到垂直领域的各类应用场景。选择的关键在于明确您的核心诉求：是优先考虑无缝的团队协作体验，还是追求极致的专业性与规范性？是受限于预算，还是需要与现有企业IT生态深度集成？

希望本指南能帮助您拨开选型迷雾，找到最契合您个人或团队工作流的那款架构图绘制利器，让技术设计与沟通变得更加清晰、高效。
