数据流程图与程序流程图的核心区别详解

在软件工程与系统设计实践中，流程图是梳理逻辑、沟通方案的关键可视化工具。数据流程图与程序流程图作为两种高频使用的类型，常被混淆，但其核心关注点与应用场景存在本质差异。本文将深入解析两者的定义、用途与核心区别，并借助博思白板boardmix这一专业在线绘图工具，助你在项目中选择合适的图表，提升设计与协作效率。

为了更直观地对比与绘制，下文将结合博思白板boardmix进行说明。这款工具能高效支持两类流程图的创建、编辑与团队协同，是提升工作效率的得力助手。

1. 数据流程图：追踪数据的完整生命周期

假设你需要为一家电商平台的订单管理系统进行建模分析。你关注的重点是客户数据、订单信息、库存状态等“信息”如何在用户、系统模块与数据库之间传递、由谁处理、最终存储于何处。此时，你需要使用的正是数据流程图。

数据流程图是一种专门用于描述信息系统内部数据流动、加工处理与存储过程的图形化建模工具。其核心价值在于清晰展示数据与外部实体、内部处理逻辑以及数据存储结构之间的交互关系。它采用一套标准化符号系统：箭头表示数据流向，圆角矩形代表处理过程，开口矩形标识数据存储，方框则指代外部实体。通过这些符号，数据流程图能够精准描绘数据从产生到消亡的完整“旅程”。

该图表在系统分析与规划阶段至关重要，它能帮助业务分析师、产品经理及利益相关者从宏观视角理解系统功能架构、识别数据流转瓶颈，是后续进行系统设计与性能优化的基础蓝图。

用户数据管理流程图

2. 程序流程图：详解程序的执行逻辑与控制流

现在，假设你需要向开发团队成员解释一段具体的业务逻辑代码，例如“如何根据用户会员等级计算优惠折扣”。你关注的是程序执行的先后顺序、条件判断的分支路径以及循环结构的处理流程。此时，应当使用程序流程图。

程序流程图专注于描述计算机程序内部的详细执行步骤与控制结构。它以图形化方式，逐步展示程序从初始化到结束所经历的所有操作指令、条件判断与循环过程。其常用符号包括：椭圆形表示“开始/结束”，矩形表示“处理步骤”，菱形表示“条件判断”，箭头则指示程序执行的方向与路径。

这种流程图是软件开发人员进行详细设计、代码调试与技术文档编写的重要工具，能够将复杂的算法逻辑可视化，使程序执行路径一目了然，极大降低理解成本。

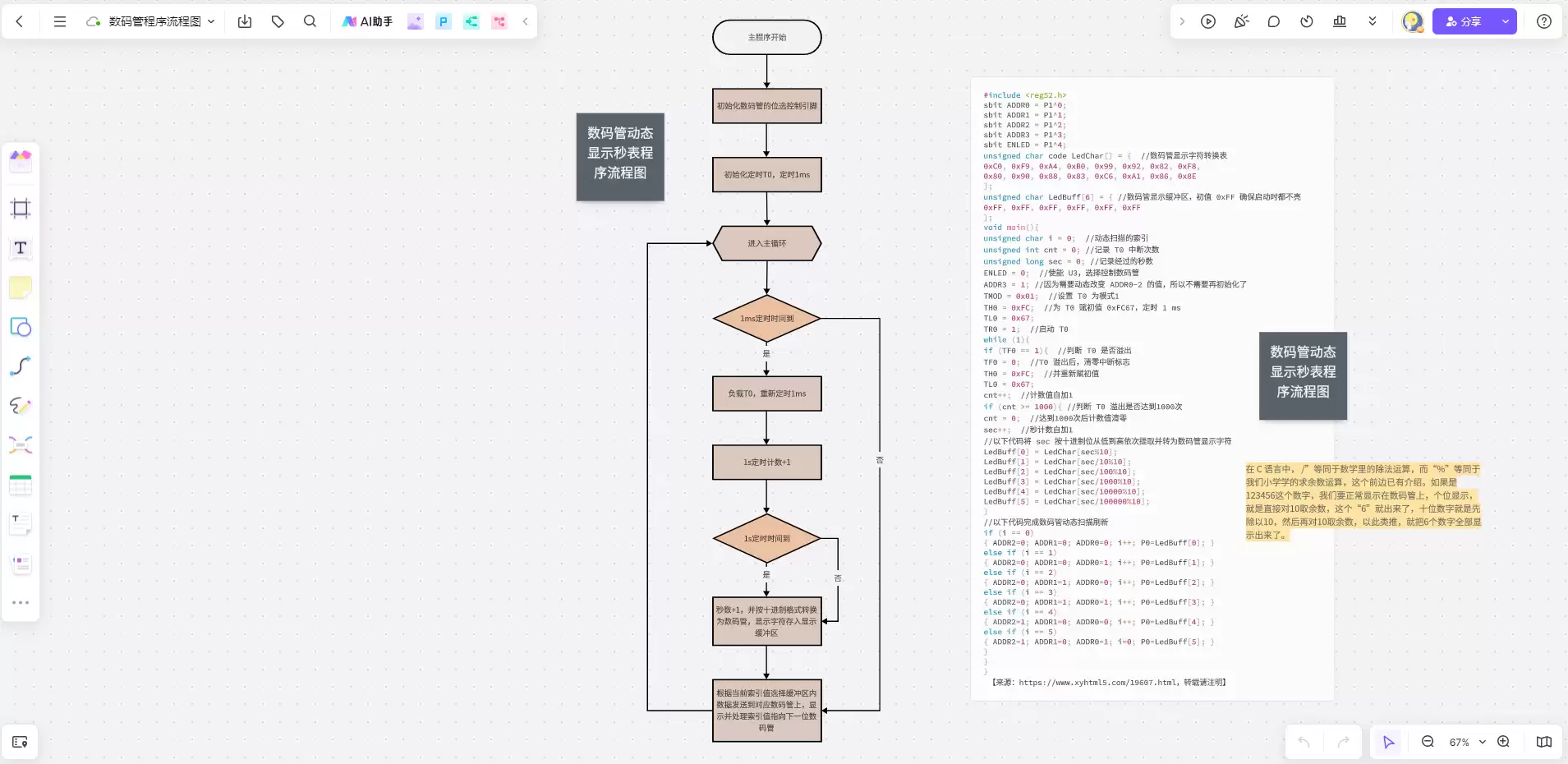

数码管程序流程图

3. 核心区别：从四个维度深度对比

明确了两者的基本定义后，其差异便清晰可见。我们可以从以下四个关键维度进行系统对比：

核心焦点不同

数据流程图的核心是“数据流”，它追踪数据如何在系统中被创建、传递、加工与存储。程序流程图的核心是“控制流”，它关注程序指令的执行顺序、逻辑分支与循环控制。

观察视角不同

数据流程图采用“信息视角”，如同一位物流跟踪员，只关心包裹（数据）的源头、途经的站点（处理过程）和最终目的地。程序流程图则采用“执行视角”，如同详细的驾驶导航，规划从起点到终点的每一条可行路径及路口转向规则。

符号体系与表达方式不同

两者采用的图形符号标准存在根本区别。数据流程图的符号用于区分数据来源、处理节点、存储介质与数据流向。程序流程图的符号则用于区分程序控制结构中的不同操作类型，如开始/结束、处理、判断等。

抽象层次与应用阶段不同

数据流程图通常用于系统开发的需求分析与高层设计阶段，描述系统“需要做什么”以及“数据如何交互”，不涉及具体技术实现。程序流程图则用于详细的模块设计、编码实现与测试阶段，描述“具体如何实现”的步骤，与编程语言的逻辑紧密相关。

简而言之，数据流程图是面向系统分析师和架构师的“业务数据地图”，而程序流程图是面向程序员和测试工程师的“代码执行路线图”。

在实际项目工作中，无论是梳理复杂的跨部门业务流程，还是设计精密的算法模块，一张恰当的流程图都能显著提升沟通的准确性与协作效率。利用像博思白板boardmix这样支持实时协作与版本管理的在线工具绘制流程图，可以便捷地实现团队认知同步，高效推进项目进展。其内置的AI智能生成与美化功能，更能为流程图的创建与优化提供灵感，值得深入体验。
