西门子PLC通过EtherNetIP转Modbus TCP采集变频器数据

一、案例项目背景

在新能源动力电池包的智能化装配线上，电芯模组的输送与精准定位是关键一环。这条产线的核心动力源，是负责驱动输送皮带的施耐德 Altivar 320变频器。它本身很“聪明”，原生支持EtherNet/IP协议，能实时反馈转速、负载电流等关键数据。

然而，产线的“大脑”——西门子S7-1200系列PLC（型号CPU 1214C），却主要“说”Modbus TCP这种语言。两者协议不通，直接导致PLC无法获取变频器的实时状态，更别说进行精准的速度控制了。与此同时，工厂还计划将整条产线接入工业物联网平台，实现远程监控与运维，这就需要一个既懂协议转换又能稳定进行数据中转的“翻译官”和“通讯员”。

于是，跨协议通讯的壁垒，就成了产线智能化升级路上必须搬开的一块石头。而塔讯TX181-RE-RE-TCP/EIM智能网关的引入，正是为破解这一难题量身定制的专业方案。

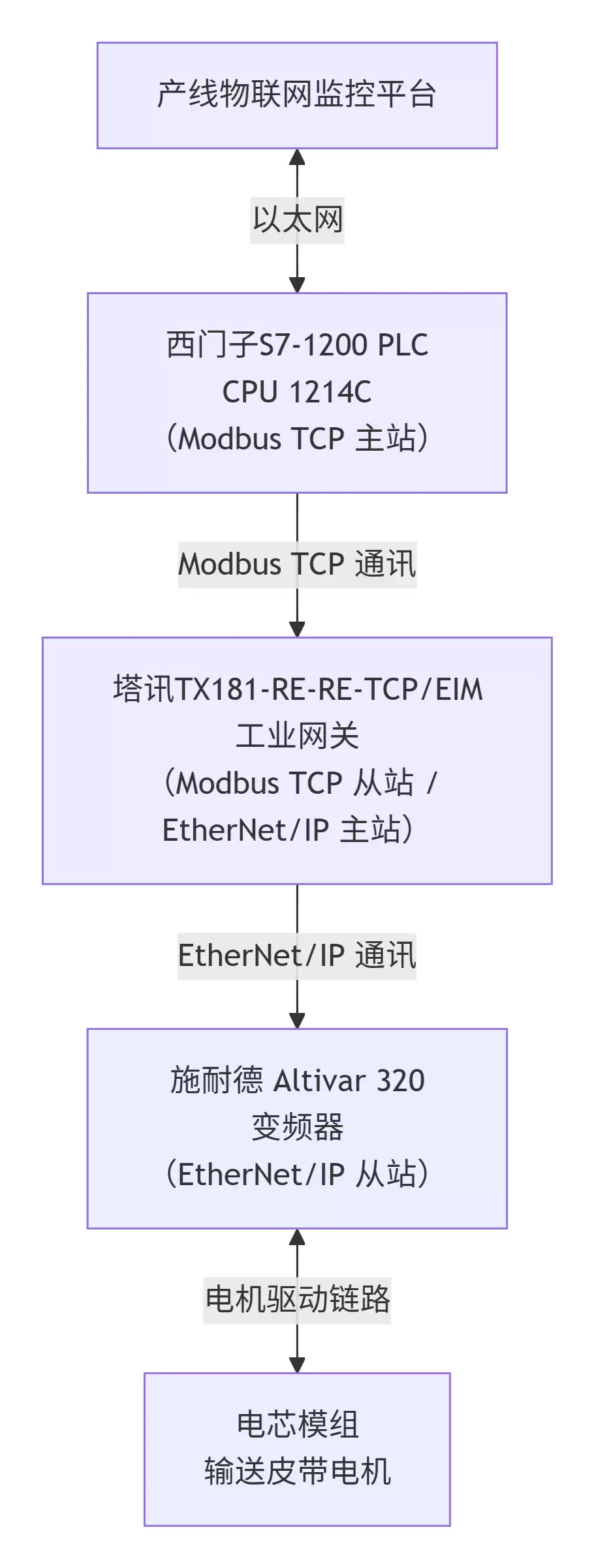

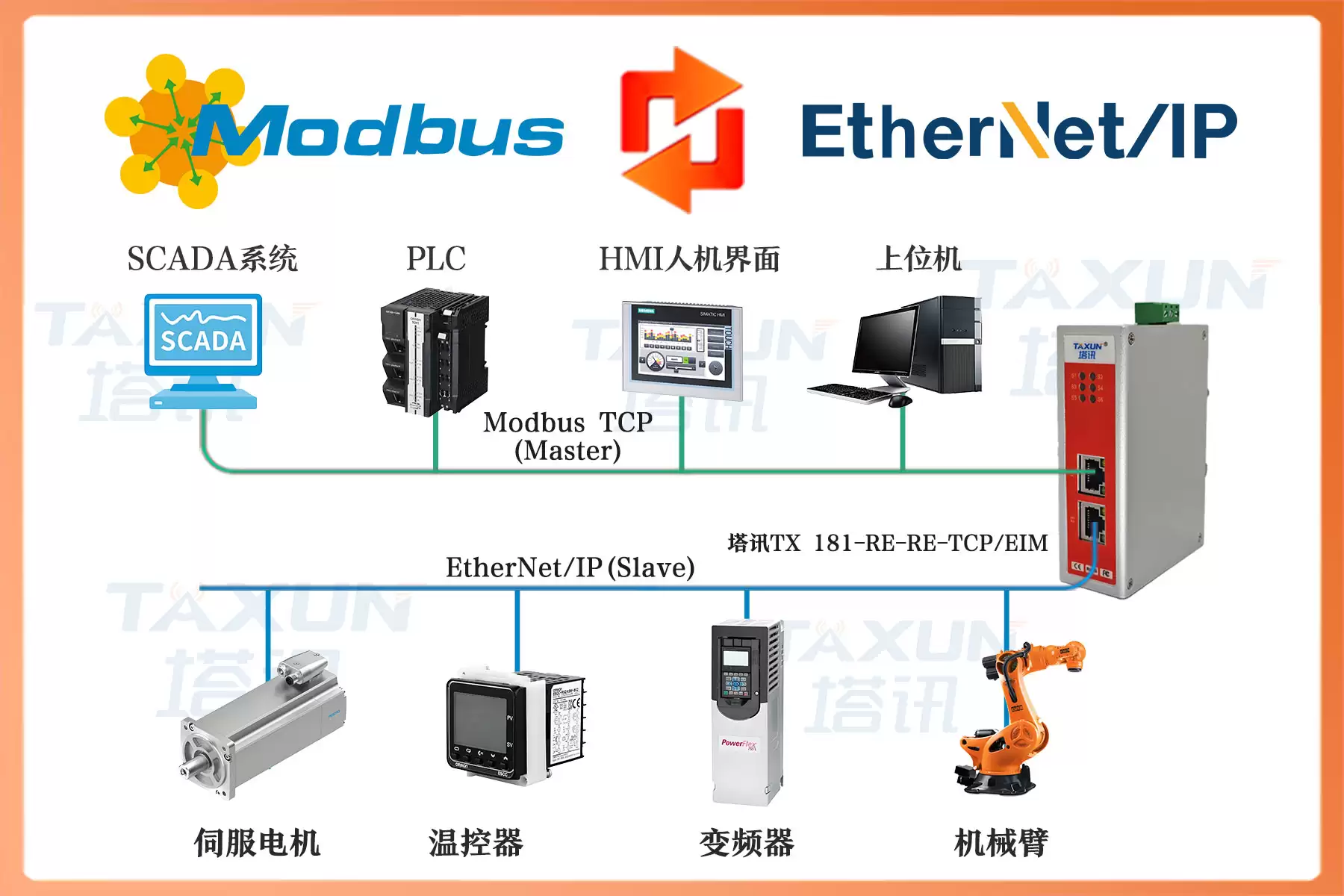

二、系统结构拓扑图

三、项目痛点

1. 协议兼容壁垒：产线核心的施耐德变频器与西门子PLC分别采用EtherNet/IP和Modbus TCP两种不同的工业总线协议，如同两个说不同语言的人，无法直接对话，数据采集与指令下发完全中断。

2. 数据采集断层：为了实现工业物联网平台的远程运维，产线数据需要上传。但传统的采集方式实时性差，且缺乏能够进行协议转换和边缘处理的专业工业网关，导致数据流“卡脖子”。

3. 产线协同低效：变频器参数调整依赖人工，无法与PLC控制的产线节拍实时联动。结果就是电芯输送速度时快时慢，容易导致模组装配错位或卡顿，直接拉低了生产良率。

4. 设备管理缺失：没有智能网关作为信息枢纽，变频器的运行状态和故障信息无法实时上传至主控系统。一旦出现问题，只能停机进行现场排查，不仅故障定位慢，产线停工时间也大幅增加。

四、功能简介

本次部署的塔讯TX181-RE-RE-TCP/EIM工业网关，本质上是一个高性能的物联网关兼数据采集器。它的核心使命，就是打通壁垒，实现数据无缝流转。具体来说，它解决了以下几个关键问题：

1. 跨协议转换：网关扮演了“协议翻译官”的角色，支持在EtherNet/IP主站与Modbus TCP从站之间进行双向协议转换。它能将变频器的EtherNet/IP数据“翻译”成PLC能懂的Modbus TCP格式，反之亦然。

2. 边缘数据处理：网关内置了轻量化的计算模块，可以对采集到的变频器数据进行初步的过滤、清洗和预处理。这样一来，就减轻了后方PLC和物联网平台的数据处理压力。

3. 多通道数据传输：设备配备双以太网口，能够同时对接前端的PLC控制系统和后端的工业物联网平台，实现生产控制数据与运维管理数据的并行、高效传输。

4. 设备状态监测：网关自身具备故障诊断功能，可以实时监控总线协议的通讯状态。一旦发现网络断连等异常，它会立即报警并存储断点数据，保证了生产数据链条的完整性。

五、现场实施配置过程

方案再好，落地才是关键。整个实施过程可以清晰地分为几个步骤：

1. 硬件部署

首先，将塔讯TX181网关通过标准的35mm导轨，安装在产线电气控制柜内，并接通24V直流电源。接着，用工业以太网线连接网关的EtherNet/IP端口与施耐德变频器的通讯端口，建立第一条数据通道。然后，再将网关的Modbus TCP端口与西门子PLC一同接入车间工业交换机，完成第二条通道的物理连接。

2. 网关参数配置

通过电脑连接网关的调试端口，进入配置界面。在EtherNet/IP侧，将网关设置为主站模式，添加施耐德变频器为从站，并配置好设备IP地址与100ms的通讯周期。在Modbus TCP侧，则将网关设置为从站模式，分配好从站地址，并将变频器的转速、电流等关键数据映射到指定的Modbus寄存器地址。最后，开启网关的物联网数据转发功能，配置好云端平台的IP与端口，设定500ms的数据上传频率。

3. PLC程序配置

在西门子的TIA Portal工程软件中，为S7-1200 PLC添加Modbus TCP通讯功能块，并编写通讯程序，将塔讯网关配置为PLC的Modbus TCP从站。随后，将PLC的内部寄存器地址与网关中映射的变频器参数地址一一关联。此外，还编写了故障联动程序，使得PLC一旦接收到网关传来的变频器故障代码，就能自动触发产线急停并发出声光报警。

4. 现场联调测试

所有配置完成后，进入最终的联调测试阶段。启动产线，实测网关的协议转换延迟平均在20毫秒以内，完全满足实时控制要求。模拟变频器过载故障，验证PLC和物联网平台能否在3秒内同步接收到报警信息。最后，调整PLC的产线节拍指令，确认变频器的转速能够随之实时、精准地变化。至此，全链路调试完成。

六、应用效果和项目实施前后对比

（一）应用效果

1. 数据互通实现：通过网关的桥梁作用，西门子PLC现在可以实时采集施耐德变频器的12项核心运行参数，数据采集准确率高达99.98%，真正做到了“心中有数”。

2. 产线协同升级：变频器转速能与PLC的产线节拍自动联动，使得电芯模组的输送定位精度提升至±0.5mm。这一改进直接反映在产品质量上，产线整体良率从92%显著提升至98.5%。

3. 运维效率提升：借助网关对接的工业物联网平台，设备状态得以远程实时监控。故障响应时间从过去平均需要30分钟缩短到仅需3分钟，产线因故障导致的停机时长减少了80%。

4. 物联网融合落地：网关作为关键的数据采集器，为产线平滑接入工业物联网平台提供了标准化接口，实现了生产数据的云端汇聚与分析，为后续基于数据的工艺优化和预测性维护打下了坚实基础。

（二）实施前后效果对比

七、案例总结

在新能源电池包智能制造领域，这条产线的改造颇具代表性。塔讯TX181-RE-RE-TCP/EIM工业网关的成功应用，精准地解决了不同品牌工业设备间因协议壁垒导致的数据孤岛问题。它不仅仅是一个简单的协议转换器，更是一个集成了边缘计算和数据转发能力的智能枢纽。

这个案例清晰地表明，在工业自动化与物联网深度融合的大趋势下，专业的工业网关正成为连接“控制层”与“网络层”、打通“数据断层”的核心装备。它为传统制造产线的智能化升级，提供了一条经过验证的、可复制的路径，助力企业朝着高效、智能与绿色的生产目标稳步迈进。
