新唐科技M55M1端侧AI MCU智慧门禁方案详解

在工厂、金融机构、数据中心乃至高端实验室，门禁系统是安全防护的第一道关卡。传统的方案，无论是刷卡、密码还是生物识别，似乎已经足够成熟。但深入一线，你会发现几个长期存在的核心痛点：依赖人工判断携带物品权限，成本高效率低；数据联网传输带来的安全风险与延迟；以及生物信息本身可能泄露的隐患。

有没有一种方案，能更智能、更安全、更快速地做出判断？这正是新唐科技推出基于端侧AI MCU M55M1的智慧门禁解决方案所要回答的问题。它不依赖云端，让AI在设备端本地完成“思考”与“决策”。

方案介绍：当门禁拥有“本地大脑”

这套方案的核心逻辑清晰而直接：通过摄像头“看”，由M55M1主控MCU内部的AI模型“想”，最终控制门禁“执行”。整个过程在毫秒级内完成，且完全在本地闭环。

具体来说，系统设定了三种典型的识别场景：

场景一：人员手持透明的晶圆盒出现在摄像头前。AI模型会将其识别为“未授权携带物品”，门禁则保持关闭状态。

场景二：人员空手而来。识别结果为“无携带物品”，门禁自动开启放行。

场景三：人员手持黑色的授权晶圆盒。系统识别为“授权携带物品”，门禁同样自动开启。

你看，规则简单明确，但背后是端侧AI实时推理能力的支撑，替代了传统方案中繁琐的人工核查或缓慢的云端交互。

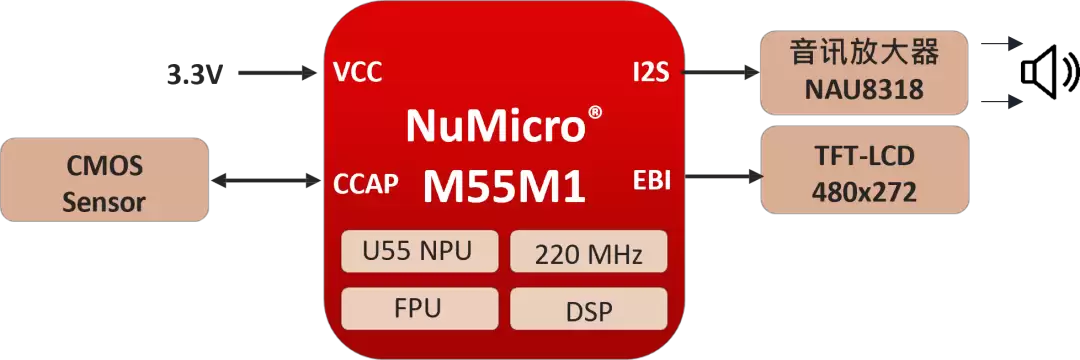

硬件架构：精干而高效的组合

要实现上述功能，一个精干的硬件平台是基础。整个方案围绕M55M1主控展开，构建了一套高度集成的系统。

主控单元：自然是核心的M55M1 AI MCU。它集成了强大的Arm Ethos-U55 NPU，专门负责接收图像、运行AI推理模型，并输出最终的门禁控制信号。

图像采集：由CMOS摄像头模组负责，通过M55M1的8位并行摄像头接口（CCAP）实时传输图像数据，为AI提供“眼睛”。

交互反馈：为了让人机交互更友好，方案加入了声音和画面提示。NAU8318音频放大器负责播放“门禁开启/关闭”的语音提示；同时，通过外部总线接口（EBI）外接一块480×272分辨率的TFT-LCD显示屏，实时显示识别结果、门禁状态及系统帧率等信息。

供电模块：为整个系统提供稳定的3.3V直流电压，确保各部件稳定运行。

功能演示：所见即所得

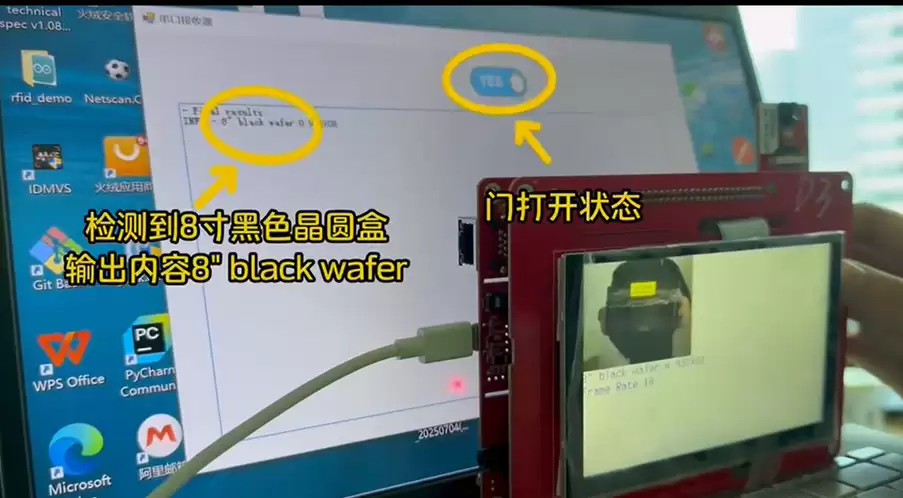

在实际的Demo演示中，这套系统的运作非常直观。当摄像头捕捉到画面后，TFT屏幕上会实时显示识别出的物品类别，例如“8英寸黑色晶圆盒（8" Black Wafer）”。同时，屏幕会明确提示门禁的“开启”或“关闭”状态，NAU8318放大器则会同步播放对应的语音提示，形成视听双重确认。

核心器件解析：M55M1 AI MCU何以胜任？

方案的所有智能都源于这颗M55M1 MCU。它并非通用型微控制器，而是专为端侧AI应用量身打造的高性能计算核心。

性能参数：为边缘计算堆足料

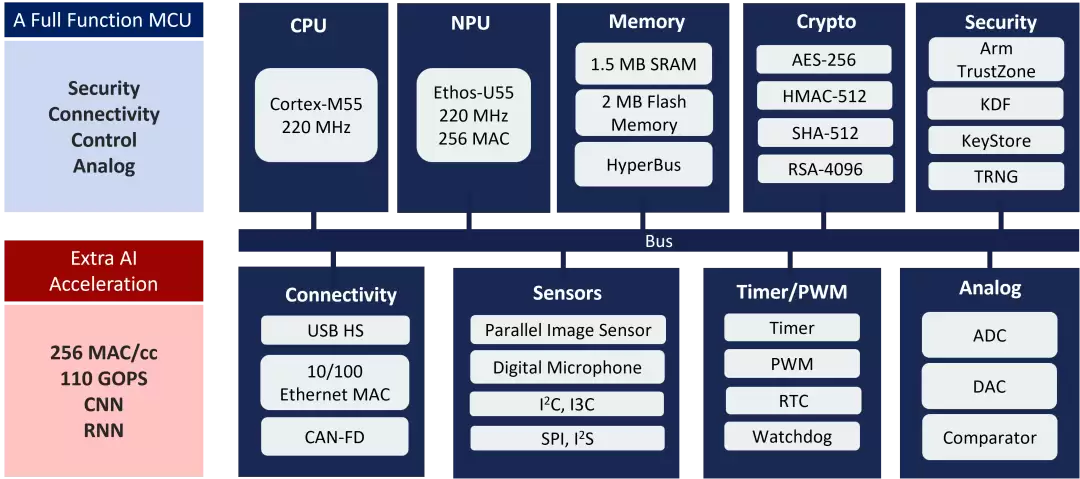

先看硬指标：主控采用220 MHz的Arm Cortex-M55核心，并集成了同等频率的Arm Ethos-U55 NPU，能提供高达110 GOPS的算力。这意味着它不仅擅长控制，更能高效处理AI推理、数字信号处理等计算密集型任务。

存储方面，内置1.5 MB SRAM和2 MB闪存，并支持通过OctoSPI与HyperBus接口扩展外部存储，为复杂的模型和应用程序留足了空间。

在工业级应用中至关重要的可靠性上，M55M1支持-40°C到+105°C的宽温工作范围，电压适应1.71V至3.6V。

安全性是另一大亮点。它支持安全启动、基于Arm TrustZone的硬件隔离、真随机数生成器（TRNG）、密钥存储以及AES-256/SHA-256加密翻跟斗，并通过了PSA Level 2认证，从硬件层面构筑了安全防线。

外设接口的丰富程度令人印象深刻：专为图像采集准备的8位并行摄像头接口（CCAP）；多达10组的UART、4组SPI/I2S、4组I2C、2组CAN-FD等通信接口；以及各类模拟外设和控制外设，使其能够轻松连接摄像头、屏幕、音频、网络等各种模块。

场景优势：直击门禁痛点

回到智慧门禁这个具体场景，M55M1的优势体现得淋漓尽致：

1. 本地AI算力：Ethos-U55 NPU对INT8量化模型的支持极佳，可本地高效运行YOLO等目标检测模型。识别判断在端侧完成，无需网络，延迟可控制在100毫秒以内，响应迅速。

2. 高安全性：所有数据处理均在本地完成，结合硬件级加密与隔离，彻底规避了联网可能带来的数据泄露风险，也无需担心生物特征信息被盗。

3. 高集成度：丰富的外设接口意味着可以直接驱动摄像头、显示屏、音频放大器等，极大简化了外围电路设计，降低了整体BOM成本和设计复杂度。

4. 低功耗：端侧运行相比需要持续联网通信的方案功耗更低，非常适合需要7x24小时待机的门禁系统。

如何上手开发？流程与资源一览

对于开发者而言，强大的芯片还需要便捷的工具链支持才能发挥价值。新唐为此提供了一套从模型训练到部署落地的完整开发流程。

开发流程四步走

第一步：模型设计与训练。开发者可以使用TensorFlow等框架，针对具体的检测目标（如区分不同类型的晶圆盒、工具或空手状态）设计并训练模型，例如采用轻量化的YOLOv5s Tiny。

第二步：模型量化优化。利用TensorFlow Lite Converter将训练好的浮点模型进行全整形量化（Full Integer Quantization），转换为INT8格式的TFLite模型。这一步能显著降低模型对算力和存储的需求，使其完美适配M55M1的NPU。

第三步：一键式部署。在新唐提供的NuEdgeWise IDE中，使用其NuML工具，可以将量化后的INT8 TFLite模型自动转换为优化的C++代码。这套代码能轻松集成到M55M1的板级支持包（BSP）中，完成编译、下载到设备。

第四步：测试与验证。连接真实摄像头，在实际场景中验证识别准确率、帧率和系统延迟，并据此对模型或逻辑进行微调优化。

官方资源助力开发

为了降低开发门槛，新唐提供了全方位的资源支持：

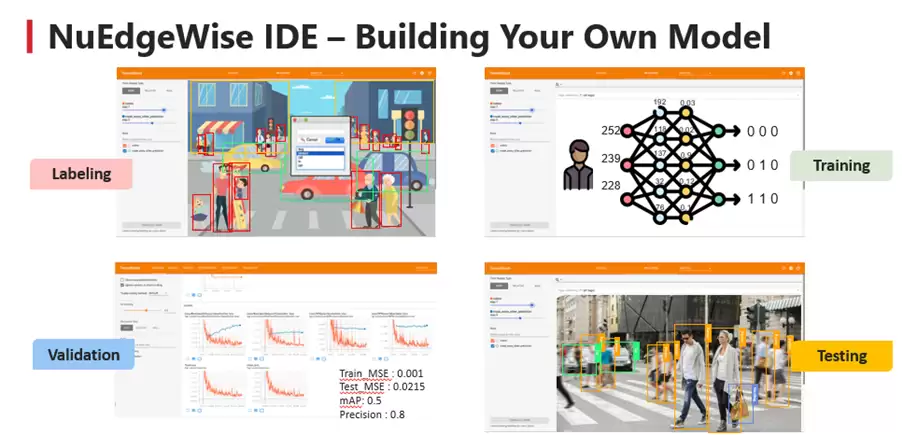

NuEdgeWise IDE：这是一个专为TinyML开发打造的集成环境。它基于Jupyter Notebook，提供了从数据标注、模型训练、验证到测试的图形化全流程界面，极大简化了AI模型的开发工作。

完整的BSP与驱动：提供包含所有外设（摄像头、显示屏、音频等）驱动代码的板级支持包，让开发者能快速构建硬件原型。

丰富的示例工程：包括本文所述的智慧门禁Demo完整源码，其中包含了YOLO模型部署、外设控制联动等关键代码，是极佳的学习起点。

全面的技术支持：提供模型优化指南、硬件设计参考文档以及常见问题解答，协助开发者快速排查问题，加速产品上市。

总而言之，基于M55M1的智慧门禁方案展示了一种趋势：通过将AI算力下沉到设备边缘，我们能够在提升智能化水平的同时，确保更高的安全性和实时性。这对于那些对安全、隐私和响应速度有苛刻要求的应用场景，无疑提供了一个值得深入评估的技术选项。
