突破Jetson平台接口瓶颈 FPGA高速边缘AI视觉系统解决方案

导语：FantoVision：专属高速边缘 AI 视觉系统

在FantoVision 20/40系列取得市场成功后，Gidel针对工业视觉领域日益增长的高带宽需求，推出了三款全新的专属机型。这三款产品分别深度优化了CoaXPress-12、10GigE Vision和Camera Link接口。其核心目标，是解决一个普遍存在的难题：如何突破NVIDIA Jetson Orin NX平台固有的I/O性能瓶颈。答案在于其独特的“FPGA+Jetson”异构架构。该架构将高速图像采集、预处理与AI推理任务在边缘端高效整合，为多相机、高带宽应用提供了确定性的稳定算力，从而实现了真正意义上的边缘实时智能。

问题拆解：为什么 Jetson I/O 会出现性能瓶颈

NVIDIA Jetson Orin NX平台在边缘AI视觉计算方面表现卓越，但其数据接入能力却受限于标准的接口和软件处理模式。如今，工业相机的传输速率早已突破10 Gb/s，每秒需要处理的数据包数量可达数百万级别。而在传统的Jetson系统中，所有来自相机的中断处理、数据包解码与图像帧重构工作，都必须由ARM架构的CPU通过软件来完成。

这套机制，实际上为Jetson的数据接收能力设定了一个硬性天花板。一旦数据流触及这个I/O瓶颈的阈值，系统就会出现丢帧、延迟增加等问题。更严重的是，CPU的过载以及由此产生的硬件热负载压力，会直接导致宝贵的AI算力性能出现断崖式下跌。

Gidel的创新架构正是为了突破这一瓶颈而生。它将数据包处理、协议解析与原始数据传输等核心且繁重的任务，全部迁移到了具有确定性的FPGA翻跟斗中完成。这种技术重构，从根本上刷新了现代边缘视觉系统的性能边界。

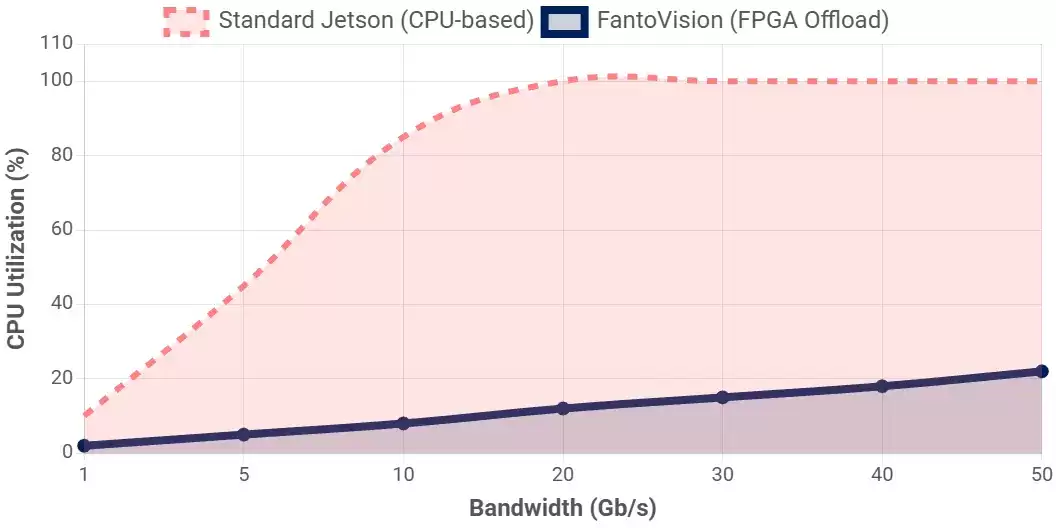

如图所示，传统系统在高带宽工况下CPU负载极易饱和，而FantoVision凭借FPGA算力卸载技术，能将CPU负载始终控制在25%以内，从而一举突破I/O性能瓶颈。

行业痛点：Jetson 陷入像素数据处理困局

高端机器视觉解决方案，尤其是那些集成了边缘AI的方案，不仅需要强大的推理算力，更离不开稳定、高带宽的图像采集能力作为基石。

在传统的嵌入式视觉系统中，CPU被迫承担了图像采集卡的核心工作。当数据流速率攀升至10 Gb/s、20 Gb/s甚至50 Gb/s时，ARM架构的CPU会将绝大部分算力消耗在中断响应、数据包头剥离与内存拷贝这些“杂务”上。这部分并非用于实际应用逻辑的算力开销，被称为CPU算力损耗。

1. 高带宽采集引发的 CPU 算力损耗

在基于纯软件的采集模式下，每一个传入的数据包都会触发CPU执行一系列处理操作。当数据包传输量达到每秒数百万帧时，单个CPU核心的利用率很容易飙升至100%。这导致处理器几乎没有剩余资源去执行AI推理、应用逻辑处理、与PLC通信或进行数据压缩等核心任务。在多相机协同工作的场景下，这一问题会进一步加剧，常常引发画面丢帧或整个系统运行不稳定。

这张图清晰地展示了多相机扩展的瓶颈：在传统系统中，新增相机会导致CPU负载急剧攀升；而FantoVision的负载则几乎不受相机接入数量影响，始终保持平稳高效。

2. 时延与同步难题

工业成像对系统延迟的确定性有着近乎严苛的要求。传统的操作系统调度会引入毫秒级的时延抖动，这种抖动不仅会破坏多相机间的同步机制、中断高速检测流程，还会导致图像采集、PLC控制与机器人运动之间无法实现精准的时序协同。

从“流水线时延”对比图可以看出，CPU端的传统串行处理模式容易形成性能瓶颈，而FantoVision的FPGA流水线能对数据进行并行处理，从而大幅降低系统整体时延。

“帧稳定性”对比则说明，传统系统在持续高负载下会因缓冲区溢出而丢帧；FantoVision则能长期保持零丢帧的稳定运行状态。

尤为关键的是，当CPU因处理时延抖动和中断而不堪重负时，画面丢帧便随之发生。这类数据丢失问题，在医疗成像、国防军工及高速检测等应用场景中是绝对无法接受的。

3. 热效应影响

CPU高负载运行会直接导致设备散热量大幅增加。当图像采集产生的算力开销超过了设备的热设计功耗（TDP）预算时，Jetson将无法持续输出其标称的157 TOPS满额AI算力。此时，硬件热节流现象将不可避免，最终导致系统在实际生产环境中，始终无法达到设计预期的性能水准。

解决方案：边缘 AI 视觉系统中的异构计算架构

每一款FantoVision机型都集成了NVIDIA Jetson Orin NX与Intel Arria 10 FPGA，共同构成了一个异构边缘AI视觉系统。在这个架构中，GPU、CPU、FPGA三大核心算力单元实现了精准分工与高效协同。

在这里，FPGA不再是一个被动的外设，而是扮演着智能I/O引擎的关键角色。

边缘 AI 视觉的优化采集路径实现 CPU 负载最小化

FPGA负责完成相机协议解析、时序同步管控、数据完整性校验等底层工作，并通过直接内存访问（DMA）技术，将处理好的图像数据直接传输至Jetson的内存中，供GPU随时调用。只有在整帧数据全部就绪后，FPGA才会向CPU发出一个简单的通知。

这一架构彻底省去了软件层面的数据包处理环节。因此，即便在持续高吞吐量的工况下，也能将CPU的采集相关负载牢牢控制在25%以内。其结果就是CPU温度更低、系统运行更稳定，同时为边缘AI视觉推理留出了更大的硬件散热余量。

“AI算力余量”对比图直观表明：传统系统中居高不下的CPU算力开销会直接侵蚀可用的AI算力；而FantoVision则能彻底解锁157 TOPS的满额算力，为复杂算法提供全量的性能支撑。

基于 FPGA 的预处理与流传输技术

FPGA的强大之处还在于它能实现板载的图像信号处理（ISP）及其他像素密集型运算任务，从而进一步降低Jetson的CPU负载，确保系统延迟可控，保障实时性能。其核心功能主要包括：

图像处理：支持去马赛克（Debayer）、非均匀性校正（NUC）、坏点替换（BPR）、白平衡、伽马校正、高动态范围（HDR）融合及动态亮度均衡。

RTSP 流输出：系统兼容实时流传输协议（RTSP），可向远程客户端或控制中心推送低延迟的视频流，非常适用于无人机巡检、安防监控等需要远程查看的应用场景。

数据优化：支持感兴趣区域（ROI）裁剪、图像缩放，以及JPEG压缩、无损压缩、画质增强压缩（Quality+）等多种数据压缩方式，灵活平衡带宽、存储与画质需求。

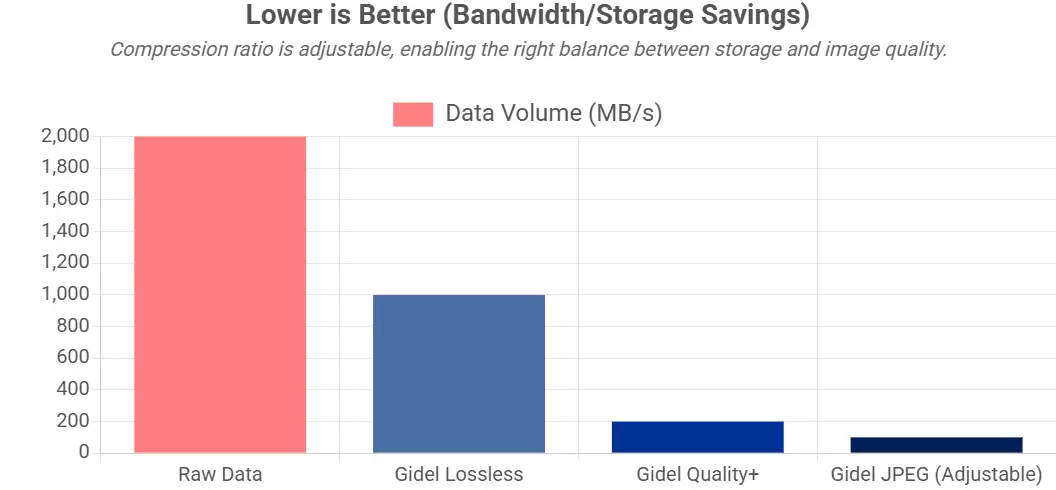

“Gidel压缩技术优势”示意图显示，其实时压缩技术能大幅降低带宽占用与存储资源需求，同时支持JPEG压缩比灵活调节，实现图像画质与文件体积的精准平衡。

FantoVision系统优势

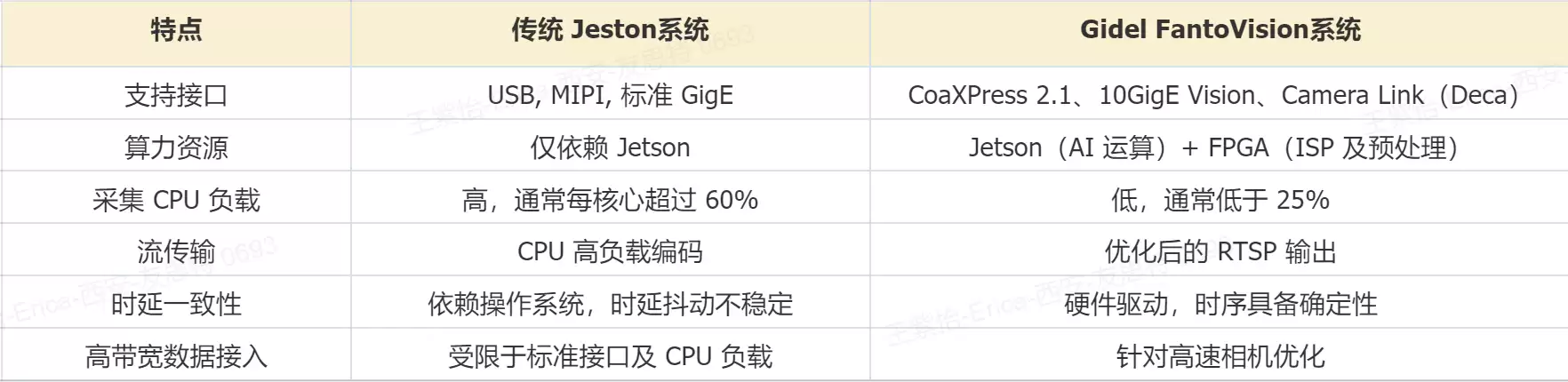

传统 Jetson 系统 vs Gidel FantoVision 边缘 AI 视觉系统

FantoVision 规格总览

本系列机型为有特定需求的开发者，提供了面向专属接口深度优化的解决方案，旨在助力机器视觉方案实现极致性能、高可靠性与确定性运行表现。

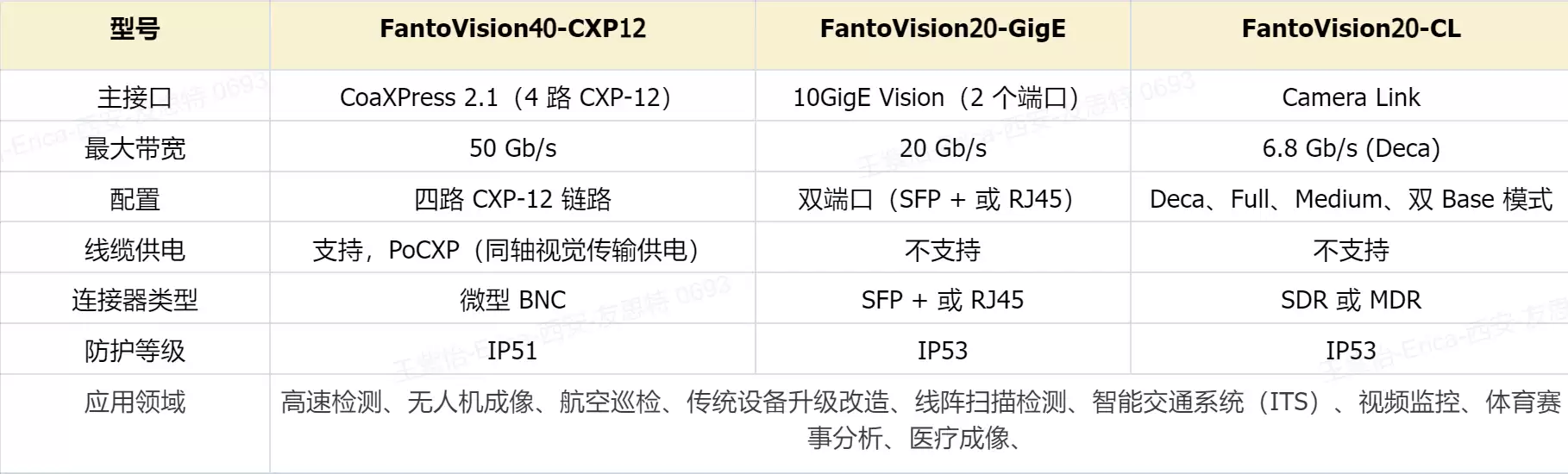

FantoVision 机型规格总览

紧凑坚固设计，适配各类极限工况

FantoVision系列的核心优势，不仅体现在卓越的电子性能上，更在于其专业的工业设计所带来的强悍物理防护能力，使其能够从容应对振动、冲击、宽温等各类严苛的工业环境。

极致 SWaP-C 优化，实现小型轻量化
