新型半导体超薄结构实现低漏电与高性能兼顾

先说一个核心判断：当半导体芯片变得比一张纸还薄几十万倍时，导电这件事，反而成了最大的麻烦。

逻辑很简单——器件越薄，电子穿越金属与半导体之间那道“城墙”就越费劲。这个问题，在超薄半导体器件的研发里，已经困扰了很多人很久。

韩国浦项科技大学的研究团队最近给出了一套让人眼前一亮的解法。他们没有在整片材料上动刀，而是只对与电极接触的关键区域进行局部增厚——看起来像是一个微小的“脚手架”，却把接触电阻从97.5千欧·微米直接压到了1.7千欧·微米。

你没看错，差不多压到了原来的五十分之一。这不仅是一个漂亮的数字，更是实打实的性能飞跃。

要理解这项技术为什么重要，得先看一个正在加速上演的“矛盾”。人工智能和高性能计算对数据处理量的要求，几乎是指数级增长。但逻辑单元和存储单元之间那条“数据通道”，已经成了明显的拖后腿环节——时间延迟和能量损耗都在制约着整体性能。

业界目前押注的解决方案之一，是三维集成结构，也就是把逻辑和存储单元垂直堆叠起来。听起来很美好，但实际操作却有一个硬性门槛——所有器件必须在400℃以下的低温条件下完成加工。这也就意味着，材料本身既要具备高迁移率，又要能适应低温工艺。碲，正好站在这两个条件的交汇点上，被视为极具潜力的新材料。

但新问题随之而来。碲的带隙偏窄，容易产生漏电流。为解决这个问题，团队通常会想办法把沟道厚度缩减到5纳米以下，甚至更低。然而，薄是薄了，漏电也抑制住了，但新的副作用出现了——过薄的沟道让金属与半导体之间的肖特基势垒变得更高，电子要“翻跟斗”进入器件，阻力大增，接触电阻急剧攀升。

这听起来像是一个两难的选择：要么漏电，要么电阻高。但浦项科大的团队在这个困局里，找到了一个颇为巧妙的突破口。

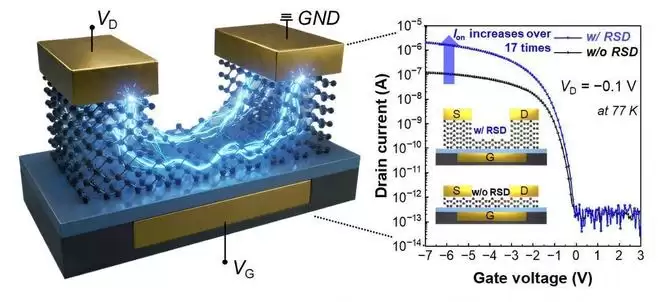

他们的灵感其实来自硅芯片制造领域的一个经典结构——“抬高源漏极”。只不过这次，他们把这一思路搬到了超薄碲晶体管上。具体操作是：保持沟道厚度为4纳米不动，只对与金属电极直接接触的源极和漏极区域，进行额外的碲材料沉积，让这些区域“局部变厚”。这样一来，电流在最关键的两个“出入口”获得了更顺畅的通道，注入和流出效率都大幅提升。

结果正如前面所说，接触电阻从97.5千欧·微米降至1.7千欧·微米。更令人兴奋的是低温表现——在零下196℃的环境下，器件的导通电流提高了17倍以上。换句话说，他们终于实现了超薄结构中“低漏电”与“高性能”的兼得。

这项技术的意义不止于此。研究团队指出，这套局部增厚的接触设计不仅适用于碲材料，未来还可以推广到多种二维材料和超薄半导体器件中。它等于为下一代三维集成电路的落地，铺平了一小块关键的路面。

相关成果已经发表在最新一期的美国化学会《ACS Nano》杂志上。
