RK3568核心板开发全流程详解

AI热点日报
AI热点日报时间：2026-07-04
热点解读

Core-3568 四核高性能 AI 核心板 V1 0 先说几个关键参数：RK3568这颗芯片，22nm工艺，四核Cortex-A55，主频最高2 0GHz。配合ARM G52 2EE GPU和0 8Tops的NPU，应对各类工业或边缘计算场景，基础性能非常扎实。板上还集成了全套音视频接口、双千兆网

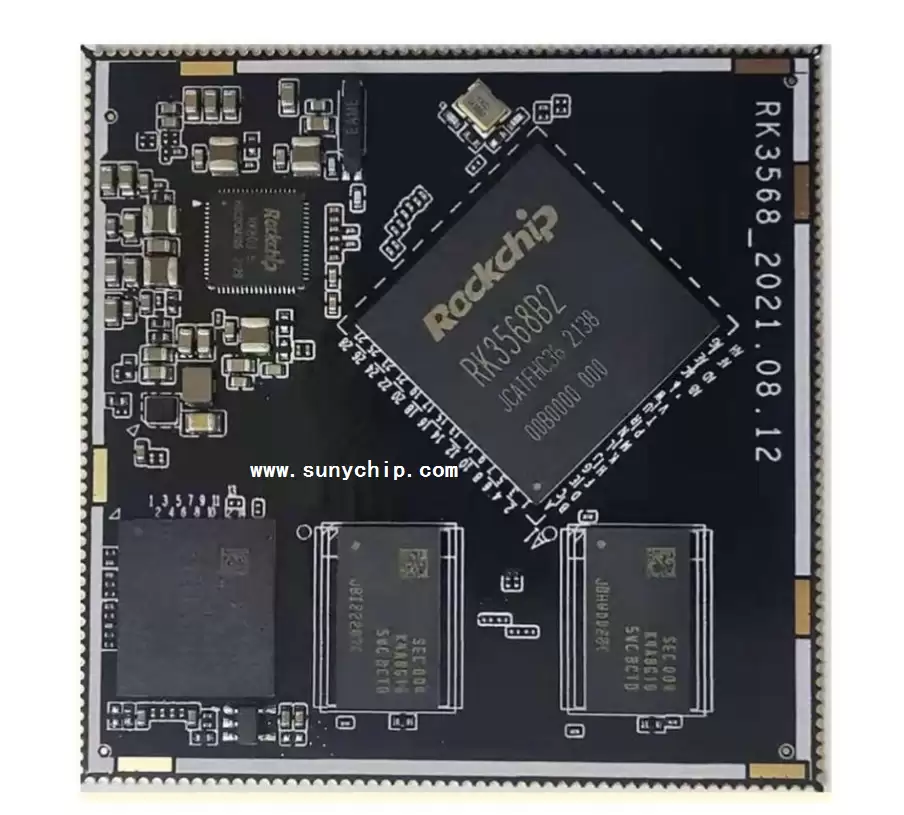

Core-3568

四核高性能 AI 核心板 V1.0

先说几个关键参数：RK3568这颗芯片，22nm工艺，四核Cortex-A55，主频最高2.0GHz。配合ARM G52 2EE GPU和0.8Tops的NPU，应对各类工业或边缘计算场景，基础性能非常扎实。板上还集成了全套音视频接口、双千兆网口、WiFi 6以及最高8GB的LPDDR4内存——可以说，针对NVR、云终端、工业控制这类需要稳定算力的应用场景，它把能给的硬件资源几乎都拉满了。

但数据归数据，真正决定一块核心板好不好用的，是它能不能“接得住”你的项目需求。这点上，Core-3568做得相当到位。接下来，我们从规格、接口、电气特性几个维度，逐一拆解。

一、 产品简介

四核高性能 AI 核心板 Core-3568J

采用Rockchip 新一代 64 位处理器RK3568,集成双核心架构GPU 以及高效能 NPU;最大支持 8G LPDD4 内存；支持 WiFi6,双 1000M 以太网络通讯；拥有丰富的接口扩展；支持多种视频输入输出接口，适用于 NVR,云终端，工业控制等场景。

二、 规格参数

基本参数
CPURockChip RK3568 四核 64 位 Cortex-A55 处理器，22nm 先进工艺，主频最高 2.0GHz
GPUARM G52 2EE 支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 内嵌高性能 2D 加速硬件
NPU0.8Tops@INT8 性能，集成高效能 AI 翻跟斗 RKNN NPU 支持 Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet 主流架构模型的一键转换
VPU支持 4K 60fps H.265/H.264/VP9 视频解码 支持 1080P 100fps H.265/H.264 视频 编码 支持 8M ISP，支持 HDR
内存2GB / 4GB / 8GB LPDDR4 32Bit 位宽，频率高达 1600MHz，支持全链路 ECC
存储32GB / 64GB / 128GB eMMC 支持 M.2 PCIe 3.0 × 1（扩展 2242 / 2280 NVMe SSD） 支持 SATA 3.0 x 1 （扩展 2.5 寸 SSD/HDD） 支持 TF-Card Slot x1 （扩展 TF 卡）
硬件特性
以太网支持双千兆以太网（1000 M bps） 其中 LAN（PoE）网口支持 POE+（802.3 AT， 输出功率 30W）供电
无线网络支持 M.2 扩展 5G、Mini PCIe 扩展 4G LTE 支持 WiFi 6（802.11 AX） 支持 BT5.0
显示接口1 × HDMI2.0，支持 4K@60fps 输出 2 × MIPI DSI，支持 1920*1080@60fps 输出） 1 × eDP1.3 ，支持 2560x1600@60fps 输出 最多可支持三屏异显输出
音频接口1 × HDMI 音频输出 1 × Speaker，喇叭输出 1 × 耳机输出 1 × 麦克风板载音频输入
摄像头支持 2 路 MIPI-CSI 摄像头接口（MIPI CSI 0 / MIPI CSI 1） 支持双摄像头和 HDR 功能，逆光或强光照射条件下的图像保持清晰
扩展接口USB3.0、USB 2.0、SDMMC、SPI、UART、I2C、 I2S、SDIO、PWM、ADC、GPIO
系统软件
系统支持支持 Android 11.0 Ubuntu 18.04 系统

三、 接口参数

LCD 接口支持 DSI/LVDS/EDP/HDMI 接口输出
Touch 接口电容触摸
音频接口支持耳机喇叭直接输出，支持录放音
SD 卡接口2 路 SDIO 输出通道
以太网接口支持 2 路千兆以太网
USB HOST2.0 接口2 路 HOST2.0
USB HOST3.0 接口2 路 HOST3.0
OTG 接口1 路 OTG 接口（和其中一路 USB3.0 复用）
UART 接口10 路串口，支持带流控串口
PWM 接口16 路 PWM 输出
IIC 接口6 路 IIC 输出
SPI 接口4 路 SPI 输出
ADC 接口2 路 ADC 输出（有 6 路未引出）
Camera 接口CSI/BT601/BT656/BT1120/RAW 输入

四、 结构尺寸

核心板55mm * 55mm
接口类型邮票孔 间距 1.0mm 216P
板层8 层

五、 电气特性

输入电压5V/2A 3.3V/2A
输出电压3.3V/1.5A 1.8V/1A
工作温度-10℃---60℃
存储温度-20℃---70℃
存储湿度10%～80 %

六、 接口定义

PINPin definitionPINPin definition
1MIPI_DSI_TX1_CLKP2MIPI_DSI_TX1_CLKN
3MIPI_DSI_TX1_D1P4MIPI_DSI_TX1_D1N
5MIPI_DSI_TX1_D0P6MIPI_DSI_TX1_D0N
7MIPI_DSI_TX0_D3P/LVDS_TX0_D3P8MIPI_DSI_TX0_D3N/LVDS_TX0_D3N
9MIPI_DSI_TX0_D2P/LVDS_TX0_D2P10MIPI_DSI_TX0_D2N/LVDS_TX0_D2N
11MIPI_DSI_TX0_CLKP/LVDS_TX0_CLKP12MIPI_DSI_TX0_CLKN/LVDS_TX0_CLKN
13MIPI_DSI_TX0_D1P/LVDS_TX0_D1P14MIPI_DSI_TX0_D1N/LVDS_TX0_D1N
15MIPI_DSI_TX0_D0P/LVDS_TX0_D0P16MIPI_DSI_TX0_D0N/LVDS_TX0_D0N
17HDMI_TXCLKN18HDMI_TXCLKP
19HDMI_TX0N20HDMI_TX0P
21HDMI_TX1N22HDMI_TX1P
23HDMI_TX2N24HDMI_TX2P
25GND26USB3_HOST1_SSTXP
27USB3_HOST1_SSTXN28USB3_HOST1_SSRXP
29USB3_HOST1_SSRXN30USB3_OTG0_SSTXP
31USB3_OTG0_SSTXN32USB3_OTG0_SSRXP
33USB3_OTG0_SSRXN34USB3_OTG0_DM
35USB3_OTG0_DP36USB3_HOST1_DM
37USB3_HOST1_DP38EDP_TX_AUXN
39EDP_TX_AUXP40EDP_TX_D3N
41EDP_TX_D3P42EDP_TX_D2N
43EDP_TX_D2P44EDP_TX_D1N
45EDP_TX_D1P46EDP_TX_D0N
47EDP_TX_D0P48USB3_OTG0_VBUSDET
49VCC5V0_SYS50VCC3V3_SYS
51VCC3V3_SYS52VCC3V3_SYS
53GND54GND
55UART2_RX_M0_DEBUG56UART2_TX_M0_DEBUG
57LCD1_PWREN_H_GPIO0_C558WORKING_LEDEN_H_GPIO0_C0
59LCD0_BL_PWM4_GPIO0_C360DVP_PWREN0_H_GPIO0_C1
61EDP_HPDIN_M1_GPIO0_C262I2C1_SCL_TP_GPIO0_B3
63LCD0_PWREN_H_GPIO0_C764USB_OTG_PWREN_H_GPIO0_A5
65REFCLKOUT_GPIO0_A066SDMMC0_DET_L_GPIO0_A4
67TP_RST_L_GPIO0_B668I2C1_SDA_TP_GPIO0_B4
69PWM7_IR_GPIO0_C670LCD1_BL_PWM5_GPIO0_C4
71TP_INT_L_GPIO0_B572USB_HOST_PWREN_H_GPIO0_A6
73CPU_A VS_GPIO0_B774RTCIC_INT_L_GPIO0_D3
75VGA_PWREN_H_GPIO0_D576PCIE_PWREN_H_GPIO0_D4
77GND78RESETn
79RK809_32KOUT_WIFI80EXT_EN
81PWRON_KEY82MIC1_INP
83MIC1_INN84GND
85HPR_OUT86HP_SNS
87HPL_OUT88SPKP_OUT
89SPKN_OUT90USB3_OTG0_ID
91SDMMC0_CMD/PWM10_M1/ UART5_RX_M0/CAN0_TX_M192SDMMC0_CLK
93SDMMC0_D3/ARMJTAG_TMS94SDMMC0_D1/UART2_RX_M1/ UART6_RX_M1/PWM9_M1
95SDMMC0_D0/UART2_TX_M1/ UART6_TX_M1/PWM8_M196SDMMC0_D2/ARMJTAG_TCK
97SARADC_VIN0_KEY/RECOVERY98SARADC_VIN3
99SARADC_VIN2_LCD_ID100FSPI_D3/FLASH_CS1n
101FSPI_D0/FLASH_RDY102FSPI_D1/FLASH_RDn
103FSPI_CS0n/FLASH_CS0n104FSPI_CLK/FLASH_ALE
105GMAC0_MCLKINOUT106UART8_TX_M0
107UART8_RX_M0108UART8_CTSn_M0
109GMAC0_RXDV_CRS110GMAC0_RXCLK
111GMAC0_TXD3112GMAC0_TXD2
113GMAC0_TXD1114GMAC0_TXD0
115GMAC0_TXCLK116GMAC0_RXD3
117GMAC0_RXD2118GMAC0_RXD1
119GMAC0_RXD0120GMAC0_TXEN
121GMAC0_MDC122GMAC0_MDIO
123UART8_RTSn_M0124ETH0_REFCLKO_25M
125I2C3_SCL126I2C3_SDA
127SPDIF_TX_M0128GPIO4_B5
129GPIO4_B2130GPIO3_D6_d
131GPIO3_D7_d132GPIO4_A3
133GPIO4_A0_d134GPIO3_D5
135GPIO3_C7136GPIO4_B0
137GPIO4_B6138GPIO4_B7
139GPIO4_C0140GPIO4_B4
141GPIO3_D2142GPIO4_A2
143GPIO3_C6144GPIO4_C1_d
145GPIO4_B3_d146GPIO4_B1
147GPIO4_A7148GPIO4_A6_d
149GPIO4_A5_d150GPIO4_A4_d
151GPIO3_D4152GPIO4_A1
153GPIO3_D1154GPIO3_D0
155GPIO3_D3_d156SPDIF_TX_M1
157GSENSOR_INT_L_GPIO3_C1158HP_DET_L_GPIO3_C2
159PA_EN_H_GPIO3_C3160PWM14_M0
161PCIE30X2_CLKREQn_M1162PCIE30X2_WAKEn_M1
163PCIE30X2_PERSTn_M1164GMAC0_INT/PMEB_GPIO2_D2
165GMAC1_INT/PMEB_GPIO2_D0166PCIE30X2_PRSNT_L_GPIO2_D7
167GMAC1_RSTn_GPIO2_D1168GMAC0_RSTn_GPIO2_D3
169GPIO4_C6170GPIO4_C2
171GPIO4_C5172GPIO4_D2
173GPIO4_C3174GPIO4_C4
175GPIO3_B5176GPIO3_B6
177UART3_TX_M1178UART3_RX_M1
179I2C5_SDA_M0180I2C5_SCL_M0
181USB2_HOST2_DM182USB2_HOST2_DP
183USB2_HOST3_DM184USB2_HOST3_DP
185UART4_RX_M1186UART4_TX_M1
187ETH1_REFCLKO_25M_M0188PCIECLKIC_OE_H_GPIO3_A7
189BT_WAKE_HOST_H_GPIO3_A1190HOST_WAKE_BT_H_GPIO3_A2
191I2S3_SDI_M0192I2S3_SDO_M0
193I2S3_LRCK_M0194I2S3_SCLK_M0
195BT_REG_ON_H_GPIO3_A0196HDMI_TX_HPDIN
197HDMITX_CEC_M0198HDMITX_SDA
199HDMITX_SCL200GND
201MIPI_CSI_RX_CLK1P202MIPI_CSI_RX_CLK1N
203MIPI_CSI_RX_CLK0P204MIPI_CSI_RX_CLK0N
205MIPI_CSI_RX_D3P206MIPI_CSI_RX_D3N
207MIPI_CSI_RX_D2P208MIPI_CSI_RX_D2N
209MIPI_CSI_RX_D1P210MIPI_CSI_RX_D1N
211MIPI_CSI_RX_D0P212MIPI_CSI_RX_D0N
213MIPI_DSI_TX1_D3P214MIPI_DSI_TX1_D3N
215MIPI_DSI_TX1_D2P216MIPI_DSI_TX1_D2N

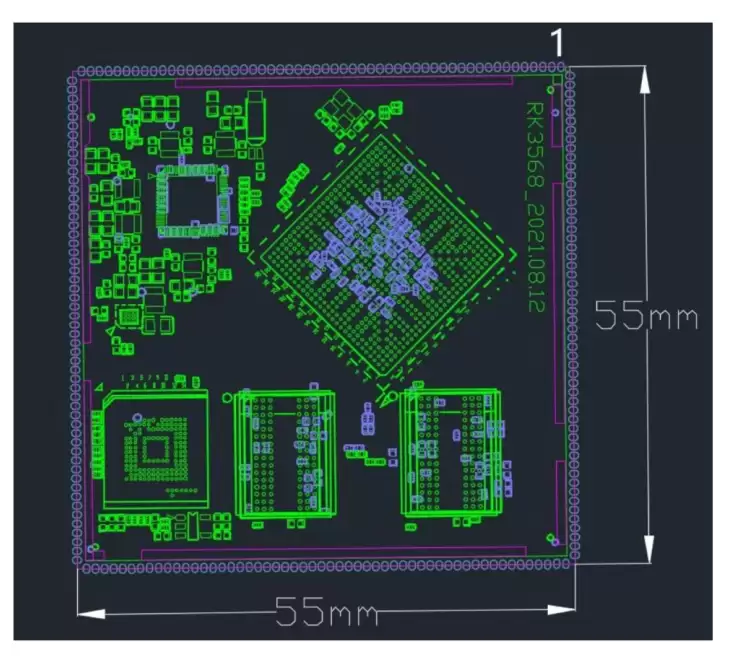

七、 尺寸图
