ESP8266与继电器构建智能家居自动化系统
今天我们来聊一个非常实用的项目：借助 NodeMCU 和继电器模块，打造一套可以通过语音指令控制灯光、风扇及其他家用电器的智能家居系统。 简单来说，这个物联网项目使用 NodeMCU ESP8266 与继电器模块，配合一台 Echo Dot 智能音箱，即可实现对灯光、风扇等设备的语音操控。整个配置流
今天我们来聊一个非常实用的项目：借助 NodeMCU 和继电器模块，打造一套可以通过语音指令控制灯光、风扇及其他家用电器的智能家居系统。
简单来说，这个物联网项目使用 NodeMCU ESP8266 与继电器模块，配合一台 Echo Dot 智能音箱，即可实现对灯光、风扇等设备的语音操控。整个配置流程主要依托 Amazon Alexa 应用完成。
即便没有 Echo Dot 智能音箱也不必担心——你同样可以用智能手机来实时监控并控制这些开关设备。项目主控芯片也可以选择 ESP32 开发板来替代 NodeMCU，灵活性很高。

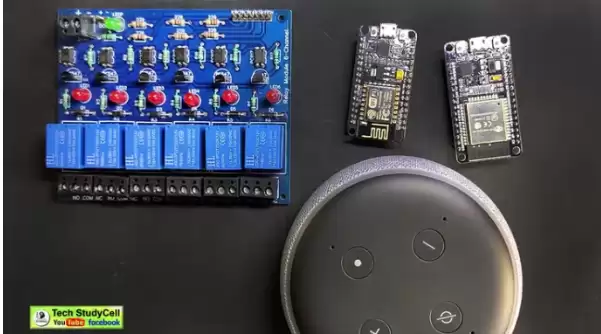

下面直接列出所需硬件：
- Alexa Echo Dot
- 继电器模块
- NodeMCU 或 ESP32 开发板
如果你打算自行搭建继电器模块，还需要准备好以下元件：
- 5V 继电器（SPDT）
- BC547 晶体管
- 5mm LED
- 220欧姆电阻
- 若干连接线

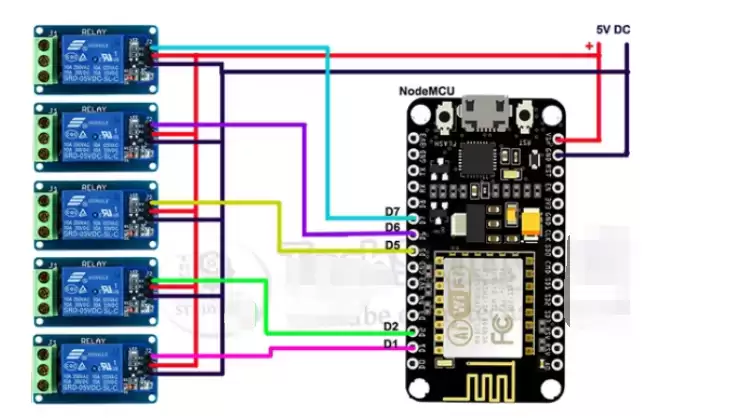

接下来是电路原理图：
可以看出，整套家庭自动化项目的电路并不复杂，采用继电器模块与 NodeMCU 即可轻松实现。这里使用了 NodeMCU 的 D1、D2、D5、D6、D7 引脚来控制 5 个继电器，供电方面则由一个 5V 移动充电器完成。
接下来是 NodeMCU 的编程环节。

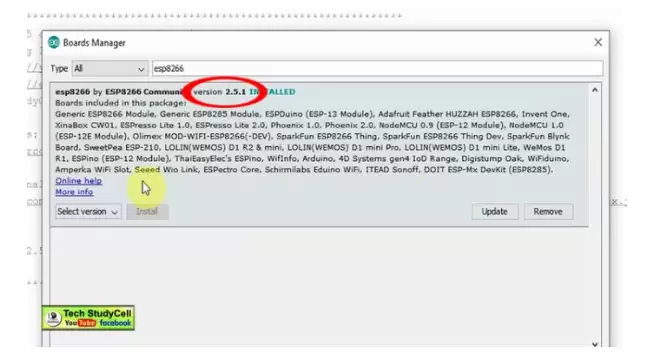

项目中引入了 ESPAlexa 库，适用于 NodeMCU 和 ESP32。如果使用 NodeMCU ESP8266，则需要下载并安装 ESP8266 板管理器版本（推荐 2.5.1，如图所示，稳定性较好）。需要注意的是，上传代码时，较新的 ESP8266 板库可能引发兼容性问题。
在代码中，你需要填写 WiFi 凭据，并设置好房间灯、风扇、夜灯等设备的名称。本例使用的是高电平有效继电器模块，如果你采用低电平有效模块，只需对代码做小幅调整即可。具体调整细节可参考配套教程视频。如果遇到任何问题，欢迎在评论区交流。
代码文件已一并附上。
接下来是配置 Amazon Alexa App 的环节。
首先，在 Google Play Store 或 App Store 下载并安装 Amazon Alexa 应用。请确保手机与 NodeMCU 连接在同一个 WiFi 网络下。
添加设备的具体步骤如下：
1. 打开 Amazon Alexa 应用。
2. 进入“设备”页面。
3. 点击右上角的“+”图标，选择“添加设备”。
4. 选择“灯光”，然后选择“其他”。
5. 点击“发现设备”，等待片刻完成搜索。
6. 将发现的设备逐一添加到应用中。

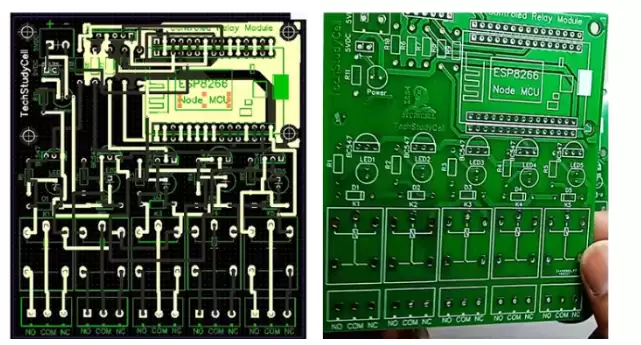

关于 PCB 设计，该项目虽不强制要求定制 PCB，但为了让整个系统更紧凑、更专业，还是为其设计了一款专用 PCB。
焊接环节同样不可忽视。

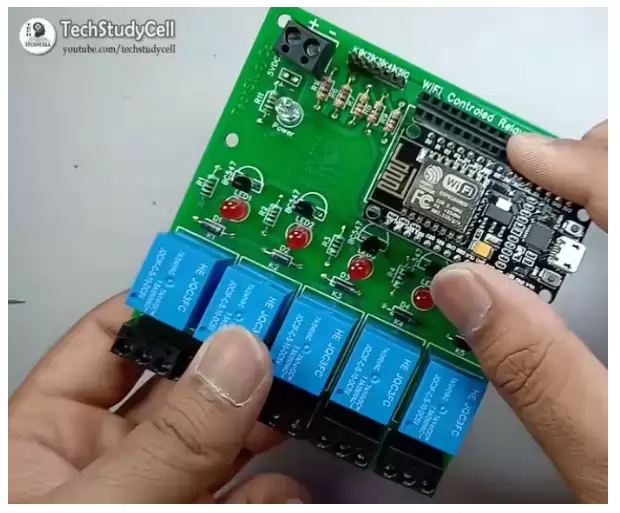

根据电路图将所有元件焊接到 PCB 上，然后连接 NodeMCU。
最后是连接家用电器。

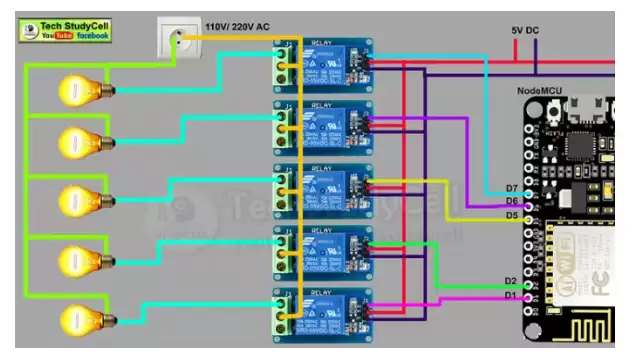

按照电路图连接好家用电器，强烈建议在处理高压部分时采取必要的安全措施。像电路图所示那样，为 PCB 提供 5V 直流电源，再接通 110V/230V 电源和 5V 直流电源。

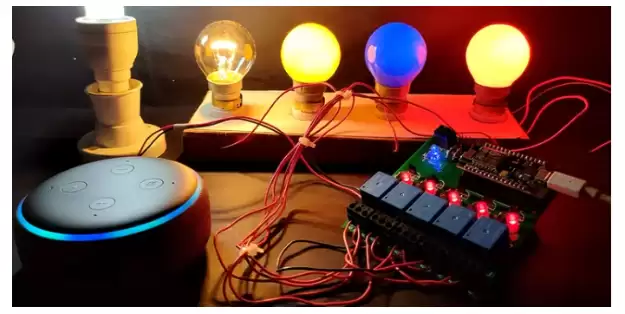

一切准备就绪后，你就可以直接通过 Alexa 语音控制灯光和风扇了。

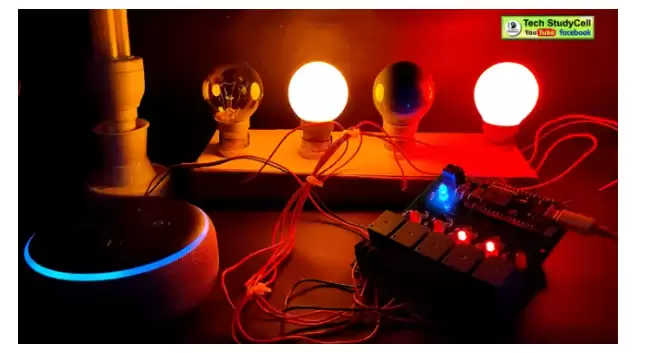

现在，你可以用智能的方式管理家中电器，只需对 Alexa 说出要打开或关闭哪个设备，剩下的就交给它了。
来源：https://m.elecfans.com/article/1856924.html
