小森IMX290LQR NVP2630数字宽动态摄像头模组

本教程详细介绍广州小森智能推出的索尼IMX290LQR+NVP2630 2MP数字宽动态摄像头模组，助您快速掌握其特性、技术规格、接口定义、硬件架构及镜头选型方案。无论是从事机器视觉、汽车电子、智慧家居还是工业检测的开发者，都能从中获得清晰实用的技术指导。

1. 产品简介

此模组基于索尼IMX290LQR 高清CMOS图像传感器，并集成Nextchip的NVP2630I 专业图像处理芯片。模组尺寸为38×38mm，广泛适用于机器视觉、汽车电子、智慧家居、工业检测等应用场景。

1.1 产品特点

• 大尺寸1/2.8 inch CMOS图像传感器，像素尺寸2.9μm，宽动态范围达120dB
• 集成图像处理器支持3帧HDR合成，可提供AHD与BT1120二选一输出
• 支持板型定制，适配流媒体摄像头、安防相机、工业相机等多种外壳，便于集成
• 支持M12定焦镜头，可定制焦距：1.2mm、2.1mm、2.8mm、3.6mm、6mm、8mm等
• 可扩展串行传输板（SerDes），支持MAX9275、DS90UB927、THVC235
• 可扩展USB MPEG编码压缩UVC扩展板
• 可扩展VL53L0X ToF传感器，有效测距范围0.1~3.8米
• 可扩展IR-CUT、LED补光灯板功能

注： 第5、6、7、8项功能需搭配全功能版摄像头模组及额外扩展板，请联系我们获取具体解决方案。

1.2 温度信息

小提示： 在极端温度环境下（如-40℃或85℃），建议进行充分的散热或保温设计，以确保模组稳定可靠运行。

1.3 模组外观

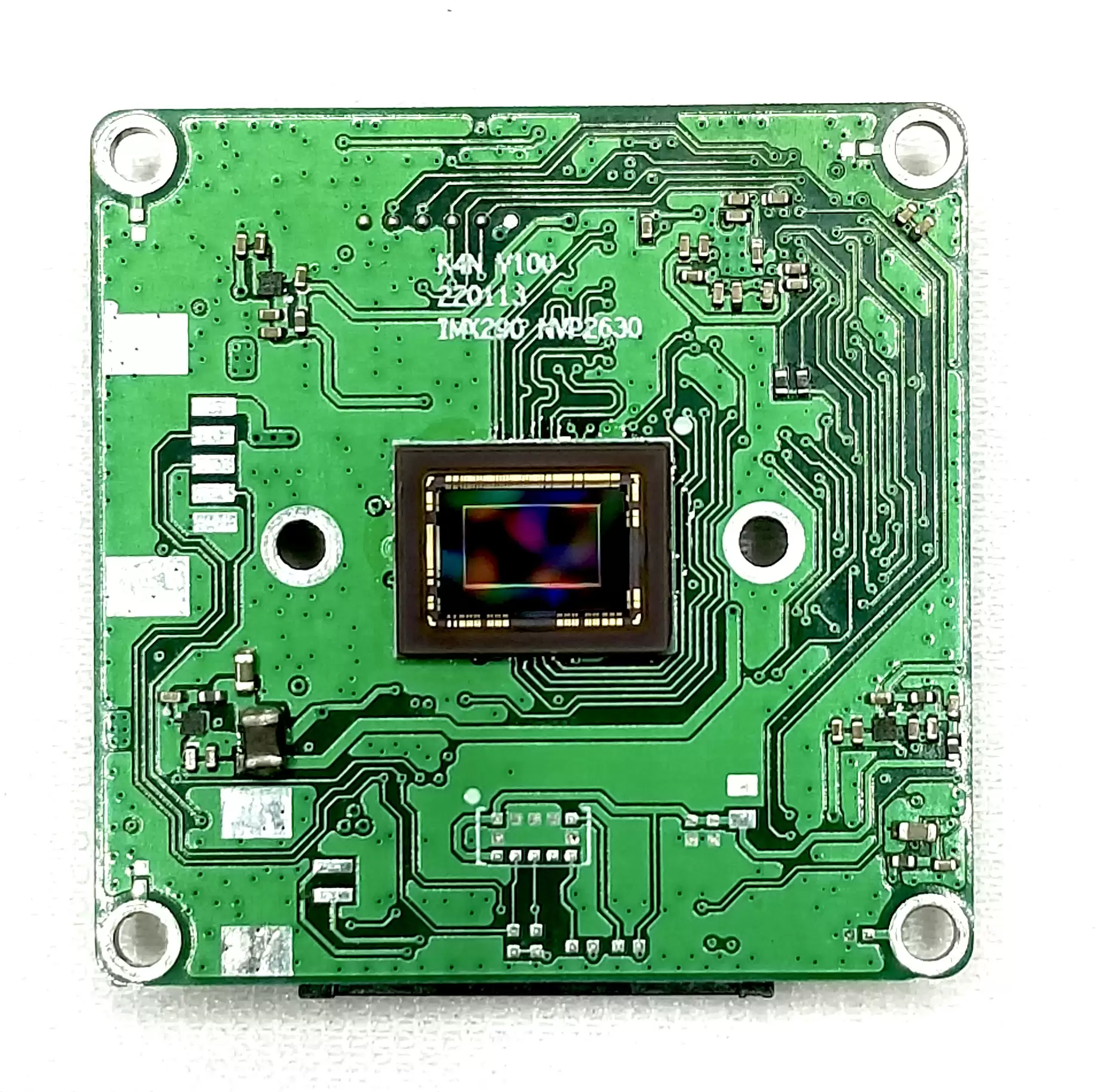

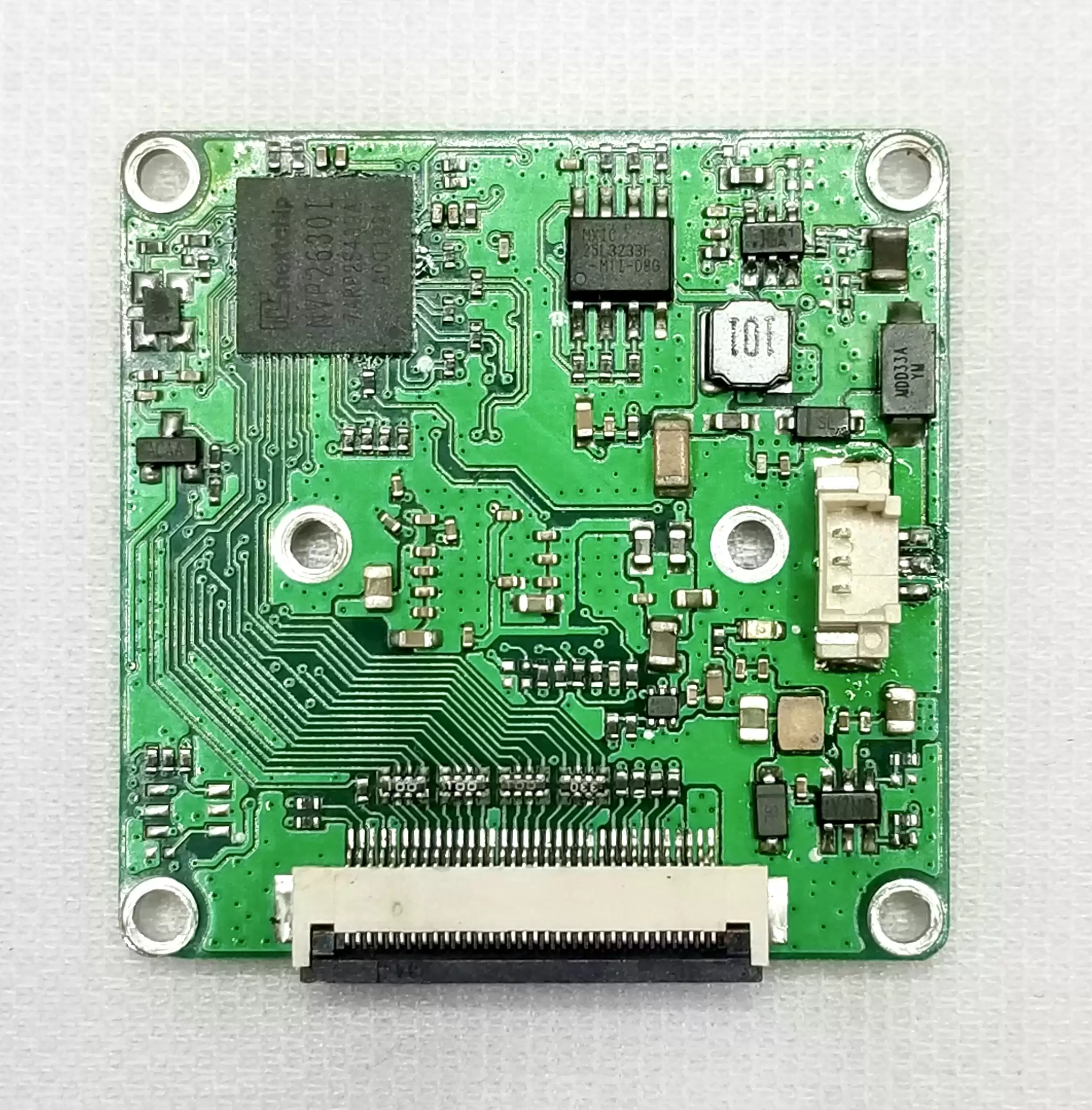

模组正面	模组背面

2. 产品规格

注意： 以上为一般情况下的参考值，实际参数可能在一定范围内略有波动。

3. 产品尺寸及接口定义

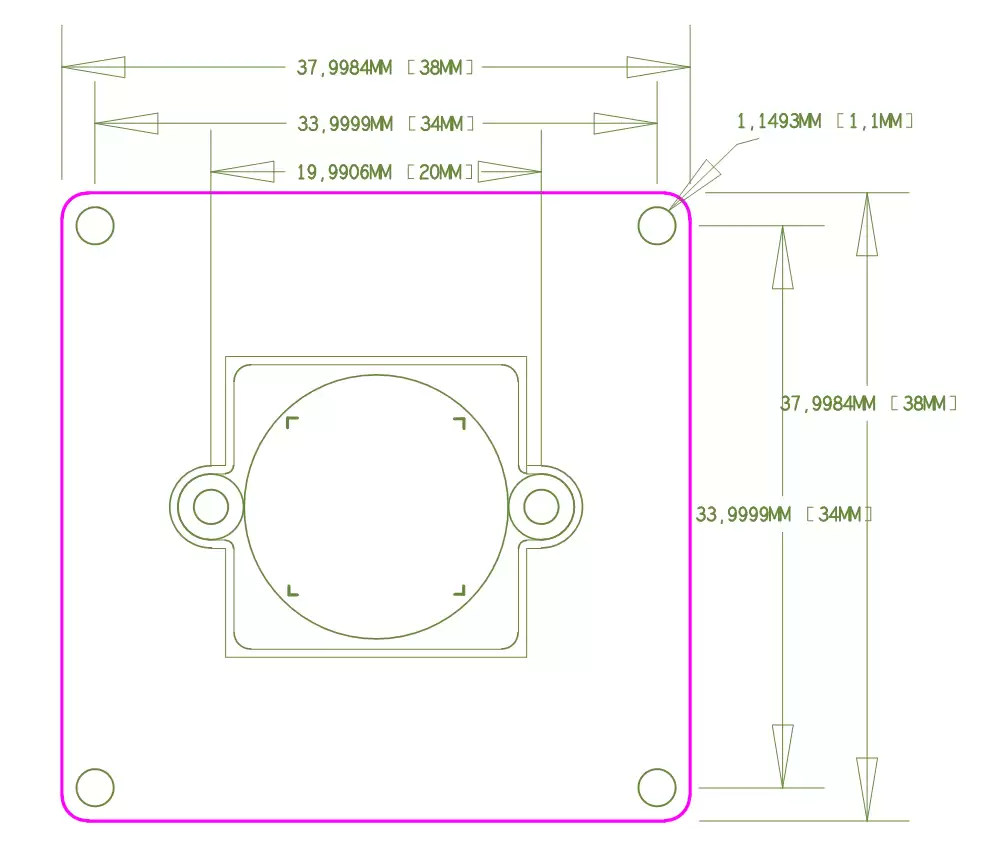

3.1 尺寸（单位：mm）

3.2 插座接口定义

电源与模拟视频3pin端子座

34pin-FPC排座信号定义

小提示： 使用34pin-FPC连接时，请确保排线方向正确，避免插反导致短路。建议在焊接或插拔前先断电操作。

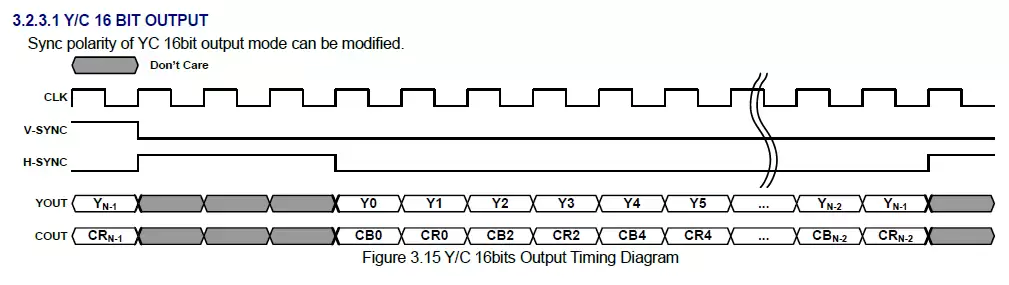

3.3 DVP时序

默认采用Y/C 16bit OUTPUT的输出格式

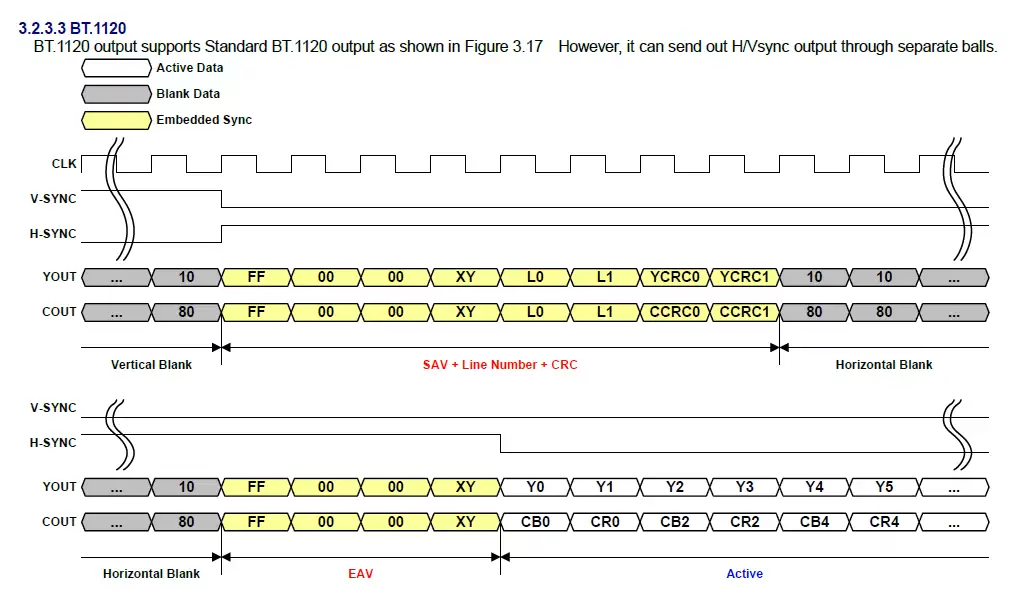

若需要标准BT1120 OUTPUT格式，需定制固件

4. 硬件规格

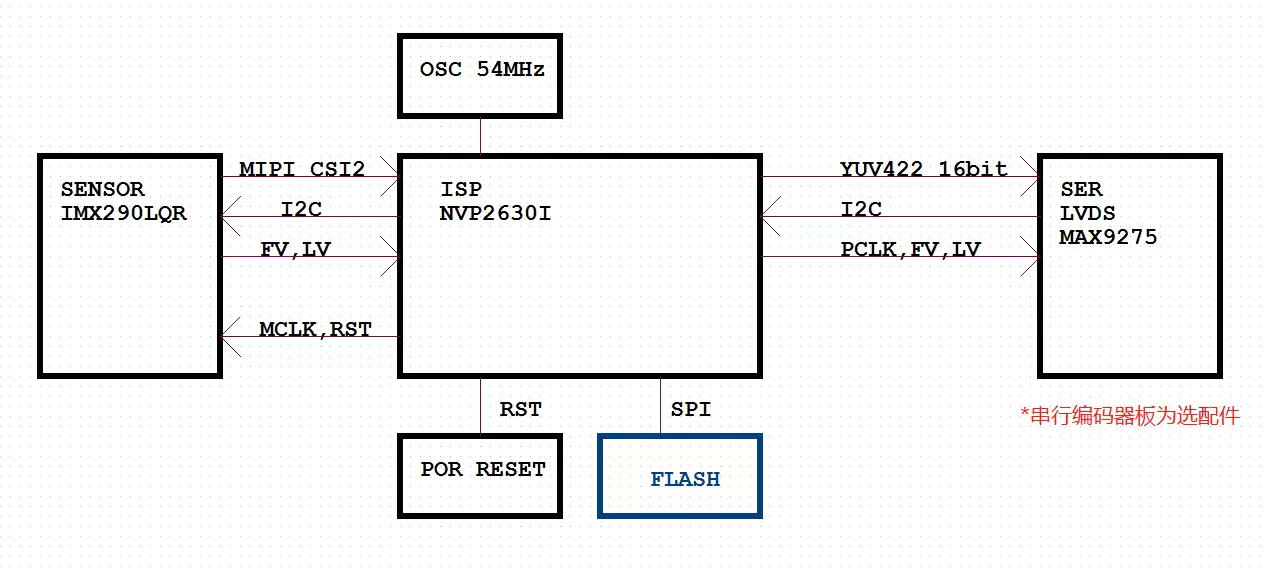

4.1 硬件框图

注： 串行编码器板可依据需求选配，通过FPC排线与摄像头板连接。为确保串行与解串行板的兼容性，建议均选用小森原厂部件。

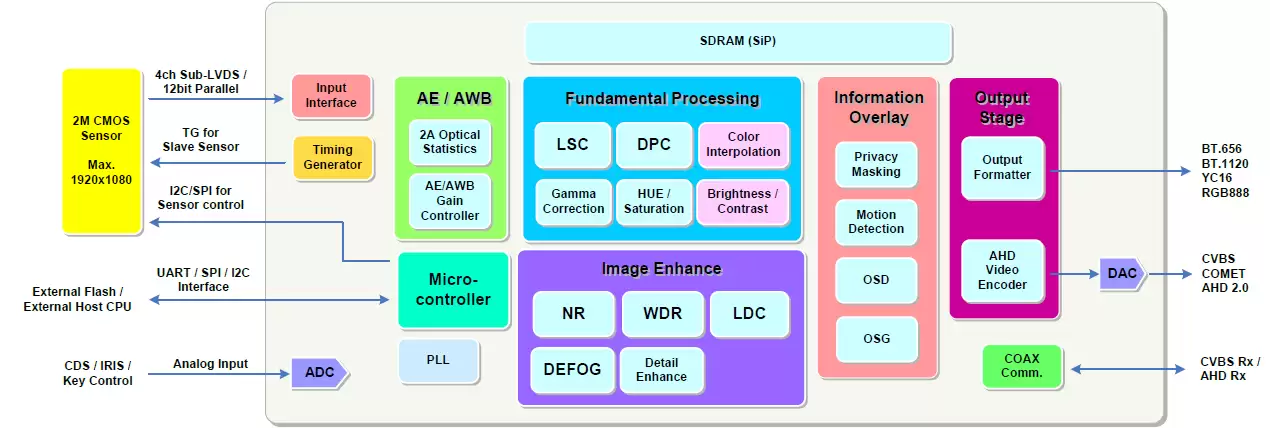

4.2 ISP内部框图

5. 镜头与光学规格

5.1 M12镜头选型

对于汽车电子视觉类应用，常用的镜头类型如下：

1. 360环视常用150°~180°视场角镜头
2. 倒车后视常用120°~150°视场角镜头
3. 电子后视镜与流媒体后视镜常用70°~120°视场角镜头
4. 前视ADAS常用50°~70°视场角镜头

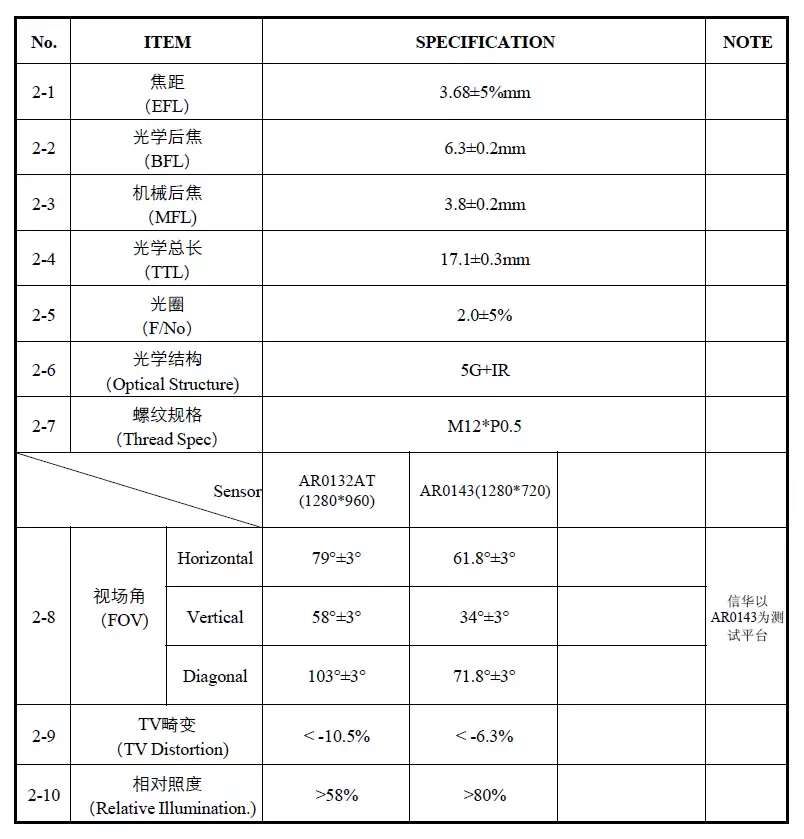

下图为适配汽车电子后视镜应用的镜头示例：

小提示： 选型时需确保镜头光学中心与传感器靶面匹配，建议联系小森技术支持获取详细参数及打样服务。

常见问题与解答

Q1：模组输出AHD和BT1120可以同时使用吗？
A：不可同时使用。模组默认支持二选一输出，可通过固件或硬件配置选择AHD模拟输出或BT1120数字输出。

Q2：供电电压范围是9~24V，如果使用12V供电，工作电流是多少？
A：典型工作电流为12V@95mA ±5mA。若同时开启IR-CUT、补光灯等功能，电流会相应增加，建议使用12V@1A的电源。

Q3：34pin-FPC排座的IR CUT引脚（管脚24）如何控制？
A：给该引脚施加0V电压时IR-CUT关闭（白天模式），施加3.3V时IR-CUT打开（夜间模式）。注意电平不得超过3.3V。

Q4：模组是否可以定制不同尺寸的PCB？
A：可以。小森智能提供板型定制服务，支持多种外壳方案，具体需求请与销售沟通。

Q5：扩展ToF传感器（VL53L0X）需要额外哪些硬件？
A：需使用全功能版摄像头模组，并搭配相应的ToF扩展板（非标配）。扩展板通过I2C接口与模组通信，实现测距功能。

如需进一步技术支持或样品申请，请通过邮箱whdstv@qq.com联系小森智能。
