C-Lens 8°斜面倾角作用与回波损耗原理解析

先给出核心结论：C透镜入射端加工出8°斜切面，核心目的在于解决长期存在的技术难题——端面菲涅尔反射，从而有效提升回波损耗（Return Loss，RL），防止反射光沿光纤返回对光源造成干扰。

一、CLens 8° 斜面的核心作用

普通垂直端面的问题

当光纤出射的光线垂直入射到平整的玻璃端面时，空气与玻璃的交界面不可避免地会产生菲涅尔反射。单个界面的反射率约为4%，更为关键的是，这束反射光会沿原路返回至光纤内部，进而反向传输到激光器内部，引发一系列严重问题：

• 激光器阈值出现漂移、输出功率产生抖动、光谱特性变得不稳定
• 产生干涉噪声，直接影响光器件及光模块的信噪比表现
• 在极端情况下，甚至可能烧毁激光芯片

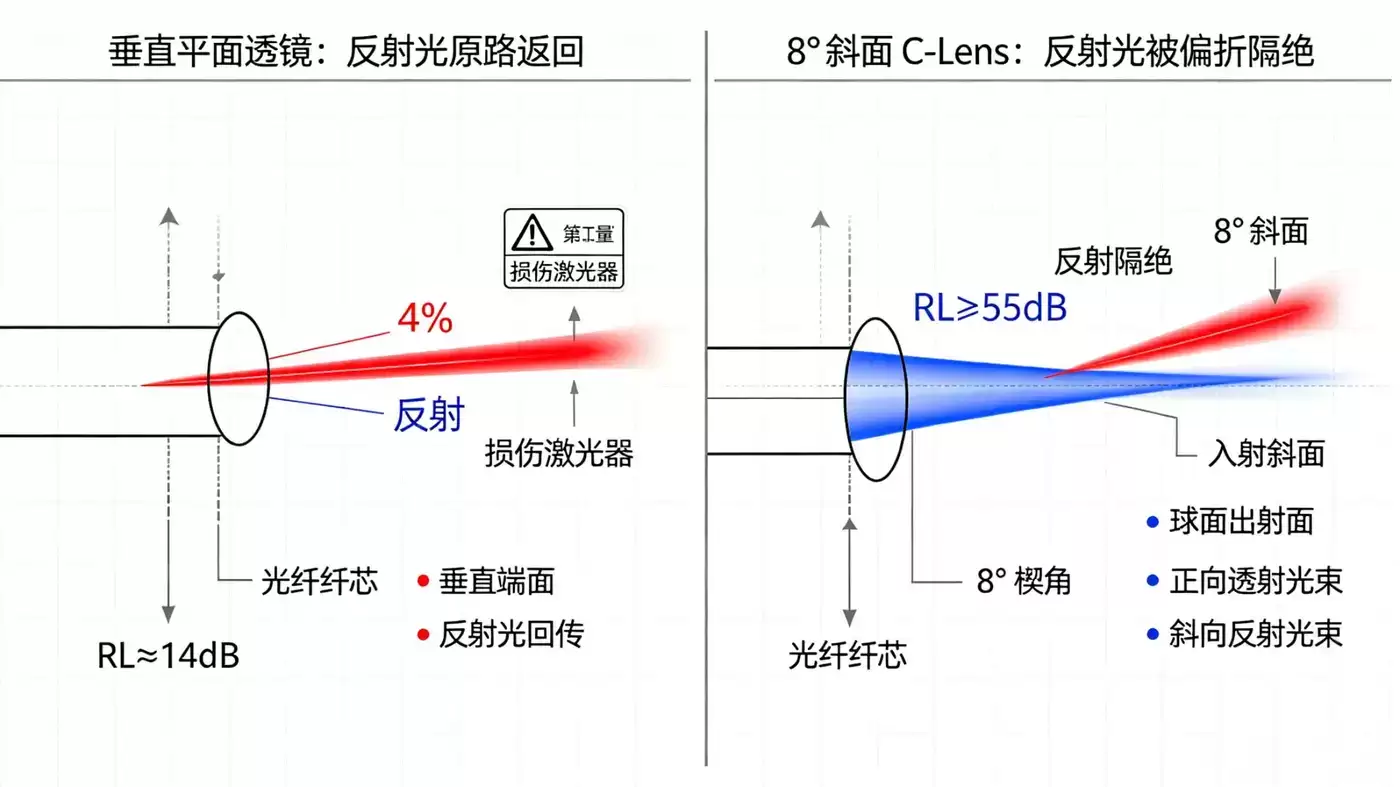

8° 斜面如何规避反射

那么，8°斜面是如何解决这一反射问题的？其核心原理并不复杂：

• 光纤发出的光束入射到倾斜的端面后，反射光线不再沿原始光路返回
• 反射光会向斜侧方向偏折，偏离光纤纤芯，因此无法重新耦合回光纤中
• 而透射光则会正常发生折射，顺利进入透镜内部完成准直，正向光路的损耗几乎不受影响

关于角度选择，行业普遍采用8°而非更小或更大的角度，原因在于：若角度过小，部分反射光仍有可能耦合回光纤，回波损耗的改善效果不佳；若角度过大，入射光线偏折幅度变大，正向耦合损耗会显著增加，装配容差也随之降低。8°恰好是插入损耗与回波损耗之间的最佳平衡点，目前已成为光准直器领域的通用标准倾角。呈欣光电的常规标准产品均采用这一标准倾角设计。

补充：GLens 为何很少自带 8° 斜面

G透镜两端为平面结构，垂直反射问题较为突出。要获得高回波损耗方案，通常需要额外加装一个8°斜垫片，这自然会导致成本上升。这也是CLens在回波损耗方面具备天然优势的原因所在。

二、回波损耗（RL）原理与定义

定义

回波损耗（Return Loss，RL）是用于衡量端口反射光强度的关键参数，单位采用分贝（dB）。反射光越少，RL数值越大，表明器件性能越优越。举例来说：当RL=0dB时，意味着全部光都被反射回去；当RL=14dB时，反射功率约为入射光的4%（与普通垂直端面情况相当）；而当RL达到或超过55dB时，则属于高回波损耗器件，反射极低，通常需要借助8°斜面结构才能实现。

8° 斜面提升回波损耗完整原理

具体过程可以分解为以下四个步骤：

1. 入射光：光纤发出的发散光以一定的倾斜角度入射到透镜的8°端面上
2. 菲涅尔反射分量发生角度偏移，使得反射光的传播方向偏离光纤轴心
3. 反射光在空间发散后，无法重新进入光纤纤芯，反向耦合效率显著下降
4. 最终反射功率显著减小，代入公式计算后，RL数值大幅提高

多层反射补充（完整链路）

当然，光路中的总反射来源并不仅限于入射端面。C透镜的球面出射面（玻璃与空气的界面）同样会产生一部分反射光，这些光线会原路折返并再次穿过透镜，部分会耦合进入光纤。因此，高端CLens通常会在前后两端均镀上1550/1310nm增透膜（AR膜），进一步压低两个界面的反射率，从而使整机回波损耗达到60dB甚至更高水平。

直观总结

综上所述：8°斜面通过几何角度的偏转，有效阻断了反射光沿原路耦合回光纤的路径；而增透膜则降低了界面本身的菲涅尔反射率。两者协同作用，共同实现高回波损耗的优异指标。
