IMU中机器学习与决策树集成应用分析

惯性测量单元（IMU）已成为现代电子系统中不可或缺的传感器核心，能够持续采集多轴姿态与位置信息。然而，传统IMU产生的海量数据流常让主机处理器不堪重负，导致系统功耗居高不下。为破解这一瓶颈，新一代IMU将机器学习与决策树处理能力集成于芯片内部，让传感器实现“自主判断”，从而为主控芯片大幅减负。本文以STMicroelectronics的LSM6DSO IMU为例，深入讲解其工作原理、有限状态机（FSM）与机器学习核心的使用方法，帮助您快速掌握如何将这些前沿技术应用于嵌入式设计之中。

IMU 基础概述

IMU（惯性测量单元）将多种运动传感元件集成于单一封装，提供高精度的定位数据。它广泛覆盖消费电子（如智能手机）、医疗（如成像设备）、工业（如机器人）以及军工（如航向跟踪）等众多领域。典型的IMU通常包含以下一种或多种运动传感器：

• 陀螺仪传感器：测量角速度变化，单位通常为度/秒。对角速度积分可获取旋转角度，用于追踪方向变化。不过陀螺仪依赖相对运动，传感器偏置或积分误差会引发“漂移”，可通过软件算法进行补偿。
• 加速度计：测量线性加速度（包含设备运动与重力分量），单位是g（1 g = 9.8 m/s²）。加速度计分为单轴、双轴和三轴，分别对应X、Y、Z坐标系。
• 磁传感器：测量磁场强度，常用单位是微特斯拉（µT）或高斯（100 µT = 1高斯）。移动设备中常见的是三轴霍尔效应磁力仪，通过检测地球磁场角度并与加速度计的重力数据结合，可实现精确的航向测量（相对地磁北极）。

利用IMU进行运动追踪时，通常需要借助传感器融合技术——将不同传感器的输出有机组合，得到单一、高精度的姿态估计。传感器融合一般由软件实现，借助复杂的数学算法（如卡尔曼滤波）处理多轴数据。通过传感器融合可获得以下测量结果：

• 重力：指地球重力矢量（不含运动加速度）。当IMU静止时，加速度计可直接测量；运动时需融合陀螺仪数据并减去运动分量。
• 线性加速度：设备实际运动产生的加速度（已扣除重力矢量），用于量化三维空间中的运动。
• 方向（海拔）：欧拉角集合（偏航、俯仰、翻滚），单位为度。
• 旋转矢量：由加速度计、陀螺仪和磁力仪数据融合得出，表示围绕特定轴的旋转角度。

IMU 的常见误差来源

陀螺仪通过检测角速度变化来追踪方向，但缺乏固定参照系，会随时间积累漂移。引入加速度计数据后，软件可补偿陀螺仪的偏置误差，显著提升位置估计的精度。加速度计在静态条件下表现更准确，但在动态环境中，其自身的抖动和噪声会产生累积误差；此外，重力等外部作用力也会干扰加速度测量。通过合理滤波可有效提高数据质量。

将陀螺仪的短期精度与加速度计的长期精度加以结合，利用各自的优势弥补对方的短板，能够获得更可靠的方向读数。

融合滤波降低误差

IMU软件通常采用滤波方法来最小化定位误差。常见的互补滤波将高通陀螺仪滤波与低通加速度计滤波相结合：在短期内滤除加速度计的高频噪声，同时用陀螺仪数据做平滑处理。然而，执行全部传感器处理、滤波和融合所需的计算量较大，对于电池供电系统而言，若持续传输IMU数据，功耗会非常高。一个有效的解决思路是让IMU自身产生中断，仅在必要时唤醒主机处理器，从而大幅降低功耗。正是基于这一需求，IMU供应商开始在芯片内部集成处理和决策功能。

实用贴士： 在低功耗设计中，优先选择支持“中断触发”的IMU，这样主机处理器可以长时间处于休眠状态，仅在发生特定事件（如运动检测）时才被唤醒。

让 IMU 具备“思考”能力——LSM6DSO 登场

STMicroelectronics 的 LSM6DSO 是一款6自由度（6DOF）IMU，集成了三个MEMS陀螺仪和三个MEMS加速度计，能够在无需主机处理器持续监管的情况下，自主检测方向变化与手势动作。在最高性能模式下，其功耗仅为0.55 mA。LSM6DSO可以持续监测自身的海拔与运动状态，并在满足预设条件时生成中断，唤醒主机处理器执行后续处理。

除了陀螺仪和加速度计，LSM6DSO还包含以下关键模块：

• 信号调理与滤波器模块
• 一个最多可运行16个程序的有限状态机（FSM）（所有程序共享可配置的输出数据速率）
• 一个机器学习核心

整合这些资源后，LSM6DSO能够检测以下事件并生成中断：

• 自由落体
• 唤醒事件
• 6DOF方向变化
• 单击/双击检测
• 活动/静止识别
• 运动/静止检测

信号调理与数据流

信号调理模块将原始传感器数据转换为16位半精度浮点（HFP）格式，供FSM处理。MEMS传感器（加速度计和陀螺仪）产生的模拟信号先后经过两个ADC和四个数字滤波器，最终形成滤波后的数字数据流（参见图1）。

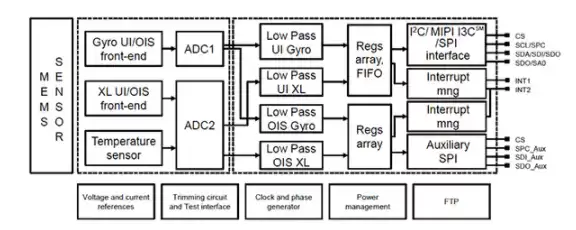

图1：LSM6DSO内部结构示意，两个ADC将MEMS传感器的模拟信号转换为数字流，四个数字滤波器对信号进行调理，最终供给FSM、机器学习核心及主机处理器使用。（图片来源：STMicroelectronics）

有限状态机（FSM）详解

LSM6DSO的可编程FSM由一个配置块和16个程序块构成。每个程序块又包含输入选择器和代码块（见图2）。输入选择器可以选择内部传感器数据，或通过传感器中枢连接的外部传感器（最多4个，例如磁力仪）数据，送入代码块进行处理。代码块内包含状态机程序，程序由固定数据段（6字节，定义阈值、滞后、掩码和定时器设置）、可变数据段（保存实际参数值）以及指令段（包含操作码）组成。每个FSM程序的最大字节数为256。

图2：每个FSM程序块包含输入选择器和代码块，输入选择器可灵活选择内部或外部传感器数据。（图片来源：STMicroelectronics）

FSM程序指令包含多种操作码，用于执行以下操作：将传感器输入与预设阈值进行比较、检查过零事件、判断定时器是否超时，并根据比较结果跳转到下一个状态。FSM还可以生成中断或修改寄存器值，将数据传送至主机处理器。可以把FSM看作缺少算术逻辑单元的微处理器——它能完成比较并根据结果决定下一个状态，但只能计算布尔值。FSM没有高级语言编译器，通常直接使用操作码编程，不过程序一般较为简单。

利用FSM进行运动检测

每个FSM程序可独立检测运动模式，并产生中断信号。16个程序可以同时运行，输入数据源为加速度计和陀螺仪的数据流。当检测到与预编程模式相匹配的状态时，FSM会向主机处理器发出中断。

FSM程序存储器的结构如图3所示，分为固定数据段、可变数据段和指令段三个部分。

图3：单个FSM代码块包含三个存储器段：固定数据段（大小固定）、可变数据段（大小可变）和指令段。（图片来源：STMicroelectronics）

STMicroelectronics提供了Unico评估开发软件，其中集成了FSM编程工具，并附带了多个示例程序，方便用户快速上手。示例程序包括：

• 基础计步器
• 自由落体检测
• 简单运动检测
• 被拿起检测
• 摇摆检测
• 停止运动（静止）检测
• 手腕倾斜检测

这些示例可以轻松加载到STEVAL-MKI109V3评估板（配合LSM6DSO适配器板STEVAL-MKI197V1）上运行。

常见疑问： 如何快速上手FSM编程？
答：建议先使用Unico软件中的预置示例程序，观察中断行为；然后通过调整阈值、滞后等参数，深入理解每个参数的作用。最后根据实际需求，参考示例中的操作码格式编写新程序。无需高级语言，但需要对状态机逻辑有清晰的理解。

机器学习核心

LSM6DSO还集成了一个更强大的机器学习核心，它能够利用多个传感器数据流（内部加速度计、陀螺仪以及最多4个外部传感器）来识别各类运动。可识别的活动类别包括：静止、步行、慢跑、骑行和驾驶。活动分类基于决策树算法实现。

机器学习核心由三个功能块组成（见图4）：

• 传感器数据块：汇集来自内部传感器和外部I2C传感器的数据流。
• 计算块：对传感器数据进行滤波，并计算窗口统计量（均值、方差、峰峰值、最小值、最大值、过零次数等）。
• 决策树：将统计值与预设阈值进行比较，对输入数据进行分类。

图4：机器学习核心的三块结构：数据汇集、统计计算、决策树分类。（图片来源：STMicroelectronics）

与FSM类似，Unico开发环境也提供了机器学习核心的编程工具，用户可以通过图形化界面或配置文件方式定义决策树。

结合主机处理器实现高级功能

FSM和机器学习核心可以与主机处理器协同工作，实现更复杂的定位跟踪算法。STMicroelectronics提供了X-CUBE-MEMS1软件包，适用于STM32Cube开发系统，其中包含以下示例例程：

• 活动识别：识别用户的活动状态（静止、步行、快走、慢跑、骑行、驾驶），常用于智能手机或可穿戴设备。
• 运动持续时间检测：结合计步器，记录用户活动的秒数，适用于健身追踪设备。
• 振动或运动强度检测：输出0（静止）到10（全速跑）的运动强度等级，适用于手机或健身设备。
• 携带位置识别：区分设备放置在桌面、手持、贴近头部、口袋内、夹克口袋或戴在手臂上，用于检测用户的使用情境。

实用贴士： 在开发阶段，建议先使用Unico工具离线调试FSM和机器学习核心的参数，确认行为无误后再移植到最终主控程序中，可大幅缩短开发周期。

常见问题

• Q：LSM6DSO的FSM和机器学习核心能否同时使用？
  A：可以。FSM和机器学习核心是相互独立的处理单元，能够并行运行。例如，FSM负责简单的运动检测（如唤醒），机器学习核心负责复杂的活动分类，两者互不干扰。
• Q：如何选择使用FSM还是机器学习核心？
  A：如果检测逻辑是简单的“if-then-else”条件（如判断某个轴加速度是否超过阈值），使用FSM更为高效。如果需要基于多个统计特征（均值、方差等）进行分类（如区分慢跑和骑行），则机器学习核心的决策树更加合适。
• Q：外部传感器如何连接到LSM6DSO？
  A：LSM6DSO内置传感器中枢，支持通过I2C接口连接最多4个外部传感器（如磁力仪）。外部传感器数据可以直接作为FSM或机器学习核心的输入。

总结

传统IMU要求主机处理器持续处理原始数据，导致高功耗，限制了电池供电设备的应用范围。而STMicroelectronics的LSM6DSO凭借其集成的有限状态机（FSM）和机器学习核心，将实时的运动处理与分类任务下放到IMU内部，使主机处理器得以在大部分时间休眠，仅在必要时被中断唤醒。这种“边缘处理”架构不仅大幅降低了系统功耗，还简化了主机软件的复杂度。无论是简单的动作检测还是复杂的活动识别，LSM6DSO都提供了灵活、高效的解决方案，是嵌入式运动传感设计的理想选择。
