机器视觉目标识别方法 Blob 模板匹配 与 深度学习 解析

机器视觉中的视觉目标识别主要有三类常用方法：Blob分析法（BlobAnalysis）、模板匹配法和深度学习法。每种技术都具备独特的原理、优缺点及适用场景。本文将从原理、流程、特点到实际应用，为您详细对比分析这三大机器视觉目标识别方法。

一、Blob分析法（BlobAnalysis）

1. 什么是Blob？

在计算机视觉领域，Blob指的是图像中由相似颜色、纹理等特征构成的连通区域。Blob分析（BlobAnalysis）即对图像中具有相同像素值的连通域进行分析，这一连通域被称为Blob。

2. 基本原理

该方法先将图像进行二值化处理，分割出前景与背景，再对连通区域进行检测，从而提取出Blob块。简单来说，Blob分析就是在一大片“光滑”区域内，寻找那些出现“灰度突变”的小区域。

举例说明：假设有一块刚生产出来的玻璃，表面光滑平整。如果该玻璃没有瑕疵，则无法检测到“灰度突变”；反之，若玻璃生产线因故导致玻璃上出现凸起的小泡、黑斑或裂缝，这些区域就会产生纹理差异。经过二值化（BinaryThresholding）处理后的图像中，这些色斑即可视为Blob。它们正是生产过程中的瑕疵，这一检测过程就是Blob分析。

3. 核心能力

Blob分析工具能够从背景中分离出目标物体，并计算出目标的数量、位置、形状、方向及尺寸，还能提供各斑点间的拓扑结构。处理时并非逐像素分析，而是对图像的行进行操作。每一行图像都采用游程长度编码（RLE）来表示相邻的目标范围。相较于基于像素的算法，这种处理方式显著提升了运算速度。

4. 适用场景

• 适用于二维目标图像和高对比度图像
• 常用于有无检测与缺陷检测等目标识别任务
• 适合二维目标图像、高对比度图像、存在/缺席检测、对数值范围及旋转不变性有要求的场景
• 典型应用包括：纺织品瑕疵检测、玻璃瑕疵检测、机械零件表面缺陷检测、可乐瓶缺陷检测、药品胶囊缺陷检测等

5. 局限性

Blob分析在以下情况下并不适用：

• 低对比度图像
• 图像关键特征无法仅用两个灰度级描述
• 需要按模板进行检测（即图形检测需求）

小提示：Blob分析本质是检测图像的斑点，适合背景单一、前景缺陷无需区分类别且识别精度要求不高的场景。若现场光照稳定、产品背景干净，Blob分析是低成本、高效率的理想选择。

常见问题：Q：Blob分析能否检测形状不规则的缺陷？
A：可以。Blob分析只关注像素连通域的形状、面积、位置等几何特征，对于裂缝、污渍等不规则斑块同样能提取，但需合理设置二值化阈值和面积筛选条件，避免将正常纹理误判为缺陷。

二、模板匹配法

1. 什么是模板匹配？

模板匹配是一种最原始、最基本的模式识别方法。它研究特定对象物的图案位于图像中的哪个位置，从而识别出该对象物，本质上是一个匹配问题。它是图像处理中最为常用和基础的匹配手段之一。

简单来说，就是有一幅已知的、需要匹配的小图像（称为模板），在一幅大图像中搜索目标。已知大图中存在要找的目标，且该目标与模板具有相同的尺寸、方向和图像元素，通过统计计算图像的均值、梯度、距离、方差等特征，可以在大图中找到目标并确定其坐标位置。

2. 核心局限

这意味着，所要匹配的模板必须在图像中“标准”地存在。这里的“标准”是指：一旦图像或模板发生旋转、像素修改、图像翻转等变化，匹配就会失败——这是该算法最大的弊端。

该匹配算法在待检测图像上从左到右、从上到下，将模板图像与小区域图像逐一比对。

3. 在OpenCV中的实现

OpenCV提供了cv2.matchTemplate(src, templ, result, match_method)方法供调用，其中src是待检测图像，templ是模板库，match_method是匹配方法。

4. 特点与适用

相较于Blob分析，模板匹配具有较高的检测精度，同时能够区分不同的缺陷类别。它本质上是一种搜索算法：在待检测图像上根据不同的ROI，使用指定的匹配方法与模板库中的所有图像进行搜索匹配。但由于要求缺陷的形状、大小、方向具有较高的一致性，想要获得可用的检测精度，需要构建完善的模板库。

小提示：如果产品型号单一、缺陷样式固定（如印刷字符检测、固定位置划痕），模板匹配法非常有效。但若产品发生旋转或轻微角度变化，建议配合图像预处理（如旋转校正）或使用尺度不变性更好的算法。

常见问题：Q：模板匹配对光照变化敏感吗？
A：非常敏感。光照变化会导致图像像素值整体偏移，直接使用灰度值匹配容易失败。建议使用归一化相关系数匹配方法（如cv2.TM_CCOEFF_NORMED），或先对图像进行光照校正。

三、深度学习法

1. 发展背景

2014年R-CNN的提出，使基于CNN的目标检测算法逐渐成为主流。深度学习的应用显著提升了检测精度与速度。自从AlexNet在图像分类比赛中利用卷积神经网络大幅提高准确率，学者们便开始尝试将深度学习应用于目标类别检测。卷积神经网络不仅能提取更高层、表达能力更强的特征，还能在同一模型中完成特征提取、特征选择和分类任务。

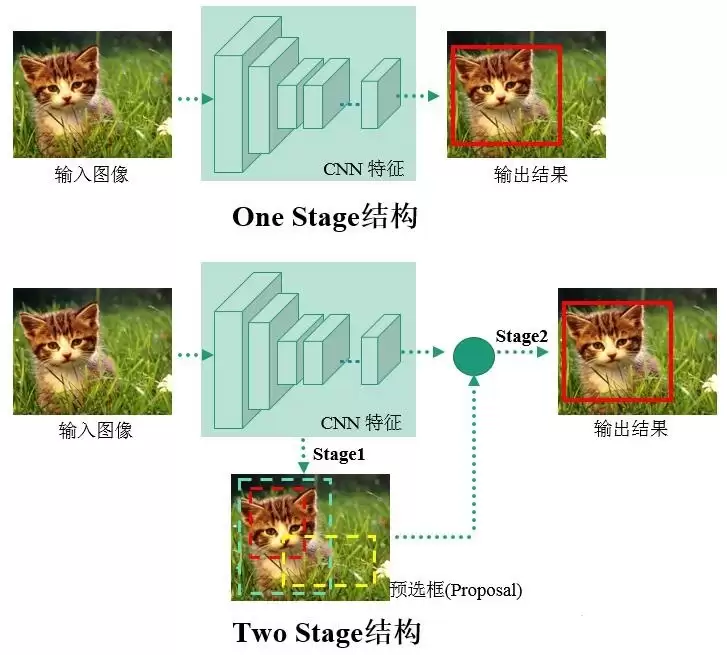

2. 两大主流算法流派

在此领域，主要有两类主流算法：

• 两阶目标检测算法（two-stage）：结合RPN网络的R-CNN系列，基于分类思路。
• 一阶目标检测算法（one-stage）：将目标检测转化为回归问题的算法（如YOLO、SSD）。

3. 物体检测的挑战

物体检测的任务是找出图像或视频中的感兴趣物体，同时检测出它们的位置和尺寸，这是机器视觉领域的核心难题之一。检测过程中存在诸多不确定因素，如图像中物体数量未知、物体外观、形状、姿态多样，以及光照、遮挡等干扰，使得检测算法面临较大挑战。

4. two-stage 算法介绍（R-CNN系列）

两阶算法中，区域提取算法的核心是卷积神经网络CNN，先利用CNN骨干网络提取特征，再找出候选区域，最后通过滑动窗口确定目标类别与位置。

• R-CNN：首先通过SS算法提取约2k个感兴趣区域，再对每个区域进行特征提取。存在缺陷：感兴趣区域之间权值无法共享，存在重复计算，中间数据需单独保存占用资源，且强制缩放输入图像会影响检测准确度。
• SPP-NET：在最后一个卷积层与第一个全连接层之间增加处理，保证输入全连接层的尺寸一致，从而解决输入图像尺寸受限的问题。候选区域包含整张图像，只需通过一次卷积网络即可得到整张图像及所有候选区域的特征。
• Fast R-CNN：借鉴SPP-NET的特征金字塔，提出ROIPooling，将各种尺寸的候选区域特征图映射成统一尺度的特征向量。具体做法是：将不同大小的候选区域均分为M×N块，再对每块进行maxpooling得到一个值，从而将所有候选区域特征图统一为M×N维的特征向量。但利用SS算法产生候选框耗时巨大。
• Faster R-CNN：先用CNN骨干网络提取图像特征，由RPN网络与后续检测器共享。特征图进入RPN网络后，对每个特征点预设9个不同尺度和形状的锚盒，计算锚盒与真实目标框的交并比及偏移量，判断该位置是否存在目标，将预定义锚盒分为前景或背景，再根据偏差损失训练RPN网络进行位置回归，修正ROI的位置，最后将修正的ROI传入后续网络。但检测过程中，RPN网络需对目标进行一次回归筛选以区分前景和背景，后续检测网络再对RPN输出的ROI进行细分类与位置回归，两次计算导致模型参数量较大。
• Mask R-CNN：在Faster R-CNN中加入并行的mask分支，对每个ROI生成像素级别的二进制掩码。Faster R-CNN采用ROIPooling产生统一尺度特征图，映射回原图时会产生错位，导致像素无法精准对齐，这对目标检测影响较小，但对像素级分割任务则误差明显。Mask R-CNN使用双线性插值解决像素对齐问题。但因其继承两阶段算法，实时性仍不理想。

5. one-stage 算法介绍（YOLO系列）

一阶算法在整个卷积网络中完成特征提取、目标分类和位置回归，通过一次反向计算得到目标位置与类别，在识别精度略低于两阶段目标检测算法的前提下，速度大幅提升。

• YOLOv1：将输入图像统一缩放至448×448×3，划分为7×7个网格，每个网格负责预测两个边界框bbox的位置及置信度。这两个bbox对应同一类别，一个预测大目标，一个预测小目标。bbox的位置无需初始化，由YOLO模型在权重初始化后计算得出，训练过程中随网络权重更新，调整预测位置。但该算法对小目标检测效果不佳，每个网格只能预测一个类别。
• YOLOv2：将原始图像划分为13×13个网格，通过聚类分析确定每个网格设置5个锚盒，每个锚盒预测1个类别，通过预测锚盒与网格之间的偏移量进行目标位置回归。
• SSD：保留网格划分方法，但从基础网络的不同卷积层提取特征。随着卷积层数增加，锚盒尺寸由小变大，从而提升SSD对多尺度目标的检测精度。
• YOLOv3：通过聚类分析，每个网格预设3个锚盒，仅使用darknet前52层并大量采用残差层。使用降采样降低池化对梯度下降的负面影响。YOLOv3通过上采样提取深层特征，使其与即将融合的浅层特征维度相同但通道数不同，在通道维度上进行拼接实现特征融合，融合了13×13×255、26×26×255和52×52×255共3个尺度的特征图，对应的检测头均采用全卷积结构。
• YOLOv4：在原有YOLO目标检测架构基础上，整合了近年来CNN领域最优秀的优化策略，从数据处理、主干网络、网络训练、激活函数、损失函数等各方面进行不同程度的优化。时至今日，已有许多精度更高的目标检测算法被提出，包括视觉领域的Transformer研究，也在持续提升目标检测算法的精度。

6. 深度学习 vs 传统方法

总体而言，特征表示的选择对机器学习算法的性能影响巨大，监督学习训练的前馈网络可视为表示学习的一种形式。传统算法如Blob分析和模板匹配均依赖手工设计特征，而神经网络则通过算法自动学习目标的合适特征表示。相比手工特征设计，深度学习更高效快捷，无需大量专业特征设计知识，因此能识别不同场景中形状、大小、纹理等各异的目标，且随着数据集增大，检测精度会进一步提高。

小提示：若项目对检测速度要求极高（如产线实时检测），一阶算法（YOLO系列）是首选；若对精度要求极高且允许一定延迟（如瑕疵分类），二阶算法（Faster R-CNN）更为合适。此外，深度学习需要大量标注数据，初期投入较高，但后期维护与泛化能力远优于传统方法。

常见问题：Q：深度学习法在工业缺陷检测中有哪些实际案例？

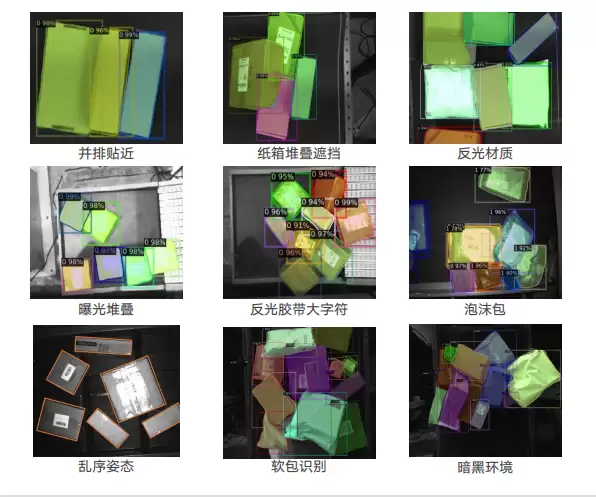

A：已在多个场景落地，例如视觉单件分离设备中用于包裹分割定位，3D视觉无序抓取工作栈中用于包裹轮廓识别与属性识别，3D视觉拆码垛工作栈中用于包裹识别引导等。这些应用均基于深度学习算法，能够应对复杂背景、多样外形及光照变化。

总结与应用

综上所述，三种方法各有优势：Blob分析法适合背景单一、要求快速且无需分类别的缺陷检测；模板匹配法适合固定形状、高精度但需构建模板库的场合；深度学习法则能自动学习特征，适应复杂多变场景，且随着数据积累精度持续提升。基于深度学习算法的优势，该技术已在我司智慧物流领域得到深度应用，例如视觉单件分离设备的包裹分割定位、3D视觉无序抓取工作栈的包裹轮廓识别、属性识别、3D视觉拆码垛工作栈的包裹识别引导等。对此，我司算法专家李博表示：“AI的发展未来会在深度学习的基础上大放光彩，它将赋予机器多元感知、自主学习、自主分析、精准执行的能力”。
