FPGA在深度学习技术中的应用实现

深度学习与FPGA的结合正在引发越来越多的关注，本系列教程将带您走完一条完整的技术路线：用C++编写推理代码，借助高级综合（HLS）将其转化为硬件描述，最终在FPGA上实现运行。上一篇我们已经基于MNIST数据集完成了网络模型的训练，从本篇开始，正式进入推理代码的C++实现阶段。本次聚焦卷积层——先编写代码，再验证其正确性（包括C验证和C/RTL协同验证，这是HLS开发的标准流程）。

卷积层实现详解

上一篇文章简单介绍了卷积层对图像执行滤波操作，但并未深入探讨输入输出通道的处理方式以及图像边缘的应对策略。既然要动手实现，这些技术细节就必须逐一拆解清楚。

输入输出通道的处理方式

在常规图像处理（如对RGB图像做去噪）中，卷积操作通常独立作用于每个通道（R/G/B）——G通道的像素不会影响R通道的计算结果。下图展示了这种各通道独立处理的方式。

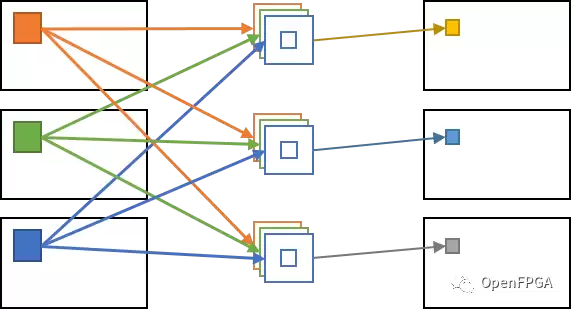

然而，在卷积神经网络中，情况截然不同：每个输出通道的值由所有输入通道共同决定。换句话说，对于输出图像上的某一点（输出通道、Y坐标、X坐标），所有输入通道及其周围像素区域都要参与计算，计算量因此大幅提升。

顺便一提，那种每个通道独立进行卷积的做法，在深度学习领域有一个专门名称——深度可分离卷积（Depthwise Convolution）。它常用于减少计算量的网络结构，例如MobileNet（相关论文：https://arxiv.org/abs/1704.04861）。

图像边缘的填充策略

卷积操作中，边缘像素因缺少周围像素而成为经典难题。卷积神经网络通常采用两种应对方式：

• 无填充（Valid）：输出图像尺寸小于输入图像，减小量等于滤波器尺寸减1。如下图所示，当卷积核大小为3（中心像素±1）时，输出图像的宽度和高度都会减少2个像素，因为边缘外侧无法进行卷积。

• 零填充（Same）：先在输入图像四周补上一圈0，再执行卷积，从而保持输出图像尺寸不变。若卷积核大小为3，则输入图像每边需填充1个像素的0，宽度和高度各增加2。

本模型中所有卷积层均采用零填充策略。

C代码实现

将上述逻辑用C语言表达出来，大致代码如下：

void conv2d(const float* x, const float* weight, const float* bias, int32_t width, int32_t height,
             int32_t in_channels, int32_t out_channels, int32_t ksize, float* y) {
  for (int32_t och = 0; och < out_channels; ++och) {
    for (int32_t h = 0; h < height; ++h) {
      for (int32_t w = 0; w < width; ++w) {
        float sum = 0.f;
        for (int32_t ich = 0; ich < in_channels; ++ich) {
          for (int32_t kh = 0; kh < ksize; ++kh) {
            for (int32_t kw = 0; kw < ksize; ++kw) {
              int32_t ph = h + kh - ksize/2;
              int32_t pw = w + kw - ksize/2;
              // zero padding
              if (ph < 0 || ph >= height || pw < 0 || pw >= width) {
                continue;
              }
              int64_t pix_idx = (ich * height + ph) * width + pw;
              int64_t weight_idx = ((och * in_channels + ich) * ksize + kh) * ksize + kw;
              sum += x[pix_idx] * weight[weight_idx];
            }
          }
        }
        // add bias
        sum += bias[och];
        y[(och * height + h) * width + w] = sum;
      }
    }
  }
}

函数的参数说明如下：

• 输入：x（输入图像，形状 [in_channels, height, width]），weight（权重，形状 [out_channels, in_channels, ksize, ksize]），bias（偏置，形状 [out_channels]）
• 输出：y（输出图像，形状 [out_channels, height, width]）
• 参数：width、height、in_channels、out_channels、ksize

在内存布局上，可将其想象为三维数组 float x[in_channels][height][width] 的结构。卷积层的主体是一个六重循环：前三层用于定位输出图像上的某个像素，后三层则在该位置执行卷积运算。

零填充的实现（第24～26行）并未实际创建一块补零的内存，而是通过判断访问坐标是否越界来跳过那些“不存在”的像素，这种方式更加高效。第31行执行乘累加核心操作，该操作需要重复 out_channels * height * width * in_channels * ksize * ksize 次——数量极其庞大。正因计算量巨大，卷积层往往占据了卷积神经网络绝大部分执行时间，这也是为什么GPU和FPGA（拥有大量计算单元）比CPU更适合此类任务。第37行是加偏置操作，它独立于输入通道和核大小的循环，计算开销几乎可以忽略不计。

运算正确性检查

代码编写完成后，需要确认其运行结果是否正确。我们的方法是将 conv2d 的输出与 PyTorch 的 C++ API（libtorch）计算出的结果进行比对，检查两者是否足够接近。每个测试包含两个步骤：

• C 验证
• C/RTL 协同验证

C 验证 与普通软件开发流程类似，使用 gcc 编译源代码，检查计算结果是否符合预期。

C/RTL 协同验证 则需要借助 AMD-Xilinx 的 Vitis HLS 工具。HLS 首先将 C 源码转换为 Verilog HDL 等硬件描述语言，然后在 Vivado 中对生成的 RTL 进行功能仿真——将类似 C 验证的输入数据送入所创建的电路，检查输出是否正确。下面通过实际运行代码来展示这一过程。源代码将在稍后发布。

运行环境

本环境基于 Linux 机器（不支持 Windows/Mac）。由于预装的 gcc 版本存在差异，测试基于 Ubuntu 18.04 构建。如果自行搭建环境遇到困难，可以参考思路。所需工具如下：

• Vivado 2020.2（推荐 2019.2）
• cmake >= 3.11（cmake 版本要求高于 apt 默认安装的版本，但可以下载预构建的二进制包 cmake-*-Linux-x86_64.tar.gz）

C 验证

测试代码位于 /tests/ref/conv2d.cc 中（细节此处不再展开），本质上是随机测试。构建步骤如下：

$ mkdir /build
$ cd /build
$ cmake .. -DVIVADO_HLS_ROOT=/tools/Xilinx/Vivado/2022.2
$ cmake --build .

运行测试（无报错即通过）：

$ ctest -V -R "conv2d_ref"

C/RTL 协同验证

使用 HLS 启动协同验证：

$ ctest -V -R "conv2d_hls_cosim"

该过程大约需要5分钟。命令执行后会自动生成 HLS 项目文件，可用于检查高级综合结果和 RTL 仿真波形。打开 HLS 的方法：

$ vitis_hls &

在 HLS 界面中点击“打开项目”，导航到 /build/tests/hls/conv2d/conv2d_hls_cosim 目录，确认即可。

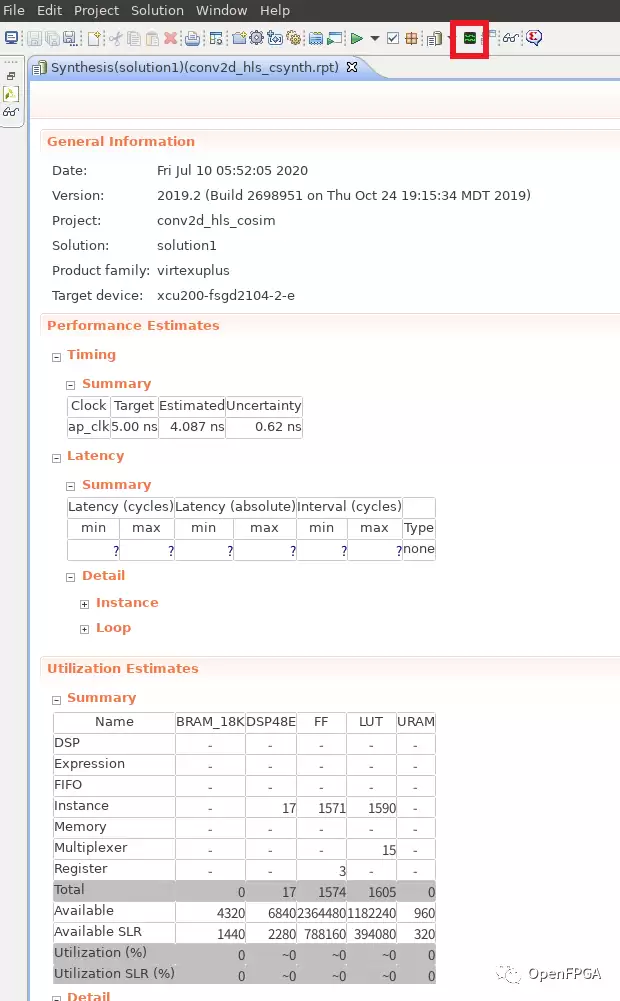

随后，您便可以在报告中查看“Performance Estimates”（性能估测）给出的电路预计性能，以及“Utilization Estimates”（资源利用率）显示的资源占用情况。点击顶部红框区域还可调出仿真波形。

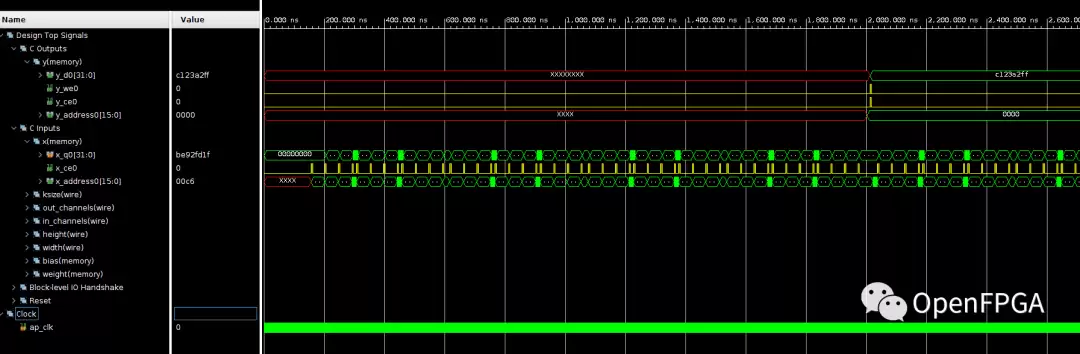

波形图显示，大约在2000.00ns时即可输出 y 的第一个值。

由此可见，我们几乎没有深入硬件细节，仅通过HLS就将卷积层的计算逻辑转化为可工作的电路。当然，当前电路只是“能跑”，尚未进行任何优化——后续文章将一步步对其进行打磨。

总结

本篇我们用C++实现了卷积层，并通过了验证。接着借助HLS进行了高级综合，在C/RTL协同验证中也没有出现问题。接下来，我们需要思考如何让它运行得更快。
