从三维重建到逆渲染：现实虚拟化核心技术

三维重建与逆渲染：从图像到真实感场景的完整指南

三维计算机视觉可拆解为两大核心任务：三维重建（3D Reconstruction）和三维理解（3D Understanding）。前者致力于从二维图像中恢复场景的几何结构，后者则聚焦于提取场景中物体的空间关系与语义信息。本教程将带你系统掌握三维重建与逆渲染的基本原理、操作流程及关键技术，助力你在实际项目中灵活运用这些方法。

照片的本质

照片的实质是三维世界在二维平面上的投影。相机通过图像传感器阵列记录物体表面反射光线的颜色（RGB）。图像中的每个像素对应三维空间中的一个点，这种对应关系由相机模型（Camera Model）描述。相机模型包含一系列参数，统称为相机内参（Intrinsic）。最常见的相机模型是针孔相机模型（Pin-hole），此外还有全景相机（Omnidirectional）等多种类型。

链接参考：https://mphy0026.readthedocs.io/en/latest/calibration/camera_calibration.html

小提示： 相机内参包括焦距、主点坐标、畸变系数等关键参数。实际拍摄时，建议先通过标定板对相机进行精确标定，获取准确的内参，这对后续三维重建的精度至关重要。

场景的本质

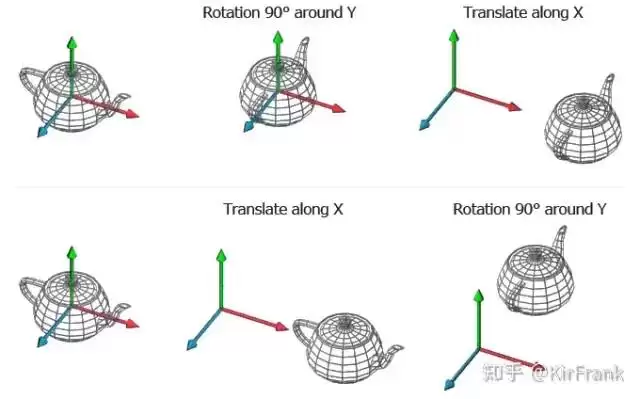

场景（Scene）可由多个物体（Object）组成。每个物体可赋予独立的坐标系，并定义一个世界原点。物体间的相对位置通过坐标系变换来描述，包含位置（Translation）和旋转（Rotation）两部分，合称为位姿（Pose）。相机（Camera）也可视为一种特殊物体。

链接参考：http://www.codinglabs.net/article_world_view_projection_matrix.aspx

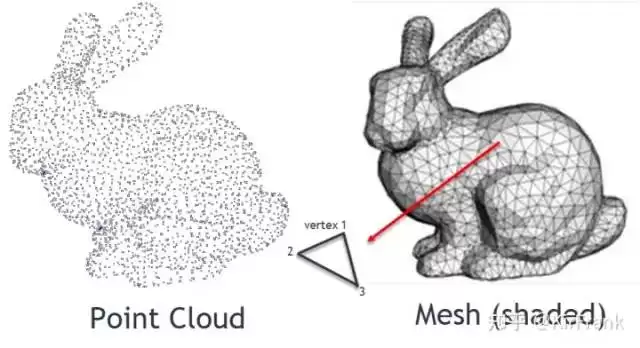

在三维重建中，通常将场景中所有物体视为一个整体，用单一模型表示。模型由几何结构（Geometry）、材质纹理（Texture/Material）及其映射关系构成。针对几何表示，我们主要关注物体表面。最基础的形式是点云（Point Cloud），即一系列三维点的集合。也可以增加点之间的连接关系，形成网格（Mesh）（由多个面片组成）。

小提示： 网格模型比点云更紧凑，便于渲染和物理模拟。但生成高质量的网格通常需要额外的表面重建步骤，如泊松重建或Marching Cubes算法。

如何从照片恢复场景：三维重建

由于逆渲染在一定程度上已包含三维重建，我们先讲解经典的三维重建流程，它分为三个步骤：

1. SfM（Structure from Motion）：从多视角图像中恢复各视角的相机位姿，并生成场景的稀疏结构。
2. MVS（Multi-View Stereo）：估计每个视角的深度图，从而获得单视角点云。
3. Surface Reconstruction：融合多视角点云，进行表面重建。

这条技术路线已有成熟的开源工具和商业产品，例如 Colmap、RealityCapture 等。

深度学习方法可与经典方法结合，在某些场景下发挥显著作用。例如：

• 在SfM中，利用深度网络进行特征点检测，可更好地处理纹理缺失、运动模糊等挑战。
• 在MVS中，利用深度模型进行深度估计，能提升深度图的精度与鲁棒性。

近年来，端到端的表面重建方法也取得突破，例如 IDR、VolSDF、NeuS 等。这些方法通过深度网络将输入图像直接嵌入网络，进而提取出Mesh。

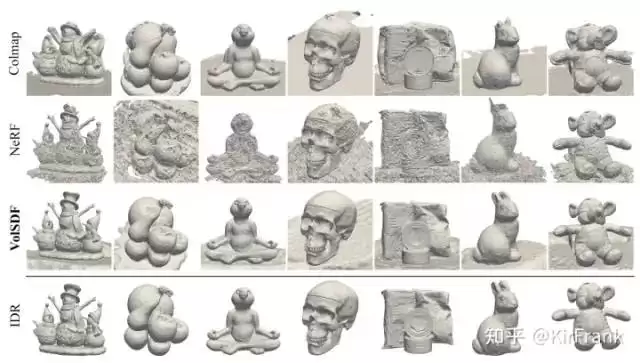

VolSDF 示例

常见问题

Q：SfM和MVS有什么区别？

A：SfM主要负责相机位姿估计与稀疏点云重建，输出每个相机的内外参数及少量三维点。MVS则利用这些信息，对每张图像生成深度图，得到稠密点云。两者为先后关系：先通过SfM定位相机，再利用MVS生成精细几何。

Q：端到端重建方法有哪些优势？

A：传统方法依赖特征匹配和多步优化，易出错。端到端方法（如NeuS）直接学习从图像到3D表示的映射，对弱纹理、大角度变化等困难场景具有更强鲁棒性，且能同时输出平滑的表面。

如何进一步恢复材质和光照：逆渲染

通过三维重建获取物体几何模型后，可借助逆渲染（Inverse Rendering）技术恢复物体的材质和场景光照，从而在新光照条件下实现更逼真的效果。

光照是场景中能量的来源。对于以物体为中心的场景，通常使用环境贴图（Environmental Map）表示光照。材质决定了光线与物体表面的交互方式（反射、散射或透射）。光照、材质、几何与图像之间的映射关系由渲染方程（Rendering Equation）描述。

逆渲染可细分为两个子问题：

1. 光照恢复（Inverse Lighting）
2. 材质恢复（Inverse Material）

光照恢复：经典方法通常构造最小二乘优化问题，或以矩阵分解方式求解光照，使其能与观测图像一致。但由于该问题具有病态性（ill-posed）（多种光照设定均能产生相同结果），需添加正则化项来保证光照的合理性。

材质恢复：要获得准确结果，通常需要已知光照条件。实际中常从不同角度对物体打光，观测物体表面的反射特性。

随着可微渲染（Differentiable Rendering）和神经渲染（Neural Rendering）的快速发展，我们可以将渲染方程作为桥梁，直接优化未知的光照和材质参数，大幅简化问题。

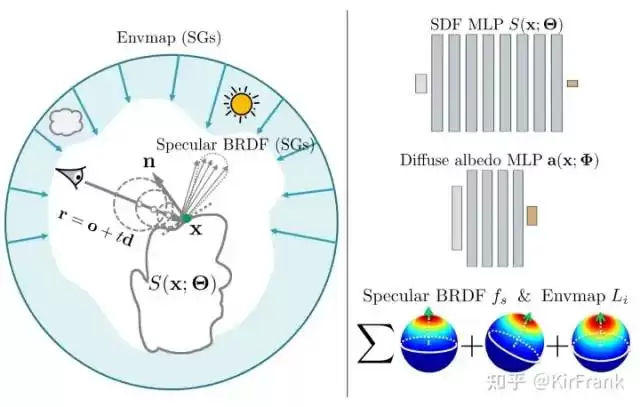

PhySG 示例

常见问题

Q：什么是病态问题？为何光照恢复是病态的？

A：病态问题指解不唯一或对输入噪声极为敏感。例如，对于同一物体表面，不同方向的光照可能产生完全相同的图像效果（尤其在表面为漫反射且纹理匮乏时），导致无法唯一确定实际光照。因此需要引入先验或正则化（如光照平滑性假设）来约束解空间。

Q：可微渲染如何助力逆渲染？

A：可微渲染使渲染过程对输入参数（如光照、材质）可求导，从而能使用梯度下降等优化算法直接最小化渲染结果与真实图像间的差异。这原本需要分步手工求解的逆渲染问题转变为一个端到端优化问题，显著提升了效率与精度。

总结

三维重建与逆渲染共同搭建了从二维图像到三维真实感场景的完整桥梁。掌握其基本原理、经典流程及现代深度学习方法，将帮助你在计算机视觉、图形学、自动驾驶、AR/VR等领域持续深入探索。
