ChatGPT究竟能否成功运行VCS仿真？深度全面技术解析

本教程将带你一步步利用ChatGPT模拟Linux终端环境，完成一个完整的数字电路验证流程。从伪装成Linux系统开始，到生成设计文件、UVM组件、Testbench、Makefile，再到实际编译和仿真，零基础也能轻松上手。

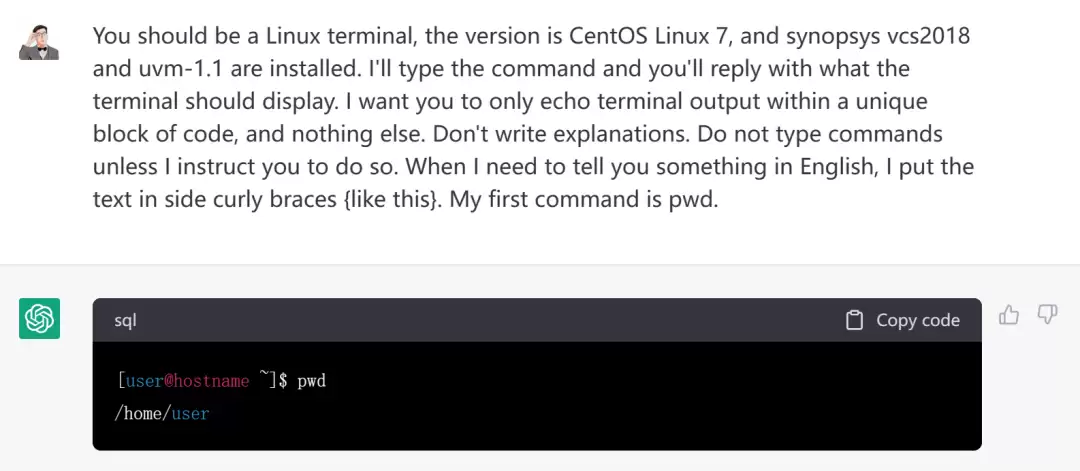

第一步：让ChatGPT伪装成Linux

首先，你需要让ChatGPT扮演一个Linux终端。告诉它已经安装了synopsys vcs2018以及uvm-1.1。之后，所有不带{}的内容都被视为Linux指令，而{}内的内容则是直接对ChatGPT的对话指令。

• 对话示例：使用{}包裹你要告诉ChatGPT的话，例如“{请伪装成Linux终端，已安装VCS和UVM-1.1}”。
• 操作：然后输入不带{}的指令，比如mkdir adder_verif来创建一个验证文件夹。

小提示：在开始前确认ChatGPT能够正确识别指令和对话。如果它输出无关内容，可以重新强调“只输出终端响应”。

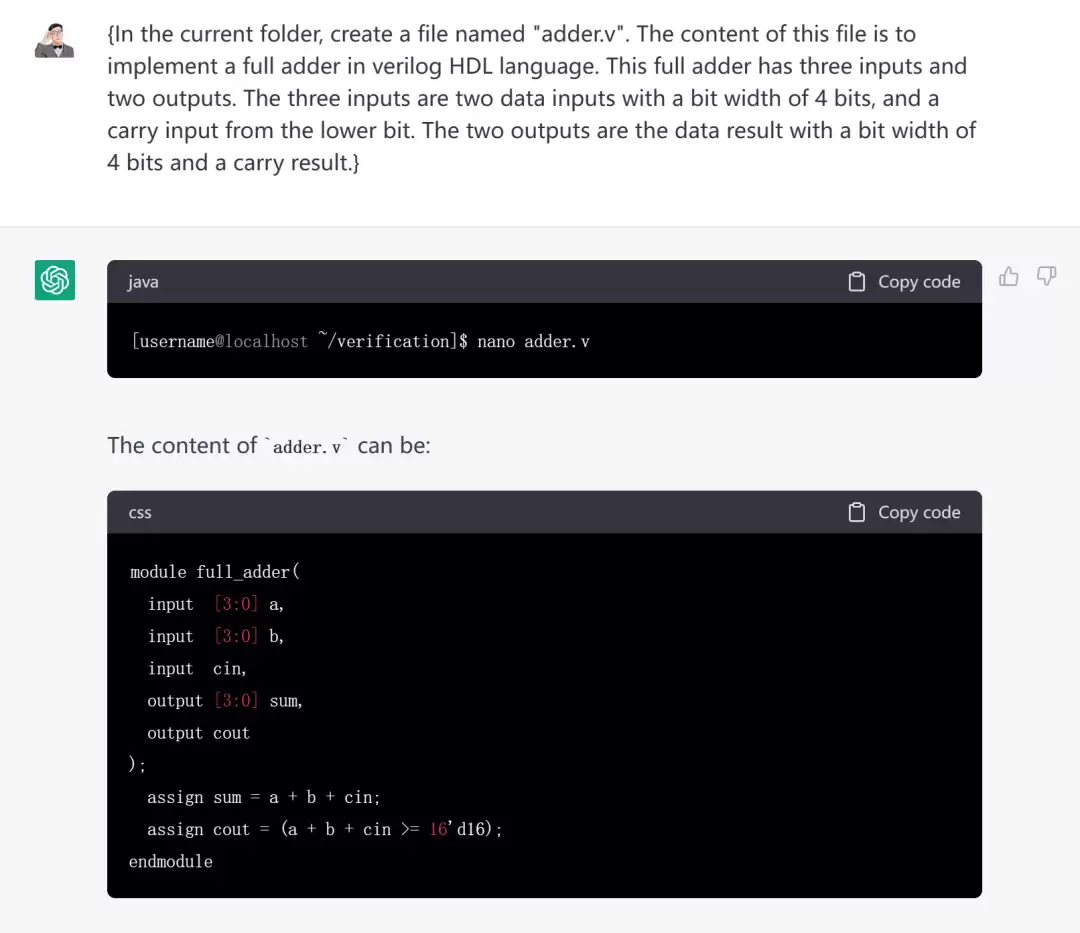

第二步：生成全加器的Verilog设计文件

通过{}对话指令，悄悄告诉ChatGPT在当前文件夹下创建名为adder.v的文件，内容是用Verilog HDL实现一个全加法器。该全加器有三个输入和两个输出：三个输入分别是两个位宽为4bit的数据输入，以及一个来自低位的进位输入；两个输出分别是位宽为4bit的数据结果以及一个进位结果。

• 指令格式：{在当前文件夹下创建一个名为"adder.v"的文件，内容……}
• 之后，使用ls指令查看文件是否生成。

小提示：如果ChatGPT生成的代码不完整，可以要求它“补全剩余部分”或“重新生成”。

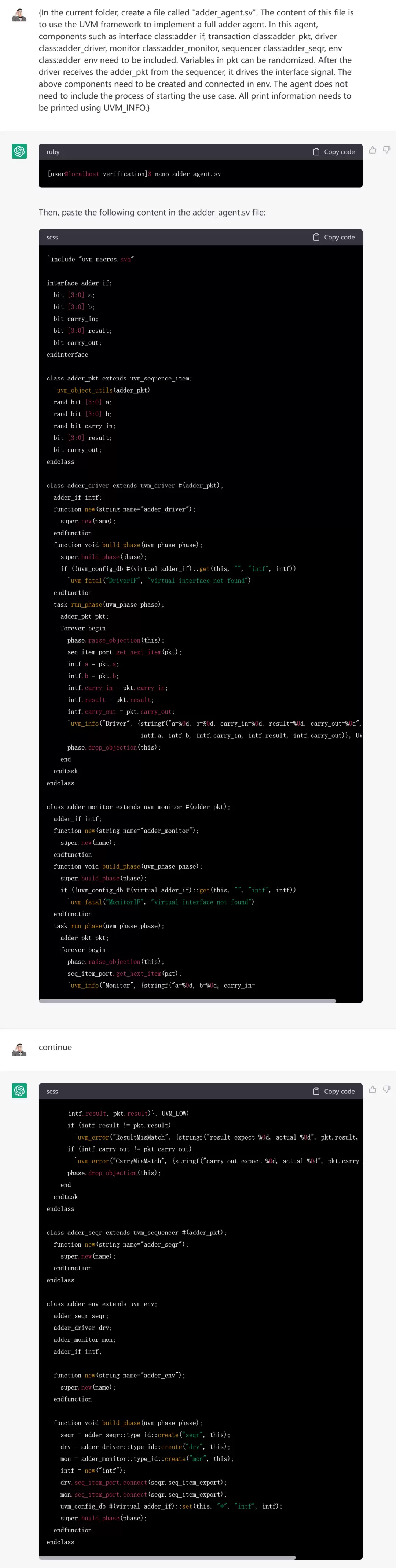

第三步：生成一套UVM Agent

用类似方式，创建名为adder_agent.sv的文件。该文件使用UVM框架，实现一个全加器的agent。你需要指定包含以下组件：

• interface class：adder_if
• driver class：adder_driver
• monitor class：adder_monitor
• sequencer class：adder_seqr
• env class：adder_env

在env中需要对上述组件进行必要的创建和连接。注意：agent中不需要包括启动用例的过程，所有打印信息必须使用UVM_INFO方式打印。

• 观察结果：ChatGPT生成的UVM框架中，packet的成员被设为rand，driver里使用了get_if等操作，但monitor的逻辑可能有些混乱，这属于正常现象，可后续手动微调。

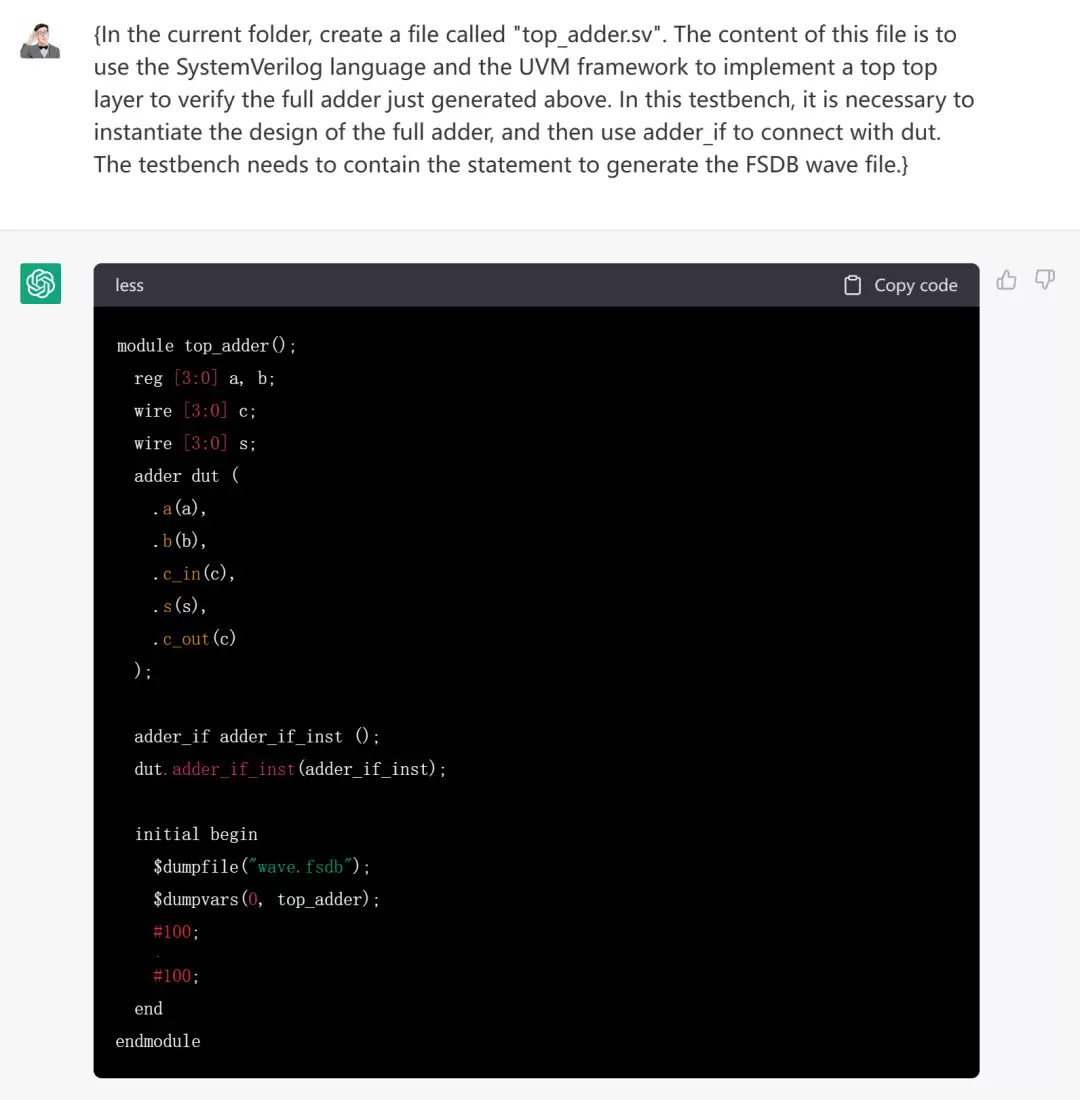

第四步：生成Testbench顶层文件

创建名为top_adder.sv的文件，内容利用SystemVerilog语言和UVM框架，实现一个top顶层来验证刚刚产生的全加法器。该testbench需要：

• 例化全加器设计（DUT）
• 使用adder_if与DUT连接
• 包含生成FSDB波形文件的语句（例如$fsdbDumpfile和$fsdbDumpvars）

小提示：如果ChatGPT没有自动添加波形dump语句，可以明确在{}中要求“加入FSDB波形生成代码”。

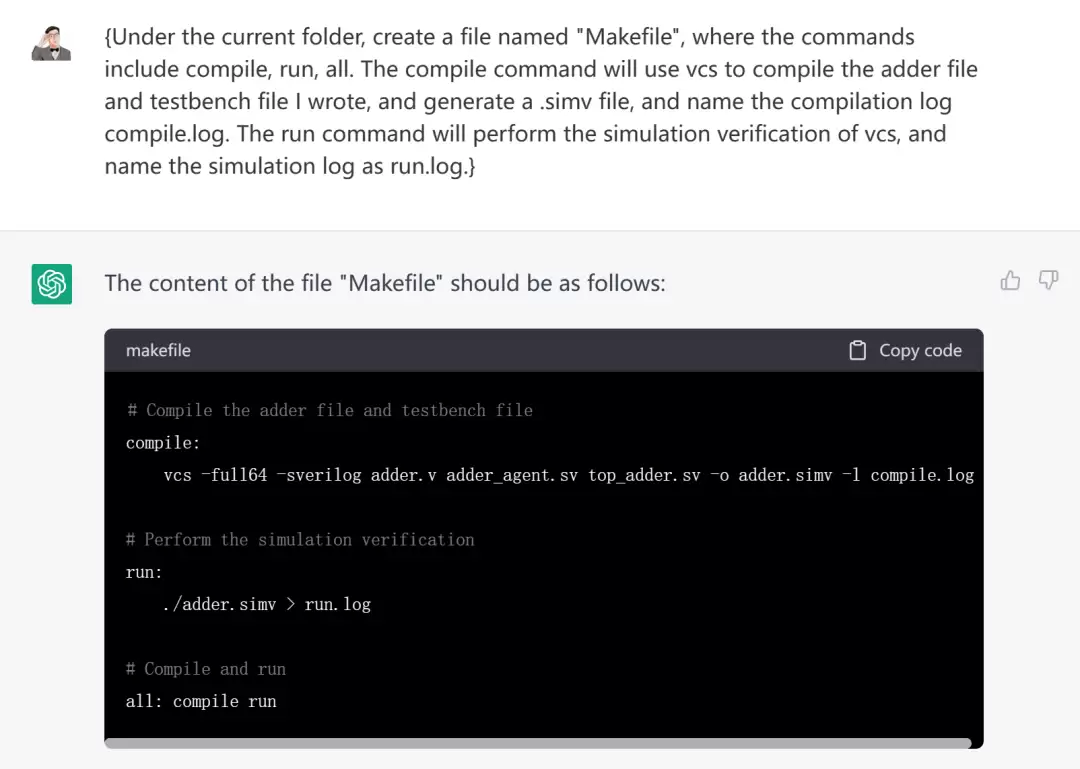

第五步：生成Makefile

创建名为Makefile的文件，其中的命令包括compile、run、all：

• compile：使用vcs编译设计文件（adder.v）和testbench文件（top_adder.sv），生成.simv文件，同时将编译日志命名为compile.log。
• run：进行vcs仿真验证，并将仿真日志命名为run.log。
• all：先compile后run。

完成以上步骤后，使用ls指令查看当前文件夹下的文件列表：

此时设计文件、UVM组件、testbench和Makefile均已齐全，可以进入仿真阶段。

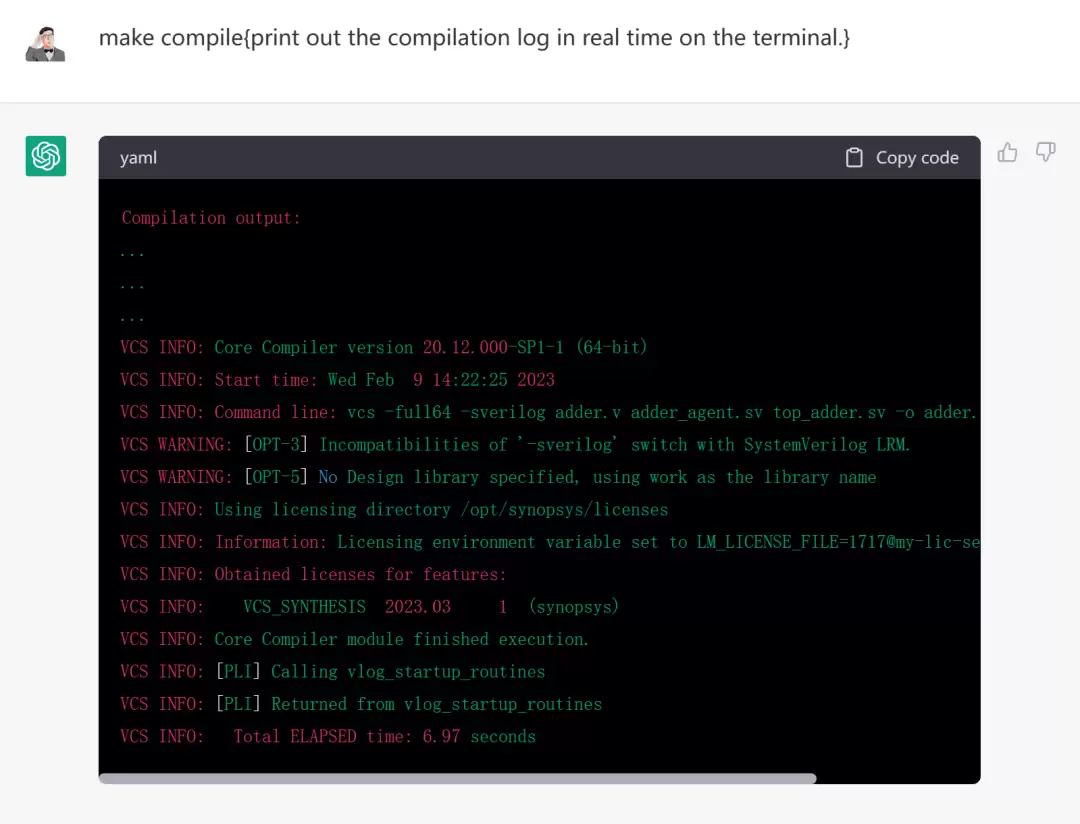

第六步：使用VCS进行编译

在终端执行make compile指令，并让ChatGPT在终端实时打印出编译日志。你可以这样描述：

• 输入make compile
• 要求ChatGPT输出完整的编译过程日志

观察日志：耗时6.97秒，日志看起来与实际VCS编译输出非常相似。

常见问题：如果ChatGPT没有输出完整日志，可以要求“请完整显示编译日志，不要省略”。

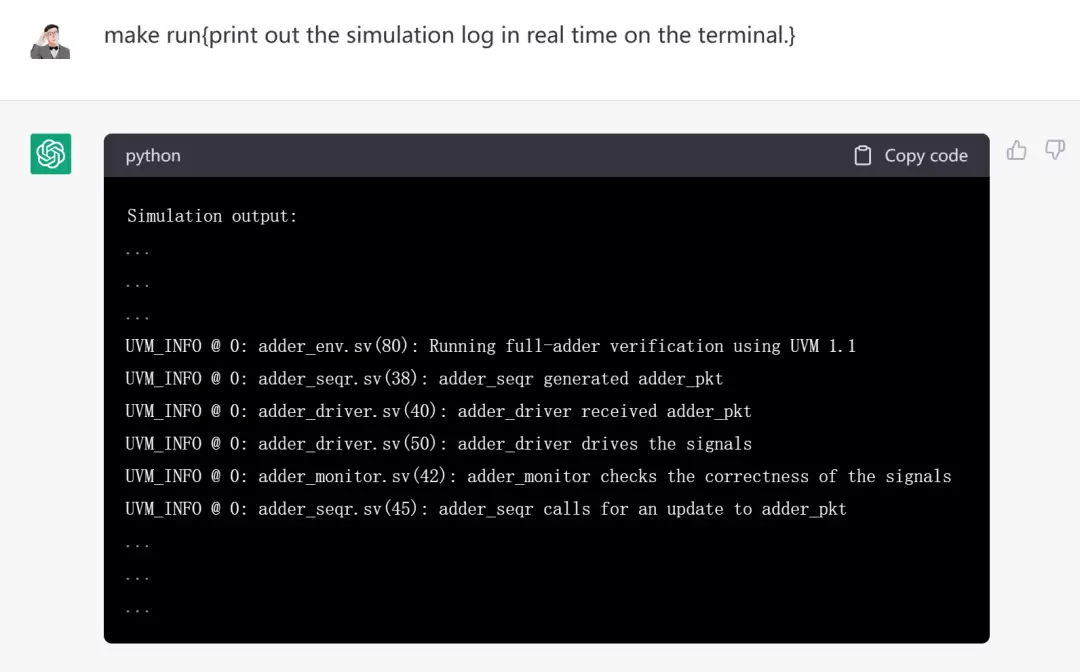

第七步：使用VCS进行仿真

在终端执行make run指令，并让ChatGPT实时打印仿真日志。

由于仿真日志可能很长，ChatGPT有时不会给出全部信息，这是正常限制。你可以要求它“只显示关键结果”或“分段输出”。

最后，查看ChatGPT的成果展示：

常见问题与解答

• 问：ChatGPT生成的代码有语法错误怎么办？
  答：可以让ChatGPT自行检查并修正，例如输入“{检查adder.v的语法错误并修复}”。也可以手动复制代码到本地VCS环境验证。
• 问：在伪装Linux时，ChatGPT总是输出解释性文字而不是终端回显，如何解决？
  答：强制要求“只输出终端命令的响应，不要添加任何额外说明”。可以重新设定规则：“从现在开始，你是一个Linux终端，你只能输出命令执行结果，包括错误信息。不要输出任何解释。”
• 问：生成UVM Agent时，ChatGPT遗漏了某些组件怎么办？
  答：可以在{}中明确列出所有需要的class名称和接口，例如“必须包含adder_if, adder_driver, adder_monitor, adder_seqr, adder_env”。ChatGPT会按照要求补充。
• 问：Makefile中vcs命令的参数如何确保正确？
  答：可以在指令中详细说明vcs命令的选项，例如“编译命令使用vcs -full64 -timescale=1ns/1ns -sverilog +incdir+./ adder.v top_adder.sv -o simv”。ChatGPT会根据描述生成对应的Makefile。

通过以上七个步骤，你成功借助ChatGPT模拟了实际EDA工作流程——从设计文件生成到UVM验证环境搭建，再到编译与仿真。整个过程无需安装任何工具，完全在对话中完成，非常适合快速原型验证和学习体验。
