基于BP神经网络的织物疵点分类识别方法

本教程系统介绍了织物缺陷图像识别的核心技术流程，涵盖特征选取依据、常见织物缺陷类型、图像特征分析方法以及基于BP神经网络的识别算法。通过阅读本文，你将掌握如何从原始图像中提取有效特征，并实现对劈缝、断经、经线粘连和浆斑四类疵点的精准分类与识别。

一、特征选取依据

为了高效实现缺陷图像的分类识别，必须对原始图像数据进行变换处理，提取出最能反映分类本质的图像特征。

图像特征指的是图像的原始属性或固有特性。每幅图像都具有自身独有的特征，其中一部分是视觉可直接感知的自然特征，例如亮度、边缘、纹理或色彩；另一部分则需要通过变换或测量才能获取的人为特征，例如频谱、直方图等。为了正确识别织物缺陷图像，需要从图像中提取有效的数据或信息，生成非图像的描述或表达（如数值、符号），即抽取图像特征。通常，将原始数据构成的空间称为“测量空间”，而分类识别所依赖的空间称为“特征空间”。通过特征提取，将高维测量空间中表示的模式转换为低维特征空间中表示的模式，从而为图像识别提供可靠的数据样本。

对于待检测的织物缺陷图像，经过图像分割与边缘提取等预处理后，可获得图像的原始特征。然而原始特征维数很高，图像样本处于高维空间中，如何从众多特征中筛选出最有效的特征以降低特征空间维数，是特征选择与提取的核心任务。在样本数量有限的情况下，使用过多特征进行分类器设计，无论从计算复杂度还是分类器性能来看都不合理。因此，研究如何将高维特征空间转化为低维特征空间，以实现高效的图像识别，显得尤为关键。例如，通过摄像机将物体转换为二维灰度阵列，一张256×256的灰度图像相当于256×256维测量空间中的一个点，直接识别十分困难，更重要的是，这种描述无法直接反映图像的本质属性。

目前，几乎还没有解析方法能够完全指导特征选择。通常的做法是结合经验与理论基础，先列举出若干可能的特征，再利用特征排序方法计算不同特征的识别效率，根据结果对特征表进行删减，从而选出最优特征组合。具体而言，特征选择的依据如下：

• 可区别性：对于不同类别的图像，其特征应具有明显差异。
• 可靠性：对于同类别图像，特征值应保持较高的相似度。
• 独立性好：所选特征值之间应彼此不相关。需要注意的是，有时相关性较高的特征组合起来能够减少噪声干扰，但通常不作为独立特征使用。
• 数量少：图像识别系统的复杂程度随特征维数增加而线性增长。特征数量过多虽能提升识别效果，但会显著增加计算耗时与难度。

小提示： 在挑选特征时，建议先用少量样本进行预实验，观察不同特征对各类缺陷的区分能力，然后逐步增加特征组合，避免一开始就采用过多特征导致计算负担过重。

二、织物缺陷的主要类型

本文主要针对织物缺陷中常见的四类疵点进行检测：劈缝、断经、经线粘连和浆斑。以下是这四类疵点的大致成因及各自特点。

1）劈缝

劈缝是由于相邻两根经线之间的纬线连续断开而形成的，通常在长度≥4cm的区域内无纬线连接。疵点宽度一般大于4cm，约相当于20根以上经线的宽度，长度通常超过整幅图像的一半。在均匀灯光照射下，劈缝呈现为一条亮纹，其亮度高于正常织物。织物劈缝缺陷图像如图1所示：

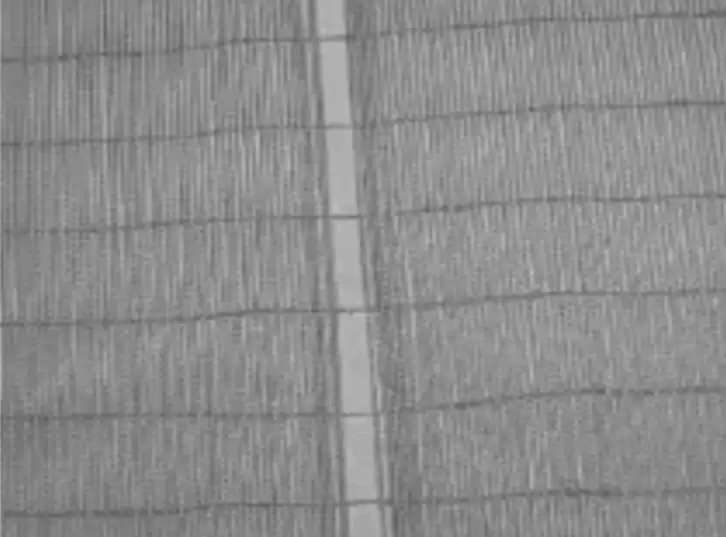

图 1 织物劈缝缺陷图像

2）断经

断经是指织物中的一股经线脱落或断裂，也被称为抽断经。疵点宽度约为1到2根经线的宽度，长度一般超过整幅图像的一半，常常贯穿整幅图像。在均匀灯光照射下，断经形成一条亮纹，亮度高于正常织物。织物断经缺陷图像如图2所示：

图 2 织物断经缺陷图像

3）经线粘连

该缺陷是由于相邻两根经线因浸胶液固化而粘连在一起所形成的。疵点宽度约为1到2根经线的宽度，长度通常超过整幅图像的一半，常见贯穿整幅图像。在均匀灯光照射下，经线粘连呈现为亮纹，亮度高于正常织物。织物经线粘连缺陷图像如图3所示：

图 3 织物经线粘连缺陷图

4）浆斑

浆斑（亦称胶斑）的形成与干燥区温度、酚醛乳液品质、吸胶器更换频率、干燥区排风量以及炉内滚筒结构等因素有关。疵点区域形状不固定，面积较小，一般在4至10平方厘米之间。经向和纬向长度通常有差异，疵点区域表面较为光滑且常呈连通状。在均匀灯光照射下，浆斑的亮度低于正常织物。织物浆斑缺陷如图4所示：

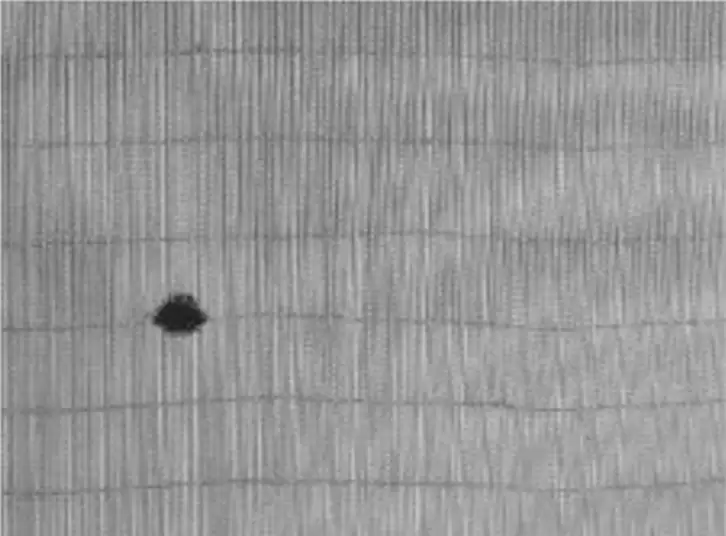

图 4 织物浆斑缺陷图像

小提示： 劈缝和断经在图像上均表现为亮纹，但宽度差异显著：劈缝宽度大于4cm（约20根经线），断经仅为1～2根经线。实际识别时，可优先利用宽度特征区分这两类疵点。

三、图像特征分析的常用方法

图像特征分析的方法种类繁多，但对于具体图像，通常根据其特有性质选择一种或多种方法进行特征分析。图像的主要特征包括形状特征、颜色特征和纹理特征等。

1）图像的形状特征分析

通过图像预处理和分割，可以获得目标区域的大小及边缘信息，从而了解疵点的大致形状。边界、骨架及区域三种信息可共同反映图像的目标信息。通常情况下，人们更关注目标信息的形状而非其他无关信息。因此，可将图像边界或内部赋值为“1”，不感兴趣部分赋值为“0”，从而形成一幅清晰显示目标形状的二值图像。目标信息的特征量包括长度、面积、周长、宽度、长宽比等，利用这些特征量可以对疵点进行判别，并为后续的疵点分类提供有力支持。形状特征是描述图像内容的另一个重要属性，也是计算机视觉与模式识别领域的基本课题之一。不过，由于物体形状的自动获取较为困难，基于形状的检测通常仅限于容易识别的物体。

2）图像的颜色特征分析

颜色特征分析是图像统计特征中最常用的方法之一，主要涉及RGB和HIS两类彩色坐标系统。前者面向硬件系统，相对简单；后者主要用于描述颜色特征。在颜色特征分析中，通常先将RGB空间转换为HIS空间，这是因为RGB彩色坐标系存在诸多不足。首先，RGB坐标系无法用准确的数值表示不同色彩，难以进行定量分析；其次，对含有较高相关性的图像进行对比度扩展时，只能增强明亮程度，对色调差异的改善效果有限；第三，RGB坐标系不易控制图像分析的结构。而HIS彩色模型能够定量描述图像的颜色特征。

3）图像的纹理特征分析

在图像处理与分析中，纹理结构特征占据重要地位。纹理具有多种特性，主要包括局部特性重复出现、图像区域内纹理总体均匀以及非随机排列等。常用的纹理特征提取方法也有很多，如模型方法、统计方法、几何方法、信号处理方法以及结构方法等。

小提示： 对于织物缺陷图像，亮度差异是明显的视觉线索（劈缝、断经、经线粘连较亮，浆斑较暗）。在进行颜色特征分析时，将RGB转换为HIS后可更准确地捕捉这种亮度变化，有助于区分不同类型的缺陷。

四、织物缺陷图像识别算法研究

图像识别简而言之，就是将研究对象根据其相关特征进行识别并分类。识别过程如图5所示，由三个主要阶段组成：第一阶段为图像分割或物体分离；第二阶段为特征提取；第三阶段为分类。

图 5 图像识别过程

目前常用的图像识别方法包括统计模式识别、结构模式识别和人工神经网络识别等。统计模式识别方法相对成熟，对于不太复杂的模式已取得较好效果，但无法反映模式的结构特性，且概率表示形式在实际应用中存在一定局限。结构模式识别方法将模式视为句子，反映了模式的结构特性，基于句法结构的图像分类可描述为对句子的分析，过程较为方便且抗图像畸变能力较强，但有效的结构基元提取困难，常导致误判。人工神经网络识别法因神经网络的自组织与自适应学习能力，大大放宽了传统识别方法所需的约束条件。与其他方法相比，神经网络在图像识别中具有三大优势：①对问题的先验知识要求较少；②能够实现对特征空间较为复杂的划分；③适合采用高速并行处理系统实现。

织物缺陷图像分类可归为图像的模式识别问题，模式识别方法主要分为基于理论判别与基于结构判别两类。理论判别主要使用定量描绘子（如长度、面积、纹理等）描述的各种模式；结构判别则主要使用定性描绘子描述的各种模式。

在织物缺陷图像识别中，应用较多的神经网络包括自组织特征映射（SOM）神经网络、模糊神经网络和BP神经网络，其中BP神经网络最为常用。本文中的织物缺陷图像识别采用基于BP神经网络的理论判别方法。

小提示： BP神经网络在训练时，需要合理设置神经元数量和学习率。通常先从较小的网络结构开始（如一个隐藏层，神经元数取特征数的2～3倍），然后根据测试效果逐步调整，避免过拟合。

常见问题（FAQ）

1. 问题：为什么不能直接用原始图像像素作为特征？

   原始图像像素数量巨大（例如256×256图像就有65536个像素），直接用于分类会使计算极其复杂，且容易导致过拟合。另外，像素本身并不直接反映缺陷的本质特征（如亮度、纹理、形状）。因此必须通过特征提取，将高维的像素空间转换为低维的、具有可区分性的特征空间。

2. 问题：劈缝和断经在图像上都表现为亮纹，如何区分？

   主要区别在于宽度：劈缝的宽度大于4cm（约20根经线），而断经的宽度仅为1～2根经线。此外，劈缝的长度通常约为整幅图像的一半以上，断经则通常贯穿整幅图像。在特征提取时，可以专门计算缺陷区域的宽度和长度比值，来辅助区分。

3. 问题：BP神经网络训练时，样本数量不足怎么办？

   如果样本数量有限，可以采用数据增强的方法（如旋转、平移、缩放、加噪声等）扩充数据集。也可以先使用较少的特征（降低维度），避免过拟合。另外，可以考虑迁移学习，用预训练网络提取特征后只训练最后的分类层。

总结

本文系统阐述了基于BP神经网络的织物缺陷图像识别方法。从特征选取依据出发，明确了可区别性、可靠性、独立性和数量少四项原则；然后介绍了四类常见织物缺陷（劈缝、断经、经线粘连、浆斑）的成因与图像特点；接着分析了形状、颜色、纹理三种常用图像特征分析方法的适用场景；最后说明了图像识别的基本流程以及BP神经网络在织物缺陷分类中的应用。通过本教程，读者可以系统掌握从图像特征提取到神经网络分类的完整技术路线，为实际织物缺陷检测系统的开发奠定坚实基础。
